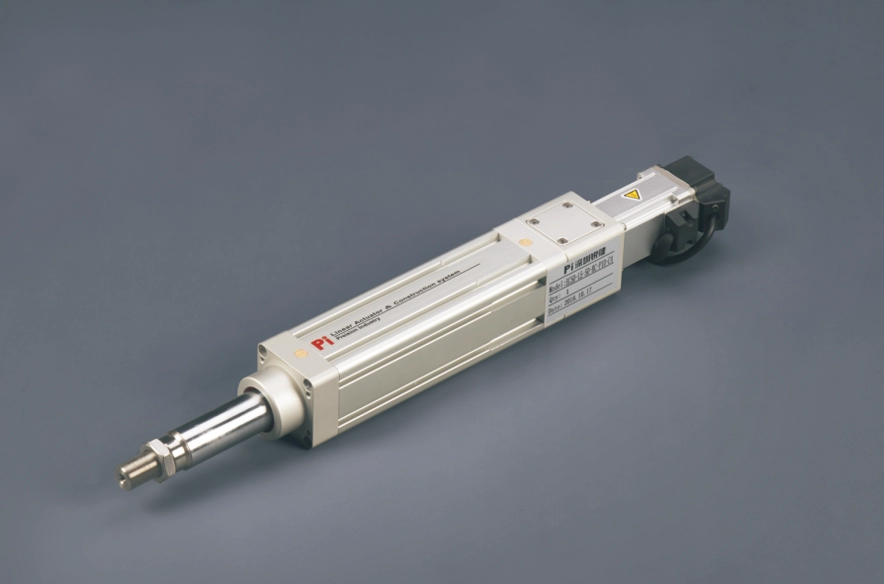

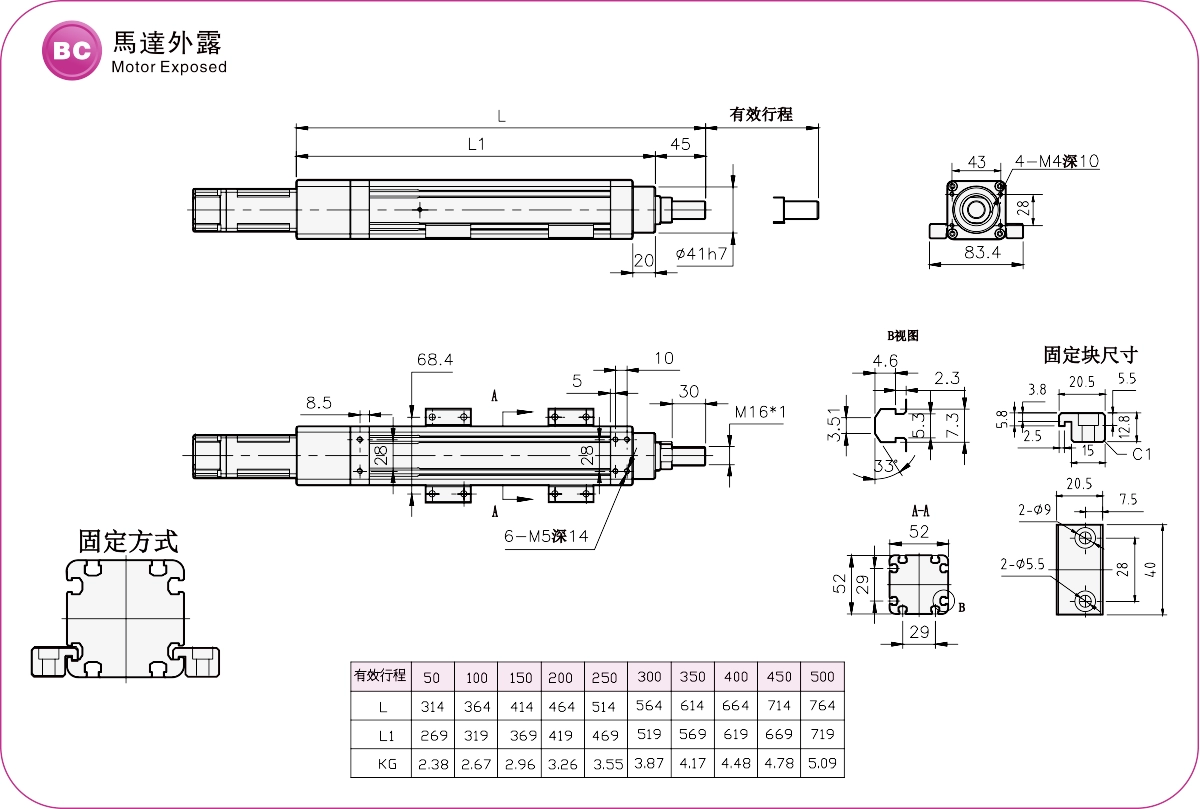

Текущее местоположение：Главная > Продукт > Электрический цилиндр > Серия ЕС > ЕС50 > Двигатель открыт

Легкий вес и длительный срок службы

Повторяемость: ± 0,01 мм

Горизонтальная нагрузка: 30 кг

Вертикальная нагрузка: 12 кг.

Максимальная скорость: 500 мм/с.

Диапазон перемещения: 50-500 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Дополнительные направляющие стержни выходного вала

Выходной вал оснащен внешним направляющим стержнем для уменьшения отклонения.
Внешние размеры выходного вала могут быть изменены в соответствии с потребностями заказчика.
Основной блок оснащен фиксированной пластиной маслозаливной горловины, позволяющей легко снимать и смазывать во время технического обслуживания, экономя время и удобство.
Основной блок имеет все пазы и может фиксироваться со всех четырех сторон, что позволяет использовать приспособления в различных направлениях установки.

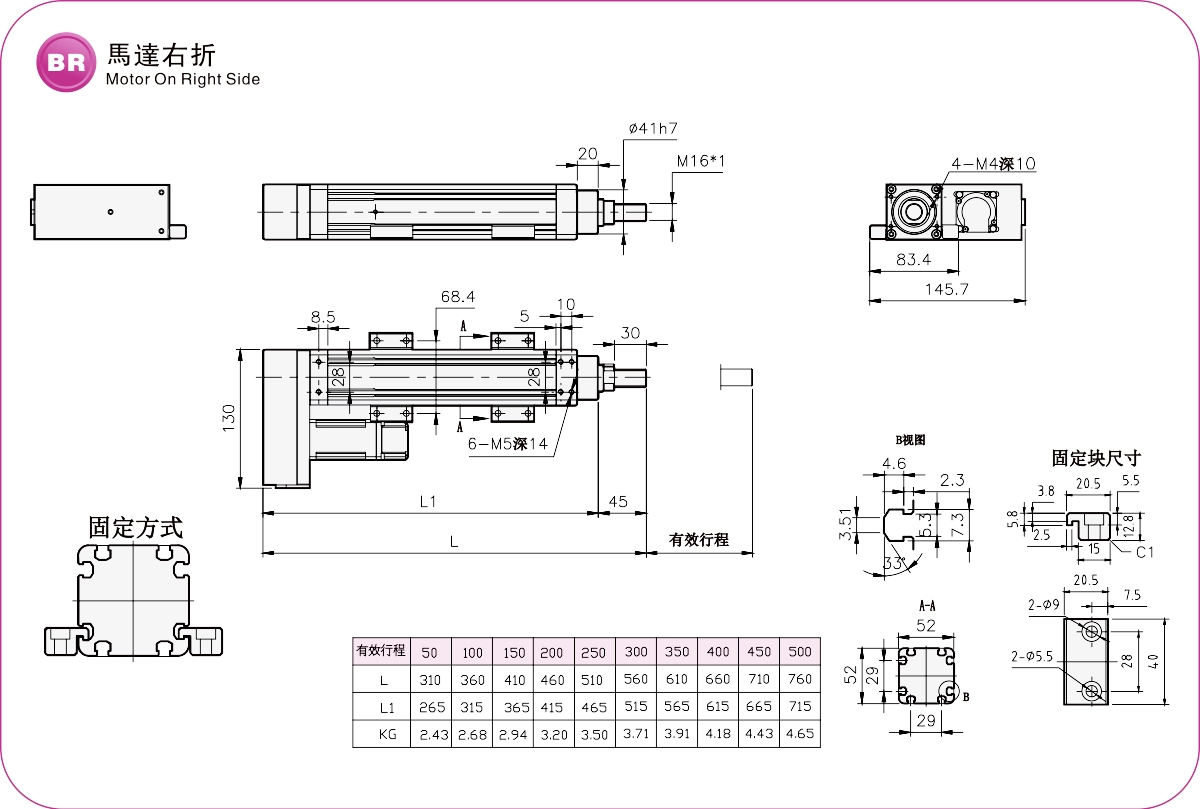

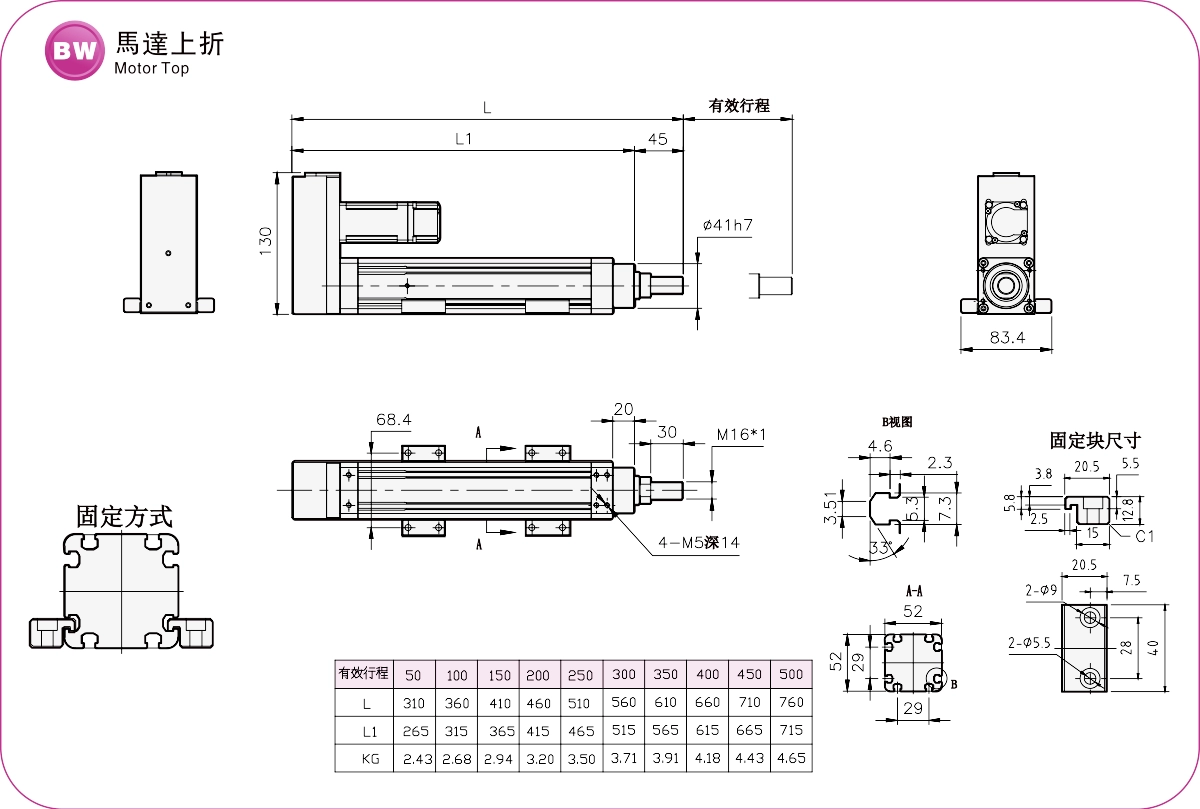

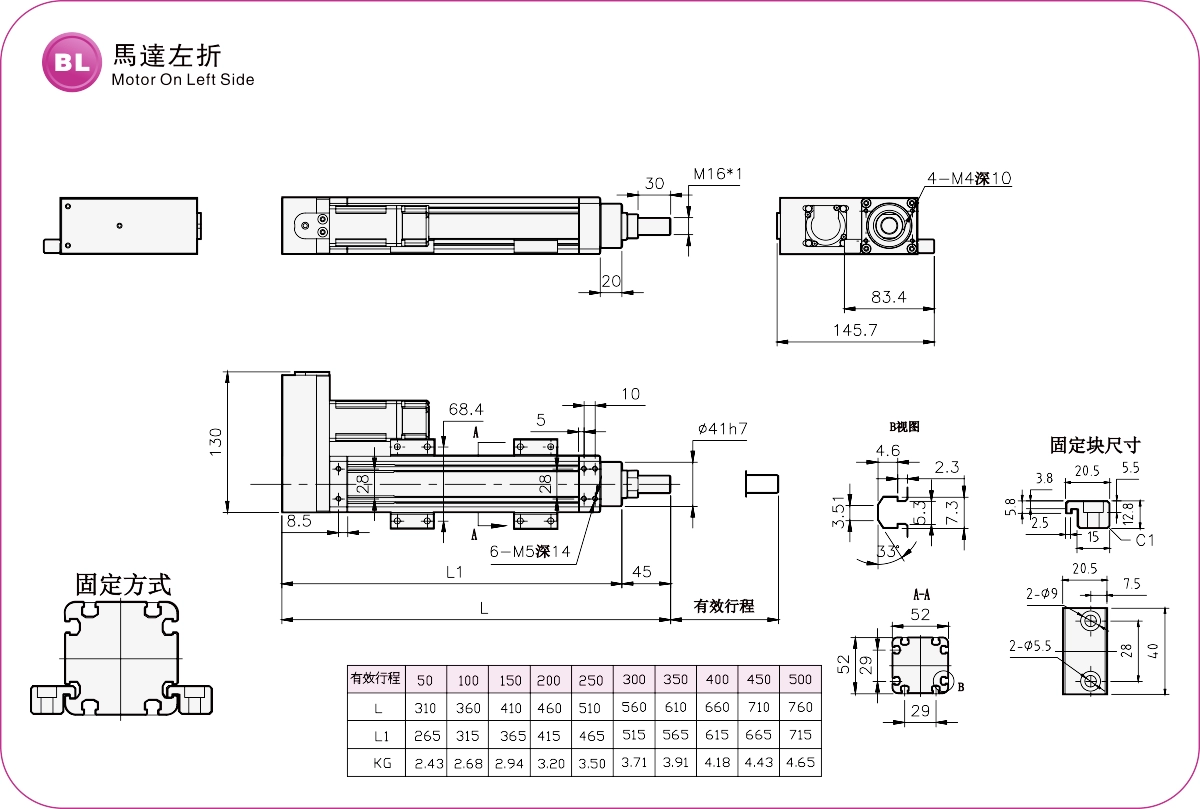

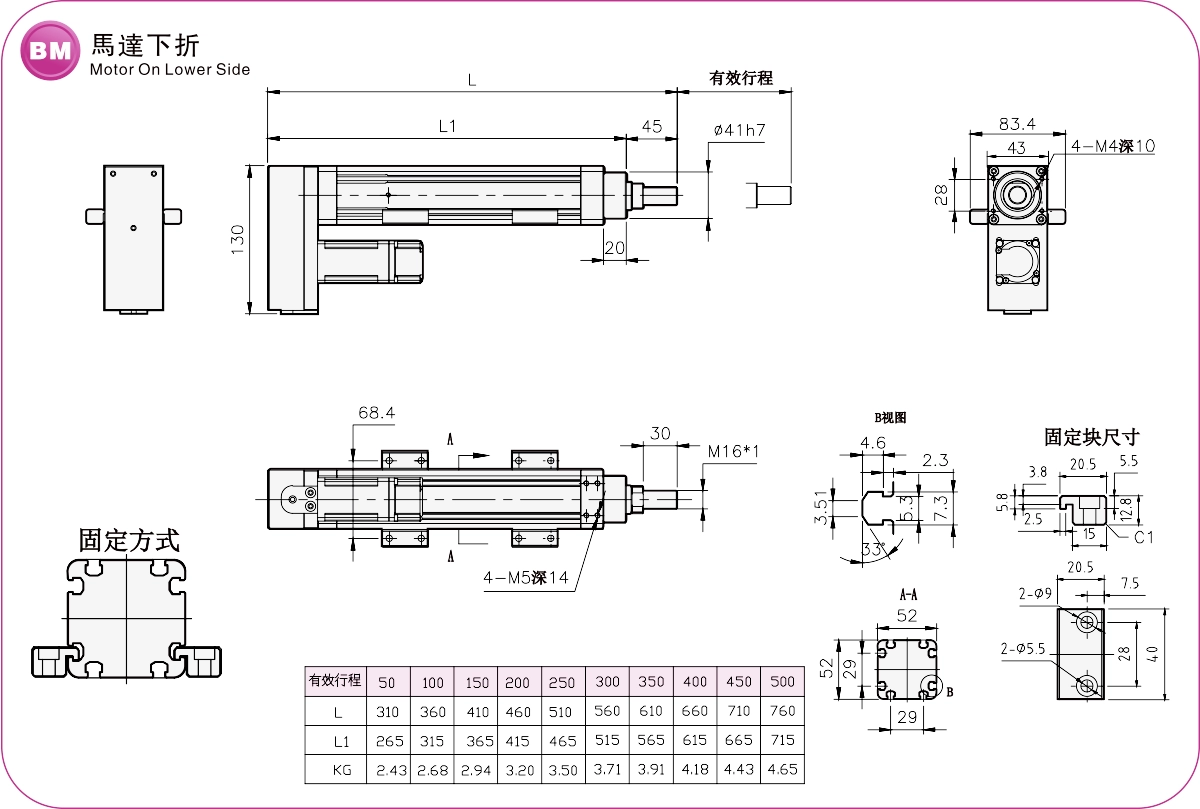

Различные направления и характеристики двигателей

Двигатель может быть выбран в качестве прямого или инвертированного привода.

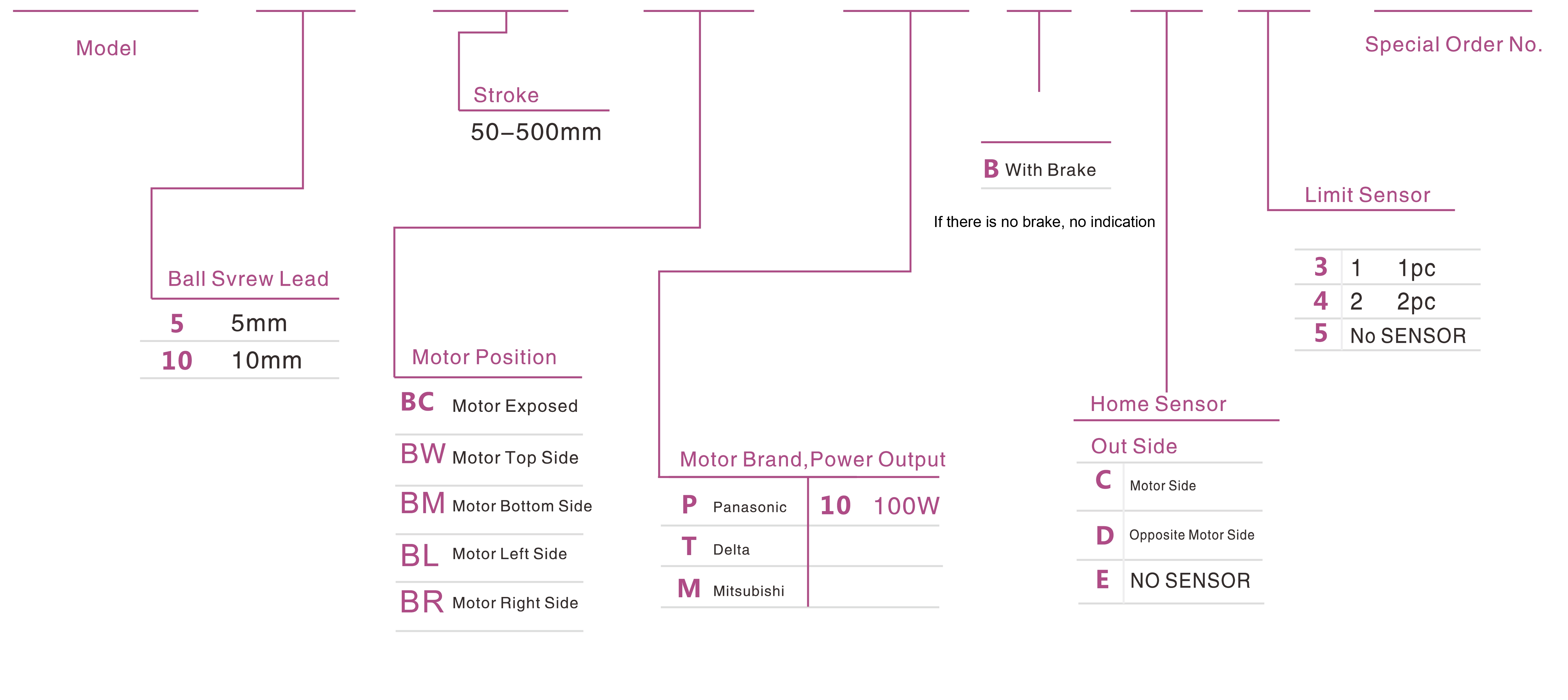

Способ заказа

EC50 -L5 - 100 - BC -M10 B - C 4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Свинец (мм)		5	10
	Максимальная скорость (мм/с)		250	500
	Максимальная полезная нагрузка	Горизонтальный (кг)	30	15
		Вертикальный (кг)	12	5
	Номинальная тяга (Н)		341	170
	Шаг хода (мм)		50-500 мм/50 Шаг
	Выходная мощность серводвигателя переменного тока (Вт)		100 Вт
Части	ШВП Ø (мм)		C7Ø12
	Муфта (мм)		8х8
	Домашний датчик	Снаружи	КС-6Т

Расположение датчика

Точность предотвращения вращения стержня

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Выход двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Выход двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	ЕС 50	100 Вт	52	±0,01	12	5	30	12	250
		ЕС 50	100 Вт	52	±0,01	12	10	15	5	500
		ЕС 50л	100 Вт	52	±0,01	12	5	50	15	250
		ЕС 50л	100 Вт	52	±0,01	12	10	30	8	500
		ЕС 50Т	100 Вт	52	±0,01	12	5	50	15	250
		ЕС 50Т	100 Вт	52	±0,01	12	10	30	8	500
		ЭК 65	400 Вт	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		ЕС 65Л	400 Вт	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		ЕС 65Т	400 Вт	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		ЕС 80	700 Вт	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		ЕС 80Т	700 Вт	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
