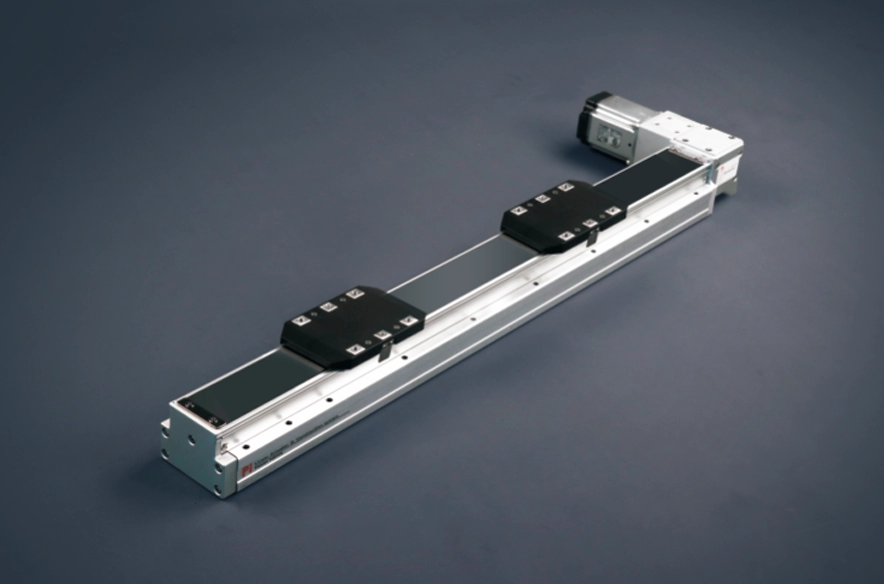

Легкий вес и длительный срок службы

Ширина корпуса: 82 мм

Повторяемость: ± 0,04 мм

Горизонтальная нагрузка: 15 кг.

Максимальная скорость: 2400 мм/с.

Диапазон перемещения: 50-600 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

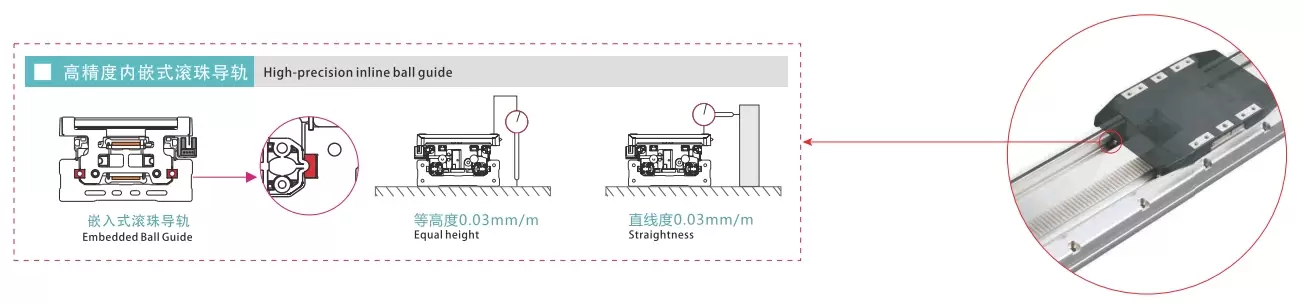

Высокоточная встроенная шариковая направляющая

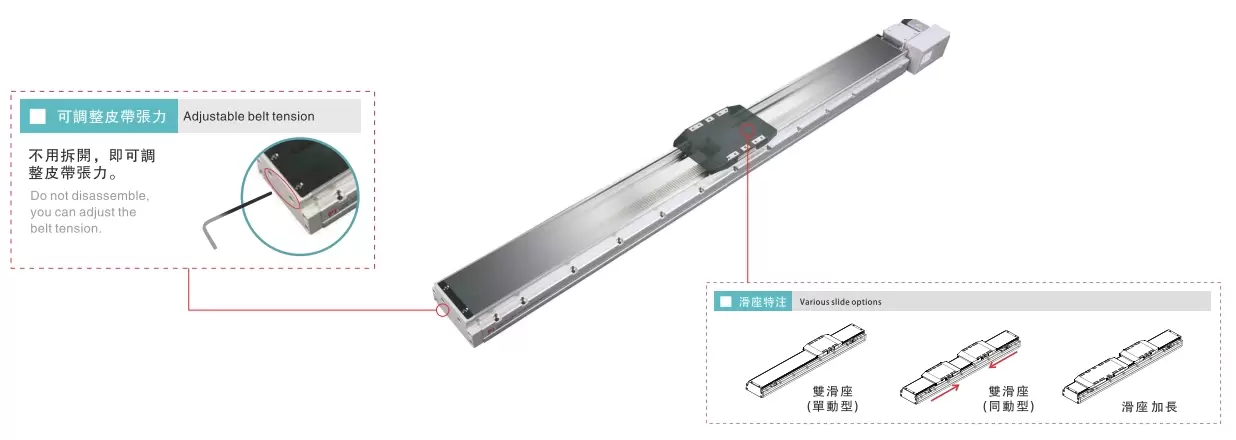

Регулируемое натяжение ремня и разнообразный выбор направляющих сидений.

Корпус высокой жесткости: изучите возможности использования интегрированной алюминиевой экструзионной конструкции и получите наилучшее соотношение жесткости и веса с помощью анализа элементов. Верхняя крышка с защитой от наматывания: благодаря специальной конструкции, предотвращающей наматывание, верхняя крышка не скручивается и не деформируется при использовании на больших расстояниях.

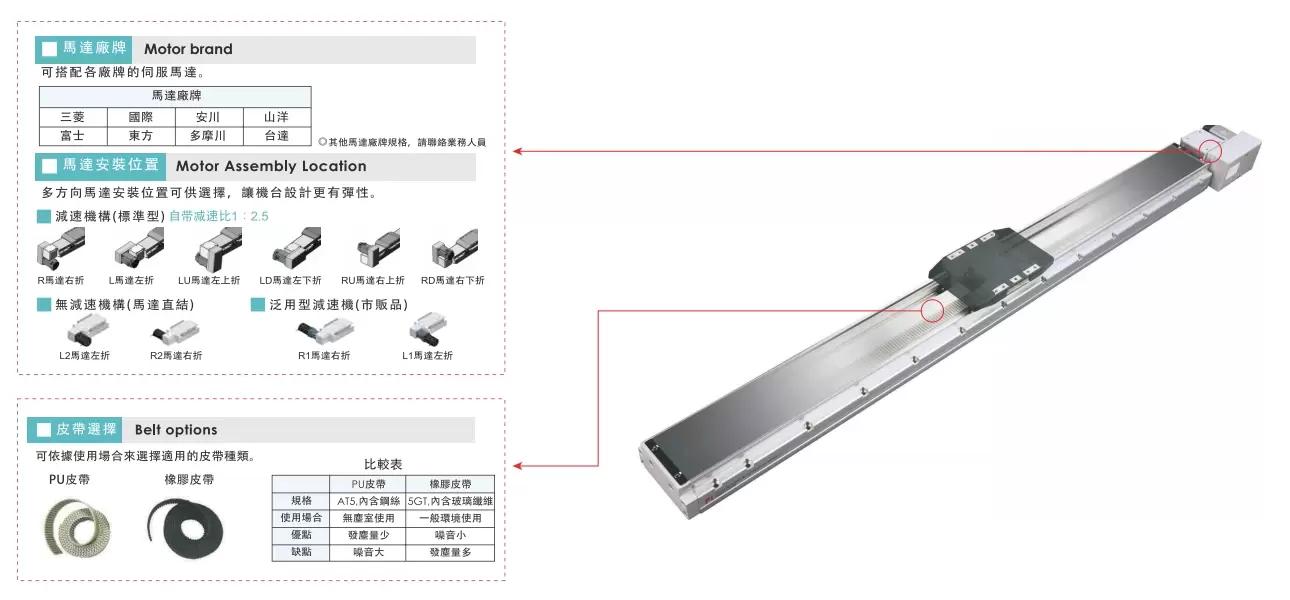

Выбор нескольких стилей

Может работать в паре с серводвигателями различных марок. На выбор доступны несколько положений установки направленного двигателя, что делает конструкцию машины более гибкой. Подходящий тип ремня можно выбрать в зависимости от сценария использования.

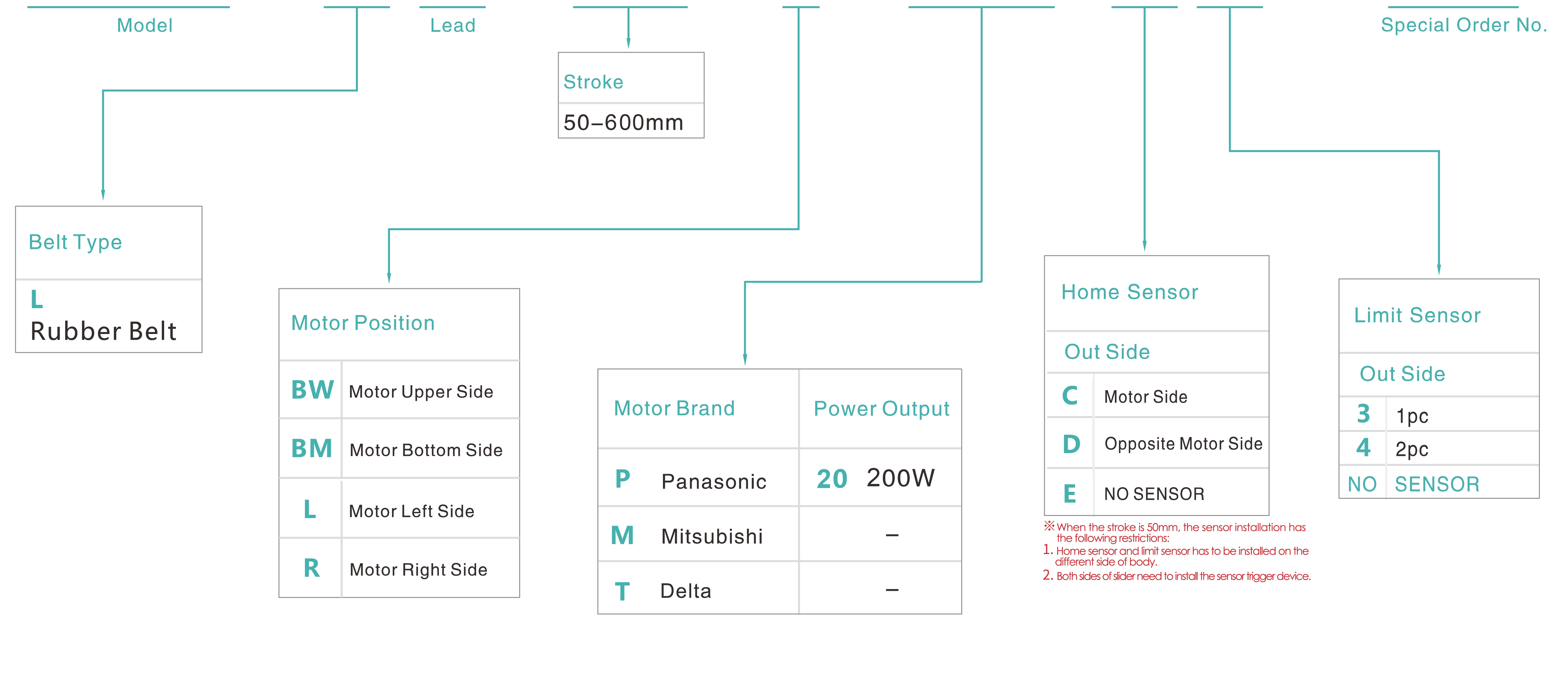

Способ заказа

ГРП8М- Л 48 -100 - Л -М20 -С 4 - 0001

Спецификация

Спецификация	Повторяемость (мм)		±0,04
	Свинец (мм)		48
	Максимальная скорость (мм/с)		2400
	Максимальная полезная нагрузка	Горизонтальный (кг)	15 (Двойной слайд)
		Вертикальный (кг)	-
	Номинальная тяга (Н)		80
	Шаг хода (мм)		Шаг 50-600 мм/50 мм
Части	Мощность серводвигателя переменного тока (Вт)		200 Вт
	Ширина шара (мм)		15
	Муфта (мм)		10X11
	Домашний датчик	Снаружи	ЭЭ-SX674(НПН)

Расположение датчика

Значение ускорения и замедления установлено на 0,4 секунды.

Допустимый свес

(Единица измерения: мм)

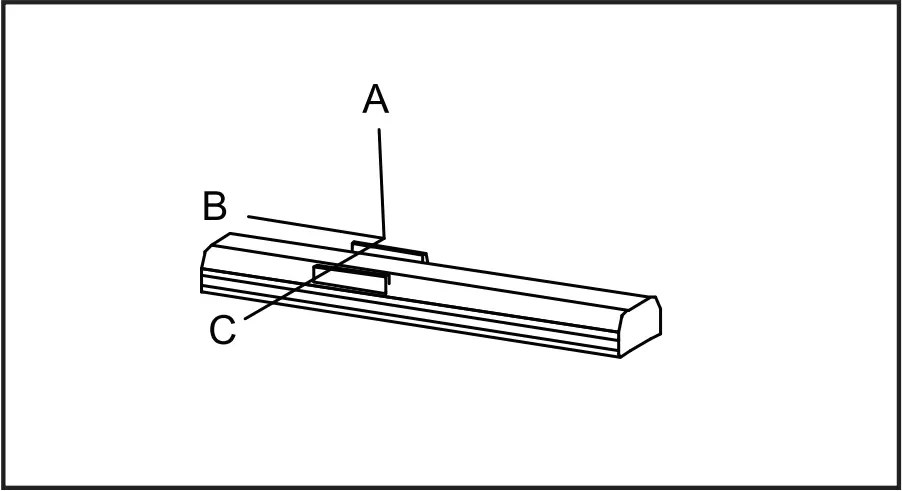

Горизонтальная установка	А	Б	С
5 кг	850	322	395
10 кг	560	185	226
15 кг	473	135	156

(Единица измерения: мм)

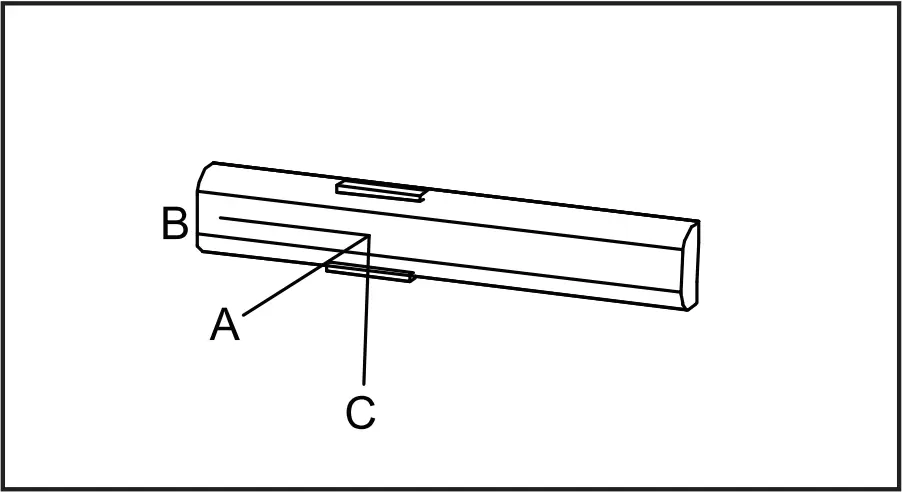

Установка на стену	А	Б	С
5 кг	355	310	532
10 кг	210	196	455
15 кг	171	155	435

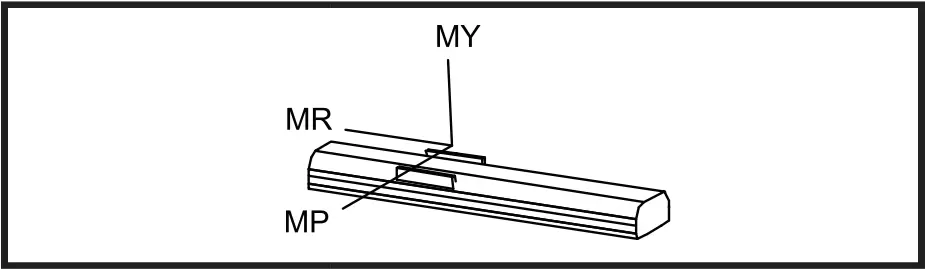

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	318
член парламента	318
МИСТЕР	626

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Редукторный механизм	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Характеристики ремня		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Редукторный механизм	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Ширина ремня (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартный	Балт	ВРП 5	Нет	100 Вт	54	±0,04	9	40	5	-	2000 г.
		ВРП 8	Нет	200 Вт	82	±0,04	15	48	15	-	2400
		ГРП 12	Да	400 Вт	120	±0,04	25	40	25	-	2000 г.
		ВРП 15	Да	400 Вт	150	±0,04	30	40	45	-	2000 г.

*1Наивысшая скорость основана на максимальной частоте вращения серводвигателя (3000 об/мин).

Привод с шариковым винтом с длинным ходом

Использовать Где	Режим движения	Спецификация модели	Редукторный механизм	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Характеристики ремня		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Редукторный механизм	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Ширина ремня (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартный	Балт	ВРП 5М	Нет	100 Вт	54	±0,04	9	40	10	-	2000 г.
		ВРП 8М	Нет	200 Вт	82	±0,04	15	48	15	-	2400
		ГРП12М	Нет	400 Вт	120	±0,04	25	40	25	-	2000 г.
