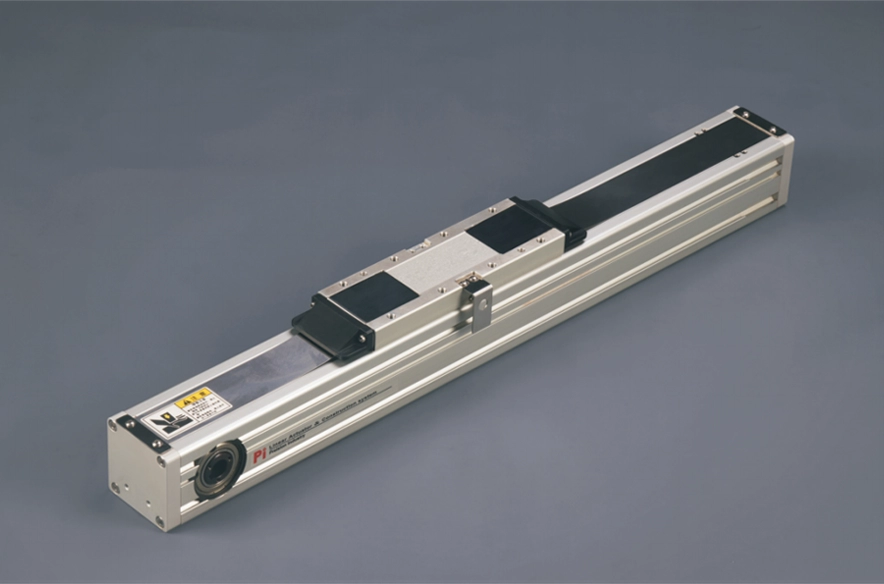

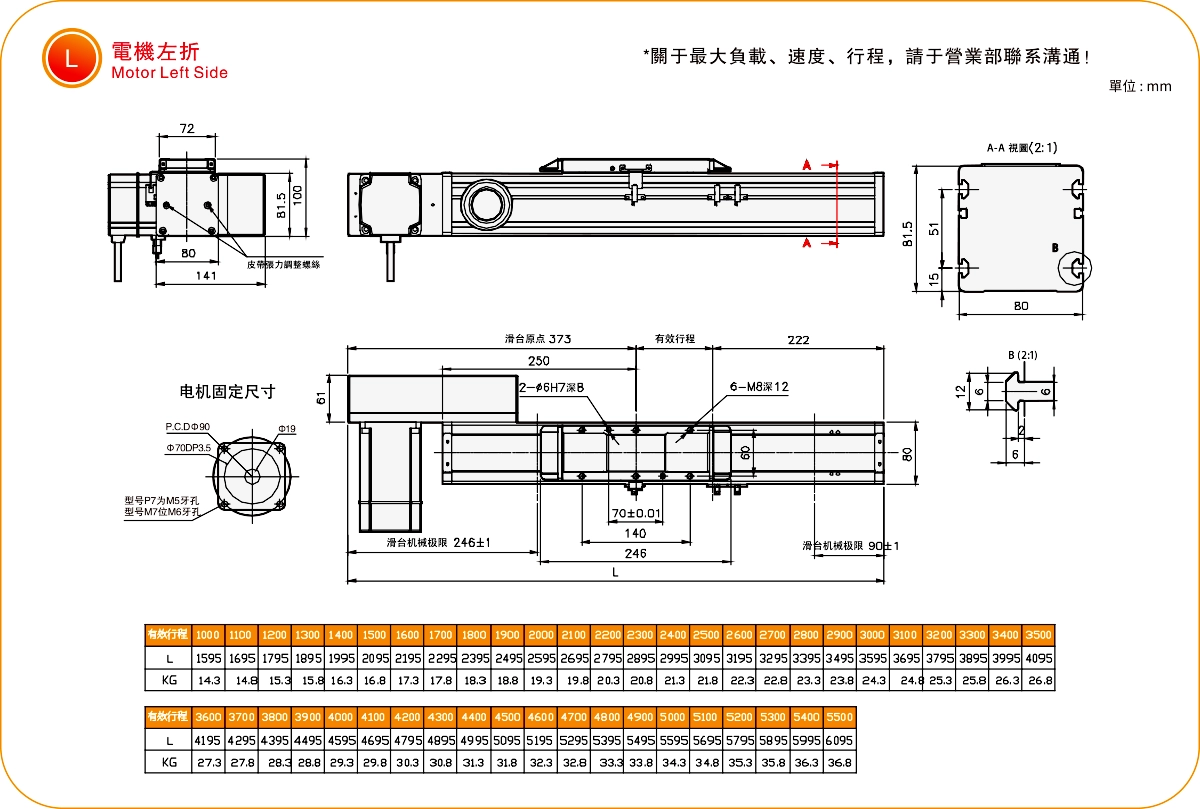

Текущее местоположение：Главная > Продукт > Стандартный ременный привод > Серия MKR > МКР80 > Левая сторона двигателя
Повторяемость: ±0,1 мм
Горизонтальная нагрузка: 100 кг
Длина провода: 200 мм
Максимальная скорость: 2000 мм/с
Шаг лопастей: 100-5500 мм
Установите время разгона и замедления двигателя на 0,2 секунды.
Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.
Срок доставки: 7-10 дней
| Спецификация | Повторяемость (мм) | ±0,1 | ||||||
| Свинец (мм) | 200 | |||||||
| Коэффициент снижения | 5:1 | 7:1 | 10:1 | |||||
| Максимальная скорость (мм/с) | 2000 | 1428 | 1000 | |||||
| Максимальная полезная нагрузка | Горизонтальный (кг) | 40 | 60 | 100 | ||||
| Вертикальный (кг) | 14 | 21 | 24 | |||||
| Номинальная тяга (Н) | 196 | 362 | 274 | 506 | 392 | 724 | ||
| Шаг спирали (мм) | Шаг 100-5500 мм/100 мм | |||||||
| Детали | Мощность серводвигателя переменного тока (Вт) | 392/750 Вт | ||||||
| Ширина шара (мм) | 30 | |||||||
| Высокопрочная линейная направляющая (мм) | W20XH16 | |||||||
| Домашний датчик | Снаружи | EE-SX672(NPN) | ||||||
| Горизонтальная установка | А | Б | С | |
| 5 ∶ 1 | 20 кг | 900 | 280 | 40 |
| 30 кг | 550 | 160 | 22 | |
| 40 кг | 400 | 110 | 15 | |
| 7:1 | 40 кг | 750 | 160 | 22 |
| 50 кг | 575 | 115 | 16 | |
| 60 кг | 420 | 85 | 12 | |
| 10∶1 | 60 кг | 900 | 140 | 20 |
| 80 кг | 700 | 105 | 15 | |
| 100 кг | 550 | 75 | 10 | |
| Монтаж на стену | А | Б | С | |
| 5 ∶ 1 | 20 кг | 40 | 280 | 900 |
| 30 кг | 22 | 160 | 600 | |
| 40 кг | 15 | 110 | 400 | |
| 7:1 | 40 кг | 22 | 160 | 750 |
| 50 кг | 16 | 115 | 575 | |
| 60 кг | 12 | 85 | 450 | |
| 10∶1 | 60 кг | 20 | 140 | 950 |
| 80 кг | 15 | 105 | 750 | |
| 100 кг | 10 | 75 | 600 | |
| Вертикальная установка | А | С | |
| 5 ∶ 1 | 5 кг | 1250 | 1250 |
| 10 кг | 650 | 650 | |
| 14 кг | 450 | 450 | |
| 7:1 | 15 кг | 600 | 600 |
| 18 кг | 480 | 480 | |
| 21 кг | 400 | 400 | |
| 10∶1 | 18 кг | 550 | 550 |
| 20 кг | 450 | 450 | |
| 24 кг | 350 | 350 | |
| МОЙ | 867.7 |
| МП | 867.7 |
| МИСТЕР | 122.8 |
| Использовать там, где | Режим движения | Технические характеристики модели | Редукционный механизм | Выход двигателя (в) | Ширина (мм) | Повторяемость (мм) | Технические характеристики ремня | Максимальная полезная нагрузка (кг) | Максимальная скорость (мм/с) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина ремня (мм) | Свинец (мм) | Горизонтальный | Вертикальный | ||||||||
| Стандарт | Ремень ГРМ | МКР40 | Да | 100 Вт | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| МКР65 | Да | 400 Вт | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| МКР80 | Да | 750 Вт | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| МКР110 | Да | 750 Вт/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | Да | 400 Вт | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
