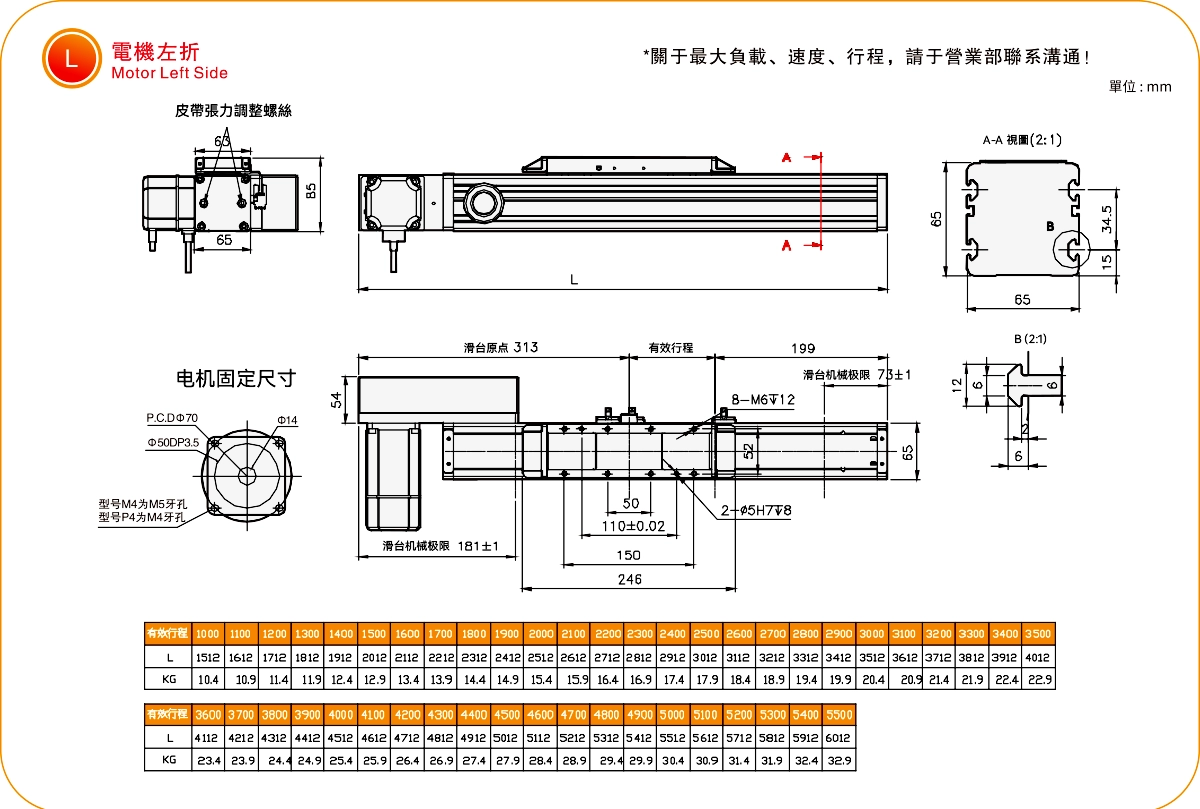

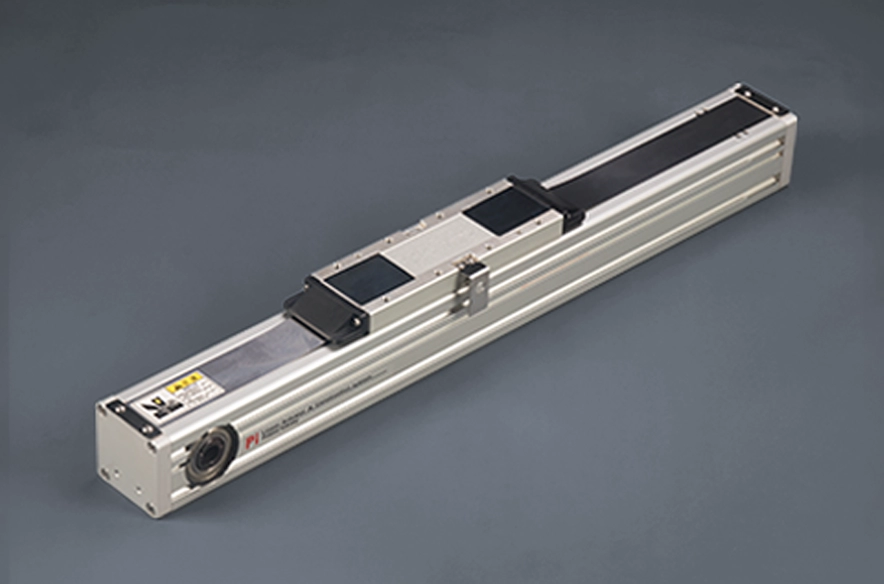

Текущее местоположение：Главная > Продукт > Стандартный ременный привод > Серия MKR > МКР65 > Левая сторона двигателя
Повторяемость: ±0,1 мм
Горизонтальная нагрузка: 60 кг
Длина провода: 130 мм
Максимальная скорость: 2166 мм/с
Шаг лопастей: 100-5500 мм
Установите время разгона и замедления двигателя на 0,2 секунды.
Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.
Срок доставки: 7-10 дней
| Спецификация | Повторяемость (мм) | ±0,1 | ||||
| Свинец (мм) | 130 | |||||
| Коэффициент снижения | 3:1 | 5:1 | 7:1 | 10:1 | ||
| Максимальная скорость (мм/с) | 2166 | 1300 | 928 | 650 | ||
| Максимальная полезная нагрузка | Горизонтальный (кг) | 30 | 45 | 55 | 60 | |
| Вертикальный (кг) | 9 | 15 | 16 | 17 | ||
| Номинальная тяга (Н) | 182 | 302 | 413 | 603 | ||
| Шаг спирали (мм) | Шаг 100-5500 мм/100 мм | |||||
| Детали | Мощность серводвигателя переменного тока (Вт) | 400 Вт | ||||
| Ширина шара (мм) | 25 | |||||
| Высокопрочная линейная направляющая (мм) | W15XH13 | |||||
| Домашний датчик | Снаружи | EE-SX672(NPN) | ||||
| Горизонтальная установка | А | Б | С | |
| 3 ∶ 1 | 10 кг | 950 | 250 | 42 |
| 20 кг | 420 | 105 | 18 | |
| 30 кг | 250 | 55 | 10 | |
| 5∶1 | 25 кг | 950 | 140 | 24 |
| 35 кг | 625 | 90 | 15 | |
| 45 кг | 450 | 55 | 10 | |
| 7:1 | 28 кг | 1300 | 145 | 25 |
| 40 кг | 850 | 90 | 15 | |
| 55 кг | 550 | 50 | 10 | |
| 10∶1 | 30 кг | 1850 | 145 | 25 |
| 45 кг | 1250 | 90 | 15 | |
| 60 кг | 800 | 50 | 10 | |
| Монтаж на стену | А | Б | С | |
| 3 ∶ 1 | 10 кг | 42 | 250 | 950 |
| 20 кг | 19 | 110 | 450 | |
| 30 кг | 10 | 60 | 260 | |
| 5∶1 | 25 кг | 25 | 140 | 950 |
| 35 кг | 15 | 90 | 600 | |
| 45 кг | 10 | 60 | 450 | |
| 7:1 | 28 кг | 25 | 145 | 1300 |
| 40 кг | 15 | 90 | 850 | |
| 55 кг | 10 | 60 | 550 | |
| 10∶1 | 30 кг | 25 | 140 | 1950 |
| 45 кг | 15 | 90 | 1550 | |
| 60 кг | 10 | 60 | 800 | |
| Вертикальная установка | А | С | |
| 3 ∶ 1 | 3 кг | 900 | 900 |
| 6 кг | 450 | 450 | |
| 9 кг | 300 | 300 | |
| 5∶1 | 5 кг | 900 | 900 |
| 10 кг | 450 | 450 | |
| 15 кг | 300 | 300 | |
| 7:1 | 6 кг | 900 | 900 |
| 12 кг | 450 | 450 | |
| 16 кг | 300 | 300 | |
| 10∶1 | 6 кг | 900 | 900 |
| 13 кг | 450 | 450 | |
| 17 кг | 330 | 330 | |
| МОЙ | 337.9 |
| МП | 337.9 |
| МИСТЕР | 58.6 |
| Использовать там, где | Режим движения | Технические характеристики модели | Редукционный механизм | Выход двигателя (в) | Ширина (мм) | Повторяемость (мм) | Технические характеристики ремня | Максимальная полезная нагрузка (кг) | Максимальная скорость (мм/с) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина ремня (мм) | Свинец (мм) | Горизонтальный | Вертикальный | ||||||||
| Стандарт | Ремень ГРМ | МКР40 | Да | 100 Вт | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| МКР65 | Да | 400 Вт | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| МКР80 | Да | 750 Вт | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| МКР110 | Да | 750 Вт/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | Да | 400 Вт | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
