Легкий вес и длительный срок службы

Повторяемость: ± 0,01 мм

Горизонтальная нагрузка: 150 кг.

Вертикальная нагрузка: 55 кг.

Максимальная скорость: 2000 мм/с.

Шаг хода: 100-1500 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Разнообразные стили раздвижных сидений

Корпус и направляющие выполнены за одно целое, что решает проблему недостаточной жесткости и уменьшает ширину, уменьшая пространство для установки оборудования. Единственная запатентованная конструкция топливной форсунки в отрасли, в которой для впрыска масла используется одна топливная форсунка на направляющей. Он может одновременно впрыскивать масло и обслуживать гайку и несколько комплектов ползунков, что делает обслуживание более удобным и экономит ваше время. Направление установки топливной форсунки можно выбрать в соответствии с потребностями заказчика.

Корпус повышенной жесткости/верхняя крышка повышенной жесткости

Корпус высокой жесткости: изучите возможности использования интегрированной алюминиевой экструзионной конструкции и получите наилучшее соотношение жесткости и веса с помощью анализа элементов. Верхняя крышка с защитой от наматывания: благодаря специальной конструкции, предотвращающей наматывание, верхняя крышка не скручивается и не деформируется при использовании на больших расстояниях.

Марка двигателя

Может работать в паре с серводвигателями различных марок. На выбор доступны разнонаправленные положения установки двигателя, что делает конструкцию машины более гибкой.

Марка двигателя

Марка винта, седло недоступно для выбора

Подходящие характеристики и марки винтов могут быть выбраны в зависимости от различной точности и скорости.

Способ заказа

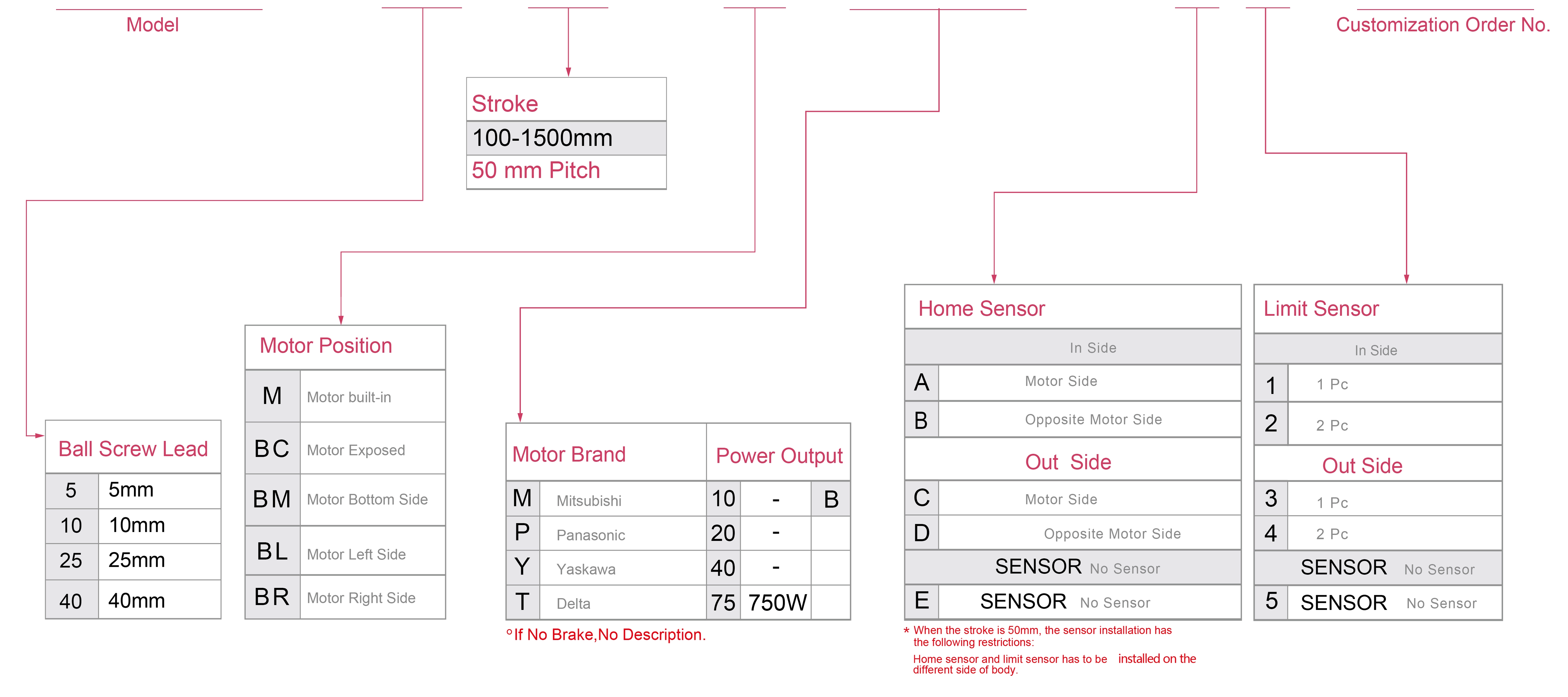

RMD22-L10-100-BC-M75B-C4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Ход шарико-винтовой передачи (мм)		5	10	20	40
	Максимальная скорость (мм/с)		250	500	1000	2000 г.
	Максимальная полезная нагрузка	Горизонтальный (кг)	150	150	105	40
		Вертикальный (кг)	55	45	20	12
	Номинальная тяга (Н)		2565	1281	640	320
	Шаг хода (мм)		Шаг 100-1500 мм/50 мм
Части	Мощность серводвигателя переменного тока (Вт)		750 Вт
	ШВП Ø (мм)		C7Ø25
	Линейная направляющая высокой жесткости (мм)		W23XH18
	Муфта (мм)		17X19
	Домашний датчик	Снаружи	ЭЭ-SX672(НПН)
		Встроенный	ЭЭ-SX674(НПН)

Расположение датчика

Значение ускорения и замедления установлено на 0,2 секунды.

*Когда ход превышает 750 мм, произойдет биение ШВП. В таких случаях мы рекомендуем снизить рабочую скорость. Подробную информацию см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Лид5	100 кг	5000	633	557
	125 кг	3880	491	431
	150 кг	3357	396	347
Лид10	100 кг	3220	563	474
	125 кг	2554	434	367
	150 кг	2113	349	295
Лид25	65 кг	1522	614	458
	85 кг	1136	451	336
	105 кг	893	350	262
Свинец40	18 кг	2445	1616	1052
	30 кг	1436	938	613
	40 кг	978	630	412

(Единица измерения: мм)

Установка на стену		А	Б	С
Лид5	110 кг	500	569	4500
	130 кг	412	469	3711
	150 кг	347	396	3357
Лид10	110 кг	427	503	2900
	130 кг	351	414	2444
	150 кг	295	349	2113
Лид25	70 кг	420	564	1404
	90 кг	315	420	1066
	105 кг	262	350	893
Свинец40	15 кг	1272	1955 год	2948
	24 кг	778	1190	1813 г.
	43 кг	412	630	978

(Единица измерения: мм)

Вертикальная установка		А	С
Лид5	30 кг	2355	2355
	40 кг	1768 г.	1768 г.
	55 кг	1288	1288
Лид10	25 кг	2505	2505
	35 кг	1795 г.	1795 г.
	45 кг	1396	1396
Лид25	15 кг	2711	2711
	20 кг	2033 год	2033 год
	20 кг	2033 год	2033 год
Свинец40	7 кг	3511	3511
	12 кг	2055 год	2055 год
	12 кг	2055 год	2055 год

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	2052
член парламента	2052
МИСТЕР	1810 г.

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	РМД12	100 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		РМД14	200 Вт	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 Вт	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		РМД17	400 Вт	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000 г.
			750 Вт	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000 г.
		РМД22	750 Вт	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000 г.
		РМД28	1500 Вт	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* Максимальная скорость основана на максимальной частоте вращения серводвигателя (3000 об/мин). Самая высокая скорость основана на максимальной частоте вращения шагового двигателя (500 об/мин).

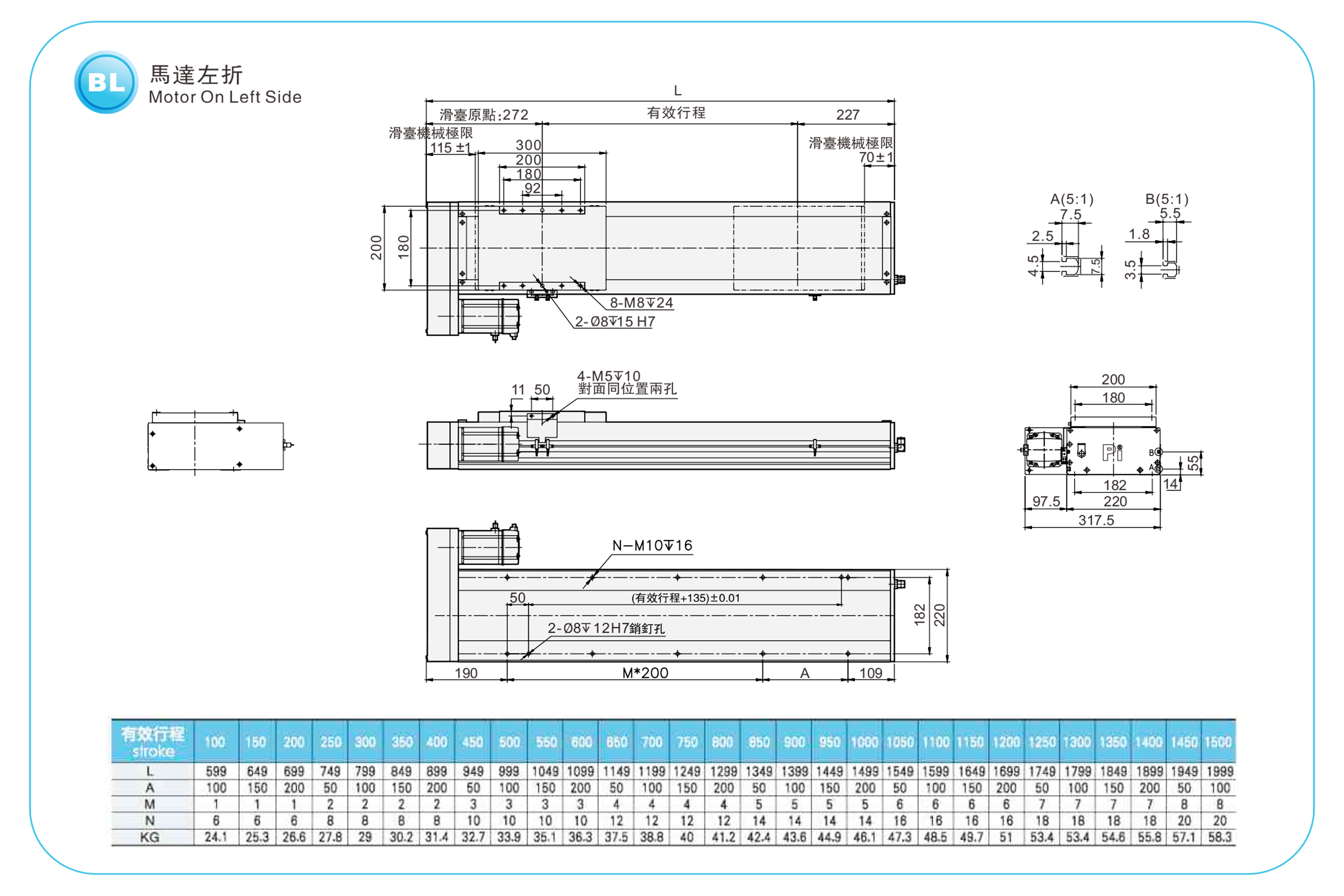

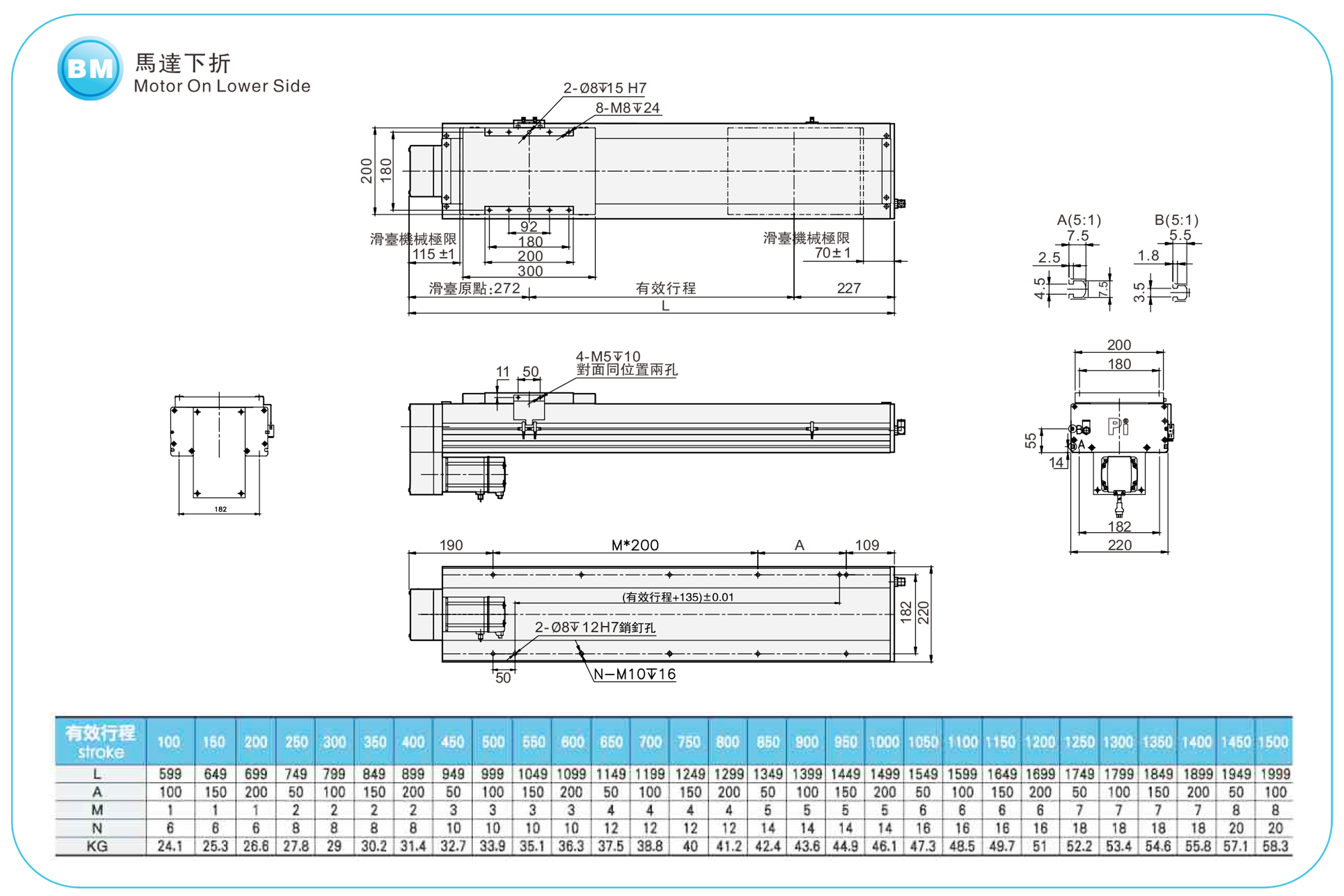

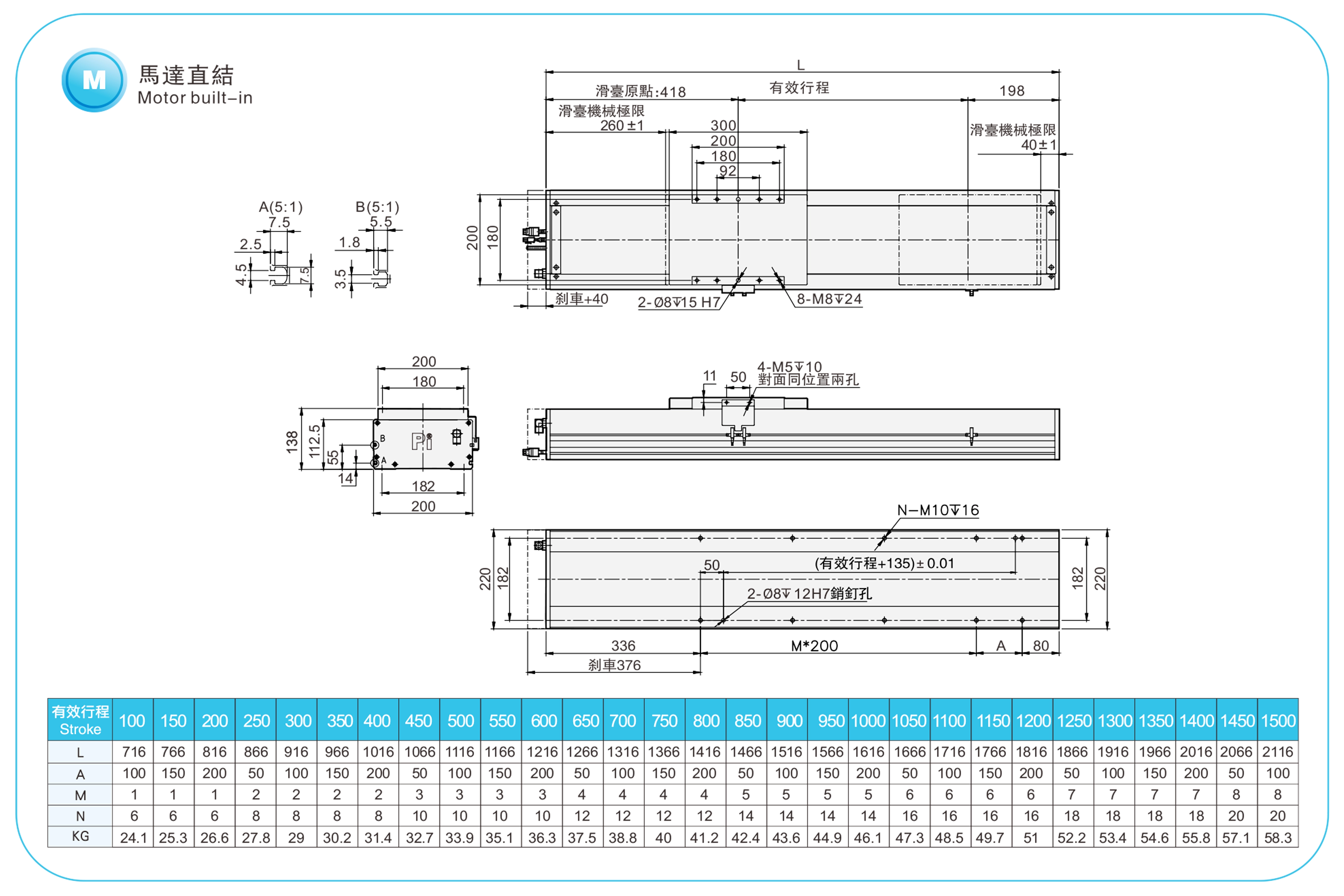

Открытый двигатель/встроенный мортор
