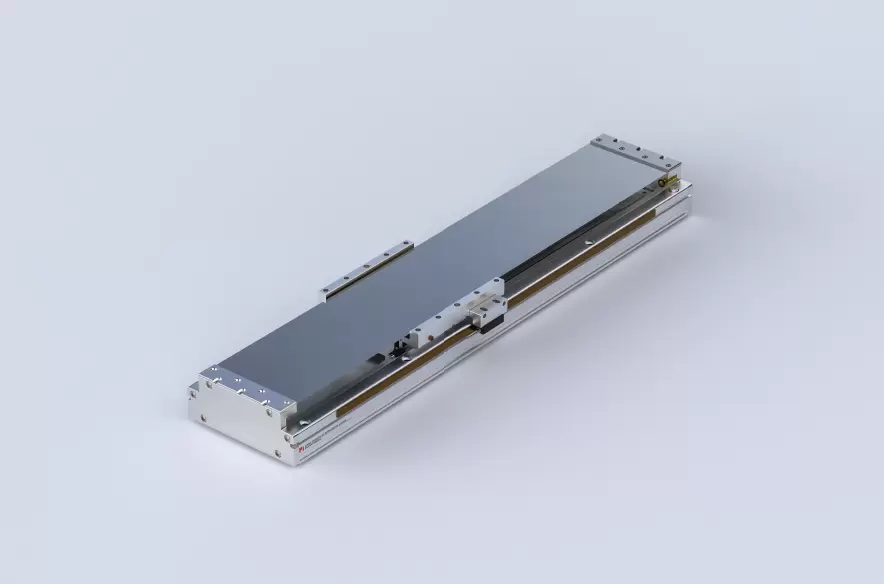

Легкий вес и длительный срок службы

Ширина корпуса: 135 мм

Повторяемость: ±0,003

P44-C3-S Нагрузка: 316 кг

P44-C5-P Нагрузка: 528 кг

Максимальная скорость: 2500 мм/с

Диапазон хода: 96-7500 мм

PDF

3D загрузка

Cadenas3 Скачать

Для изготовления используются несколько драйверов и импортные бесшумные высокоточные направляющие.

Это позволяет эффективно снизить уровень шума во время работы, улучшить плавность хода, увеличить срок службы и повысить эффективность смазки. Подходит для высокотехнологичных отраслей промышленности, требующих высокой скорости, бесшумной работы и низкого уровня пылеобразования.

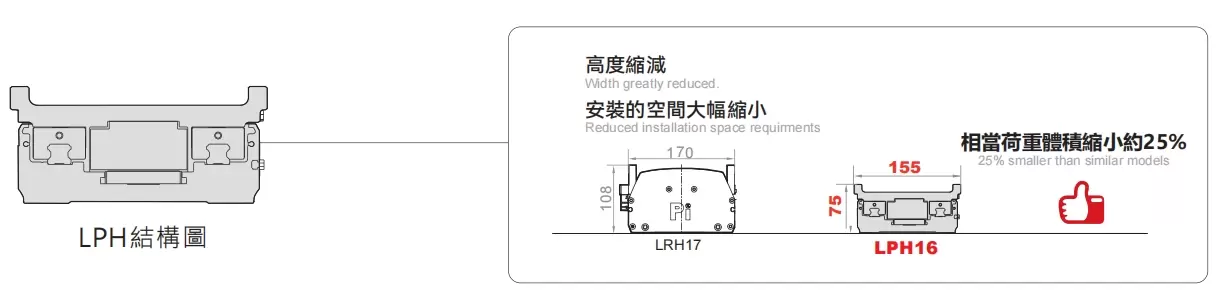

Тело высокой жесткости

Благодаря использованию интегрированной конструкции из алюминиевого профиля и проведению элементного анализа, достигается оптимальное соотношение жесткости и веса в конструкции.

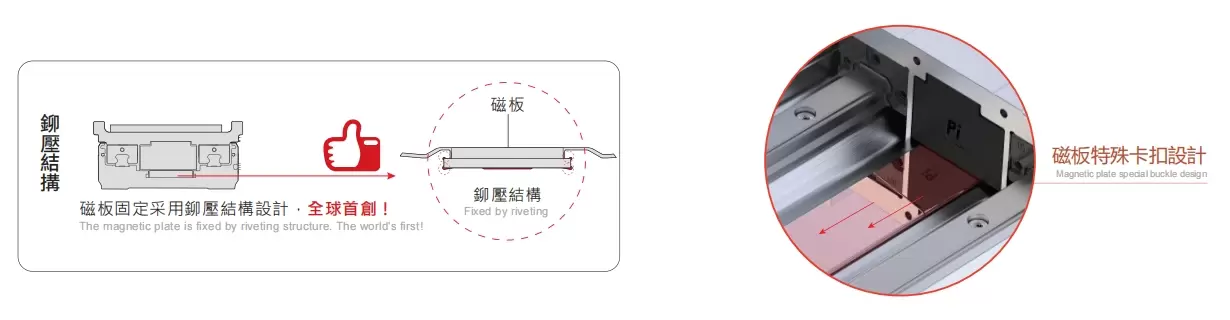

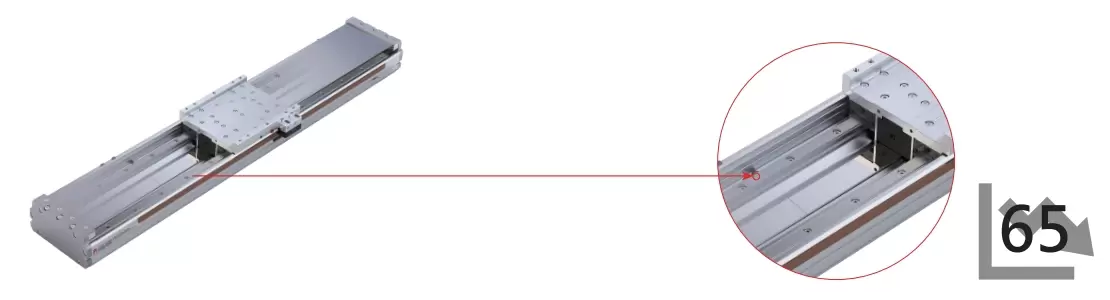

Специальная конструкция застежки с магнитной пластиной

Преимущество: предотвращает падение посторонних предметов и не повреждает внутренние компоненты. Простота в обслуживании, длительный срок службы!

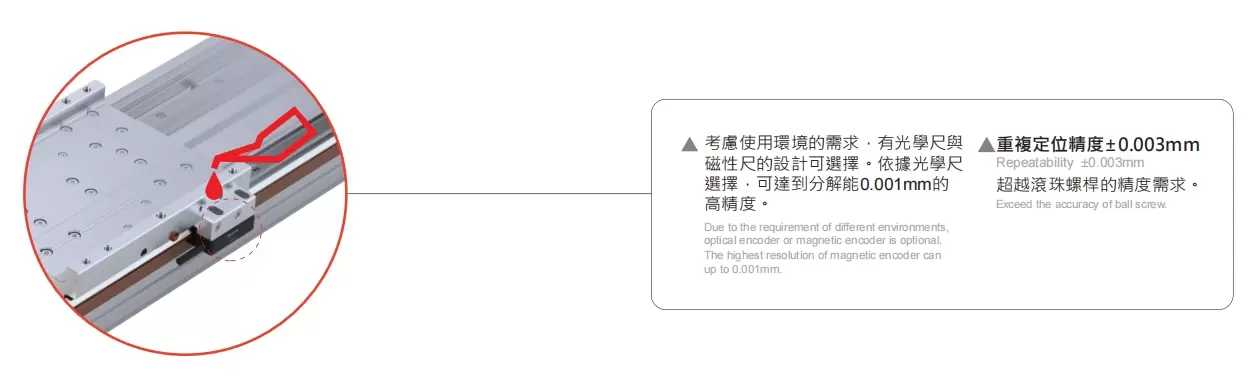

Оптическая линейка для чтения

Упругое сочетание оптической линейки и магнитной линейки

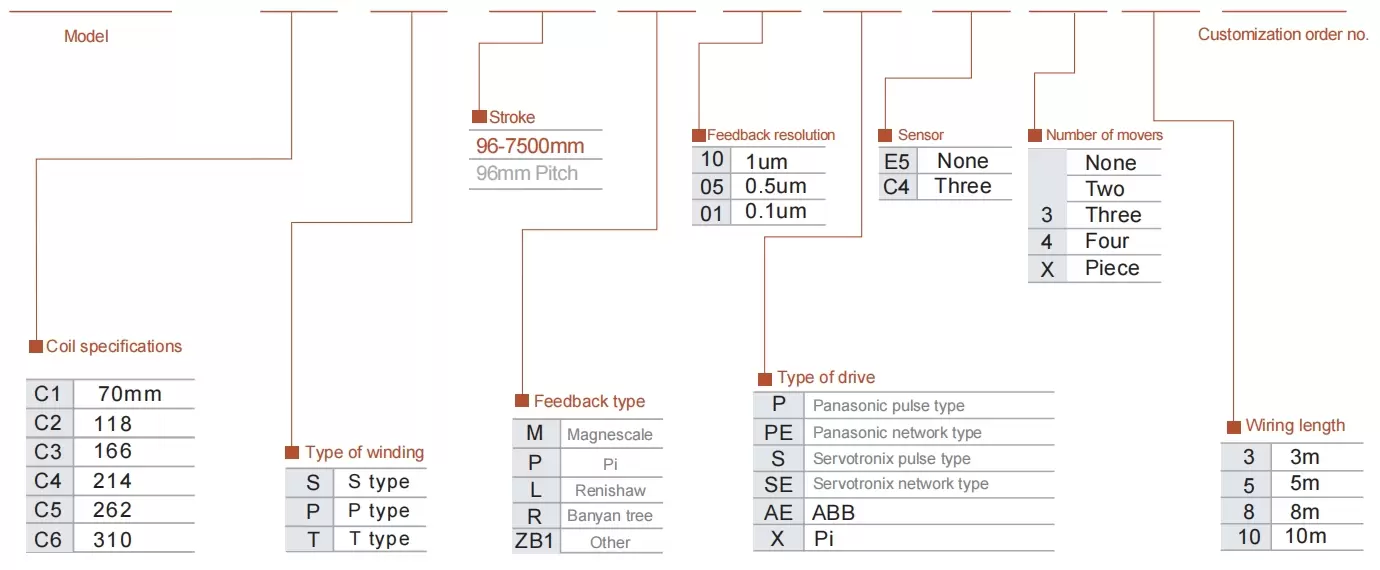

Способ заказа

LPD14- C1-S-96-M-10-P-C4-1-3-0001

Спецификация

Каталог	Технические характеристики проволочного круга	П44-С3-С	П44-С5-П
Спецификация	Повторяемость (мм)	±0,003
	Максимальная полезная нагрузка (кг)	25	50
	Максимальная скорость (мм/с)	2500
	Непрерывная тяга (Н)	144	240
	Максимальная тяга (Н)	316	528
	Постоянный ток (Амс)	3.3	6.8
	Пиковый ток (Arms)	10.5	21
	Постоянная силы (Н/Возможности воздействия)	43.6	35.3
	Индуктивность (мГн)	30.8	12.7
	Сопротивление (Ом)	5.8	2.4
	Расстояние между магнитными полюсами (мм)	24

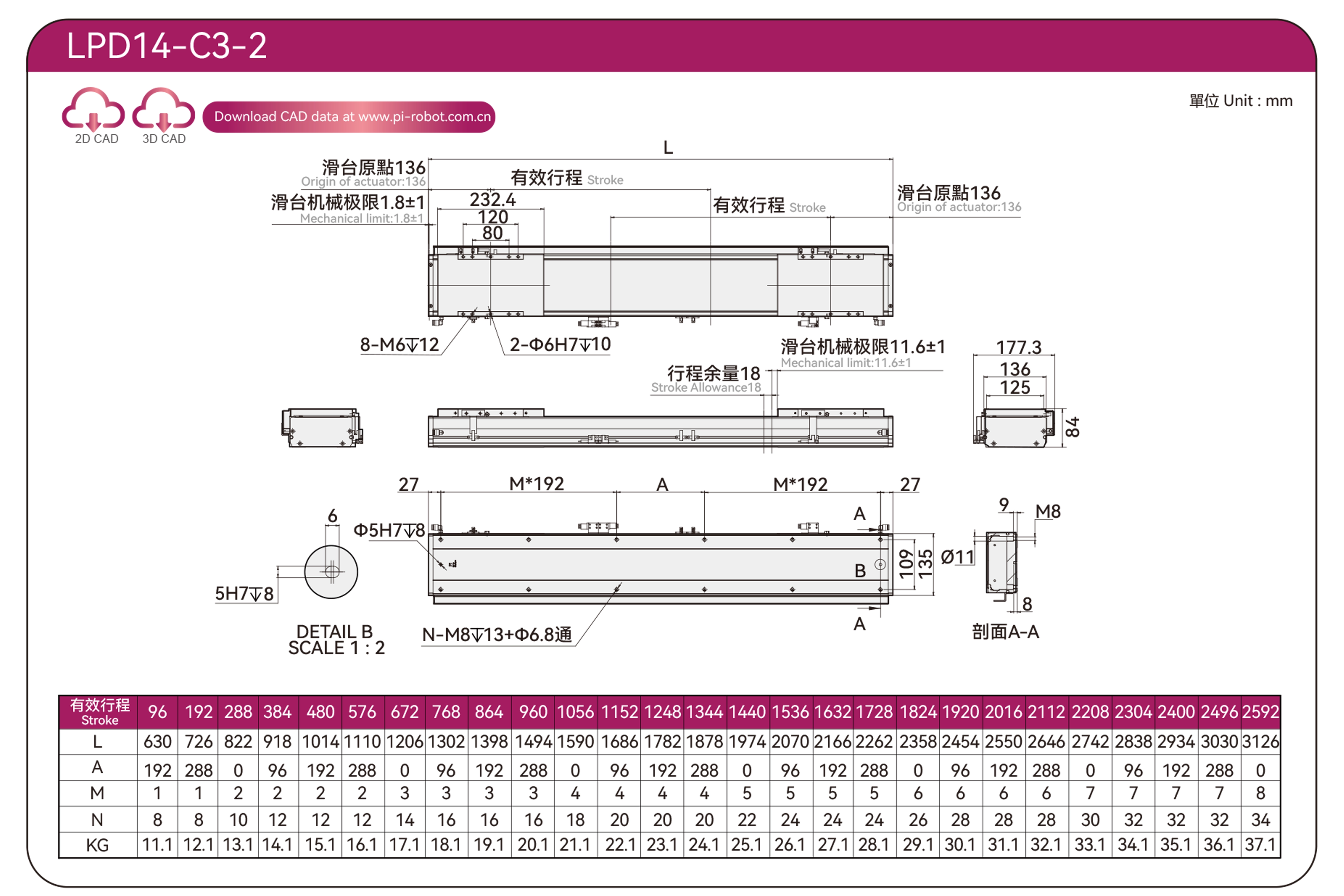

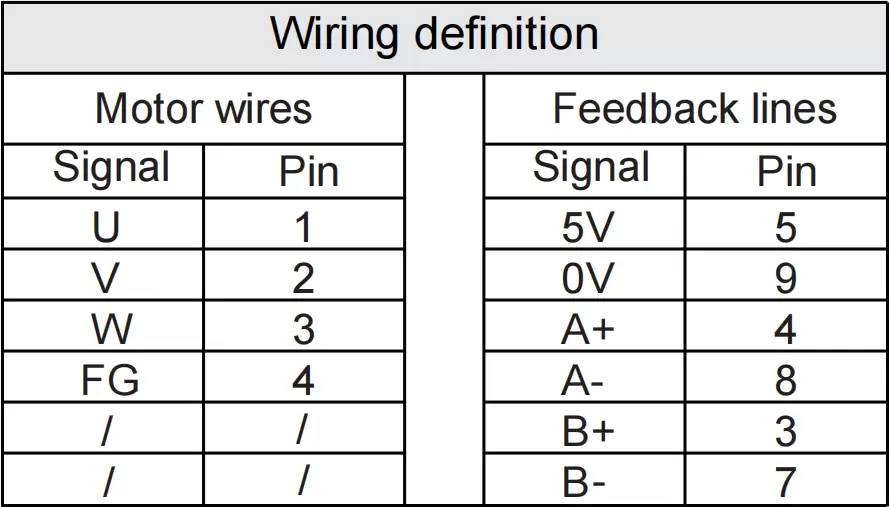

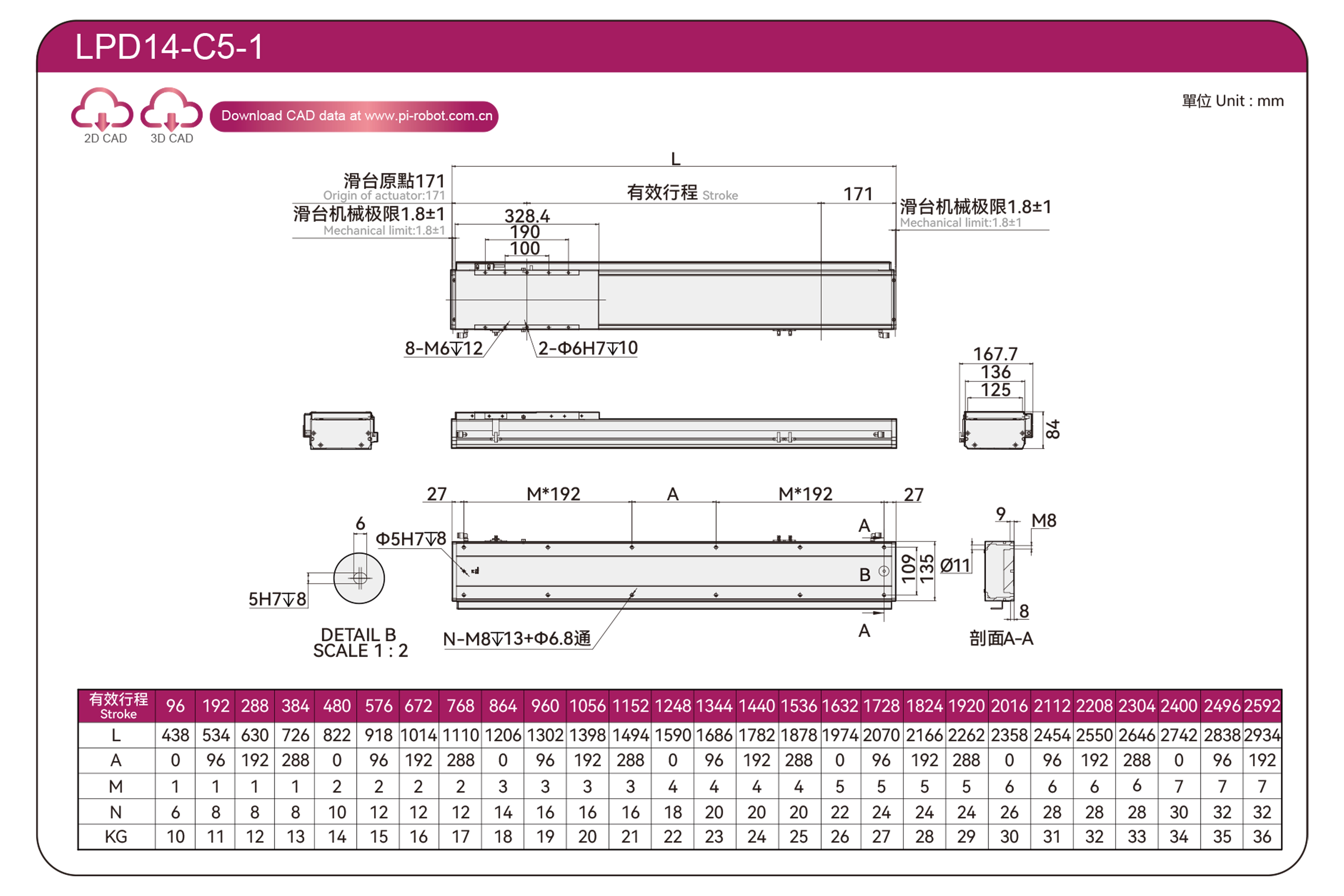

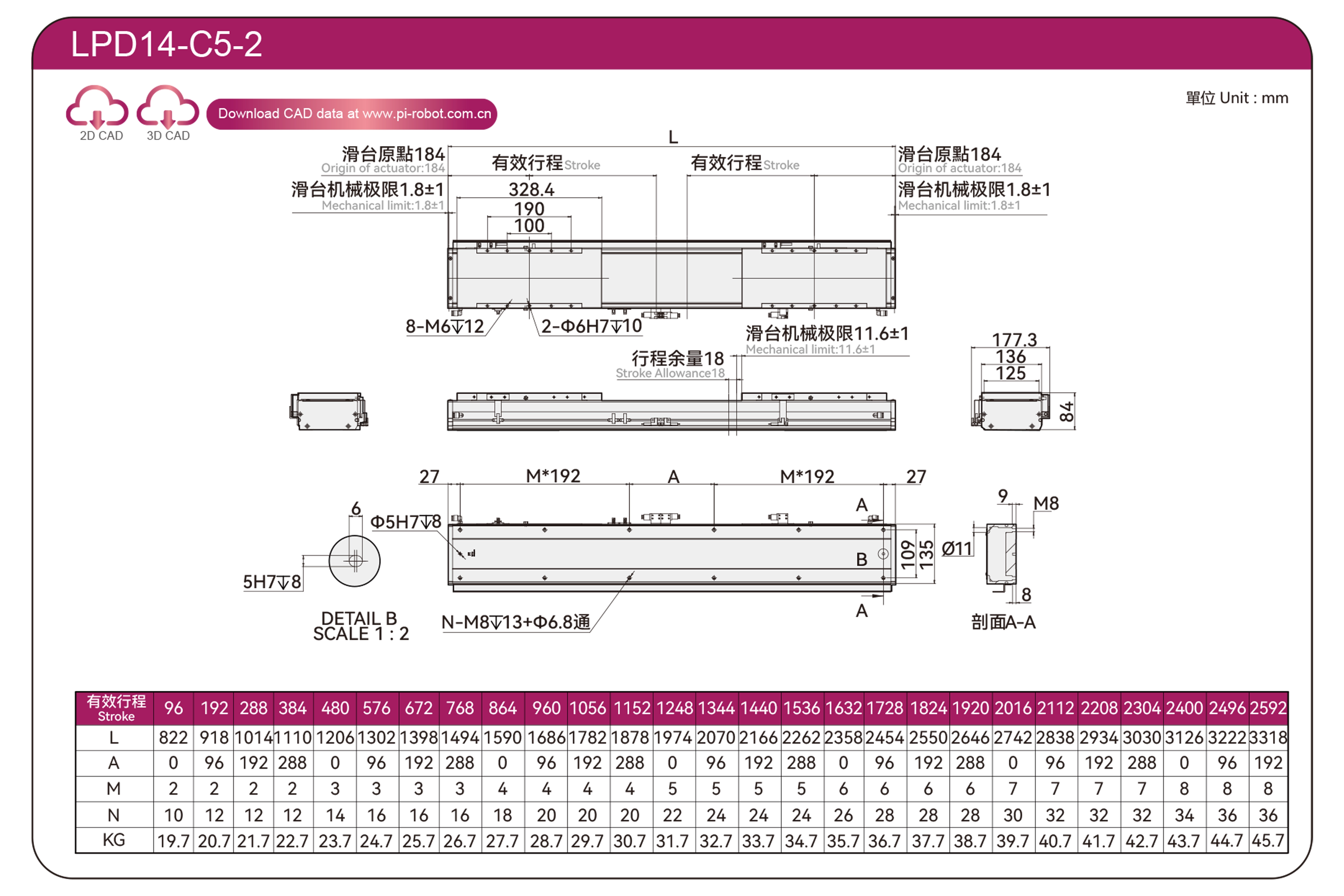

Схема расположения датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Срок службы изделия составляет 10 000 км при эксплуатации в указанных условиях.

Данная информация не предназначена для использования в режиме потолочного монтажа в обратном порядке. Для получения подробной информации о применении в режиме потолочного монтажа в обратном порядке, пожалуйста, свяжитесь с нами.

Допустимый свес

(Единица измерения: мм)

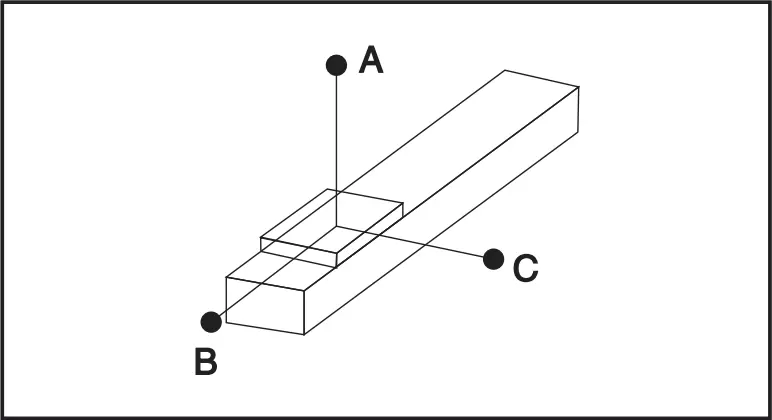

Горизонтальная установка		Нагрузка	А	Б	С
Нагрузка	П44-С3-С	10 кг	500	350	450
		15 кг	400	200	300
		20 кг	300	110	260
		25 кг	250	100	230
	П44-С5-П	20 кг	300	150	320
		30 кг	250	90	180
		40 кг	200	70	130
		50 кг	150	50	100

(Единица измерения: мм)

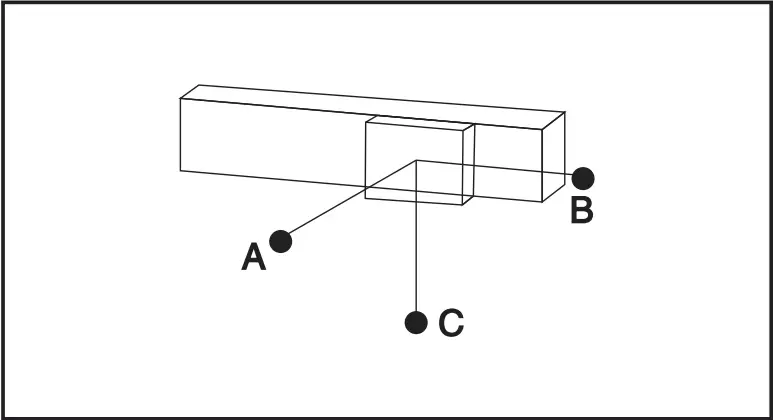

Монтаж на стену		Нагрузка	А	Б	С
Нагрузка	П44-С3-С	10 кг	450	350	500
		15 кг	300	200	400
		20 кг	260	110	300
		25 кг	230	100	250
	П44-С5-П	20 кг	320	150	300
		30 кг	180	90	250
		40 кг	130	70	200
		50 кг	100	50	150

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	660
МП	660
МИСТЕР	550

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Взаимосвязь между скоростью и ускорением

П44-С3-С

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с	3 м/с	3,5 м/с
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0.9	0,8

П44-С5-П

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с	3 м/с	3,5 м/с
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0.9	0.9
50	0,8	0,8	0,8	0,8	0,8	0.7

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Технические характеристики двигателя	Ширина корпуса (мм)	Высота тела (мм)	Повторяемость (мм)	Непрерывная тяга (Н)	Максимальная тяга (Н)	lrms(A)	Максимальная полезная нагрузка (кг)	Максимальная скорость (мм/с) *1
Стандарт	Робот с линейным двигателем	ЛПД12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		ЛПД12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		ЛПД14	П44-С3-С	135	84	±0,003	144	316	3.3	25
		ЛПД14	П44-С5-П	135	84	±0,003	240	528	6.8	50
		ЛПД16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		ЛПД16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		ЛПД20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		ЛПД20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
