Легкий вес и длительный срок службы

Ширина корпуса: 60-200 мм

Повторяемость: ±0,005/0,01 мм

Горизонтальная нагрузка: 120 кг

Вертикальная нагрузка: 50 кг

Максимальная скорость: 250 мм/с

Диапазон перемещения: 100-1250 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Четырехколонная шаровая конструкция — повышенная точность

Благодаря отсутствию зазоров, он легко и плавно перемещается по «круговой дугообразной канавке», что позволяет поддерживать высокую точность в течение длительного времени.
Внутренний ползунок обеспечивает одинаковую номинальную нагрузку во всех четырех направлениях и может использоваться в любом направлении.
Высокая жесткость, высокая точность, низкое трение, высокая скорость перемещения, грузоподъемность, длительный срок службы.

Более компактная конструкция

По сравнению с традиционными изделиями, размеры изделия уменьшены. Оно легко собирается в оборудование и способствует миниатюризации самого оборудования.

Долгий путь

Четырехколонный шариковинтовой подвесной стол с диапазоном перемещения до 3000 мм и максимальной скоростью 2200 мм/с.

Может устанавливаться вертикально.

Все серии допускают вертикальную установку.

Простота в обслуживании - чрезвычайно низкая стоимость

Вся серия может смазываться снаружи без снятия крышки. Она оснащена самосмазывающейся системой хранения масла со специальной конструкцией стального ремня.

Полный набор стилей — многочисленные преимущества

Благодаря стальной ленте, система предотвращает прямое попадание посторонних предметов на подвижный стол, снижая пылеобразование; она может использоваться в чистых помещениях и может быть оснащена двигателями различных производителей и способами установки.

Способ заказа

GSD17 - L5-100-BC-M75B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,005/0,01
	Шаг шарикового винта (мм)		5	10	20	40
	Максимальная скорость (мм/с) ※1		250	500	1000	2000
	Максимальная полезная нагрузка	Горизонтальный (кг)	120	110	75	35
		Вертикальный (кг)	50	40	25	10
	Номинальная тяга (Н)		2563	1281	640	320
	Шаг спирали (мм) ※2		Шаг 100-1250 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		750
	Диаметр шарикового винта (мм)		C7Ø20
	Высокопрочная линейная направляющая (мм)		Шариковинтовой привод
	Соединительная муфта (мм)		12х19
	Домашний датчик	Снаружи	EE-SX672(NPN)
		Встроенный	EE-SX674(NPN)

Схема расположения датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

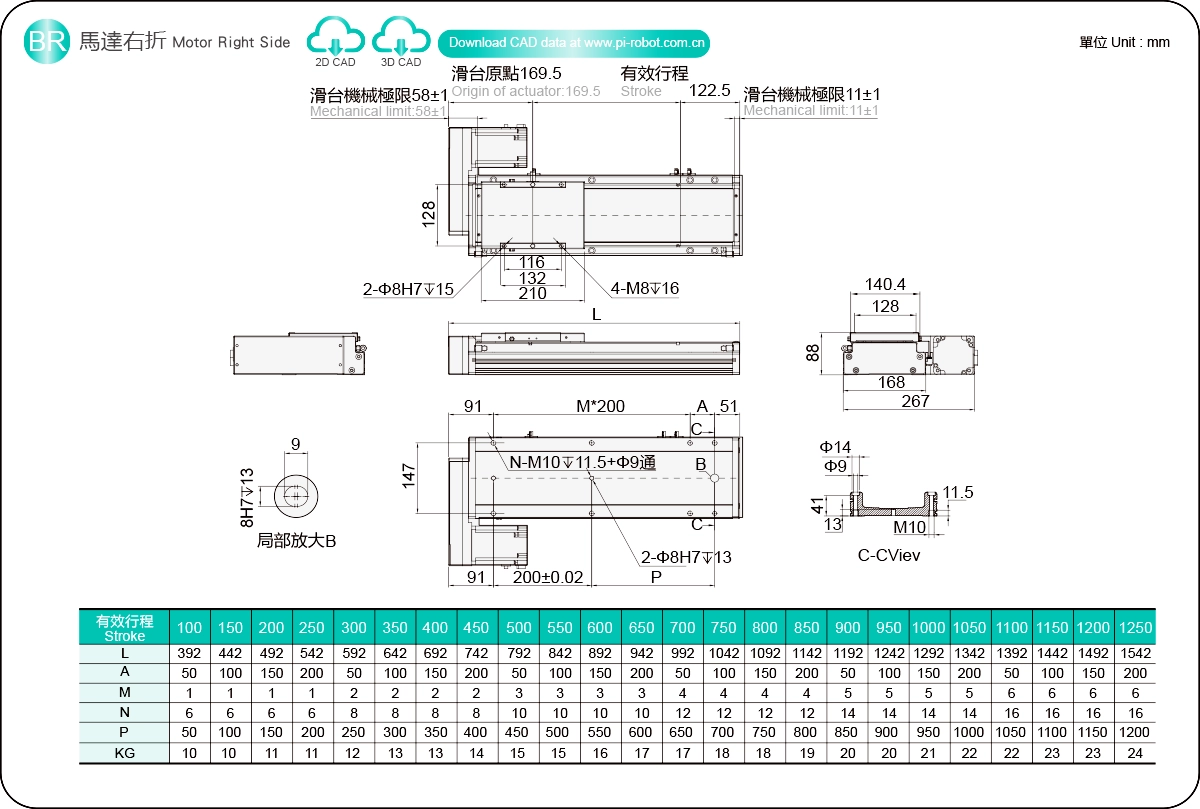

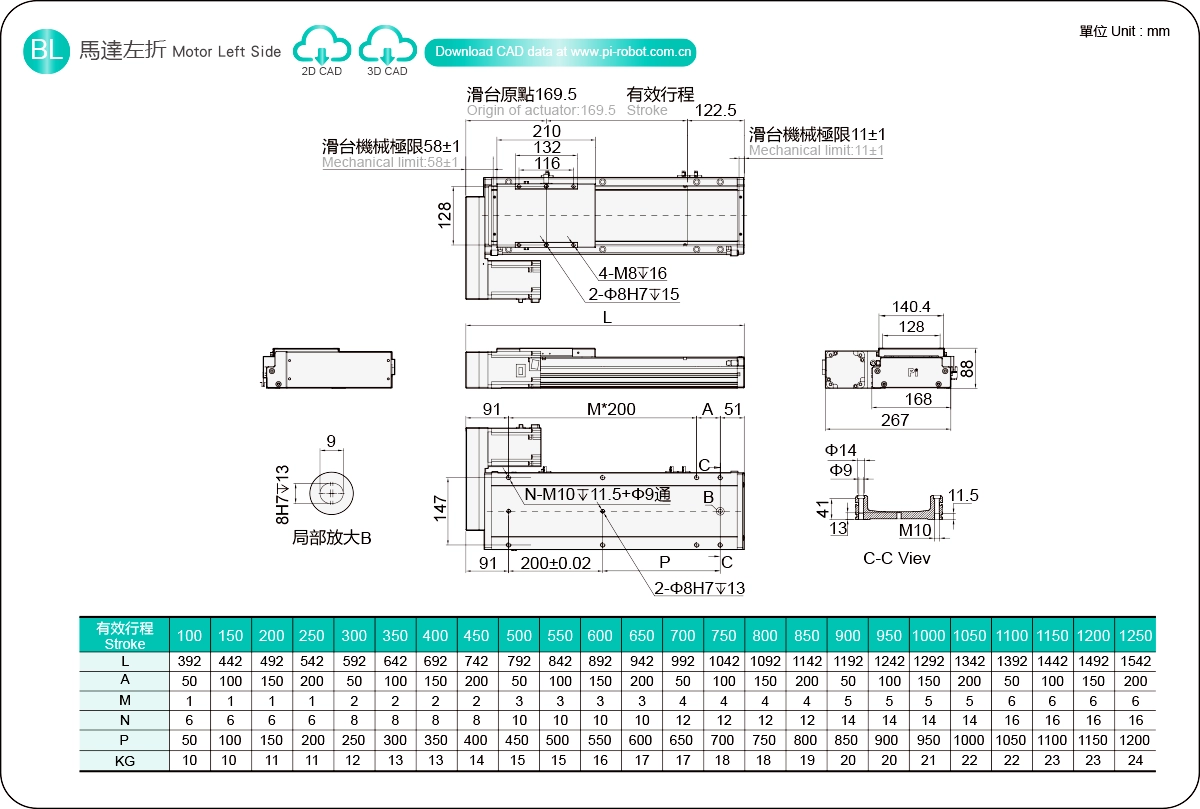

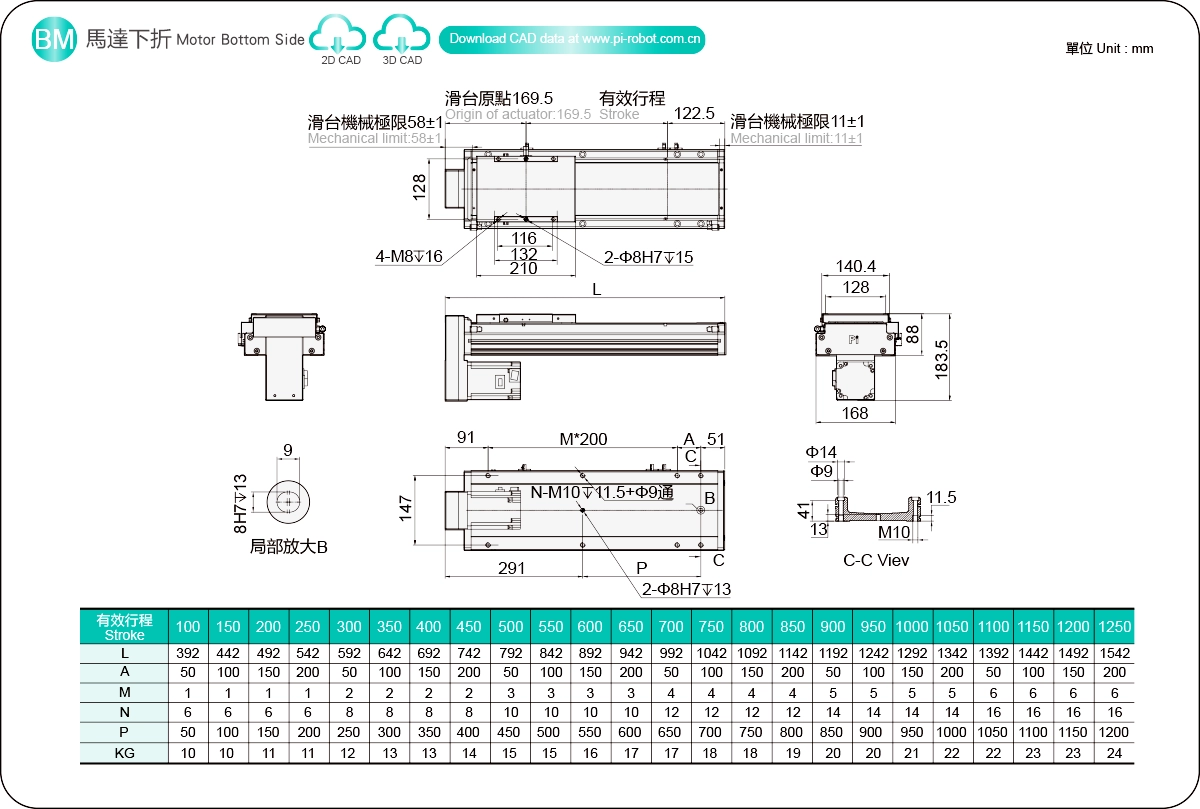

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	70 кг	600	180	241
	90 кг	400	138	208
	120 кг	200	94	156
Lead10	65 кг	600	168	234
	85 кг	500	126	169
	110 кг	400	90	143
Lead20	35 кг	500	240	306
	55 кг	400	126	195
	75 кг	300	90	137
Lead40	15 кг	400	294	384
	22 кг	300	168	247
	-	-	-	-

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	70 кг	600	221	174
	90 кг	400	176	132
	120 кг	200	143	97
Lead10	60 кг	600	260	180
	80 кг	500	176	132
	110 кг	400	143	90
Lead20	30 кг	500	368	306
	50 кг	400	208	168
	75 кг	300	169	90
Lead40	12 кг	400	494	384
	22 кг	300	247	174
	-	-	-	-

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	20 кг	480	480
	30 кг	320	320
	50 кг	180	180
Lead10	15 кг	500	500
	25 кг	350	350
	40 кг	200	200
Lead20	10 кг	450	450
	25 кг	250	250
	-	-	-
Lead40	4 кг	850	850
	10 кг	320	320
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	728
МП	728
МИСТЕР	1876

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	GSD6	100 Вт	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400 Вт	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		ГШ10	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400 Вт	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750 Вт	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		ГШ20	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
