Легкий вес и длительный срок службы

Точность повторяемости: ±0,003 мм.

Максимальная сила: 580 Н

Непрерывная сила: 264 Н

Вес непрерывной обработки: 50 кг

Стандартный ход:

1-одиночный двигатель: 96-3840/96 мм

Стандартный ход:

2-двойной ход: 155-3707/96 мм

Максимальная скорость: 2500 мм/с

PDF

3D загрузка

Cadenas3 Скачать

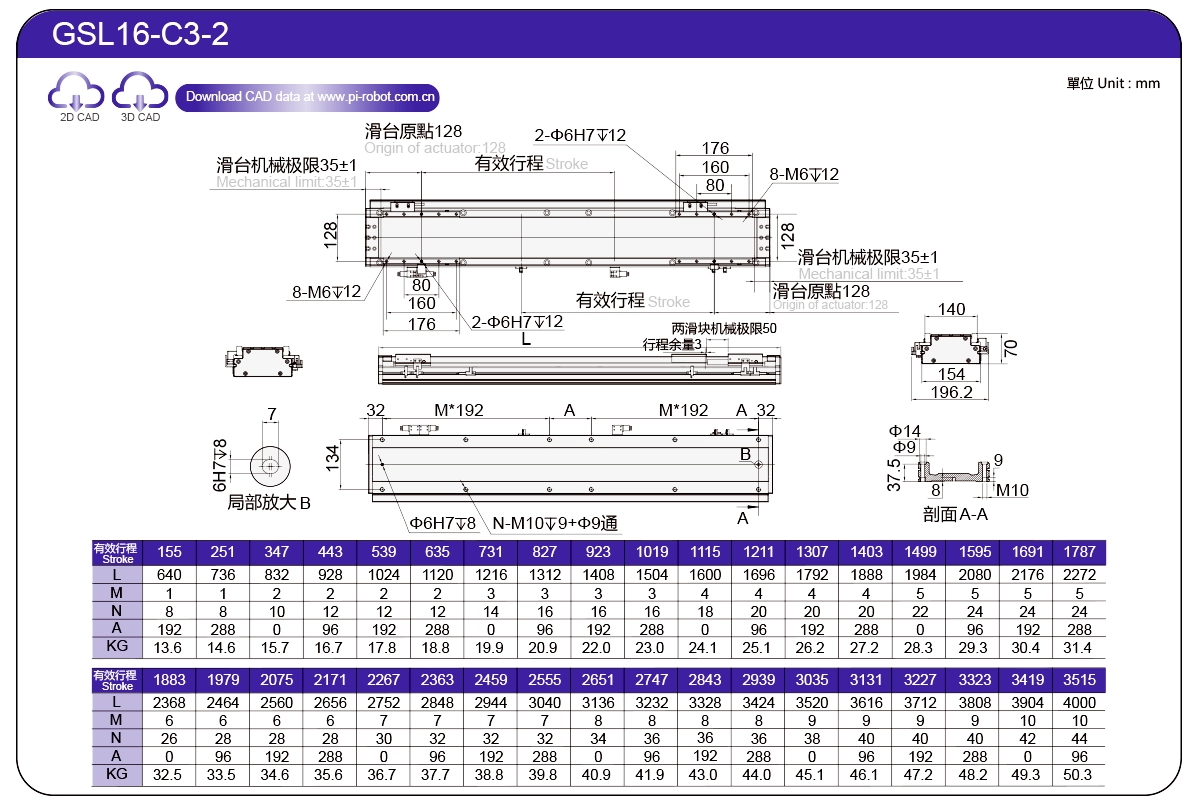

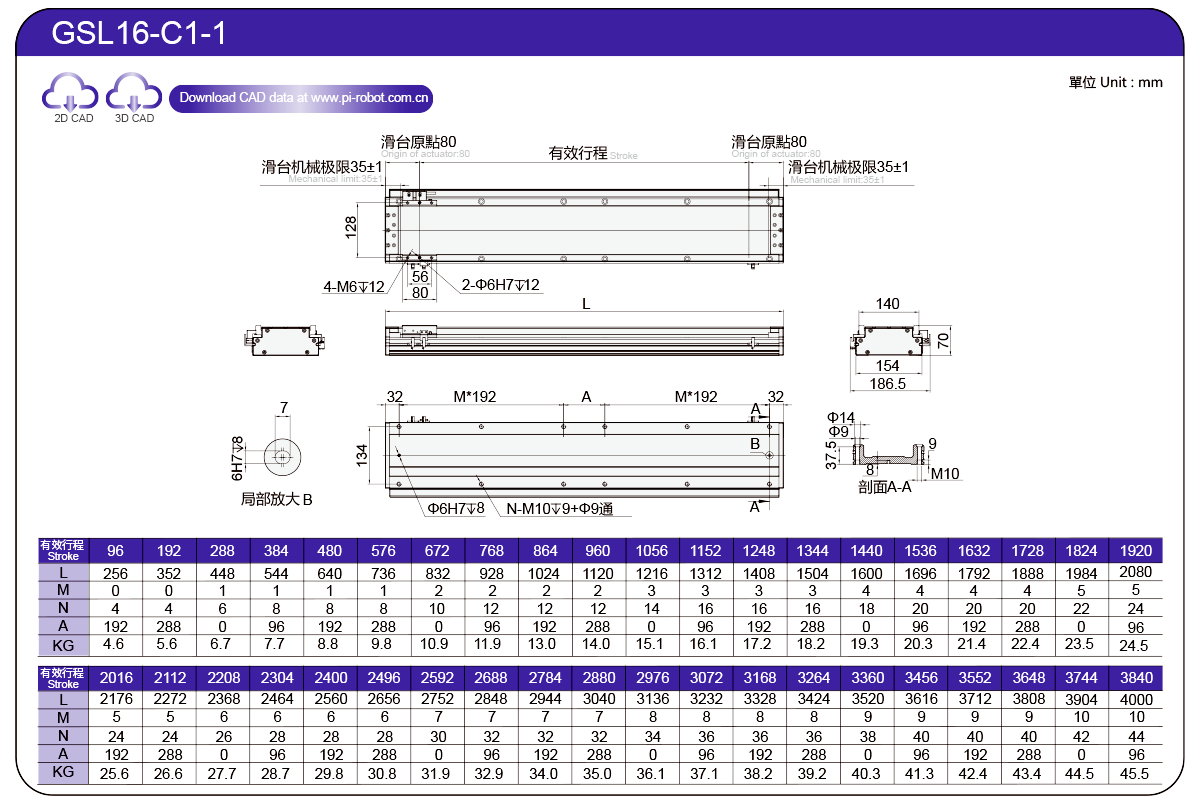

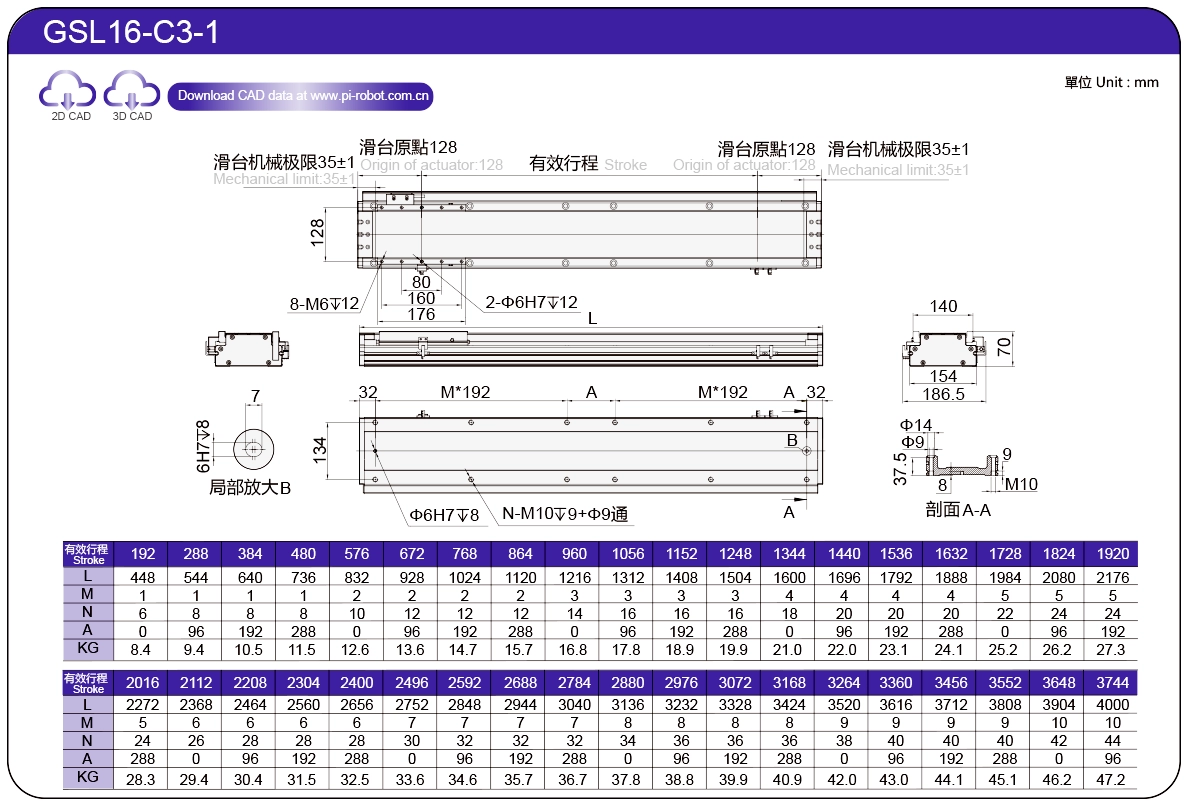

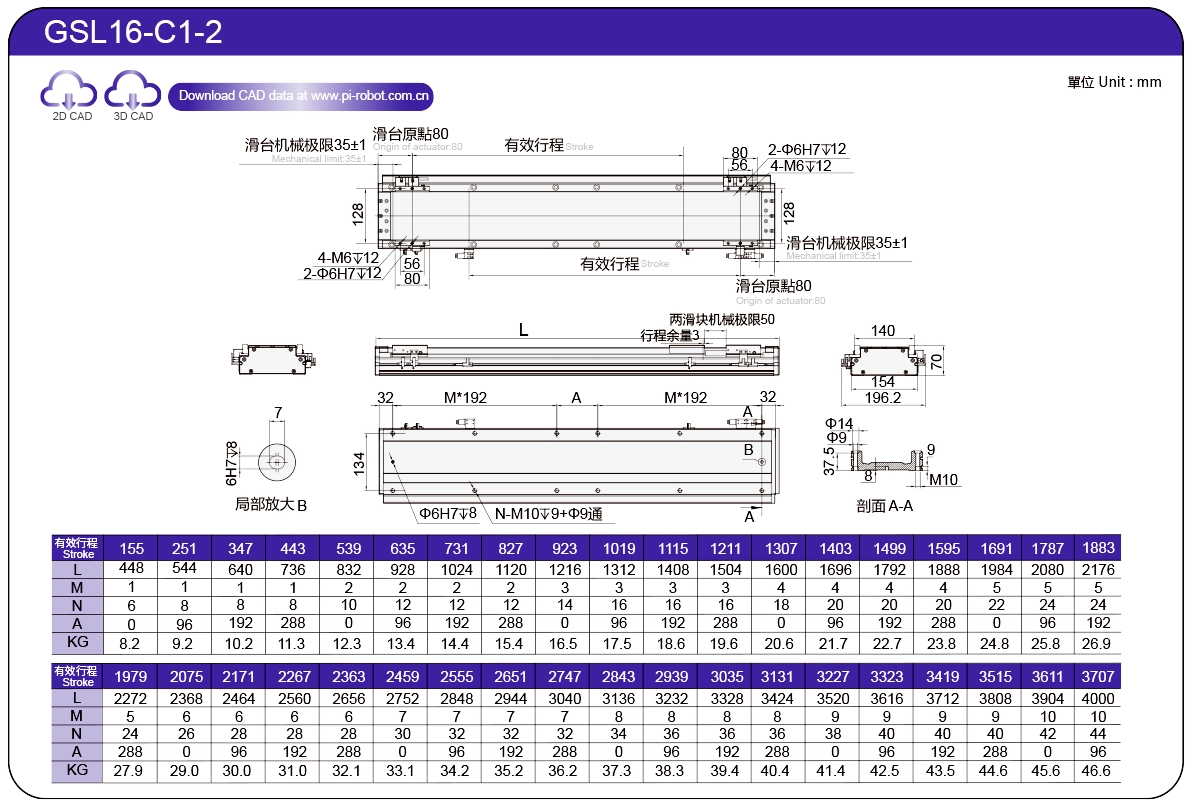

Структурная схема

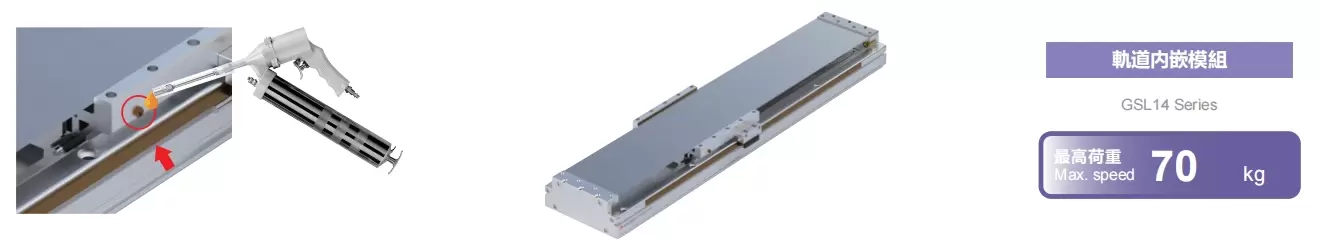

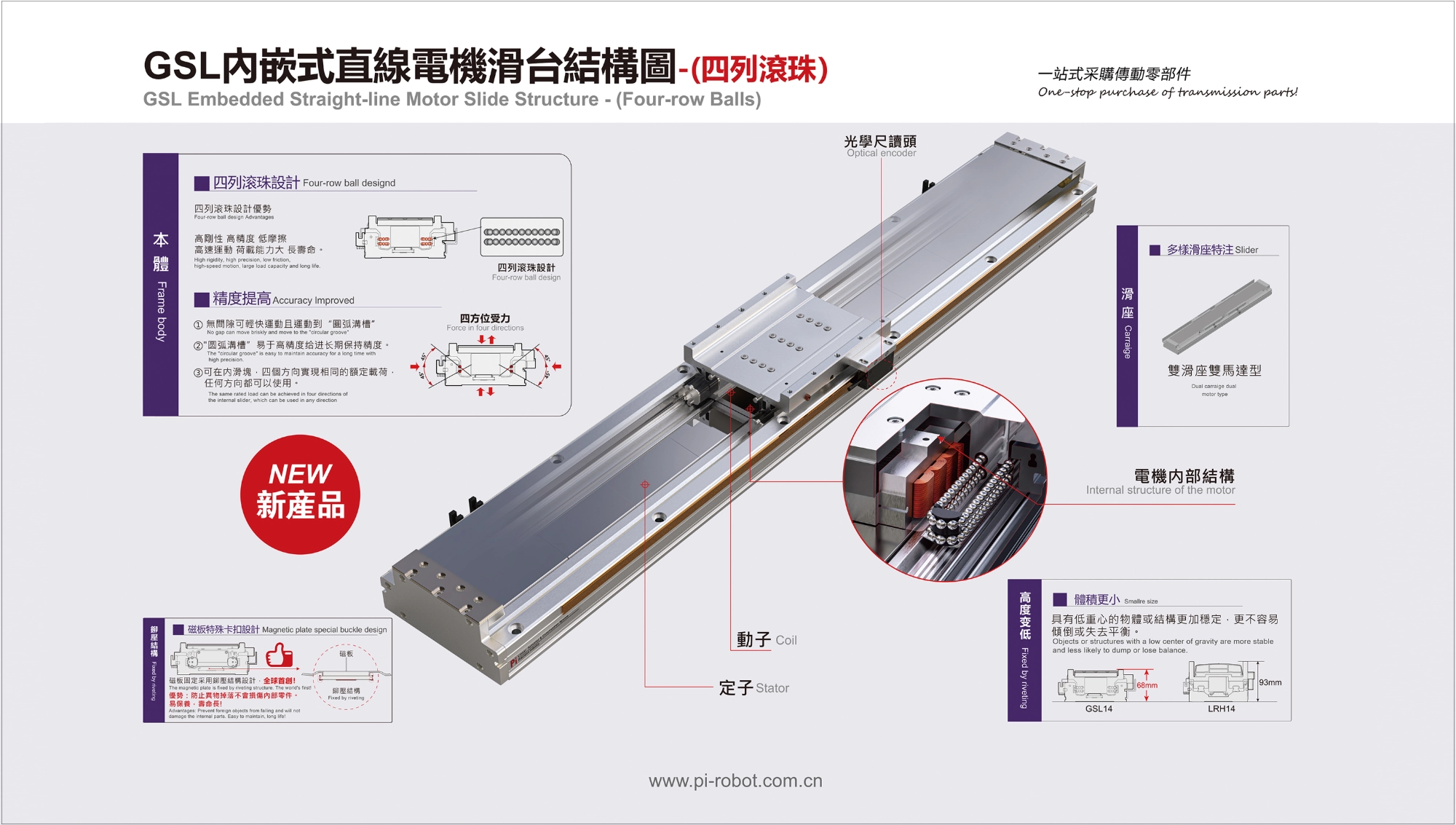

Единственная в отрасли запатентованная конструкция топливной форсунки с единственной топливной форсункой на седле ползуна для впрыска масла позволяет одновременно впрыскивать масло и обслуживать как направляющую, так и ползун, что делает обслуживание более удобным и экономит время.

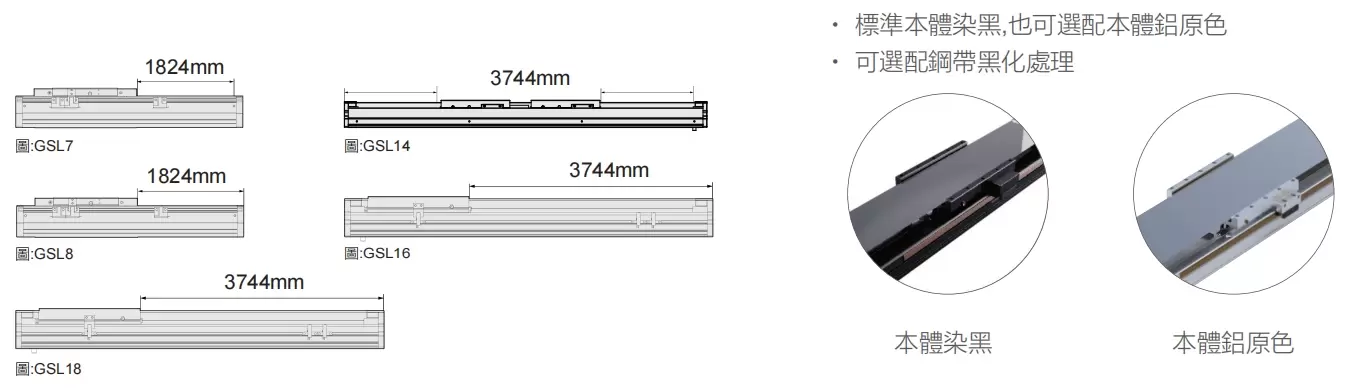

Длительное путешествие с полными характеристиками и удобным расположением

Четырехколонный шариковый подвижный стол со встроенным линейным двигателем, ход до 3744 мм, ход может быть увеличен в соответствии с потребностями клиента.

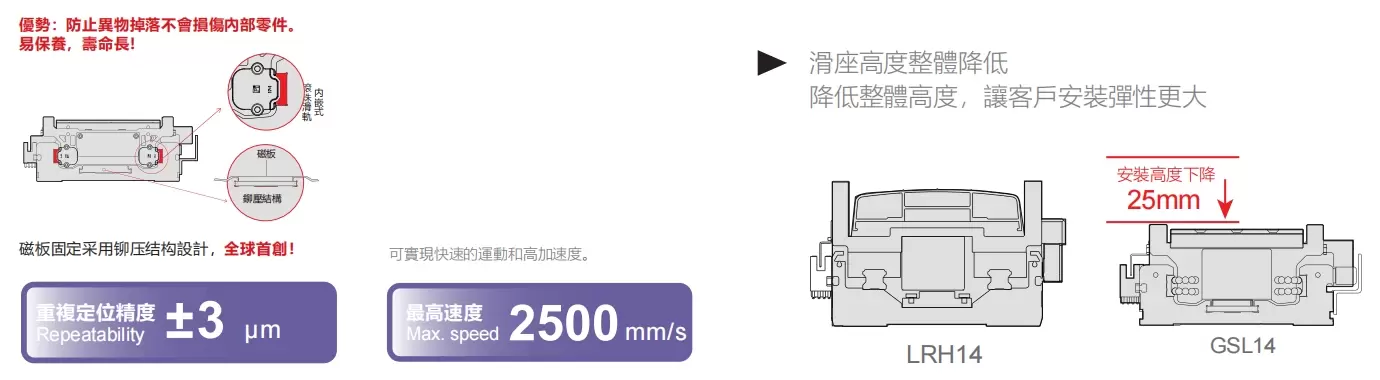

Встроенная конструкция шариковых направляющих

После встраивания направляющей в алюминиевый профиль параллельные и одинаково высокоточные направляющие с обеих сторон шлифуются шлифовальным оборудованием, что обеспечивает более высокую точность, чем фиксация двух стандартных линейных рельсов с алюминиевым профилем.

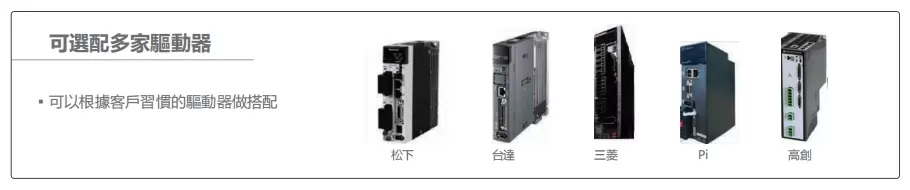

Несколько дополнительных драйверов

Способ заказа

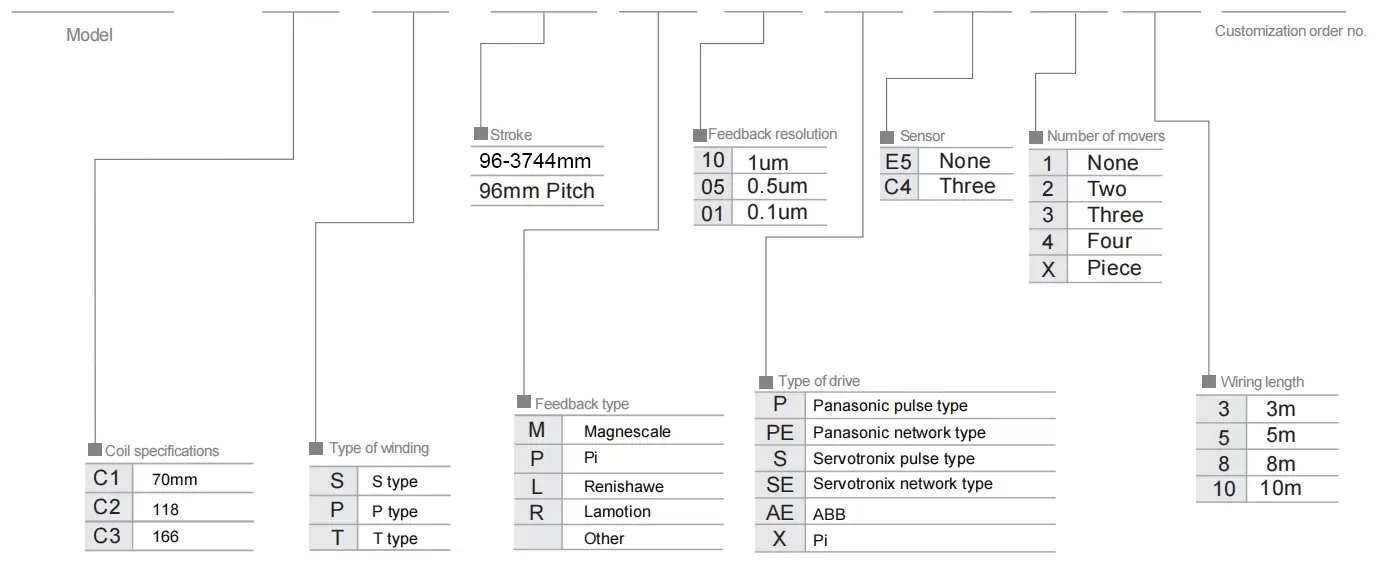

GSL16-C1-S-96-M-10-P-C 4-1- 3- 0001

Спецификация

Каталог	Характеристики круга проволоки	P64-C1	P64-C3
Спецификация	Повторяемость (мм)	±0,003
	Максимальная полезная нагрузка (кг)	20	50
	Максимальная скорость (мм/с)	2500
	Непрерывная тяга (Н)	88	264
	Пиковая тяга (Н)	193	580
	Непрерывный ток (Амс)	3.3	3.3
	Пиковый ток (оружие)	10,5	10,5
	Силовая константа (Н/Ас)	26,7	80
	Индуктивность (мГн)	17,7	51,3
	Сопротивление (Ом)	2,9	8,7
	Расстояние магнитного полюса (мм)	24

Расположение датчика

※1 Значение ускорения и замедления установлено на 0,2 секунды.

※2 Когда ход превышает 600 мм, происходит биение ШВП. В таких обстоятельствах мы рекомендуем снизить рабочую скорость. Для получения подробной информации перейдите на страницу P85.

Срок эксплуатации составляет 10 000 км при использовании изделия в заданных условиях.

Информация о данных не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		Нагрузка	А	Б	С
Нагрузка	P64-C1	7 кг	180	150	150
		10 кг	140	100	100
		13 кг	100	80	80
		17 кг	70	60	60
		20 кг	60	50	50
	P64-C3	20 кг	220	200	200
		30 кг	150	130	130
		40 кг	110	95	95
		50 кг	90	70	70
		60 кг	80	50	50

(Единица измерения: мм)

Установка на стену		Нагрузка	А	Б	С
Нагрузка	P64-C1	7 кг	150	150	180
		10 кг	100	100	140
		13 кг	80	80	200
		17 кг	60	60	70
		20 кг	50	50	60
	P64-C3	20 кг	200	200	220
		30 кг	130	130	150
		40 кг	95	95	110
		50 кг	70	70	90
		60 кг	50	50	80

Статический момент нагрузки

(Единица измерения: Нм)

Направление	P64-C1	P64-C3
МОЙ	283	1403
член парламента	283	1403
МИСТЕР	1224	2753

Связь между скоростью и ускорением

P64-C1

Скорость (м/с) Ускорение (G) Нагрузка (кг)	1м/с	1,5 м/с	2м/с	2,5 м/с	3м/с	3,5 м/с
7	2.2	2.1	2.1	2.1	2.1	2
10	1,5	1,5	1,5	1,5	1,5	1,5
13	1.3	1.3	1.3	1.2	1.2	1.1
17	1	1	1	0,9	0,9	0,9
20	0,8	0,8	0,8	0,8	0,8	0,8

P64-C3

Скорость (м/с) Ускорение (G) Нагрузка (кг)	1м/с	1,5 м/с	2м/с	2,5 м/с	3м/с	3,5 м/с
20	2	2	2	1,5	1	0,5
35	1,6	1,6	1,6	1	0,6	0,3
40	1.3	1.3	1.2	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Технические характеристики двигателя	Ширина корпуса (мм)	Высота корпуса (мм)	Повторяемость (мм)	Непрерывная тяга (Н)	Пиковая тяга (Н)	lrms(А)	Максимальная полезная нагрузка (кг)	Максимальная скорость (мм/с) *1
Стандартный	Робот с линейным двигателем	ГСЛ7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		ГСЛ7	P27-C2	75	65	±0,003	52	114	3.3	10
		ГСЛ8	P35-C1	87	65	±0,003	40	88	3.3	10
		ГСЛ8	P35-C2	87	65	±0,003	80	176	3.3	20
		ГСЛ14	P44-C1	134	70	±0,003	48	105	3.3	11
		ГСЛ14	P44-C3	134	70	±0,003	144	315	3.3	25
		ГСЛ16	P64-C1	154	70	±0,003	88	193	3.3	20
		ГСЛ16	P64-C3	154	70	±0,003	264	580	3.3	50
		ГСЛ18	P88-C1	178	76	±0,003	136	299	3.3	23
		ГСЛ18	P88-C3	178	76	±0,003	408	897	3.3	70
