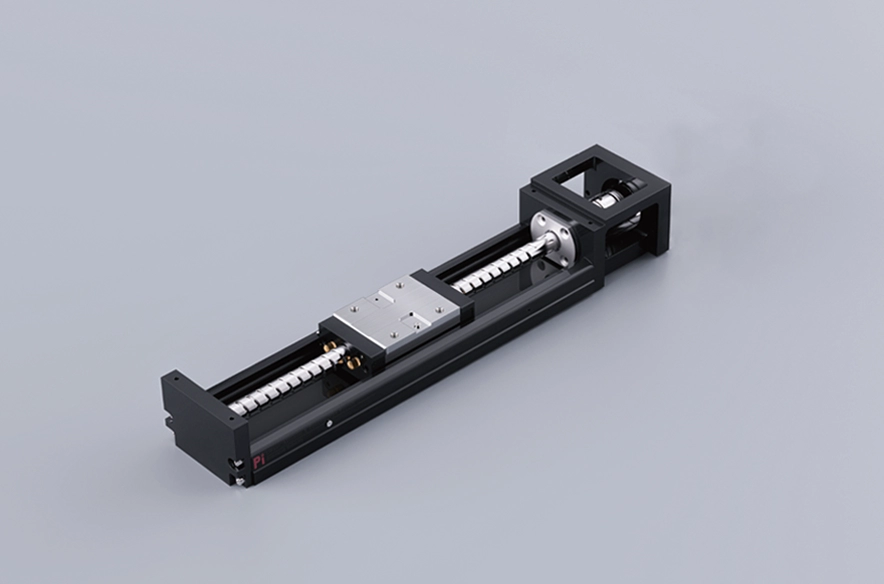

Легкий вес и длительный срок службы

Ширина корпуса: 60 мм

Повторяемость: ± 0,003 мм

Горизонтальная нагрузка: 150 кг.

Вертикальная нагрузка: 55 кг.

Максимальная скорость: 250 мм/с.

Диапазон перемещения: 800-2600 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

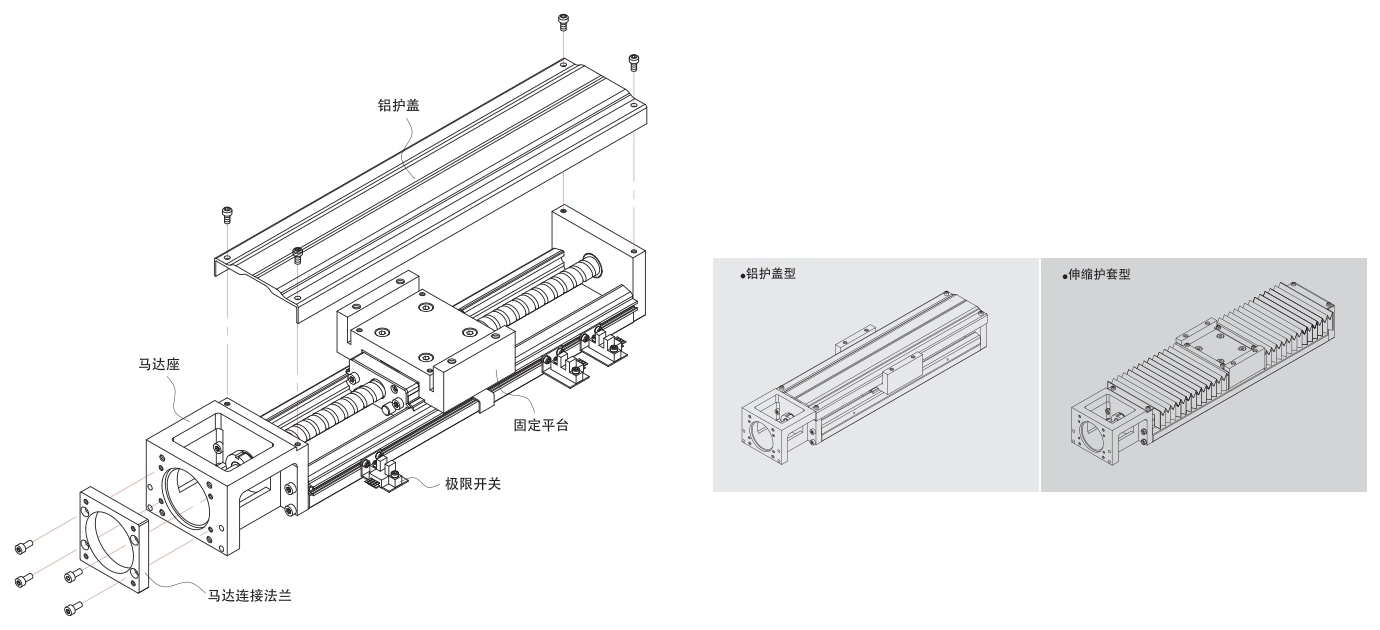

Дополнительные аксессуары

Алюминиевая крышка и телескопическая оболочка: предотвращают попадание посторонних предметов и загрязнений в промышленных роботов KKS и влияют на срок их службы, точность и плавность хода.
Фланец подключения двигателя: позволяет фиксировать различные типы двигателей на промышленных роботах KKS.
Концевой выключатель: обеспечивает механизм безопасности для позиционирования ползуна, запуска исходной точки и предотвращения превышения ползунком расстояния его перемещения.

Дополнительные аксессуары

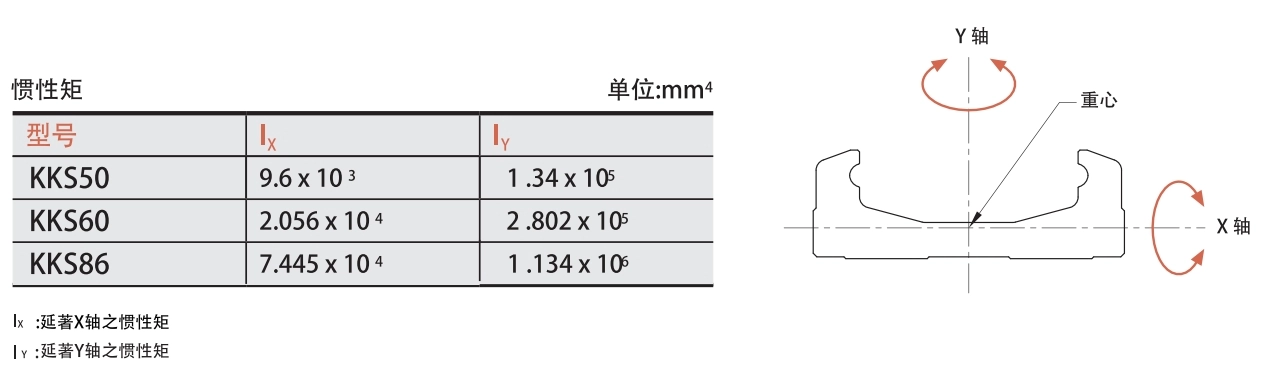

Конфигурация гусеницы имеет U-образное поперечное сечение и спроектирована с использованием программного обеспечения для анализа методом конечных элементов для достижения точки баланса между объемом и жесткостью, что делает гусеницу очень жесткой, компактной и легкой.

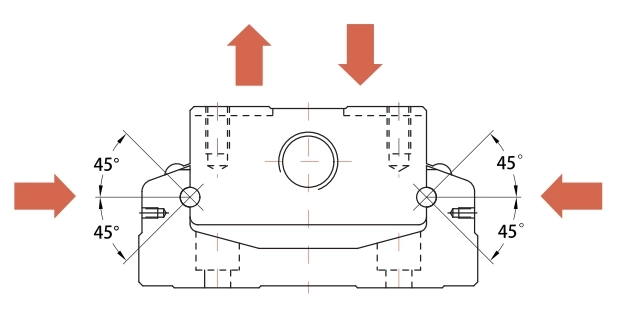

Четырехнаправленная равная нагрузка

В системе обратного потока между направляющей и ползунком используется двухрядная конструкция зубьев Гете для поверхности контакта между шариком и канавкой шарика с характерным углом контакта 45 градусов. Такая конструкция позволяет промышленному роботу ККС выдерживать одинаковые нагрузки во всех направлениях.

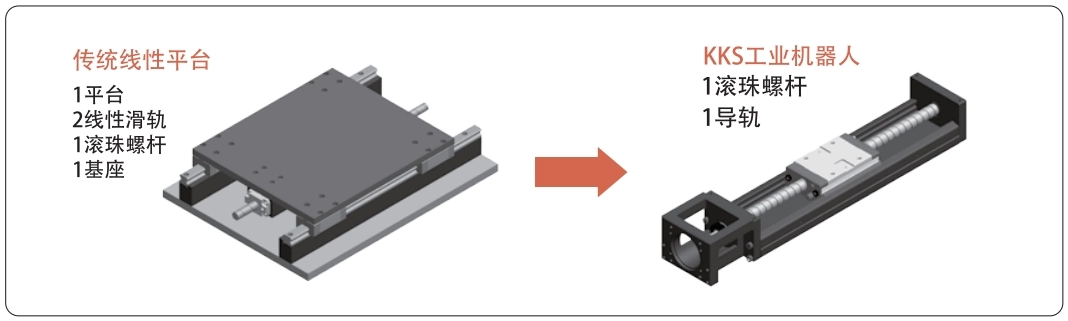

Модульность

Промышленные роботы KKS благодаря модульной конструкции оснащены шариковыми винтами и линейными направляющими, что позволяет избежать недостатков традиционных исполнительных платформ, таких как выбор, установка и калибровка направляющих и приводных компонентов, большой объем и оценка пространства.
Таким образом, промышленные роботы KKS могут обеспечивать такие функции, как быстрый выбор, установка, компактные размеры и высокая жесткость, что может значительно сократить пространство и время использования клиентов.

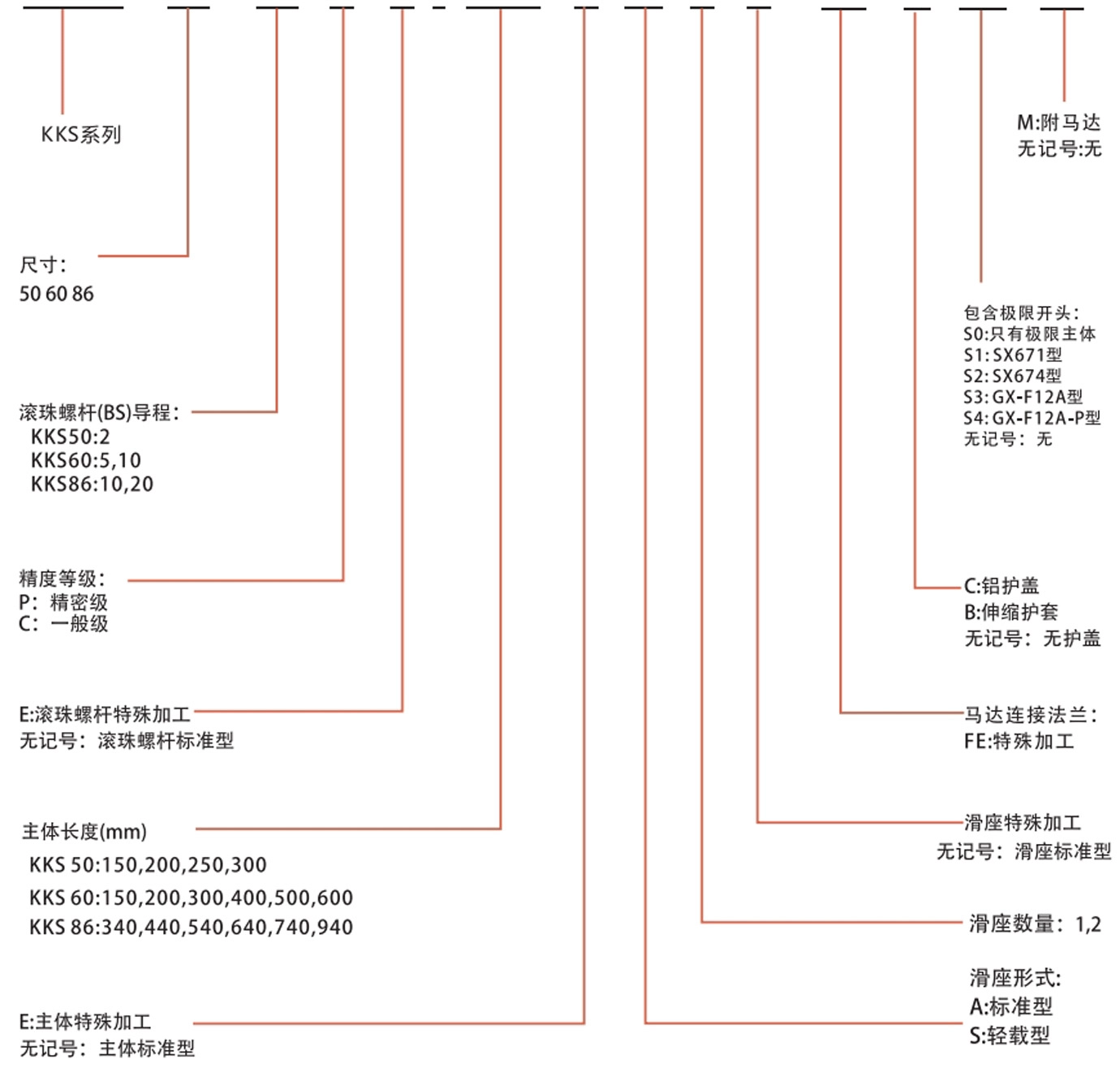

Способ заказа

ККС 60 10 П Е - 400 Е А 2 Е - FO C SO M

Спецификация нагрузки

Модель		ШВП				Линейная направляющая

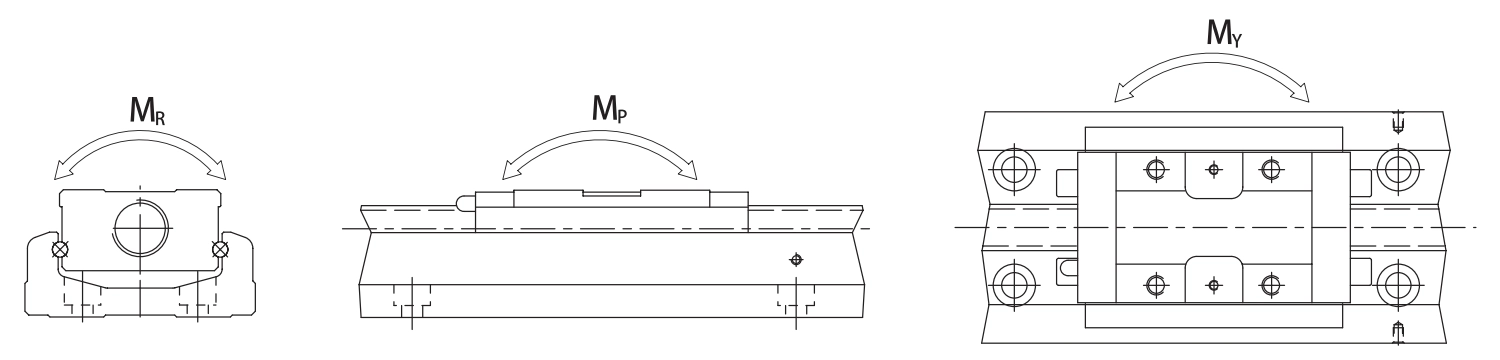

		Номинальный внешний диаметр (мм)	Ход винта (мм)	Базовая динамическая номинальная нагрузка (Н)	Базовая статическая номинальная нагрузка (Н)	Базовая динамическая номинальная нагрузка (Н)		Базовая статическая номинальная нагрузка (Н)		Допустимый статический момент
				Базовая динамическая номинальная нагрузка (Н)	Базовая статическая номинальная нагрузка (Н)	Базовая динамическая номинальная нагрузка (Н)		Базовая статическая номинальная нагрузка (Н)		Шаг MP (Нм)				Качание МОЙ (Нм)				Прокатный MR (Нм)
						А	С	А	С	А1	А2	С1	С2	А1	А2	С1	С2	А1	А2	С1	С2
ККС5002	Класс точности	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
ККС5002	Общий уровень	8	2	1813 г.	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
ККС5006	Класс точности	8	6	2050 год	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
ККС5006	Общий уровень	8	6	1863 г.	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
ККС6005	Класс точности	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
ККС6005	Общий уровень	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
ККС6010	Класс точности	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
ККС6010	Общий уровень	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
ККС8610	Класс точности	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694 г.
ККС8610	Общий уровень	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694 г.
ККС8620	Класс точности	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694 г.
ККС8620	Общий уровень	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694 г.

Индекс технических характеристик электропривода

Модель	Длина трека	Воспроизводимость локализации		Точность позиционирования		Ходячий параллелизм		Максимальный пусковой крутящий момент (Н-см)
Модель	Длина трека	Класс точности	Общий уровень	Класс точности	Общий уровень	Класс точности	Общий уровень	Класс точности	Общий уровень
ККС50	150	±0,003	±0,01	0,02	-	0,01	-	4	2
	200
	250
	300
ККС60	150	±0,003	±0,01	0,02	-	0,01	-	15	7
	200
	300
	400
	500	±0,003	±0,01	0,025	-	0,015	-	15	7
	600	±0,003	±0,01	0,025	-	0,015	-	15	7
ККС86	340	±0,003	±0,01	0,025	-	0,015	-	15	10
	440
	540
	640
	740	±0,003	±0,01	0,03	-	0,02	-	17	10
	940	±0,003	±0,01	0,04	-	0,03	-	25	10

Модель	Ход шарико-винтовой передачи (мм)	Длина гусеницы L2 (мм)	Скорость (мм/сек)
Модель	Ход шарико-винтовой передачи (мм)	Длина гусеницы L2 (мм)	Класс точности	Общий уровень
ККС50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
ККС60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
ККС86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480 г.	1050
		440	1480 г.	1050
		540	1480 г.	1050
		640	1480 г.	1050
		740	1480 г.	1050
		940	1220	870

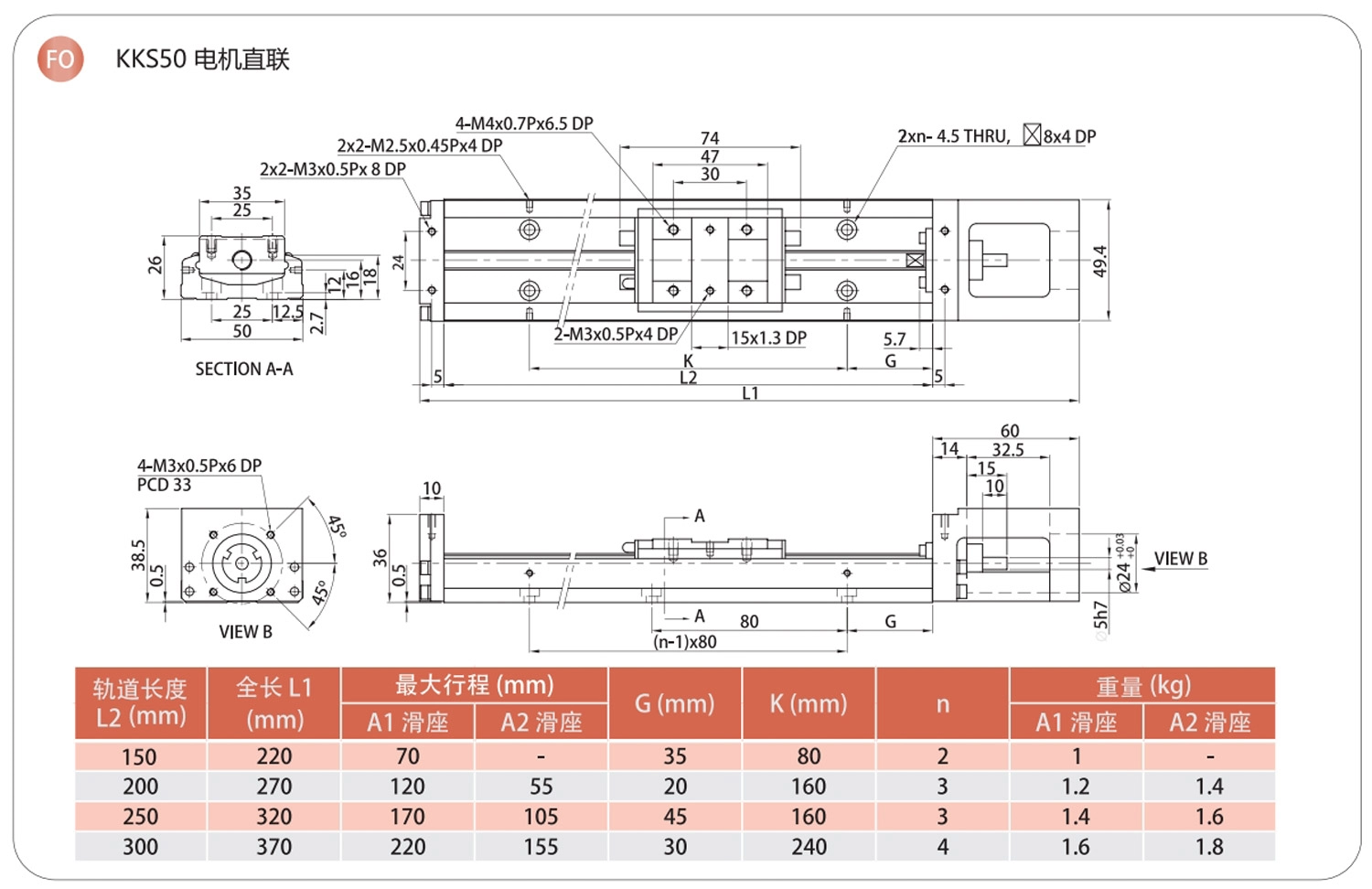

ФО-БК/НО-БК
