Легкий вес и длительный срок службы

Ширина корпуса: 82 мм

Повторяемость: ±0,01 мм

Горизонтальная нагрузка: 50 кг

Вертикальная нагрузка: 15 кг

Максимальная скорость: 1000 мм/с

Диапазон перемещения: 50-1050 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Жесткое усиление скользящего сиденья

Корпус и направляющая выполнены цельными, что решает проблему недостаточной жесткости и уменьшает ширину, сокращая монтажное пространство оборудования.

Простота в обслуживании

Обе стороны всей серии оснащены внешними маслозаливными форсунками, которые можно заправлять маслом напрямую без необходимости использования крышки. Специальная конструкция стальных ремней позволяет уменьшить образование ворса и подходит для использования в чистых помещениях.

Сборка, экономия времени и удобство.

Его можно закрепить сверху вниз или снизу вверх без демонтажа стальной полосы.
Добавьте опорную поверхность для установки сбоку корпуса. В нижней части корпуса имеется отверстие для установочного штифта.

Прочность увеличивается, а гладкость улучшается.

Благодаря использованию алюминиевой конструкции корпуса, его прочность значительно повышена. По сравнению с RMH5S/6S, стальная направляющая встроена в алюминиевый корпус и затем отшлифована, что повышает точность высоты и прямолинейности хода до уровня ниже ± 0,02 мм (по сравнению с RMH10/12).

Способ заказа

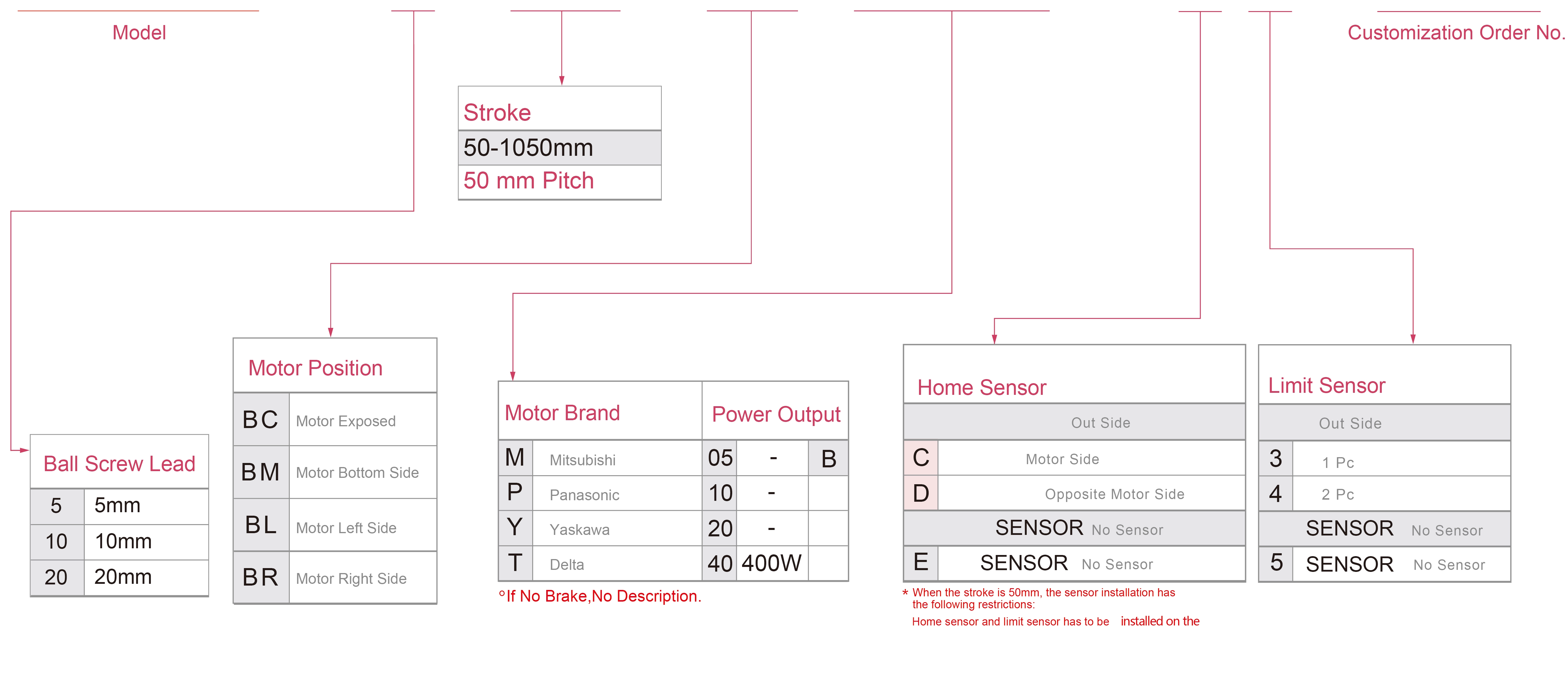

GRH8 - L10-100 -BC-M20B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Шаг шарикового винта (мм)		5	10	20
	Максимальная скорость (мм/с) ※1		250	500	1000
	Максимальная полезная нагрузка	Горизонтальный (кг)	50	30	18
		Вертикальный (кг)	15	8	3
	Номинальная тяга (Н)		683/1388	341/694	174/347
	Шаг спирали (мм) ※2		50-1050 мм/50 шаг
Детали	Мощность серводвигателя переменного тока (Вт)		200/400
	Диаметр шарикового винта (мм)		C7Ø16
	Высокопрочная линейная направляющая (мм)		Шариковинтовой привод
	Соединительная муфта (мм)		10X14/11
	Домашний датчик	Встроенный	EE-SX674(NPN)

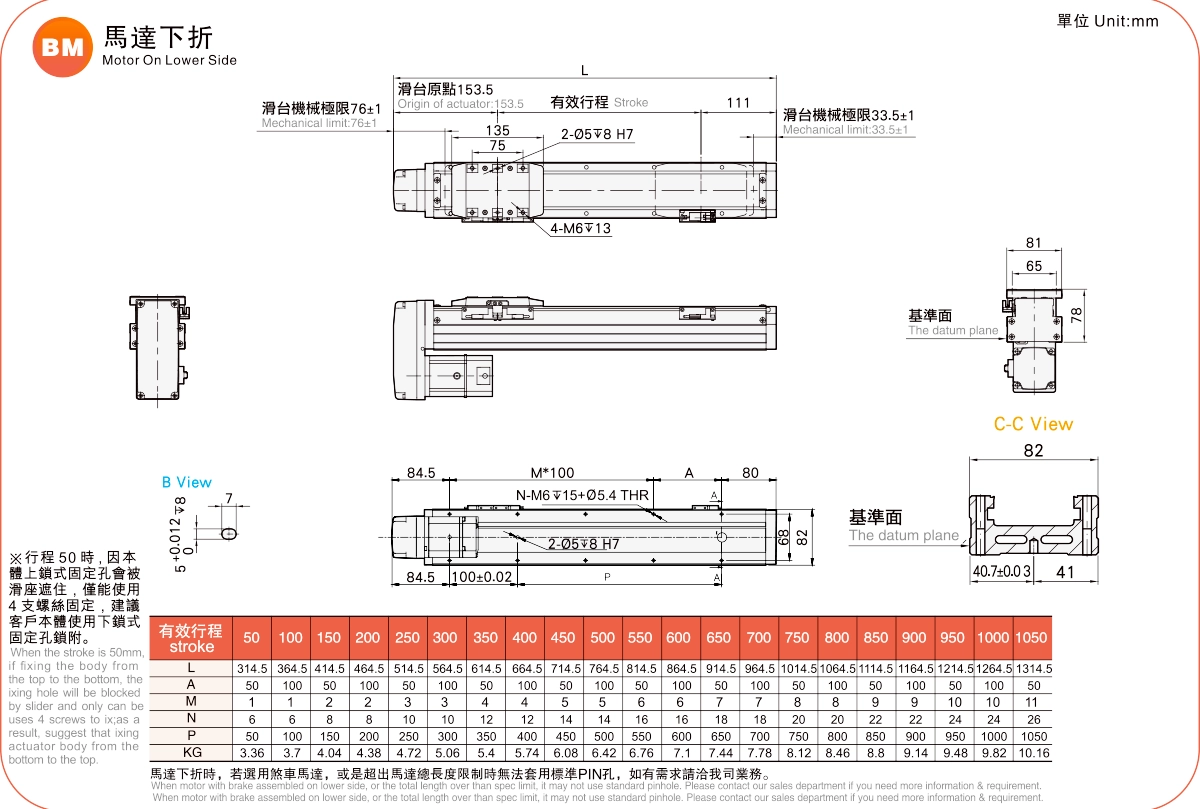

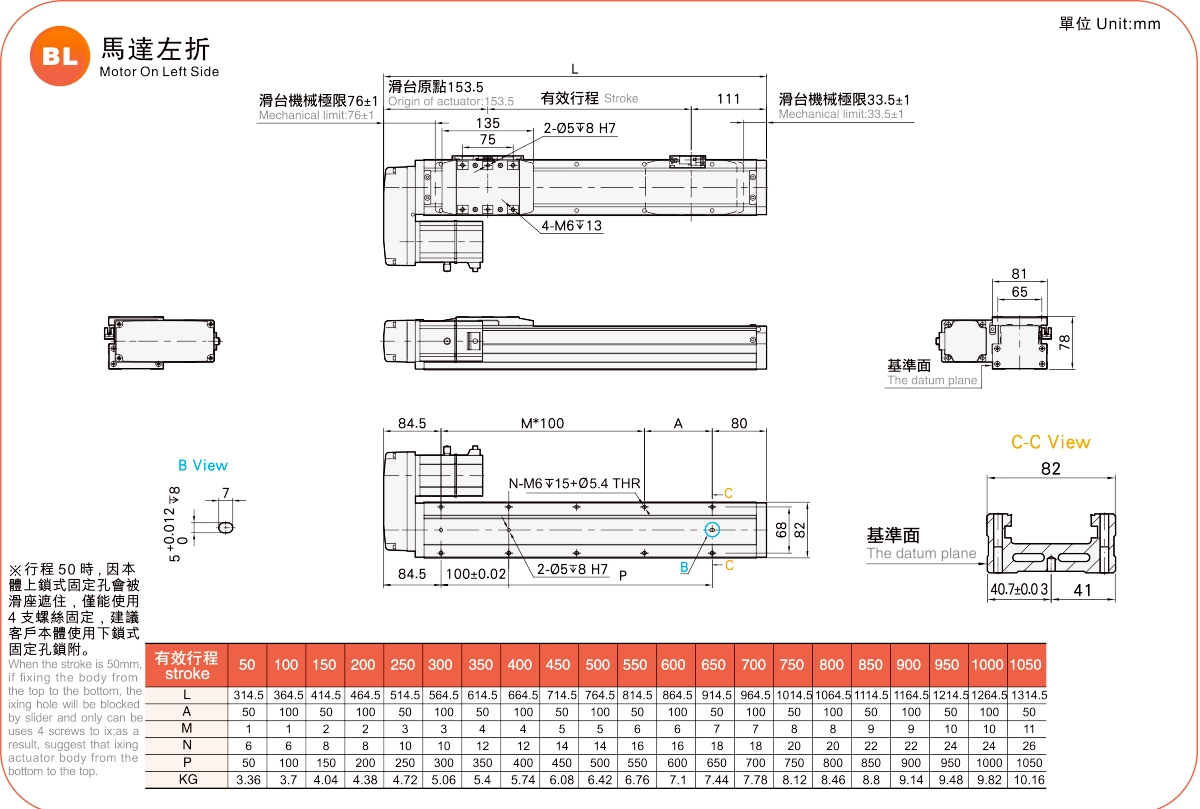

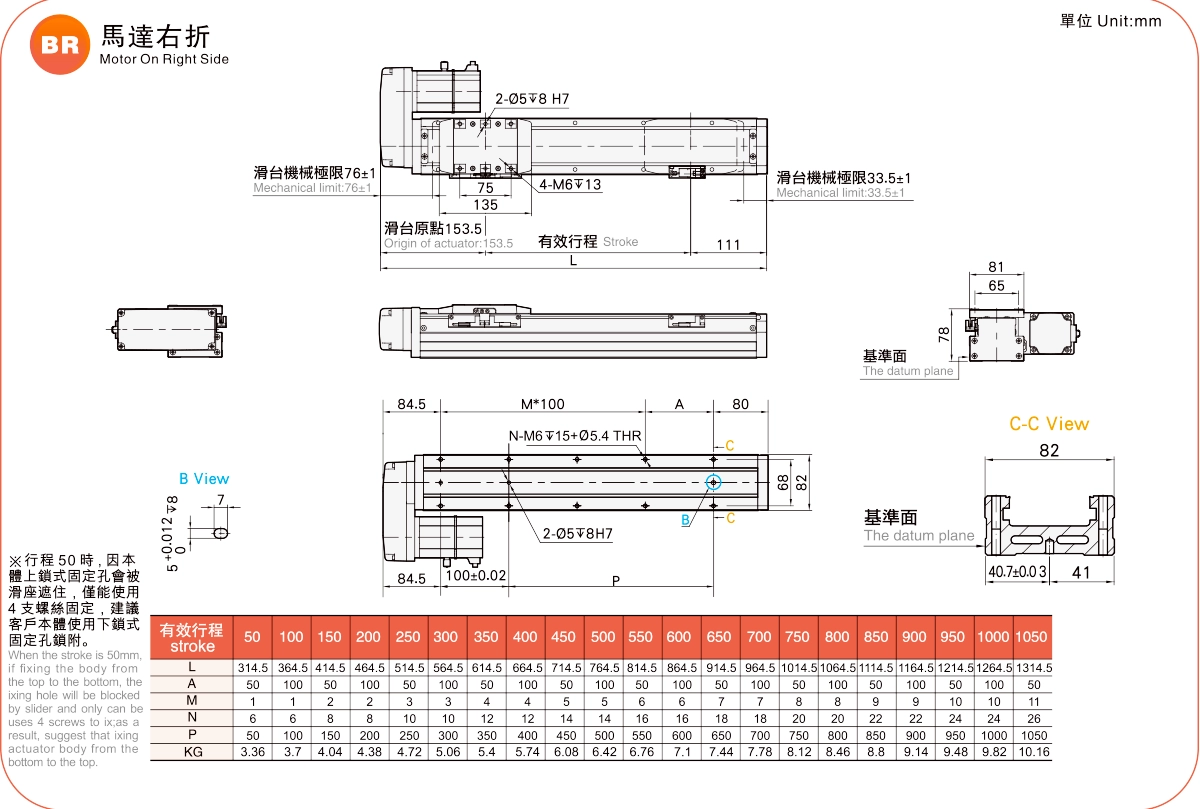

Расположение датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	20 кг	1560	153	237
	35 кг	890	81	126
	50 кг	550	53	82
Lead10	10 кг	1730	286	412
	20 кг	839	136	196
	30 кг	541	86	124
Lead20	6 кг	1213	403	493
	9 кг	800	264	323
	18 кг	592	194	238

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	20 кг	214	153	1435
	35 кг	113	81	845
	50 кг	74	53	506
Lead10	10 кг	370	286	1400
	20 кг	176	136	800
	30 кг	112	86	495
Lead20	6 кг	444	403	760
	9 кг	292	264	277
	18 кг	214	194	544

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	10 кг	331	331
	15 кг	220	220
	-	-	-
Lead10	5 кг	589	589
	8 кг	368	368
	-	-	-
Lead20	3 кг	935	935
	-	-	-
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	318
МП	318
МИСТЕР	626

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 4	50/100 Вт	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		ГРХ 5	100 Вт	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		ГРХ 7	100 Вт	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		ГРХ 8	200/400 Вт	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		ГРХ 12	400 Вт	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		ГРХ 15	750 Вт	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Максимальная скорость определяется максимальной частотой вращения сервомотора (3000 об/мин).

Шариковинтовой привод с длинным ходом

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 5М	100 Вт	54	±0,01	12	2	30	10	100
		ГРХ 8М	200/400 Вт	82	±0,01	16	5	50	15	250
		GRH 12M	400 Вт	120	±0,01	16	5	110	33	1600
