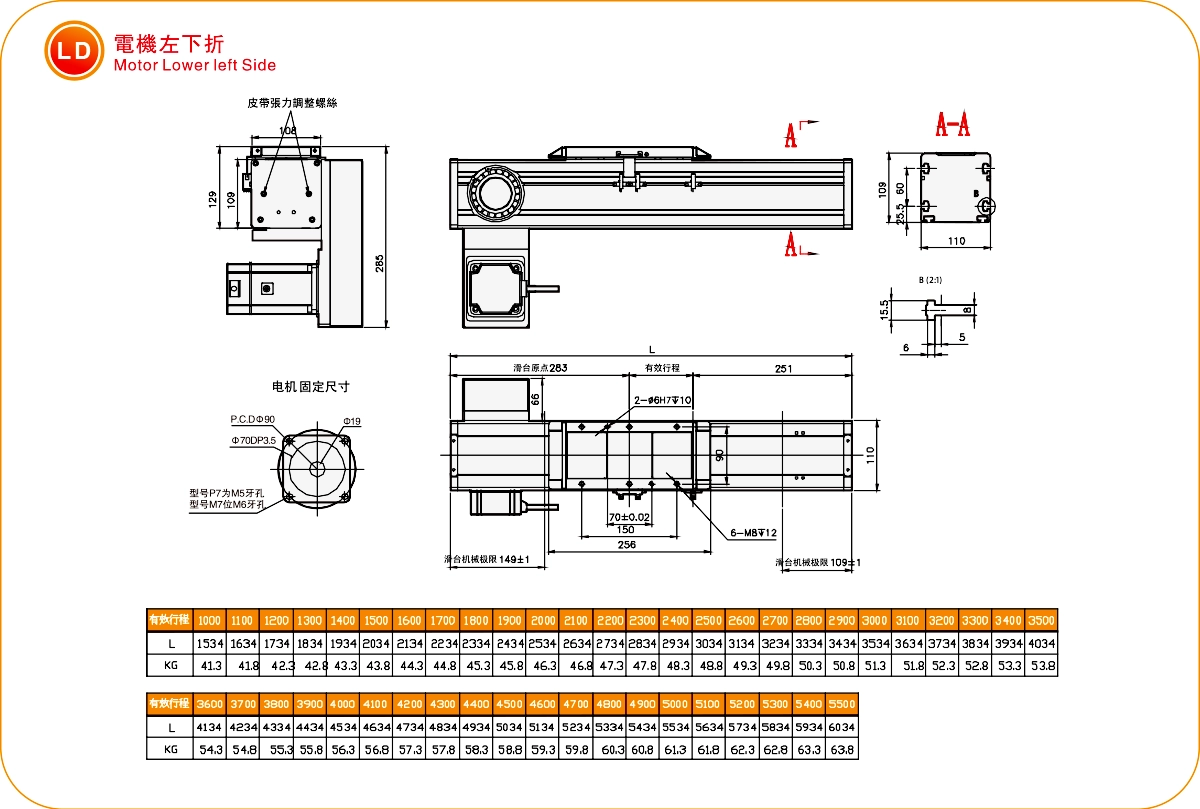

Текущее местоположение：Главная > Продукт > Стандартный ременный привод > Серия MKR > МКР110 > Левая сторона двигателя
Повторяемость: ±0,1 мм
Горизонтальная нагрузка: 200 кг
Длина провода: 280 мм
Максимальная скорость: 1400 мм/с
Шаг лопастей: 100-5500 мм
Установите время разгона и замедления двигателя на 0,2 секунды.
Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.
Срок доставки: 7-10 дней
| Спецификация | Повторяемость (мм) | ±0,1 | ||||||
| Свинец (мм) | 200 | |||||||
| Коэффициент снижения | 10:1 | 15:1 | 20:1 | |||||
| Максимальная скорость (мм/с) | 1400 | 933 | 700 | |||||
| Максимальная полезная нагрузка | Горизонтальный (кг) | 100 | 150 | 200 | ||||
| Вертикальный (кг) | 23 | 36 | 50 | |||||
| Номинальная тяга (Н) | 517 | 774 | 1034 | |||||
| Шаг спирали (мм) | Шаг 100-5500 мм/100 мм | |||||||
| Детали | Мощность серводвигателя переменного тока (Вт) | 750 Вт | ||||||
| Ширина шара (мм) | 50 | |||||||
| Высокопрочная линейная направляющая (мм) | W23XH19 | |||||||
| Домашний датчик | Снаружи | EE-SX672(NPN) | ||||||
| Горизонтальная установка | А | Б | С | |
| 10 ∶ 1 | 60 кг | 1110 | 195 | 25 |
| 80 кг | 750 | 126 | 16 | |
| 100 кг | 550 | 85 | 11 | |
| 15∶1 | 90 кг | 1400 | 160 | 20 |
| 120 кг | 940 | 100 | 13 | |
| 150 кг | 650 | 63 | 8 | |
| 20∶1 | 120 кг | 1400 | 115 | 15 |
| 160 кг | 900 | 65 | 8 | |
| 200 кг | 550 | 35 | 5 | |
| Монтаж на стену | А | Б | С | |
| 10 ∶ 1 | 60 кг | 25 | 195 | 1110 |
| 80 кг | 16 | 126 | 750 | |
| 100 кг | 11 | 85 | 550 | |
| 15∶1 | 90 кг | 20 | 160 | 1400 |
| 120 кг | 13 | 100 | 940 | |
| 150 кг | 8 | 63 | 650 | |
| 20∶1 | 120 кг | 15 | 115 | 1400 |
| 160 кг | 8 | 65 | 900 | |
| 200 кг | 5 | 35 | 550 | |

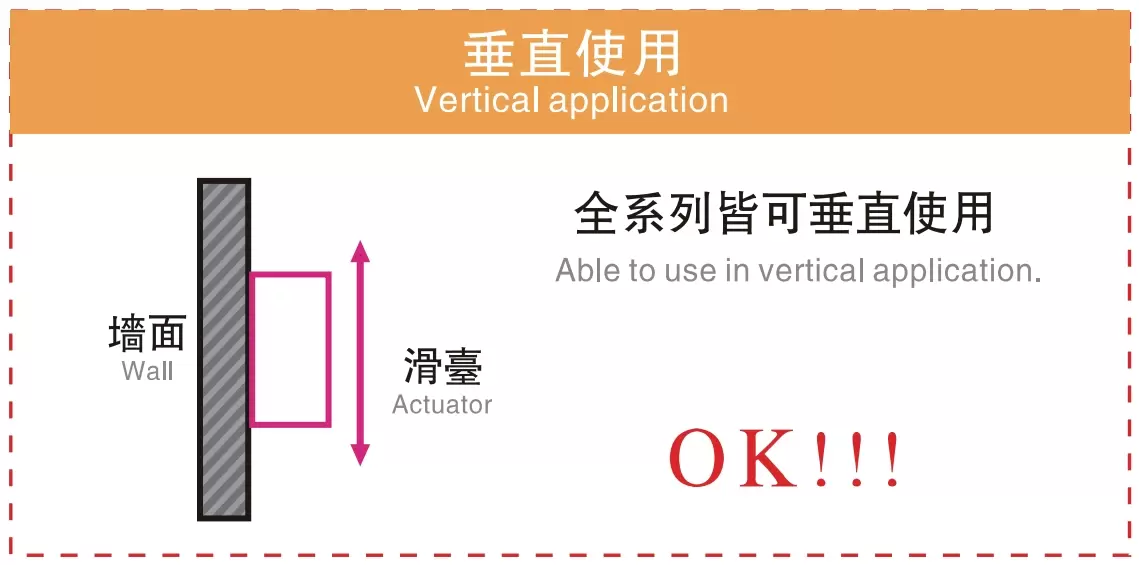

| Вертикальная установка | А | С | |
| 10 ∶ 1 | 12 кг | 1300 | 1300 |
| 18 кг | 870 | 870 | |
| 23 кг | 680 | 680 | |
| 15∶1 | 14 кг | 1480 | 1480 |
| 25 кг | 830 | 830 | |
| 36 кг | 575 | 575 | |
| 20∶1 | 30 кг | 750 | 750 |
| 40 кг | 560 | 560 | |
| 50 кг | 450 | 450 | |

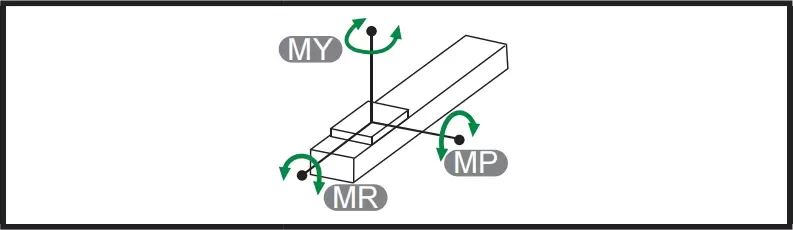

| МОЙ | 1479.3 |
| МП | 1479.3 |
| МИСТЕР | 189.7 |
| Использовать там, где | Режим движения | Технические характеристики модели | Редукционный механизм | Выход двигателя (в) | Ширина (мм) | Повторяемость (мм) | Технические характеристики ремня | Максимальная полезная нагрузка (кг) | Максимальная скорость (мм/с) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина ремня (мм) | Свинец (мм) | Горизонтальный | Вертикальный | ||||||||
| Стандарт | Ремень ГРМ | МКР40 | Да | 100 Вт | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| МКР65 | Да | 400 Вт | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| МКР80 | Да | 750 Вт | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| МКР110 | Да | 750 Вт/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | Да | 400 Вт | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
