Легкий вес и длительный срок службы

Точность повторяемости: ±0,003 мм.

Максимальная сила: 352 Н

Непрерывная сила: 160 Н

Вес непрерывной обработки: 25 кг

Стандартный ход:

1-одиночный двигатель: 112-2704/96 мм

Стандартный ход:

2-двойной ход: 138-2730/96 мм

Максимальная скорость: 2500 мм/с

PDF

3D загрузка

Cadenas3 Скачать

Выбирается несколько драйверов и используются импортные бесшумные высокоточные направляющие.

Он может эффективно снизить шум во время работы, улучшить плавность хода, срок службы и эффективность смазки. Подходит для высокотехнологичных производств, требующих высокой скорости, спокойствия и низкого уровня выбросов пыли.

Корпус повышенной жесткости

Приняв интегрированную алюминиевую экструзионную конструкцию и проведя элементный анализ, удалось получить структурную конструкцию с оптимальным соотношением жесткости и веса.

Специальная конструкция пряжки с магнитной пластиной

Преимущество: предотвращает падение посторонних предметов и не повреждает внутренние компоненты. Простота в обслуживании, долгий срок службы!

Считывающая головка оптической линейки

Эластичная комбинация оптической линейки или магнитной линейки.

Способ заказа

LPD12- C1-S-96-M-10-P-C4-1-3-0001

Спецификация

Каталог	Характеристики круга проволоки	P40-C2-S	P40-C4-S
Спецификация	Повторяемость (мм)	±0,003
	Максимальная полезная нагрузка (кг)	20	25
	Максимальная скорость (мм/с)	2500
	Непрерывная тяга (Н)	80	160
	Пиковая тяга (Н)	176	352
	Непрерывный ток (Амс)	3.3	3.3
	Пиковый ток (оружие)	10,5	10,5
	Силовая константа (Н/Ас)	24.2	48,4
	Индуктивность (мГн)	18,7	37,6
	Сопротивление (Ом)	3.4	6,8
	Расстояние магнитного полюса (мм)	24

Расположение датчика

※1 Значение ускорения и замедления установлено на 0,2 секунды.

※2 Когда ход превышает 600 мм, происходит биение ШВП. В таких обстоятельствах мы рекомендуем снизить рабочую скорость. Для получения подробной информации перейдите на страницу P85.

Срок эксплуатации составляет 10 000 км при использовании изделия в заданных условиях.

Информация о данных не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		Нагрузка	А	Б	С
Нагрузка	P40-C2-S	5 кг	600	500	800
		10 кг	500	300	450
		15 кг	350	150	300
		20 кг	250	100	150
	P40-C4-S	10 кг	500	300	400
		15 кг	350	200	250
		20 кг	250	100	150
		25 кг	200	100	100

(Единица измерения: мм)

Установка на стену		Нагрузка	А	Б	С
Нагрузка	P40-C2-S	5 кг	800	500	550
		10 кг	450	300	450
		15 кг	300	150	300
		20 кг	150	100	200
	P40-C4-S	10 кг	400	300	450
		15 кг	250	200	300
		20 кг	150	100	200
		25 кг	100	100	100

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	462
член парламента	462
МИСТЕР	385

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Связь между скоростью и ускорением

P40-C2-S

Скорость (м/с) Ускорение (G) Нагрузка (кг)	1м/с	1,5 м/с	2м/с	2,5 м/с	3м/с	3,5 м/с
5	2	2	2	1,8	1,7	1,5
10	1.3	1.3	1.2	1.2	1.1	1
15	0,9	0,7	0,8	0,8	0,7	0,7
20	0,7	0,7	0,7	0,6	0,6	0,5

P40-C4-S

Скорость (м/с) Ускорение (G) Нагрузка (кг)	1м/с	1,5 м/с	2м/с	2,5 м/с	3м/с	3,5 м/с
10	2,5	2,5	2.4	2.4	2.3	1,9
15	1,7	1,6	1,6	1,6	1,5	1.3
20	1,4	1,4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0,8

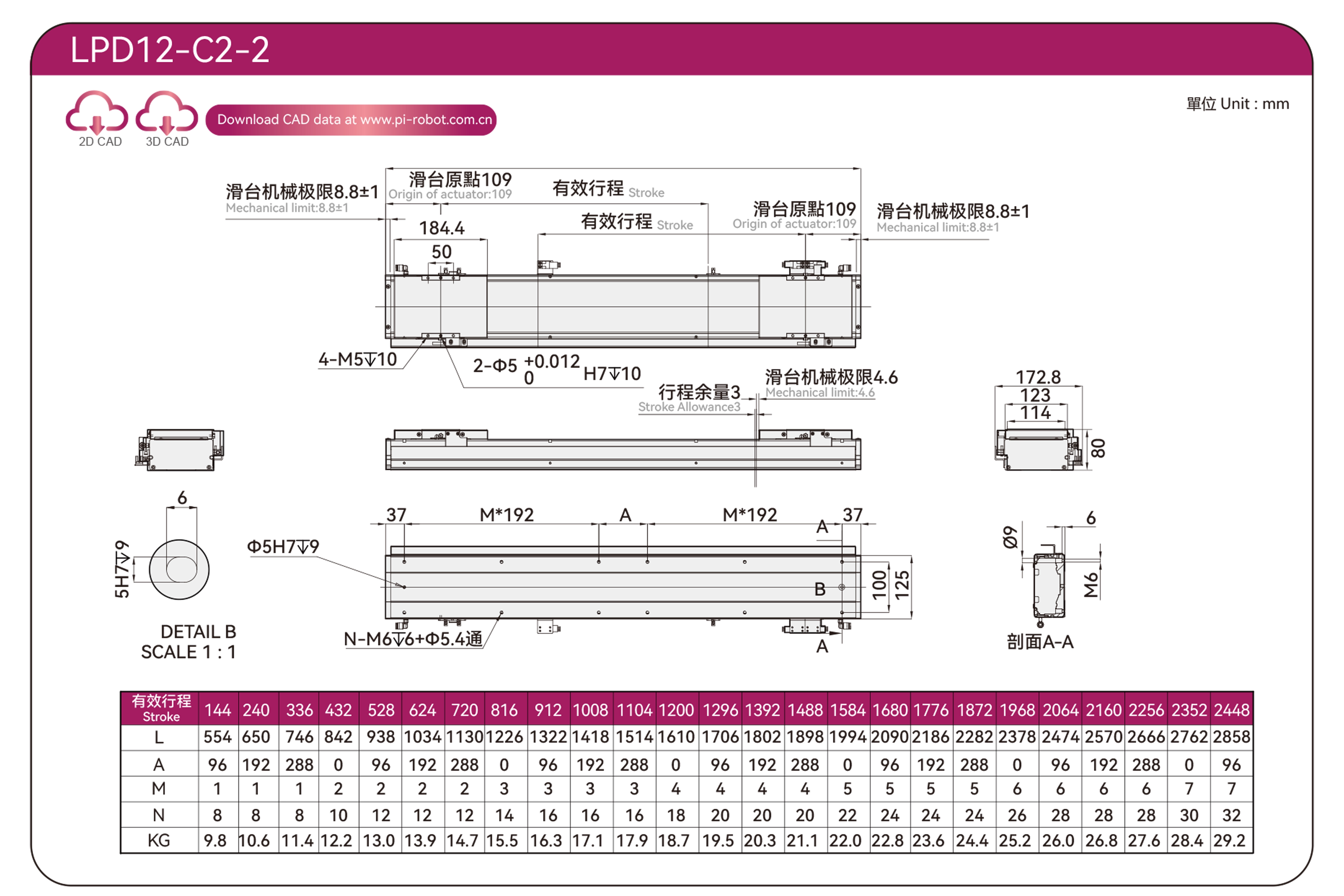

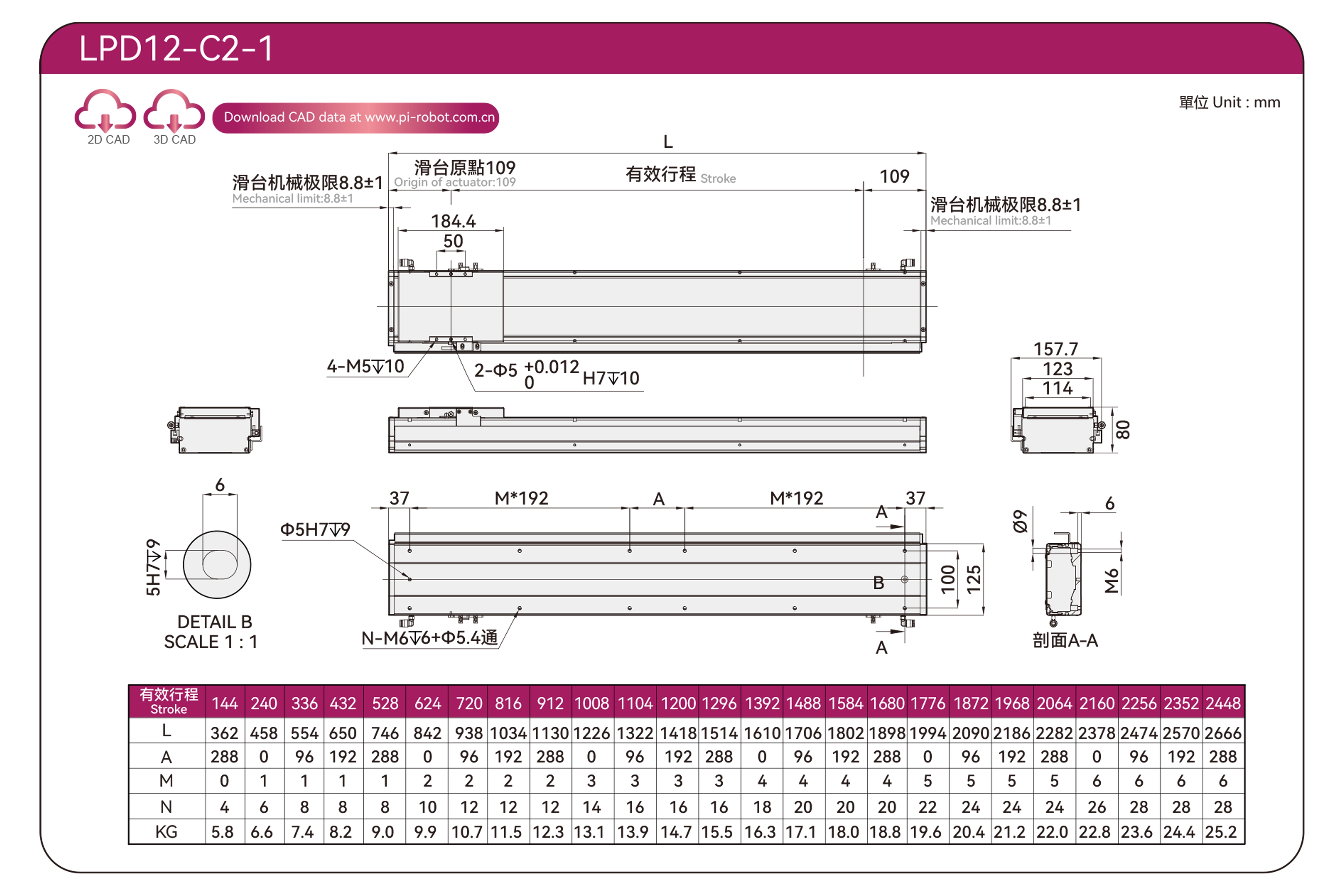

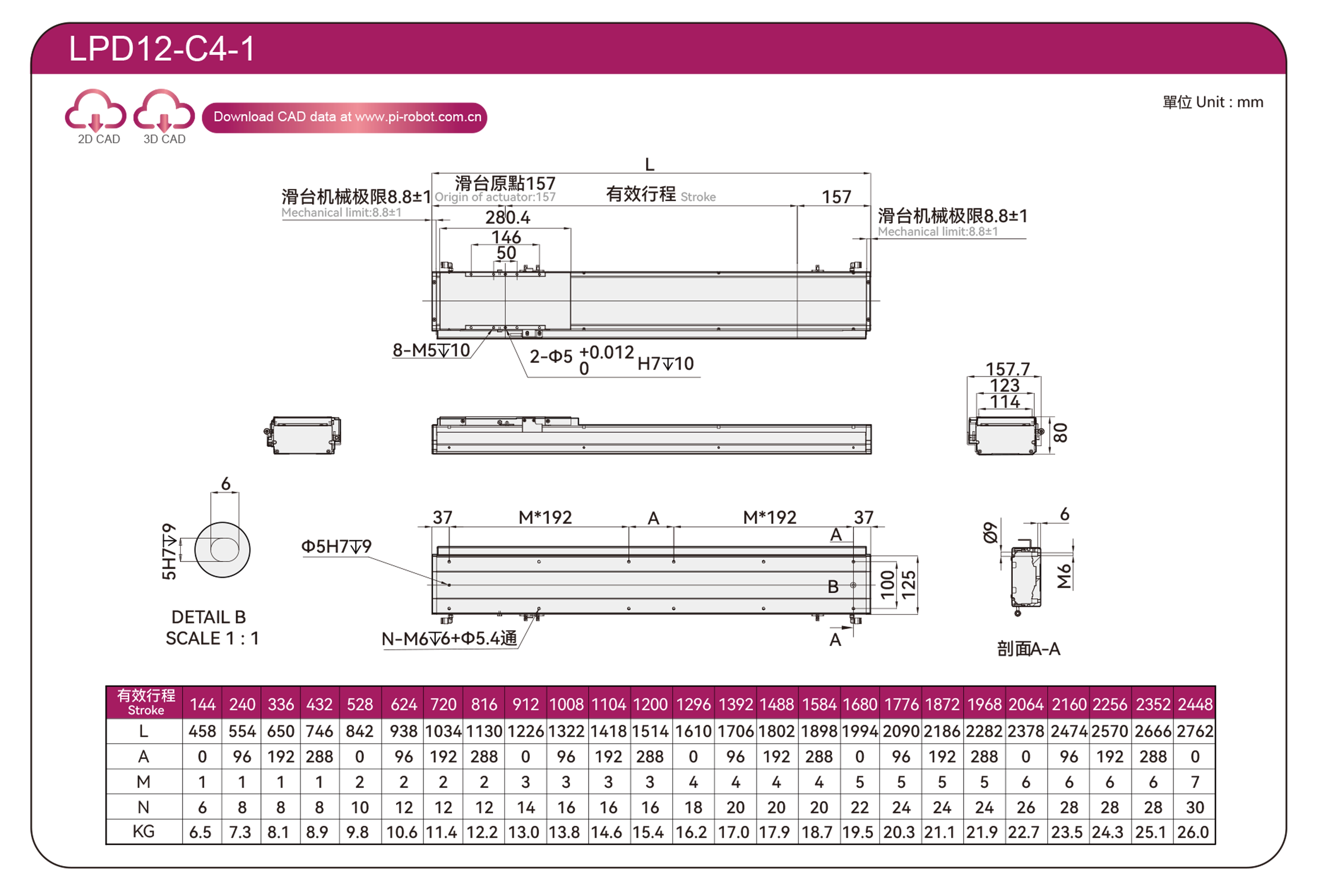

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Технические характеристики двигателя	Ширина корпуса (мм)	Высота корпуса (мм)	Повторяемость (мм)	Непрерывная тяга (Н)	Пиковая тяга (Н)	lrms(А)	Максимальная полезная нагрузка (кг)	Максимальная скорость (мм/с) *1
Стандартный	Робот с линейным двигателем	ЛПД12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		ЛПД12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		ЛПД14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		ЛПД14	P44-C5-P	135	84	±0,003	240	528	6,8	50
		ЛПД16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		ЛПД16	P64-C5-P	155	87	±0,003	440	1795 г.	6,8	100
		ЛПД20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		ЛПД20	P88-C6-P	200	93	±0,003	816	1795 г.	6,8	100
