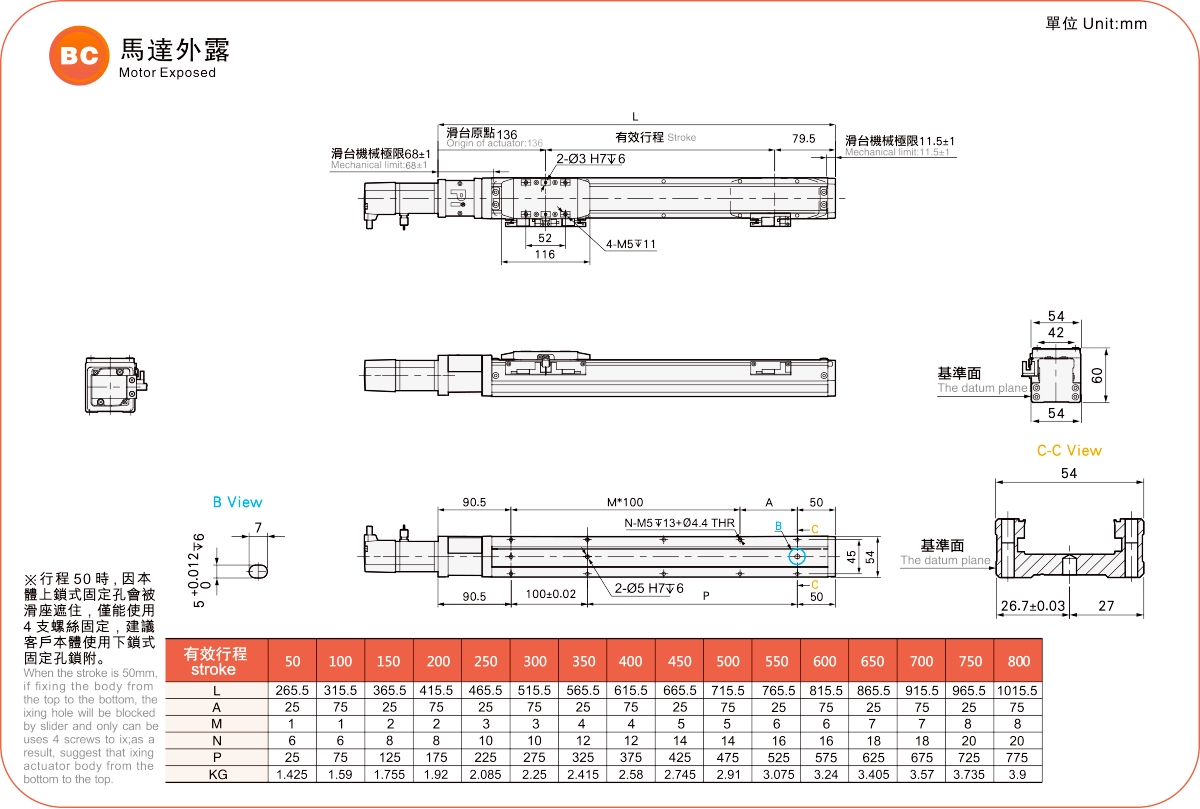

Текущее местоположение：Главная > Продукт > Стандартный шариковинтовой привод > Серия GRH > GRH5 > Двигатель открыт

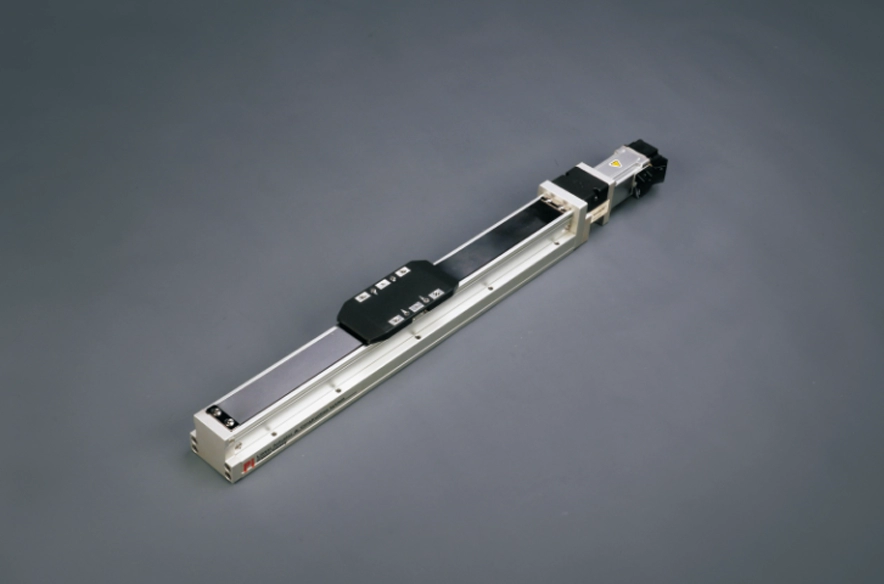

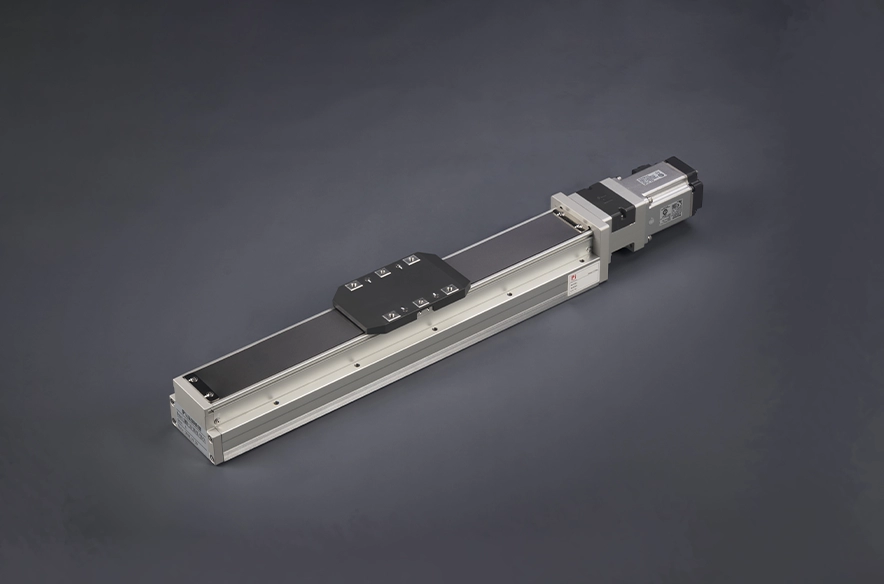

Легкий вес и длительный срок службы

Ширина корпуса: 54 мм

Повторяемость: ±0,01 мм

Горизонтальная нагрузка: 30 кг

Вертикальная нагрузка: 10 кг

Максимальная скорость: 1000 мм/с

Диапазон перемещения: 50-800 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Жесткое усиление скользящего сиденья

Корпус и направляющая выполнены цельными, что решает проблему недостаточной жесткости и уменьшает ширину, сокращая монтажное пространство оборудования.

Простота в обслуживании

Обе стороны всей серии оснащены внешними маслозаливными форсунками, которые можно заправлять маслом напрямую без необходимости использования крышки. Специальная конструкция стальных ремней позволяет уменьшить образование ворса и подходит для использования в чистых помещениях.

Сборка, экономия времени и удобство.

Его можно закрепить сверху вниз или снизу вверх без демонтажа стальной полосы.
Добавьте опорную поверхность для установки сбоку корпуса. В нижней части корпуса имеется отверстие для установочного штифта.

Прочность увеличивается, а гладкость улучшается.

Благодаря использованию алюминиевой конструкции корпуса, его прочность значительно повышена. По сравнению с RMH5S/6S, стальная направляющая встроена в алюминиевый корпус и затем отшлифована, что повышает точность высоты и прямолинейности хода до уровня ниже ± 0,02 мм (по сравнению с RMH10/12).

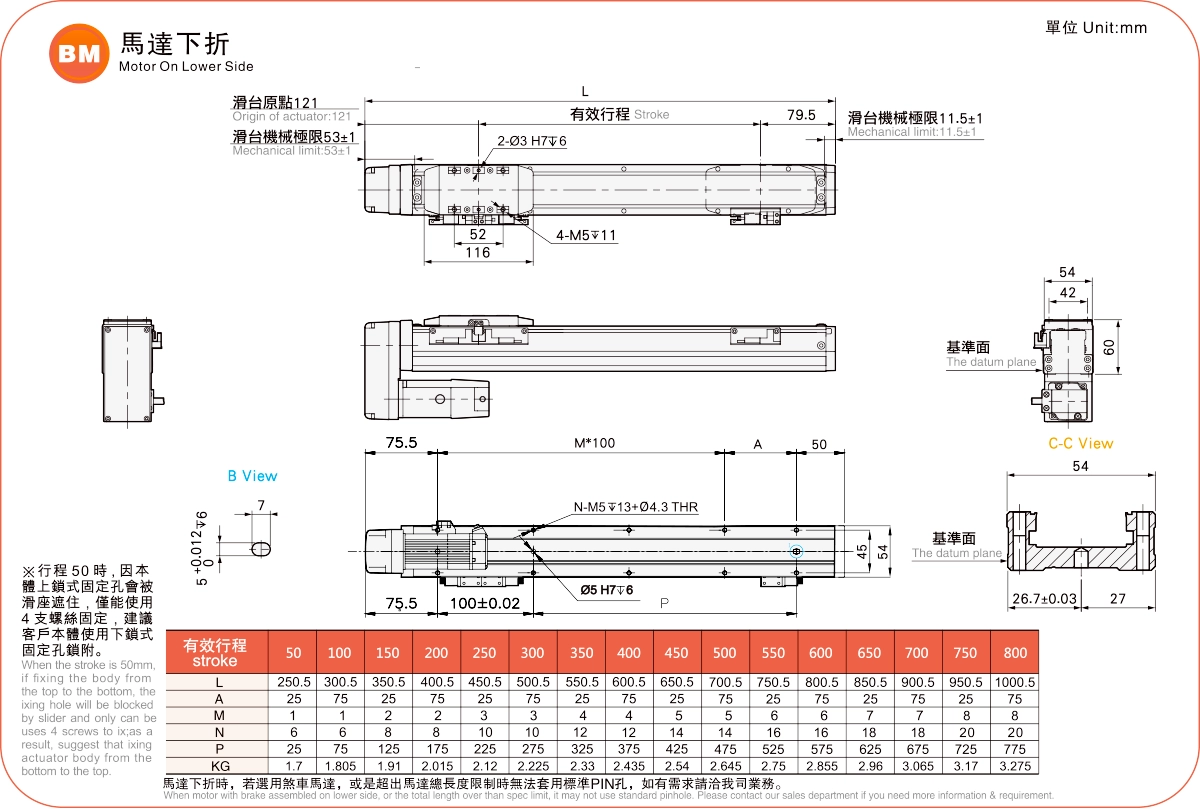

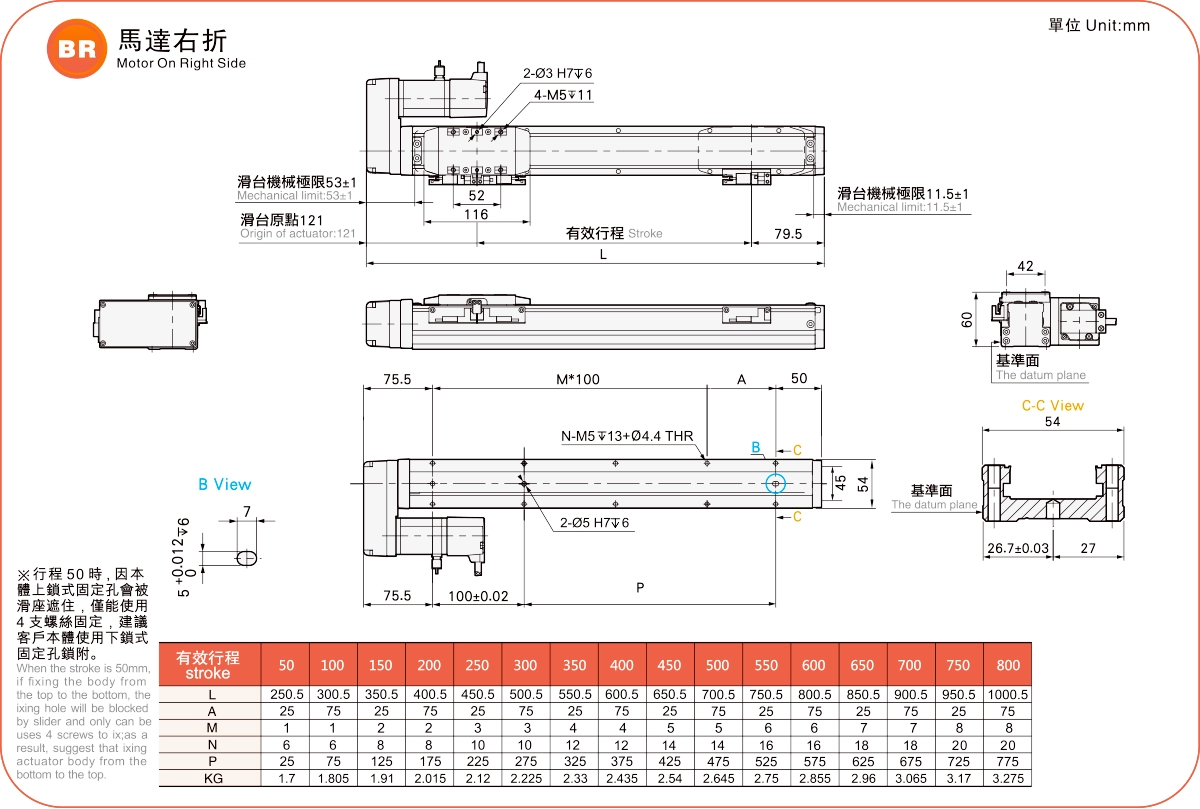

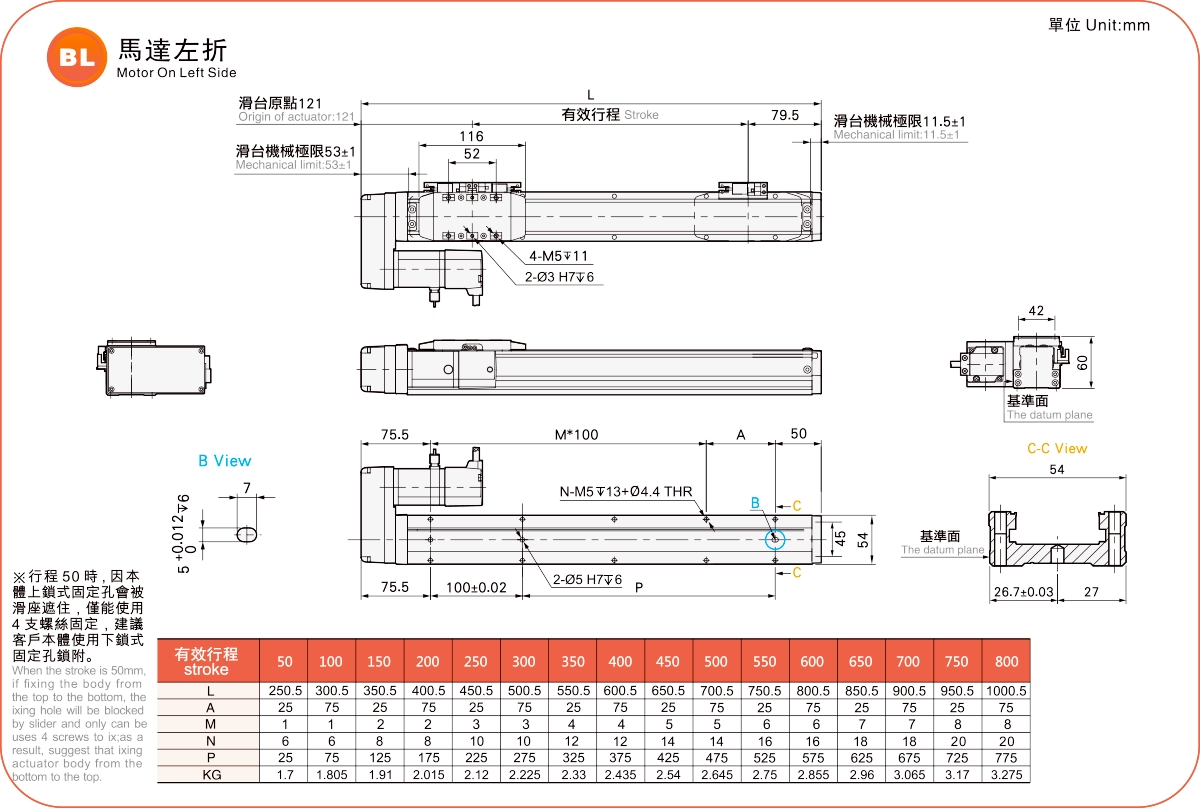

Способ заказа

GRH5 - L5-100- BC- M10B - C4 - 0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Шаг шарикового винта (мм)		2	5	10	20
	Максимальная скорость (мм/с)		100	250	500	1000
	Максимальная полезная нагрузка	Горизонтальный (кг)	30	30	15	10
		Вертикальный (кг)	10	10	5	2.5
	Номинальная тяга (Н)		854	341	170	85
	Шаг спирали (мм)		Шаг 50-800 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		100
	Диаметр шарикового винта (мм)		C7Ø12
	Соединительная муфта (мм)		7х8
	Домашний датчик	Снаружи	EE-SX674(NPN)

Расположение датчиков

Значение ускорения и замедления установлено на уровне 0,2 секунды.

*При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead2	10 кг	900	100	135
	20 кг	700	45	60
	30 кг	550	25	35
Lead5	10 кг	655	75	100
	20 кг	440	32	45
	30 кг	270	19	25
Lead10	5 кг	600	145	185
	10 кг	370	70	85
	15 кг	250	42	52
Lead20	5 кг	320	120	130
	8 кг	220	70	00
	10 кг	175	55	60

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead2	10 кг	135	100	900
	20 кг	60	45	700
	30 кг	37	27	550
Lead5	10 кг	100	75	650
	20 кг	45	32	420
	30 кг	25	19	260
Lead10	5 кг	180	145	600
	10 кг	85	68	370
	15 кг	52	42	250
Lead20	5 кг	130	120	320
	8 кг	75	70	220
	10 кг	60	55	170

(Единица измерения: мм)

Вертикальная установка		А	С
Lead2	6 кг	180	180
	8 кг	135	135
	10 кг	110	110
Lead5	6 кг	145	145
	8 кг	110	110
	10 кг	90	90
Lead10	1 кг	800	800
	3 кг	260	260
	5 кг	155	155
Lead20	1 кг	600	600
	2 кг	300	300
	2,5 кг	250	250

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	103
МП	103
МИСТЕР	144

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 4	50/100 Вт	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		ГРХ 5	100 Вт	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		ГРХ 7	100 Вт	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		ГРХ 8	200/400 Вт	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		ГРХ 12	400 Вт	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		ГРХ 15	750 Вт	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Максимальная скорость определяется максимальной частотой вращения сервомотора (3000 об/мин).

Шариковинтовой привод с длинным ходом

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 5М	100 Вт	54	±0,01	12	2	30	10	100
		ГРХ 8М	200/400 Вт	82	±0,01	16	5	50	15	250
		GRH 12M	400 Вт	120	±0,01	16	5	110	33	1600
