Легкий вес и длительный срок службы

Ось X(GRH12)

Повторяемость: ± 0,005 (мм)

Ход шарикового винта: 20 (мм)

Максимальная скорость: 1000 (мм/с)

Ход: 50-1100 (мм), шаг 50 мм

Выход серводвигателя переменного тока: 200 (Вт)

Ось Y( GRH8 )

Повторяемость: ±0,005 (мм)

Ход шарикового винта: 10 (мм)

Максимальная скорость: 500 (мм/с)

Ход: 100-500 (мм), шаг 50 мм

Выход серводвигателя переменного тока: 100 (Вт)

Ось Z(GRH5)

Повторяемость: ± 0,005 (мм)

Ход шарикового винта: 2 (мм)

Максимальная скорость: 100 (мм/с)

Ход: 50-100 (мм), шаг 50 мм

Выход серводвигателя переменного тока: 50 (Вт)

Максимальная нагрузка по оси Z: 10 (кг)

PDF

3D загрузка

Cadenas3 Скачать

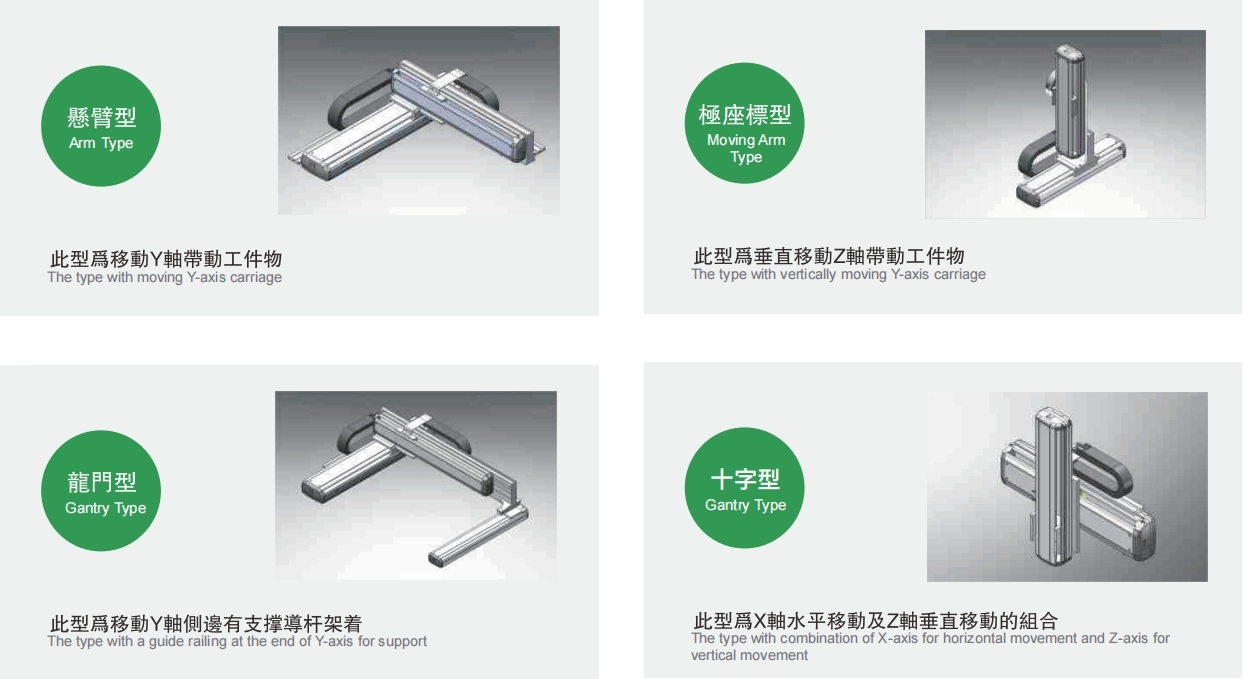

Объяснение многоосной комбинации

Благодаря множеству комбинаций одноосных подвижных столов мы разработали 2- и 3-осевые многоосные ручные операции
(1) По сравнению с вертикальными многосекционными роботами низкая цена
(2) Продуманная механическая конструкция обеспечивает высокую жесткость ортогональных роботов, что может уменьшить вибрацию и деформацию
(3) Различные возможные комбинации одноосных подвижных столов

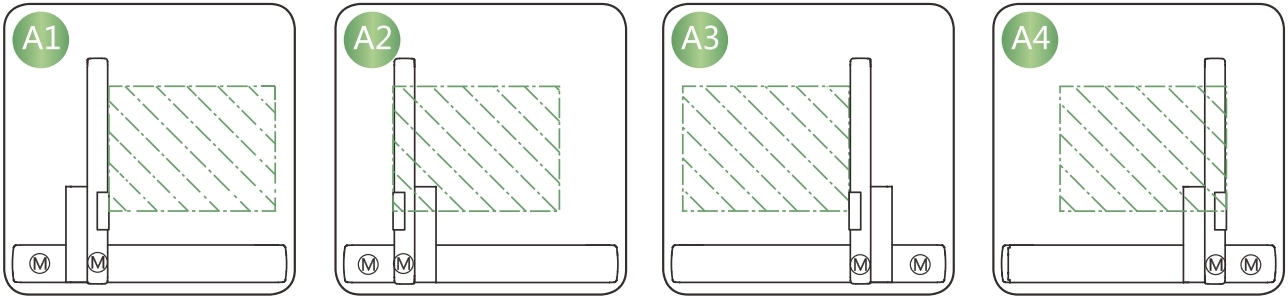

Направление подключения

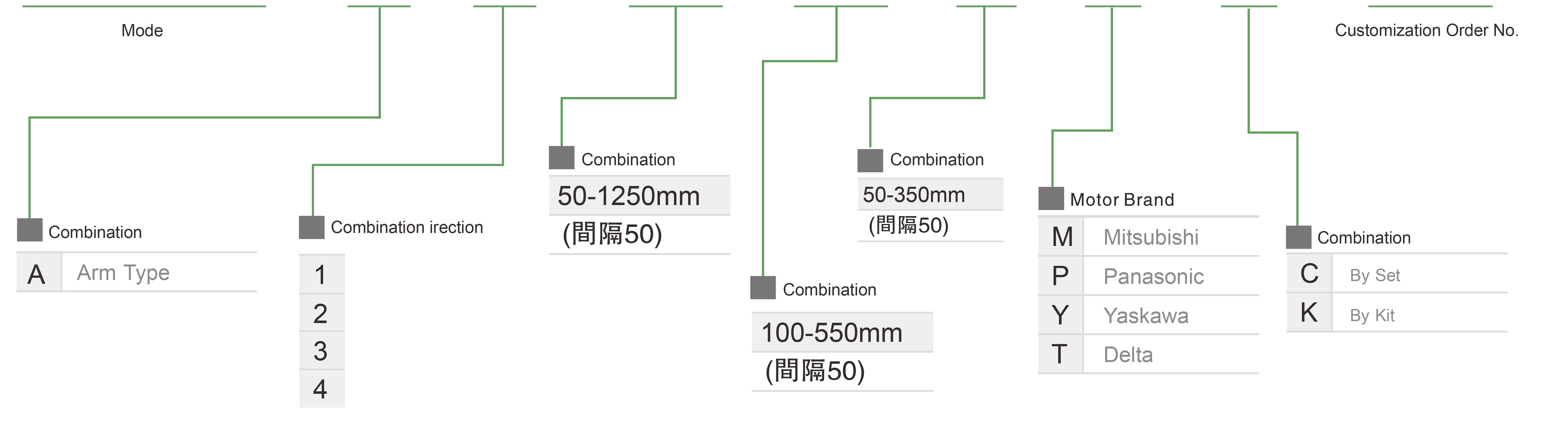

Способ заказа

XYGH432 - А - 1 - 300 - 300 - 100 - М - С - 0001

Спецификация

Элемент	ось X	ось Y
Тип модели	ГРХ5	ГРХ4
Повторяемость (мм)	±0,005	±0,005
Ход шарико-винтовой передачи (мм)	20	2
Максимальная скорость (мм/с) ※1	1000	100
Ход 50 мм Шаг (мм)	50-800	100-300
Выходная мощность серводвигателя переменного тока (Вт)	100	50
Среда	0~40°C, относительная влажность ниже 85%

※2 Максимальная скорость указана для серводвигателя переменного тока со скоростью 3000 об/мин.

Максимальная полезная нагрузка

Ход Y (мм)	100	150	200	250	300
Y Полезная нагрузка (кг)	4,5	3,9	3.6	3	2,8

*Только для горизонтальной установки

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Комбинация	Номера осей	Вести			Максимальная скорость (мм/с)			Ход (мм)
Использовать Где	Режим движения	Спецификация модели	Комбинация	Номера осей	Ось X	Ось Y	Ось Z	Ось X	Ось Y	Ось Z	Ось X	Ось Y	Ось Z
Стандартный	Шариковый винт	XYGH210-А	Тип руки	2-осевой	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-А			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-А			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-А			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-А			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-А			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-А		3 оси	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-А		3 оси	20	10	5	1000	500	250	500~1250	100~550	50~350

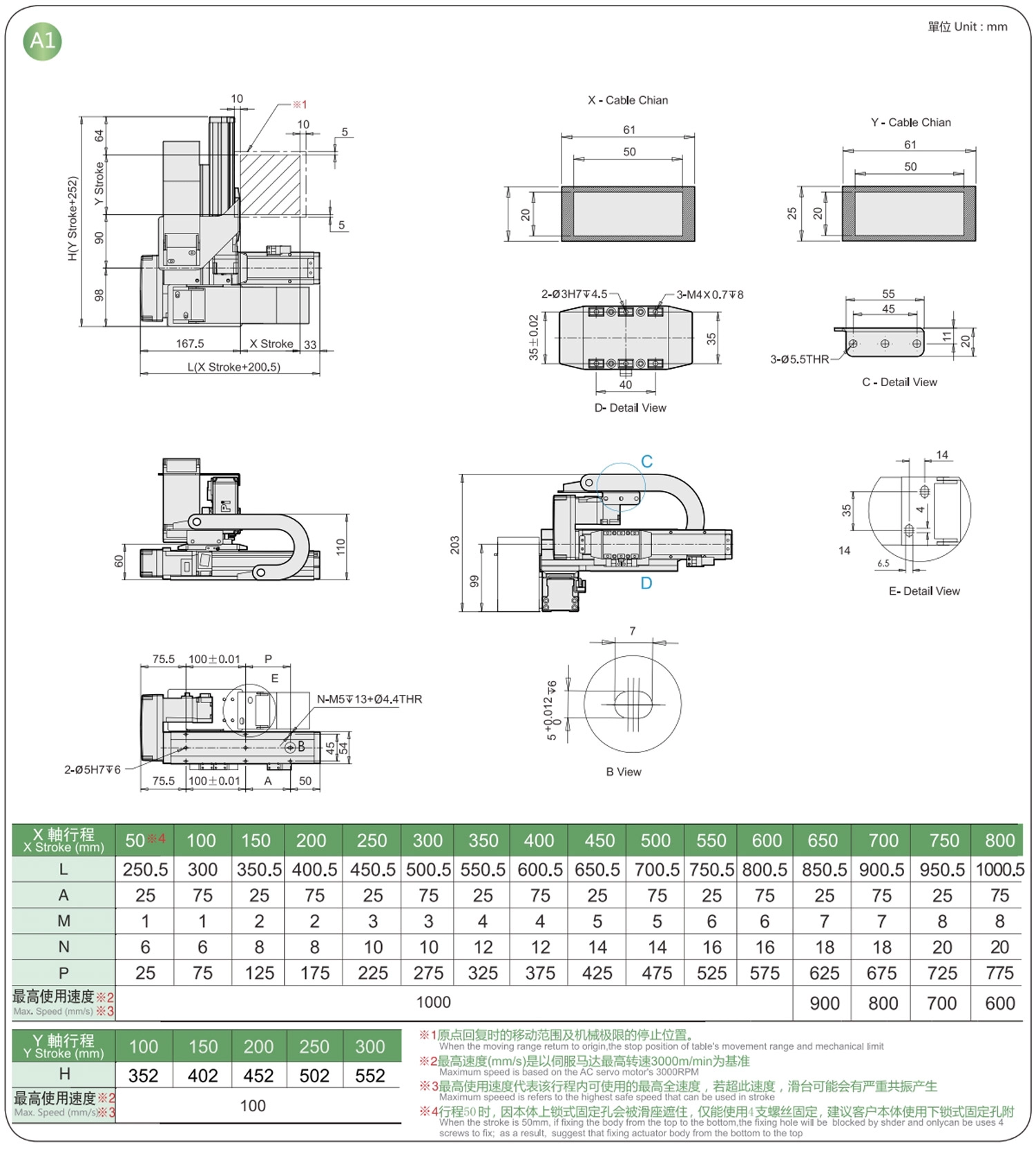

А1
