Легкий вес и длительный срок службы

Ширина корпуса: 60-200 мм

Повторяемость: ±0,005/0,01 мм

Горизонтальная нагрузка: 150 кг

Вертикальная нагрузка: 55 кг

Максимальная скорость: 250 мм/с

Диапазон хода: 800-2600 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Объяснение многоосевой комбинации

Благодаря множеству комбинаций одноосевых подвижных столов мы разработали 2-осевые и 3-осевые многоосевые системы ручного управления
(1) По сравнению с вертикальными многосекционными роботами, низкая цена
(2) Продуманная механическая конструкция обеспечивает высокую жесткость ортогональных роботов, что позволяет снизить вибрацию и деформацию
(3) Различные возможные комбинации одноосевых подвижных столов

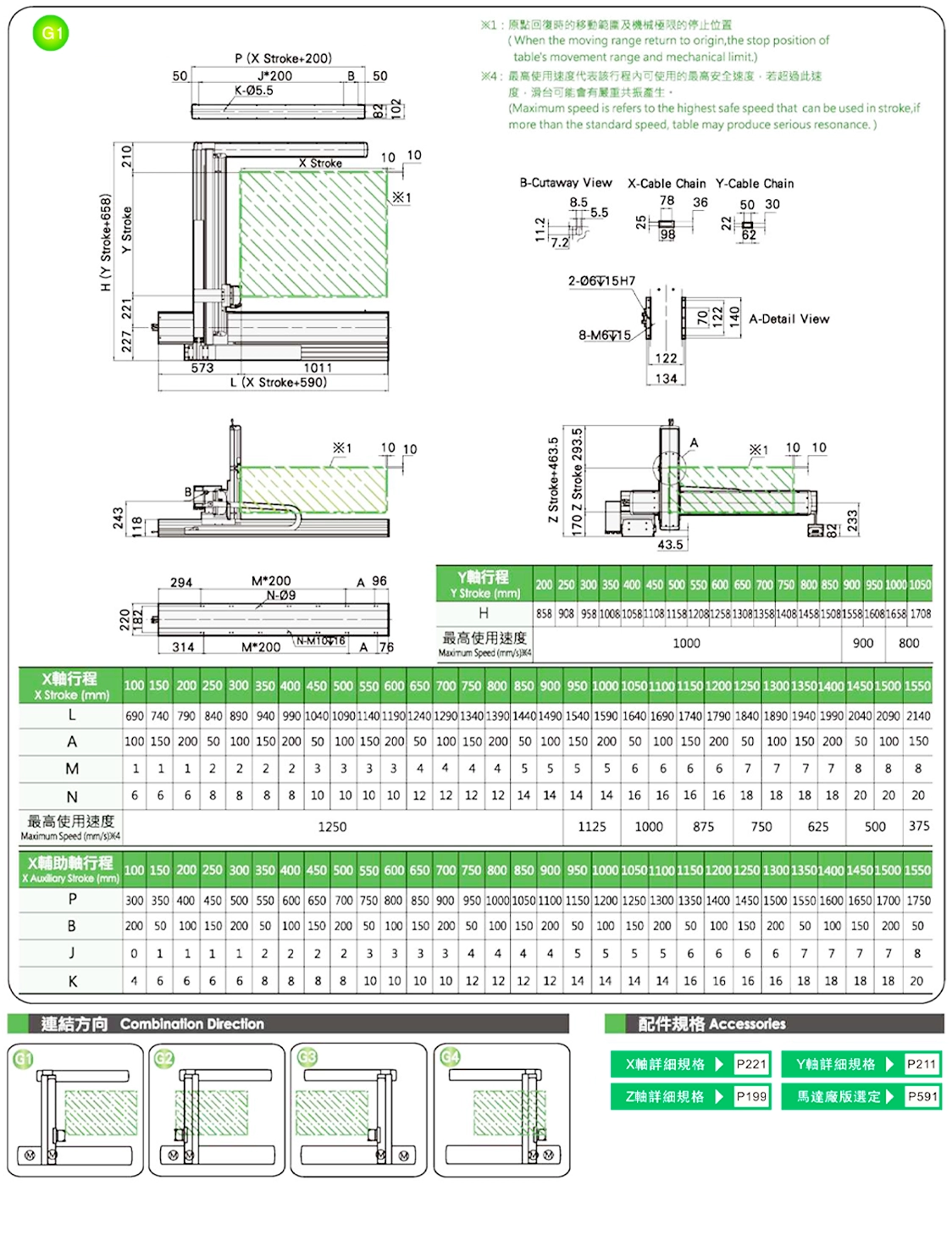

Направление соединения

Способ заказа

XYGH650-A 1-600-300- M - C - 0001

Технические характеристики нагрузки

Элемент	Ось X	Ось Y
Тип модели	GRH5	GRH4
Повторяемость (мм)	±0,01	±0,01
Шаг шарикового винта (мм)	20	2
Максимальная скорость (мм/с) ※1	1000	100
Ход поршня: 50 мм. Шаг резьбы: (мм)	100-1050	50-650
Выходная мощность серводвигателя переменного тока (Вт)	400	200
Среда	0–40 °C, относительная влажность ниже 85%.

※2 Максимальная скорость рассчитана на основе работы серводвигателя переменного тока со скоростью 3000 об/мин.

Максимальная полезная нагрузка

Ход по оси Y (мм)	50	150	250	350	450	550	650
Полезная нагрузка (кг)	24	20	17	15	13	11	9

*Только для горизонтальной установки

Технические характеристики электропривода

Использовать там, где	Режим движения	Спецификация	Комбинация	Номера осей	Максимальная скорость (мм/с)			Ход поршня (мм)
Использовать там, где	Режим движения	Спецификация	Комбинация	Номера осей	Ось X	Ось Y	Ось Z	Ось X	Ось Y	Ось Z
Стандарт	Шариковый винт	XYMH440-A	А	2 оси	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 оси	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	Г	2 оси	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 оси	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 оси	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 оси	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	П	2 оси	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 оси	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 оси	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	Ф	2 оси	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH440-A1
