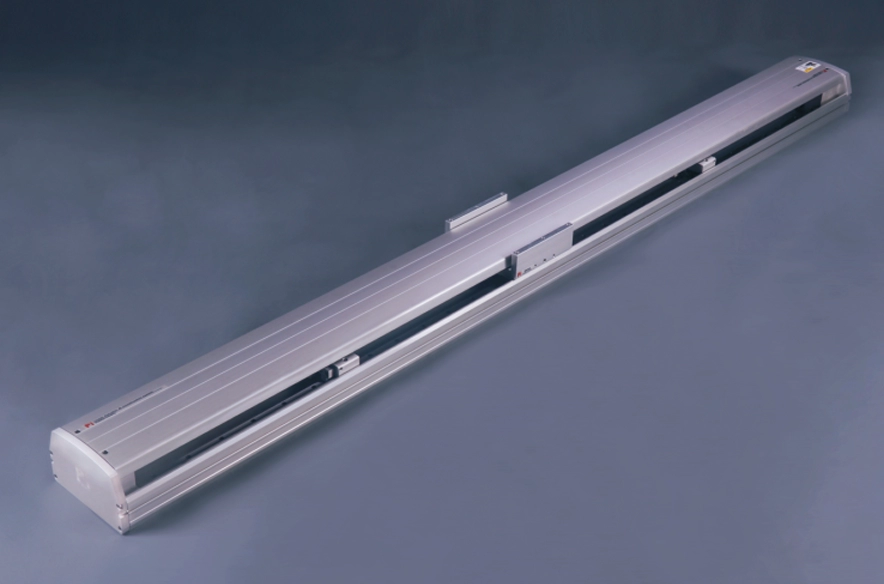

Легкий вес и длительный срок службы

Повторяемость: ±0,01 мм

Горизонтальная нагрузка: 130 кг

Вертикальная нагрузка: 50 кг

Максимальная скорость: 1600 мм/с

Шаг лопастей: 850-2400 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Разнообразие вариантов сидений с выдвижными секциями

Корпус и направляющая выполнены в едином корпусе, что решает проблему недостаточной жесткости и уменьшает ширину, сокращая монтажное пространство оборудования. Единственная в отрасли запатентованная конструкция топливной форсунки, использующая одну топливную форсунку на направляющей для впрыскивания масла. Она позволяет одновременно впрыскивать масло и обслуживать гайку и несколько комплектов направляющих, что делает техническое обслуживание более удобным и экономит время. Направление установки топливной форсунки может быть выбрано в соответствии с потребностями заказчика.

Высокопрочный корпус/высокопрочная верхняя крышка

Высокопрочный корпус: Использование интегрированной алюминиевой экструзионной конструкции позволяет получить оптимальное соотношение жесткости и веса конструкции за счет элементного анализа. Верхняя крышка с защитой от закручивания: Благодаря специальной конструкции, предотвращающей закручивание, верхняя крышка не скручивается и не деформируется при длительной эксплуатации.

Автомобильный бренд

Может использоваться в паре с сервомоторами различных марок. Доступны различные варианты установки двигателя, что делает конструкцию машины более гибкой.

Автомобильный бренд

Свинцовый винт марки Screw, посадочное место отсутствует.

Подходящие характеристики и марки винтов можно выбирать в зависимости от точности и скорости вращения.

Способ заказа

RMH22S - L5-850- M -M75B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Шаг шарикового винта (мм)		5	10	20	40
	Максимальная скорость (мм/с)		250	400	800	1600
	Максимальная полезная нагрузка	Горизонтальный (кг)	130	130	85	43
		Вертикальный (кг)	50	40	25	12
	Номинальная тяга (Н)		2563	1281	640	320
	Шаг спирали (мм)		Шаг 850-2400 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		750 Вт
	Диаметр шарикового винта (мм)		C7Ø20
	Высокопрочная линейная направляющая (мм)		W20XH15
	Соединительная муфта (мм)		19х12
	Домашний датчик	Снаружи	EE-SX672(NPN)

Расположение датчиков

Значение ускорения и замедления установлено на уровне 0,2 секунды.

*При ходе более 750 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	80 кг	3311	411	403
	100 кг	2534	320	308
	130 кг	2113	228	221
Lead10	70 кг	2700	430	394
	90 кг	2022	320	294
	130 кг	1311	198	184
Lead20	40 кг	2044	662	558
	60 кг	1316	417	352
	85 кг	886	272	231
Lead40	20 кг	1180	766	533
	25 кг	927	599	418
	43 кг	510	318	224

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	85 кг	370	388	3066
	105 кг	288	299	2389
	130 кг	221	228	2113
Lead10	75 кг	368	398	2515
	95 кг	277	300	1926
	130 кг	184	198	1328
Lead20	45 кг	490	582	1805
	65 кг	321	381	1204
	85 кг	231	272	886
Lead40	25 кг	418	601	930
	35 кг	286	408	644
	43 кг	224	318	510

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	30 кг	1301	1301
	40 кг	977	977
	50 кг	781	781
Lead10	20 кг	1735	1735
	30 кг	1156	1156
	40 кг	867	867
Lead20	15 кг	1835	1835
	20 кг	1376	1376
	25 кг	1101	1101
Lead40	7 кг	1943	1943
	12 кг	1133	1133
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	1254
МП	1254
МИСТЕР	1254

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	RMH12	100 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 Вт	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 Вт	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 Вт	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 Вт	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 Вт	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500 Вт	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Серия сверхдлинных ходов

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	RMH17S	400 Вт	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 Вт	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 Вт	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Максимальная скорость определяется максимальной частотой вращения сервомотора (3000 об/мин). Максимальная скорость определяется максимальной частотой вращения шагового двигателя (500 об/мин).

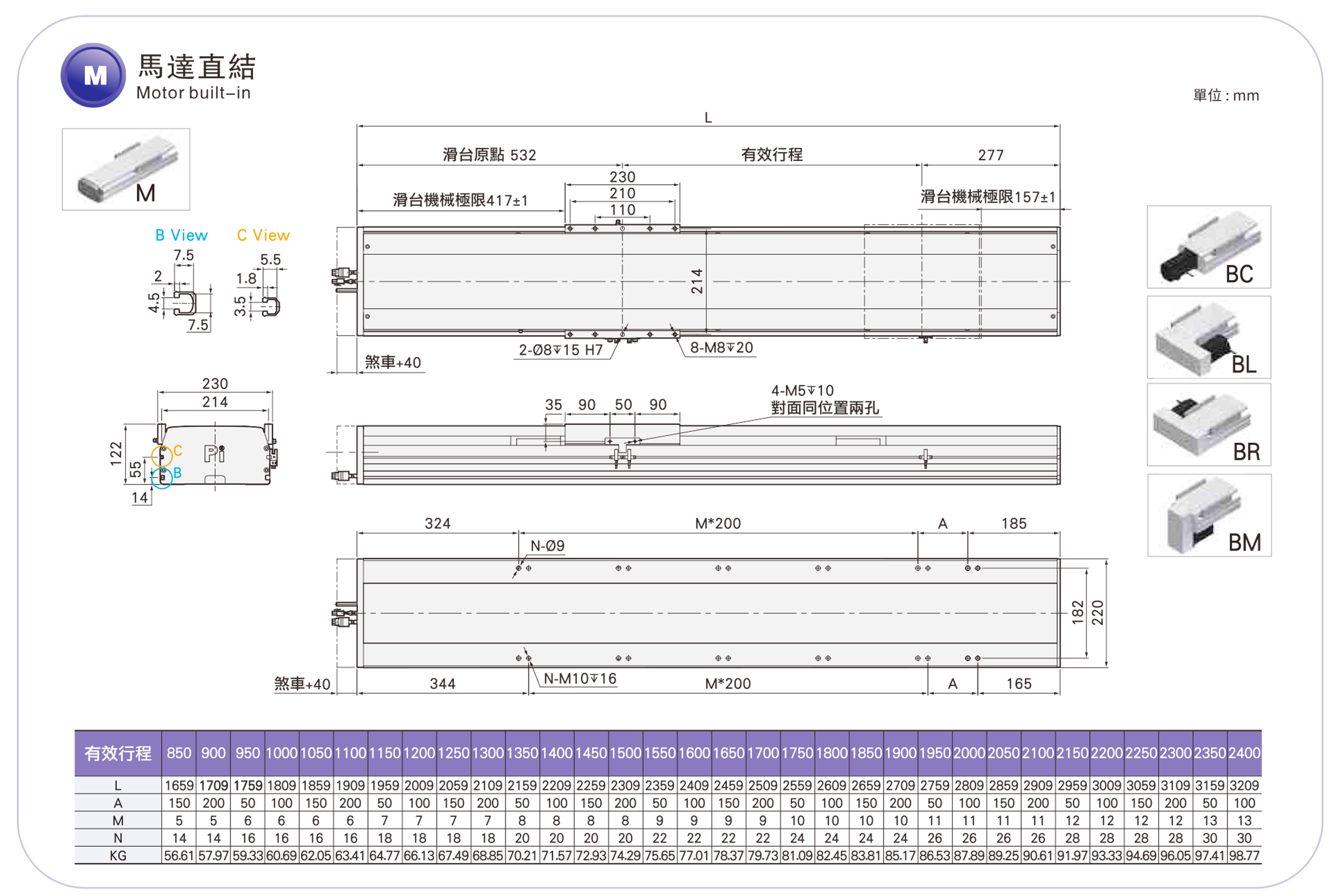

Встроенный мотор
