Серия ЗРХ

Характеристики:

Мотор:

Поездка мм:

300-5450 мм (шаг 50 мм)

Легкий вес и длительный срок службы

Ширина корпуса: 280 мм

Повторяемость: ± 0,08 мм

Горизонтальная нагрузка: 350 кг

Вертикальная нагрузка: 155 кг.

Максимальная скорость: 1785,67 мм/с.

Диапазон перемещения: 7000 мм

*Самая высокая скорость основана на максимальной частоте вращения серводвигателя (3000).

PDF

3D загрузка

Cadenas3 Скачать

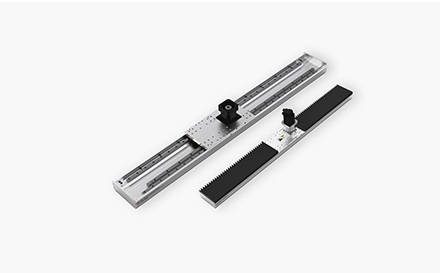

Реечный привод

Благодаря использованию зубчатой передачи во время длительного перемещения не будет привода винта, и проблемы с намоткой винта не возникнут. Структура передачи приводится в движение линейно с помощью стойки.

Полные стили – множество преимуществ

Благодаря защите стального ремня он может предотвратить попадание посторонних предметов непосредственно на направляющий стол. Максимальный ход внутри подвижного стола может достигать 1500 мм. Положение установки многонаправленного двигателя доступно для выбора, что делает конструкцию машины более гибкой. Может работать в паре с серводвигателями различных марок.

Конструкция с внешним впрыском масла – простота обслуживания

Все серии можно смазывать снаружи без необходимости снимать крышку. Самосмазывающаяся система хранения масла может быть оснащена подходящим передаточным числом и работать в соответствии с различными нагрузками и скоростями.

Способ заказа

ZRH28-L 249-300-A1-R7-P150-C4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,08
	Свинец (мм)		35,71	24.99	12.50
	Коэффициент уменьшения		7	10	20
	Максимальная скорость (мм/с) ※1		1785,67	1249,97	624,99
	Максимальная полезная нагрузка	Горизонтальный (кг)	160	210	350
		Вертикальный (кг)	50	75	150
	Номинальная тяга (Н)		713	1018	2036 год
	Шаг хода (мм) ※2		100-6300 мм/50 шагов
Части	Мощность серводвигателя переменного тока (Вт)		1500 Вт
	Модуль стойки (м)		3
	Двигатель рассчитан на скорость (об/мин)		3000
	Домашний датчик	Снаружи	ЭЭ-SX672(НПН)
		Встроенный	ЭЭ-SX674(НПН)

Расположение датчика

※Значение ускорения и замедления установлено на 0,4 секунды.

※Скорость продукта округляется. Получите целое число.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Передаточное число коробки передач 1:7 (1,78 м/с)	80 кг	3252	750	870
Передаточное число коробки передач 1:7 (1,78 м/с)	160 кг	2482	619	632
Передаточное число коробки передач 1:10 (1,25 м/с)	105 кг	1861 г.	435	484
Передаточное число коробки передач 1:10 (1,25 м/с)	210 кг	1911 год	756	819
Передаточное число коробки передач 1:20 (0,62 м/с)	175 кг	1445	546	621
Передаточное число коробки передач 1:20 (0,62 м/с)	350 кг	1000	395	421

(Единица измерения: мм)

Установка на стену		А	Б	С
Передаточное число коробки передач 1:7 (1,78 м/с)	80 кг	1450	1600	1600
Передаточное число коробки передач 1:7 (1,78 м/с)	160 кг	700	750	800
Передаточное число коробки передач 1:10 (1,25 м/с)	105 кг	1350	1320	1400
Передаточное число коробки передач 1:10 (1,25 м/с)	210 кг	630	650	700
Передаточное число коробки передач 1:20 (0,62 м/с)	175 кг	950	1150	1300
Передаточное число коробки передач 1:20 (0,62 м/с)	350 кг	450	510	550

(Единица измерения: мм)

Вертикальная установка		А	С
Передаточное число коробки передач 1:7 (1,78 м/с)	25 кг	4050	4150
Передаточное число коробки передач 1:7 (1,78 м/с)	50 кг	1988 год	2112
Передаточное число коробки передач 1:10 (1,25 м/с)	35 кг	3600	3700
Передаточное число коробки передач 1:10 (1,25 м/с)	70 кг	1800 г.	1900 г.
Передаточное число коробки передач 1:20 (0,62 м/с)	75 кг	2300	2400
Передаточное число коробки передач 1:20 (0,62 м/с)	150 кг	1110	1200

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	8249
член парламента	8249
МИСТЕР	1 3847

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Выход двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Соотношение редукторов	Размер косозубой передачи (мм)			Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Выход двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Соотношение редукторов	Модуль	Количество зубьев	Вести	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартный	Банк передач	ЗРХ17	750 Вт	±0,08	170	3	1,5	22	36,67	40	20	1833,29
		ЗРХ17	750 Вт	±0,08	170	7	1,5	22	15.71	75	50	785,70
		ЗРХ22	1000 Вт	±0,08	220	5	2	25	33.33	100	35	1666,63
						7	2	25	23.81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ЗРХ28	1500 Вт	±0,08	280	7	3	25	35,71	160	50	1785,67
						10	3	25	24.99	210	75	1249,97
						20	3	25	12.50	350	155	624,99

БК-А1 / БК-В1/БК-А2/БК-В2

БК-С2/БК-D2/БК-А1/БК-С1
