Текущее местоположение：Главная > Продукт > Линейный моторный привод > Серия LPH > ЛФ20 > C3-1

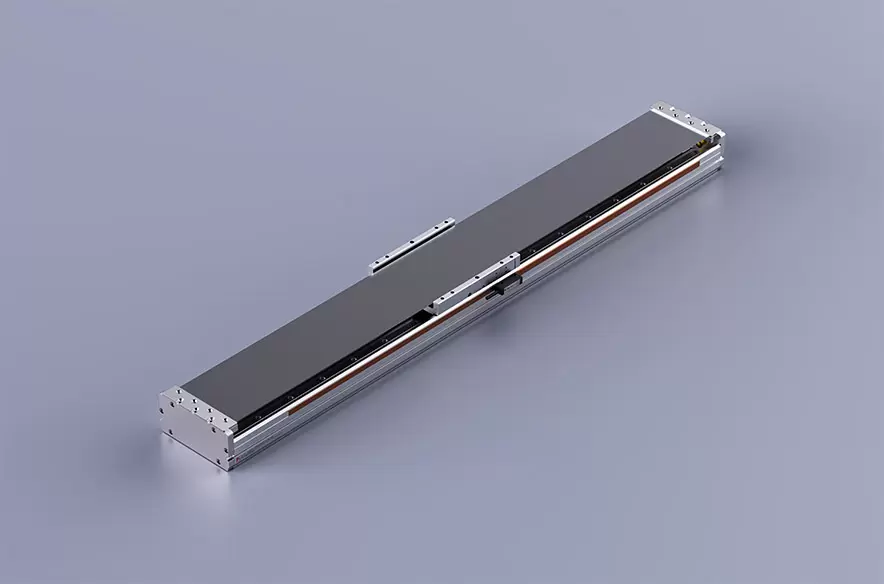

Легкий вес и длительный срок службы

Ширина корпуса: 200 мм

Повторяемость: ±0,003/0,01 мм

P88-C3-S Нагрузка: 60 кг

P88-C6-P Нагрузка: 100 кг

Максимальная скорость: 2500 мм/с

Диапазон хода: 96-7500 мм

PDF

3D загрузка

Cadenas3 Скачать

Для изготовления используются несколько драйверов и импортные бесшумные высокоточные направляющие.

Это позволяет эффективно снизить уровень шума во время работы, улучшить плавность хода, увеличить срок службы и повысить эффективность смазки. Подходит для высокотехнологичных отраслей промышленности, требующих высокой скорости, бесшумной работы и низкого уровня пылеобразования.

Тело высокой жесткости

Благодаря использованию интегрированной конструкции из алюминиевого профиля и проведению элементного анализа, достигается оптимальное соотношение жесткости и веса в конструкции.

Специальная конструкция застежки с магнитной пластиной

Преимущество: предотвращает падение посторонних предметов и не повреждает внутренние компоненты. Простота в обслуживании, длительный срок службы!

Оптическая линейка для чтения

Упругое сочетание оптической линейки и магнитной линейки

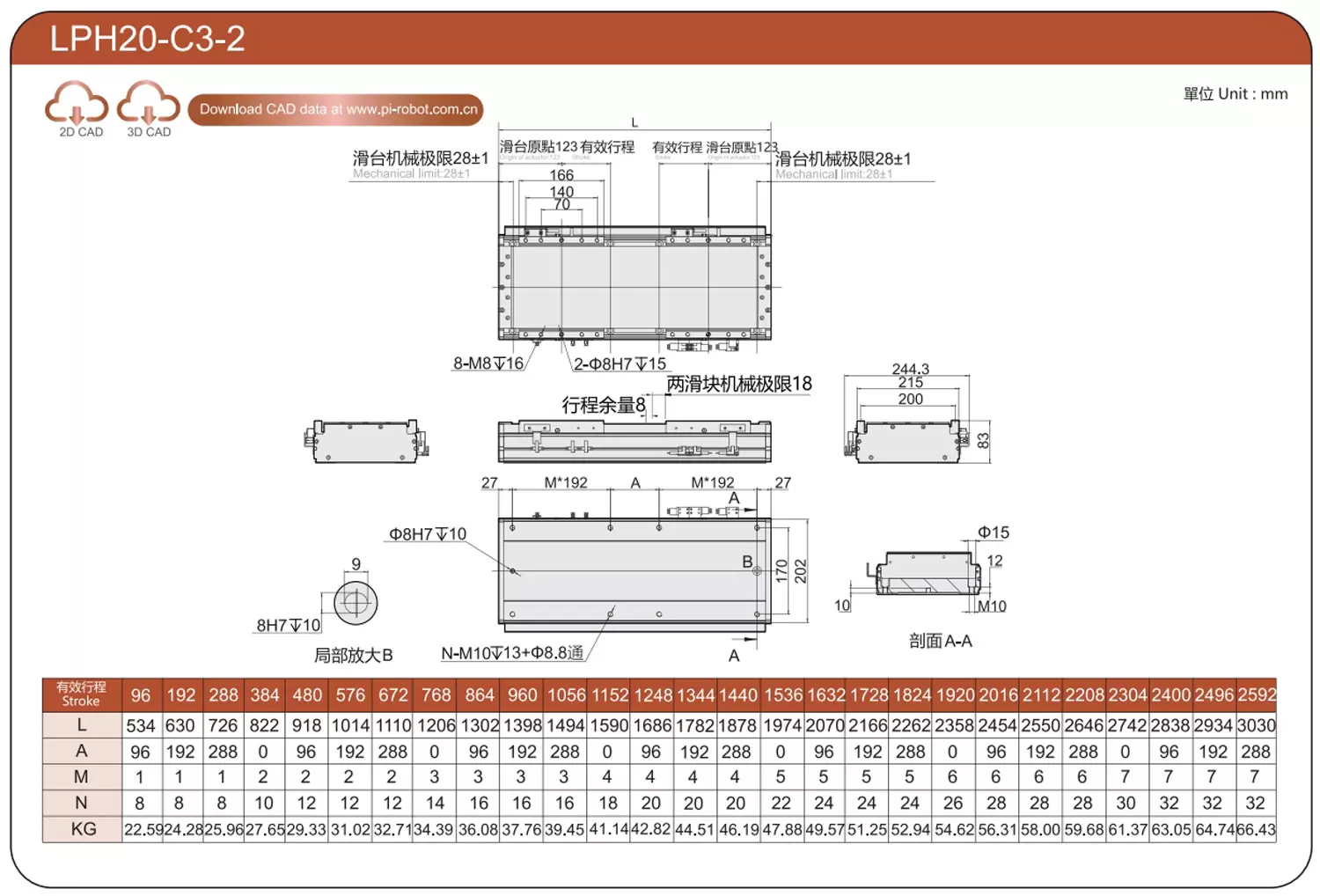

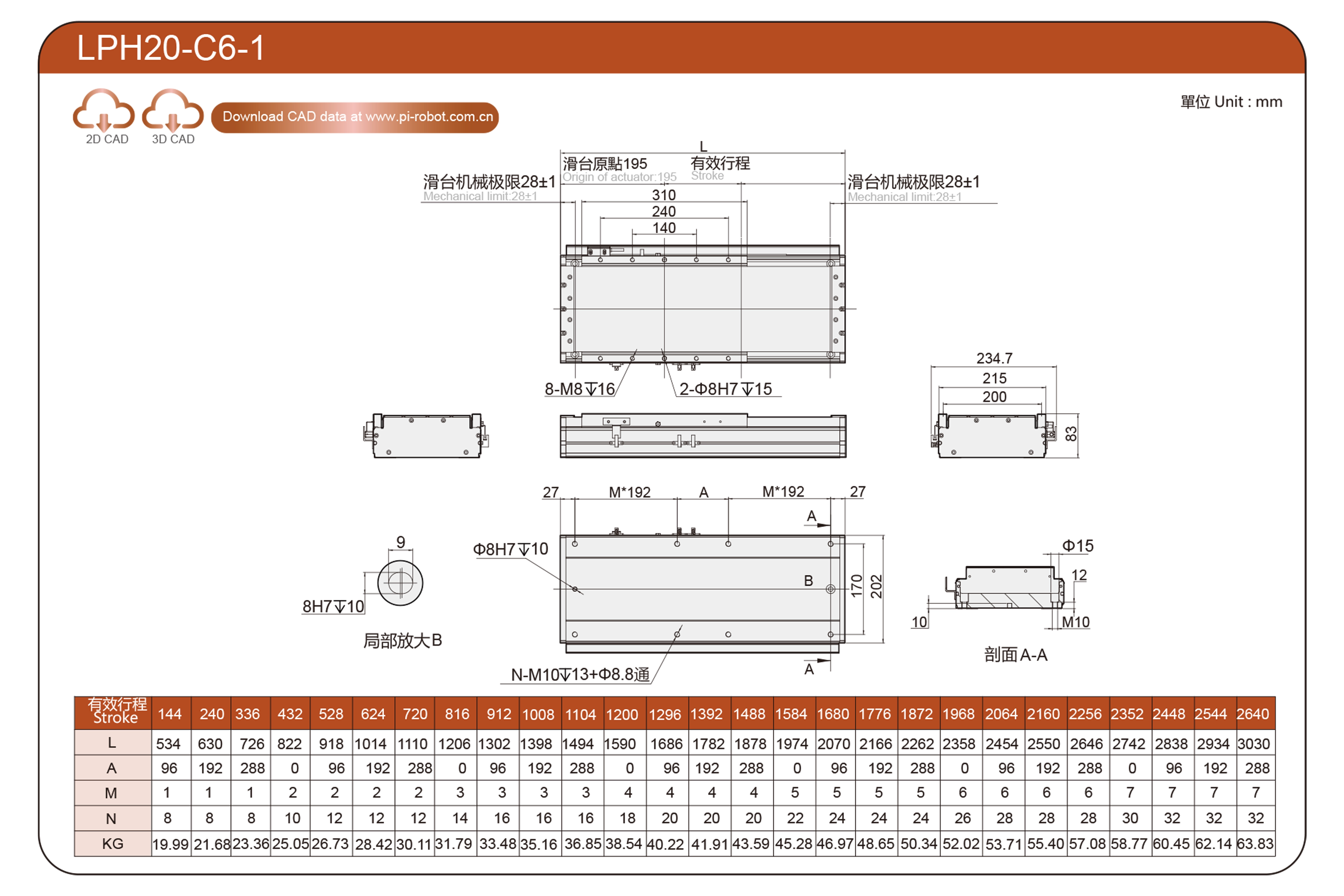

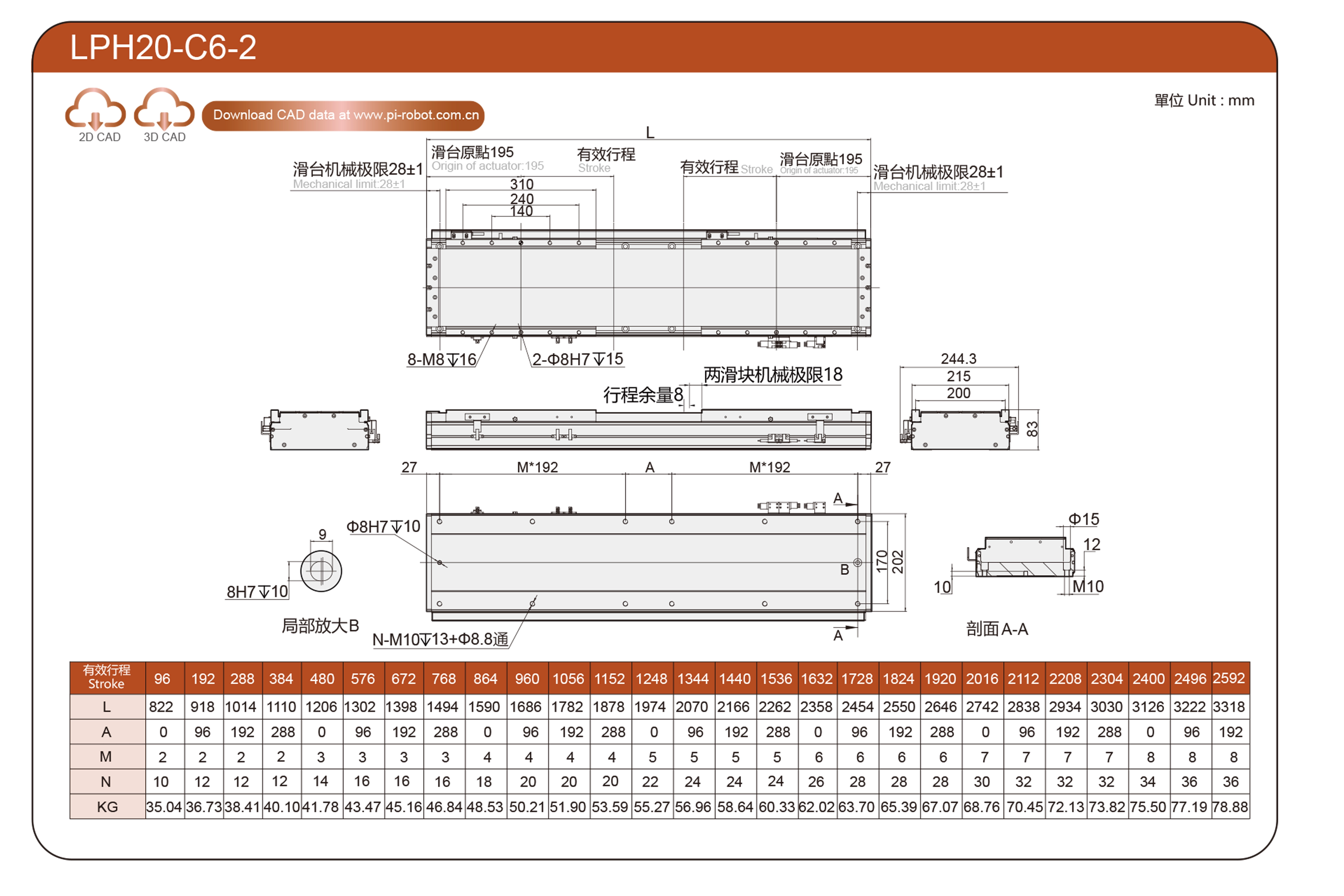

Способ заказа

LPH20- C1 -S-96-M-10-P-C4-1-3-0001

Спецификация

Каталог	Технические характеристики проволочного круга	P88-C3-S	P88-C6-P
Спецификация	Повторяемость (мм)	±0,003
	Максимальная полезная нагрузка (кг)	60	100
	Максимальная скорость (мм/с)	2500
	Непрерывная тяга (Н)	408	816
	Максимальная тяга (Н)	897	1795
	Постоянный ток (Амс)	3.3	6.8
	Пиковый ток (Arms)	10.5	21
	Постоянная силы (Н/Возможности воздействия)	123.6	120
	Индуктивность (мГн)	73.4	37.8
	Сопротивление (Ом)	12.6	6.3
	Расстояние между магнитными полюсами (мм)	24

Расположение датчиков

Срок службы изделия составляет 10 000 км при эксплуатации в указанных условиях.

Данная информация не предназначена для использования в режиме потолочного монтажа в обратном порядке. Для получения подробной информации о применении в режиме потолочного монтажа в обратном порядке, пожалуйста, свяжитесь с нами.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		Нагрузка	А	Б	С
Нагрузка	P88-C3-S	30 кг	350	190	370
		40 кг	300	120	280
		50 кг	250	90	220
		60 кг	200	80	180
	P88-C6-P	70 кг	350	100	250
		80 кг	180	90	220
		90 кг	150	80	200
		100 кг	100	50	150

(Единица измерения: мм)

Монтаж на стену		Нагрузка	А	Б	С
Нагрузка	P88-C3-S	30 кг	370	190	350
		40 кг	280	120	300
		50 кг	220	90	250
		60 кг	180	80	200
	P88-C6-P	70 кг	250	100	350
		80 кг	220	90	180
		90 кг	200	80	150
		100 кг	150	50	100

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	1355
МП	1355
МИСТЕР	1210

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Взаимосвязь между скоростью и ускорением

P88-C3-S

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0,8	0,4
50	1.4	1.1	0,6	0.3
60	1.2	0.9	0,5	0.2
70	1.1	0,8	0,4	0.2

P88-C6-P

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с
60	2.2	2	1.1	0,6
70	1.9	1.7	0.9	0,5
80	1.7	1.3	0,8	0,4
90	1.6	1.2	0.7	0,4
100	1.4	1.1	0,6	0.3

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Технические характеристики двигателя	Ширина корпуса (мм)	Высота тела (мм)	Повторяемость (мм)	Непрерывная тяга (Н)	Максимальная тяга (Н)	lrms(A)	Максимальная полезная нагрузка (кг)	Максимальная скорость (мм/с) *1
Стандарт	Робот с линейным двигателем	ЛФ12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		ЛФ12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		ЛФ14	П44-С3-С	135	70	±0,003	144	316	3.3	25
		ЛФ14	П44-С5-П	135	70	±0,003	240	528	6.8	50
		ЛФ16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		ЛФ16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		ЛФ20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		ЛФ20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
