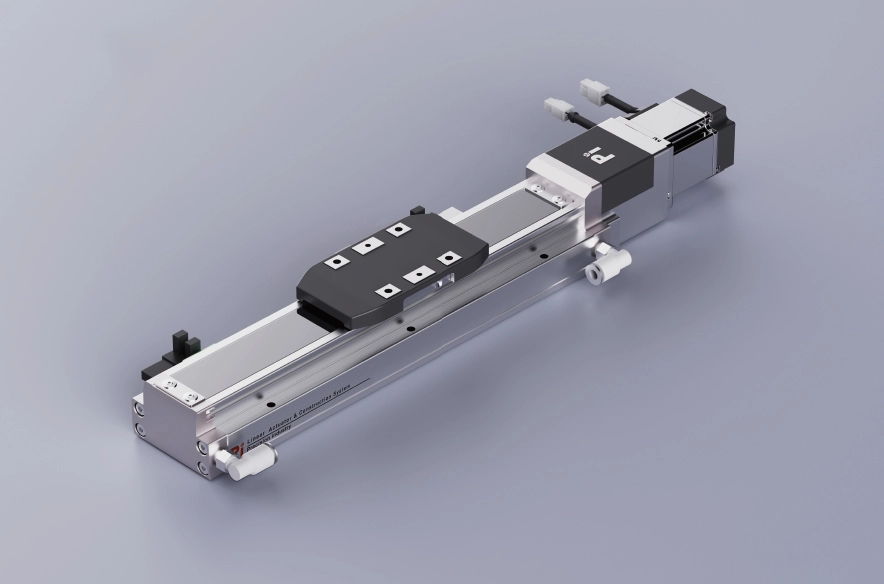

Легкий вес и длительный срок службы

Ширина корпуса: 60-200 мм

Повторяемость: ±0,005/0,01 мм

Горизонтальная нагрузка: 50 кг

Вертикальная нагрузка: 20 кг

Максимальная скорость: 250 мм/с

Диапазон перемещения: 50-1050 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Четырехколонная шаровая конструкция — повышенная точность

Благодаря отсутствию зазоров, он легко и плавно перемещается по «круговой дугообразной канавке», что позволяет поддерживать высокую точность в течение длительного времени.
Внутренний ползунок обеспечивает одинаковую номинальную нагрузку во всех четырех направлениях и может использоваться в любом направлении.
Высокая жесткость, высокая точность, низкое трение, высокая скорость перемещения, грузоподъемность, длительный срок службы.

Более компактная конструкция

По сравнению с традиционными изделиями, размеры изделия уменьшены. Оно легко собирается в оборудование и способствует миниатюризации самого оборудования.

Долгий путь

Четырехколонный шариковинтовой подвесной стол с диапазоном перемещения до 3000 мм и максимальной скоростью 2200 мм/с.

Может устанавливаться вертикально.

Все серии допускают вертикальную установку.

Простота в обслуживании - чрезвычайно низкая стоимость

Вся серия может смазываться снаружи без снятия крышки. Она оснащена самосмазывающейся системой хранения масла со специальной конструкцией стального ремня.

Полный набор стилей — многочисленные преимущества

Благодаря стальной ленте, система предотвращает прямое попадание посторонних предметов на подвижный стол, снижая пылеобразование; она может использоваться в чистых помещениях и может быть оснащена двигателями различных производителей и способами установки.

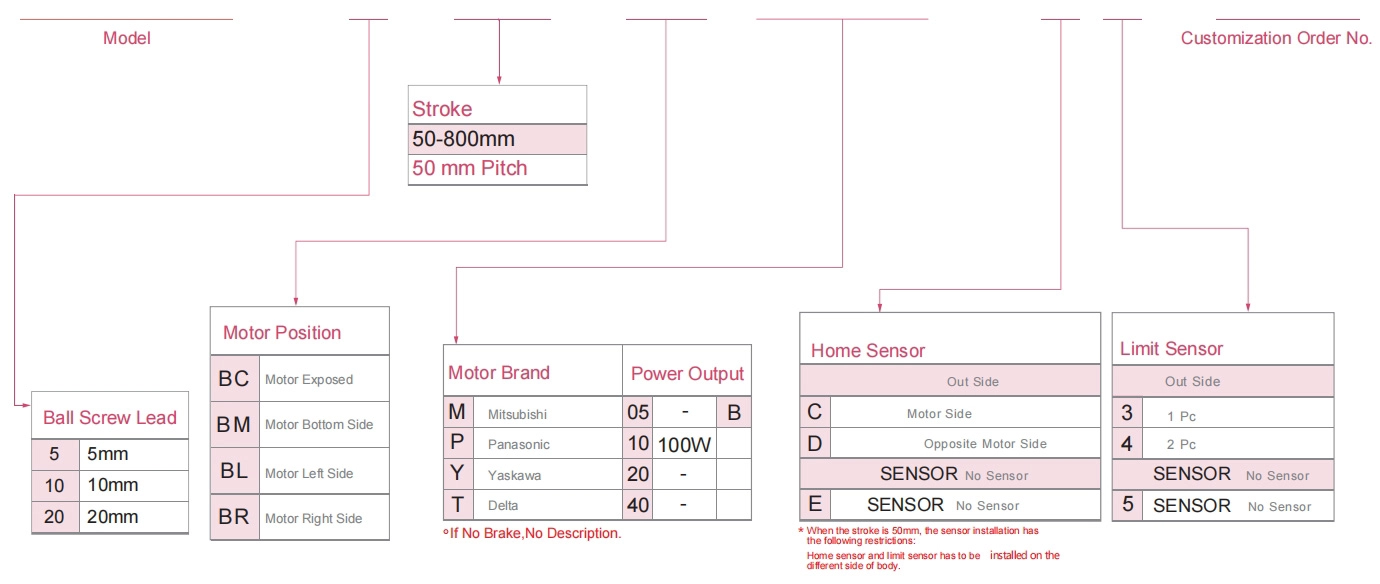

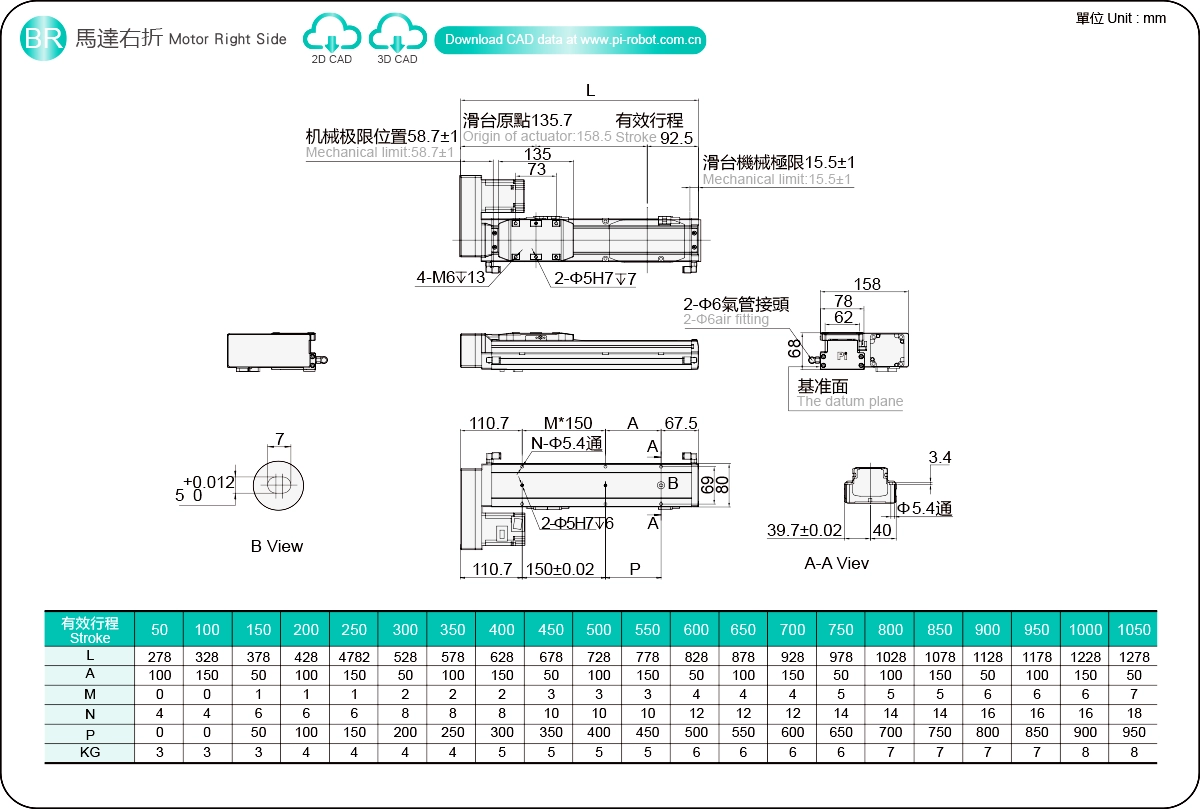

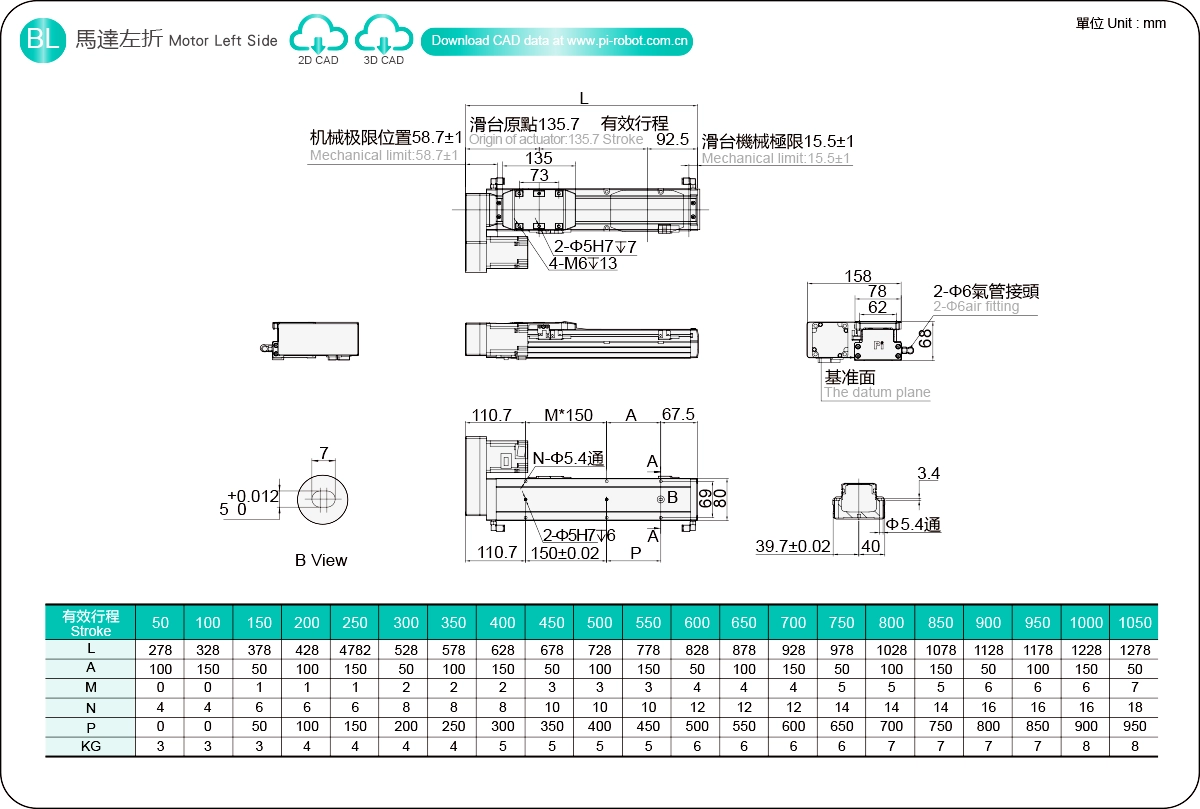

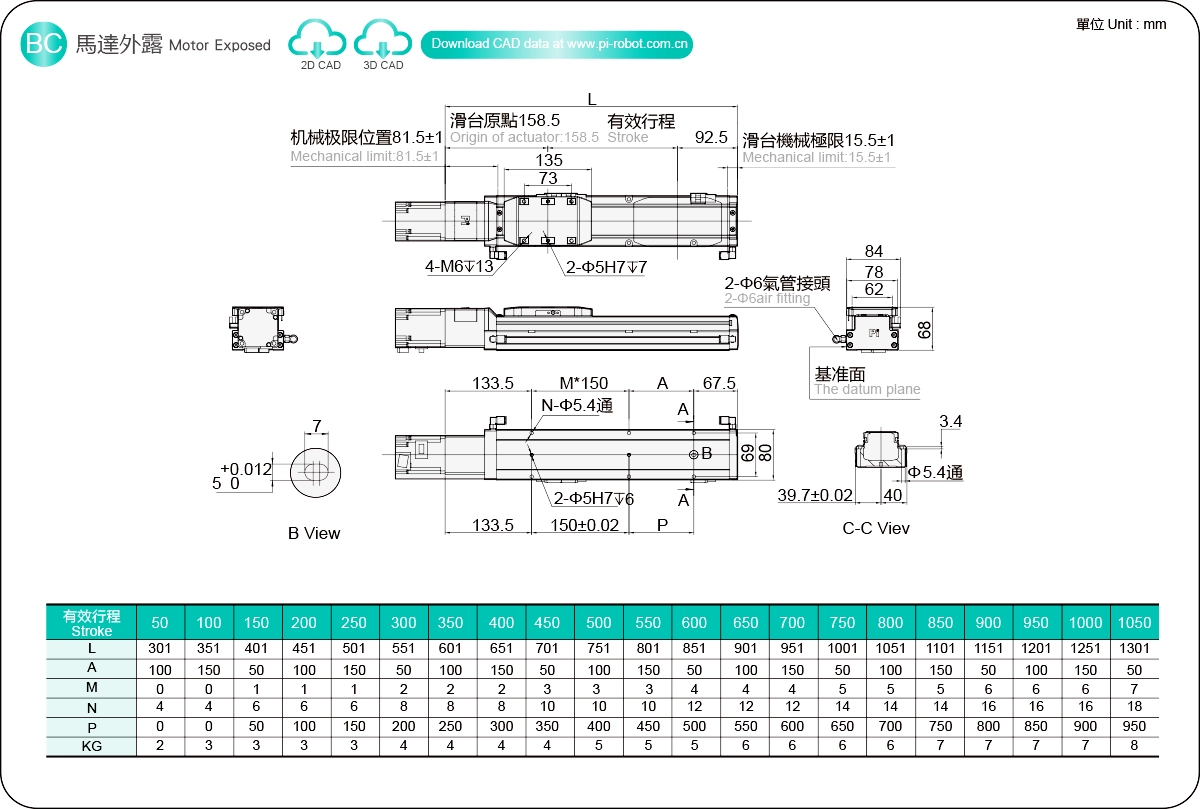

Способ заказа

GSD8 - L5-100 -BC-M40B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,005/0,01
	Шаг шарикового винта (мм)		5	10	20
	Максимальная скорость (мм/с) ※1		250	500	1000
	Максимальная полезная нагрузка	Горизонтальный (кг)	50	35	20
		Вертикальный (кг)	20	10	5
	Номинальная тяга (Н)		1388	694	347
	Шаг спирали (мм) ※2		Шаг 100-1050 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		400
	Диаметр шарикового винта (мм)		C7Ø16
	Высокопрочная линейная направляющая (мм)		Шариковинтовой привод
	Соединительная муфта (мм)		10х14
	Домашний датчик	Снаружи	EE-SX672(NPN)
		Встроенный	EE-SX674(NPN)

Схема расположения датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	20 кг	450	192	260
	35 кг	250	84	184
	55 кг	150	60	87
Lead10	15 кг	450	165	320
	30 кг	250	75	162
	35 кг	150	66	140
Lead20	10 кг	450	260	350
	15 кг	250	150	237
	20 кг	150	90	180

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	20 кг	260	110	300
	35 кг	160	65	200
	55 кг	85	45	150
Lead10	15 кг	350	120	400
	25 кг	180	90	200
	35 кг	120	70	100
Lead20	10 кг	260	200	300
	15 кг	200	120	250
	20 кг	150	100	200

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	5 кг	500	500
	10 кг	250	250
	20 кг	120	120
Lead10	5 кг	450	450
	10 кг	220	220
	-	-	-
Lead20	2,5 кг	720	720
	5 кг	360	360
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	323
МП	323
МИСТЕР	579

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	GSD6	100 Вт	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400 Вт	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		ГШ10	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400 Вт	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750 Вт	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		ГШ20	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
