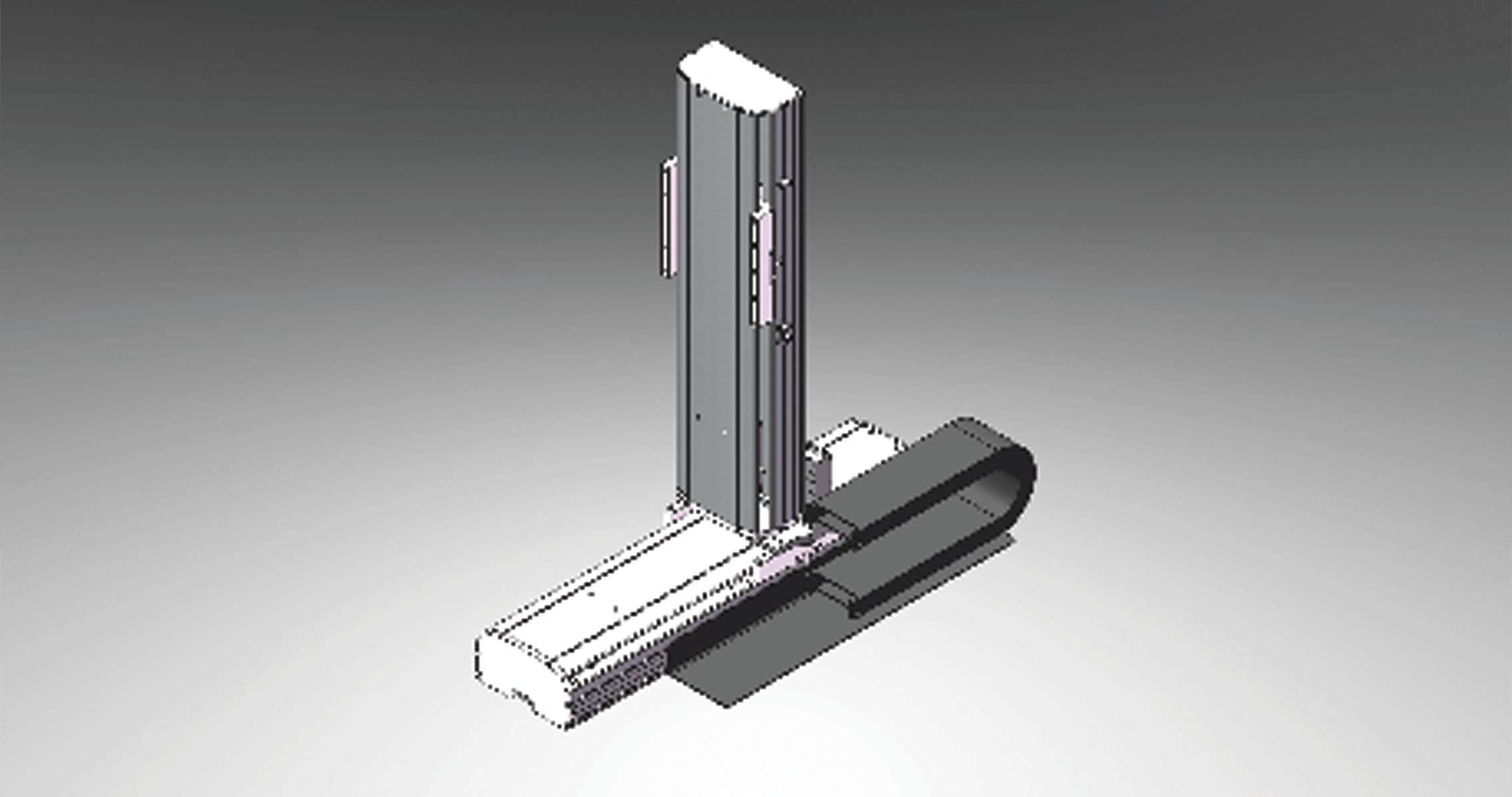

Легкий вес и длительный срок службы

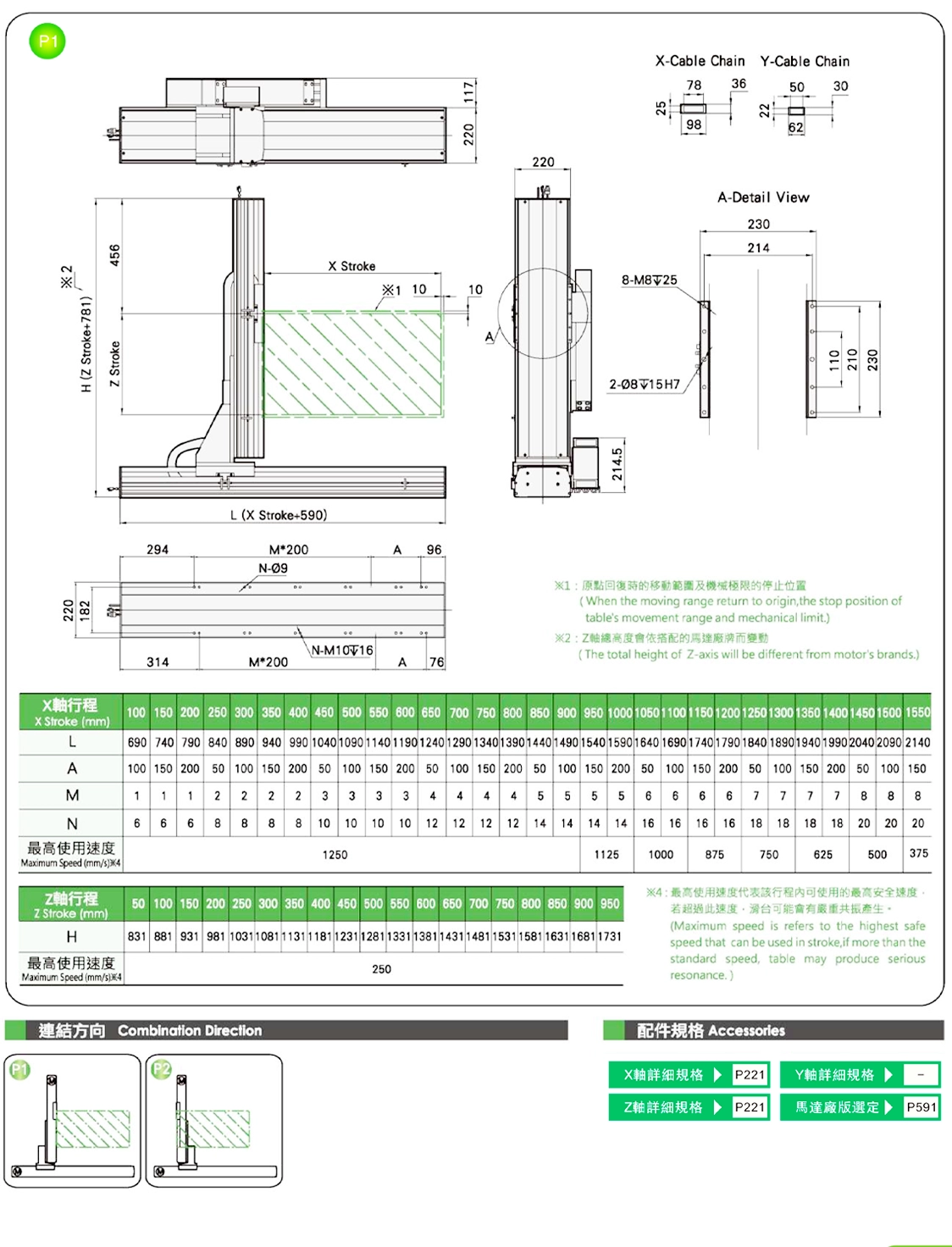

Ось X(RMH22)

Повторяемость: ± 0,01 (мм)

Ход шарикового винта: 25 (мм)

Максимальная скорость: 1250 (мм/с)

Ход: 100-1550 (мм), шаг 50 мм.

Выход серводвигателя переменного тока: 750 (Вт)

Ось Z(RMH22)

Повторяемость: ± 0,01 (мм)

Ход шарикового винта: 5 (мм)

Максимальная скорость: 250 (мм/с)

Ход: 50-950 (мм), шаг 50 мм

Выход серводвигателя переменного тока: 750 (Вт)

Максимальная нагрузка по оси Z: 35 (кг)

PDF

3D загрузка

Cadenas3 Скачать

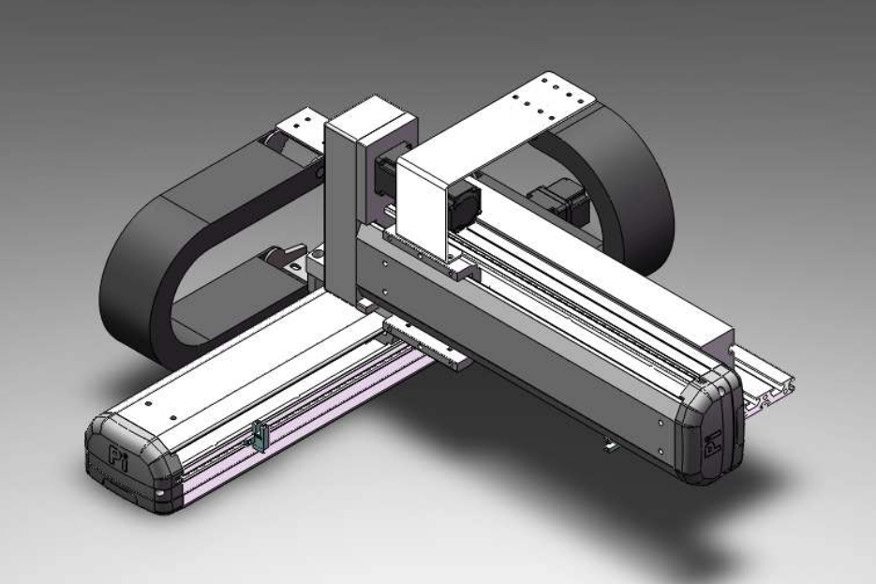

Объяснение многоосной комбинации

Благодаря множеству комбинаций одноосных подвижных столов мы разработали 2- и 3-осевые многоосные ручные операции
(1) По сравнению с вертикальными многосекционными роботами низкая цена
(2) Продуманная механическая конструкция обеспечивает высокую жесткость ортогональных роботов, что может уменьшить вибрацию и деформацию
(3) Различные возможные комбинации одноосных подвижных столов

Направление подключения

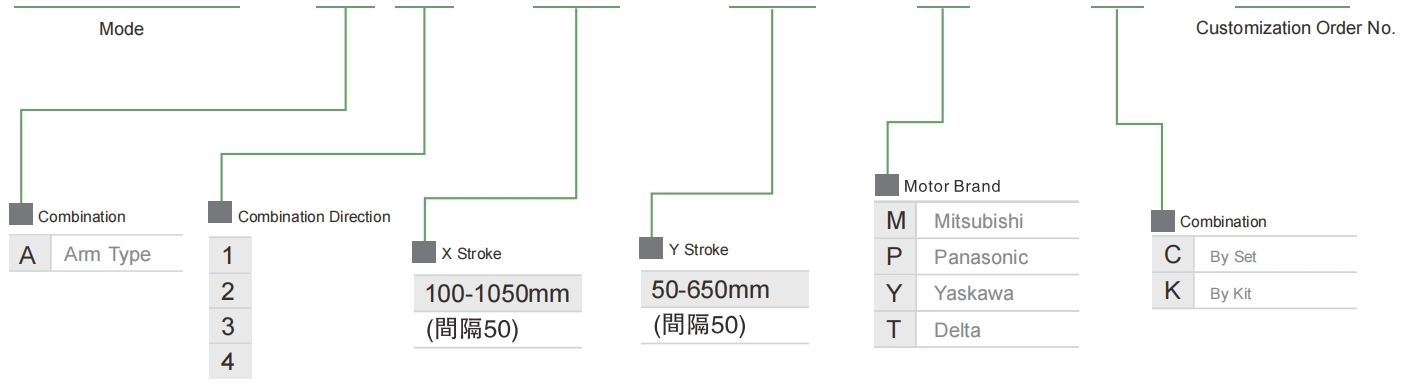

Способ заказа

XYMH880-P 1-700-400-М-С-0001

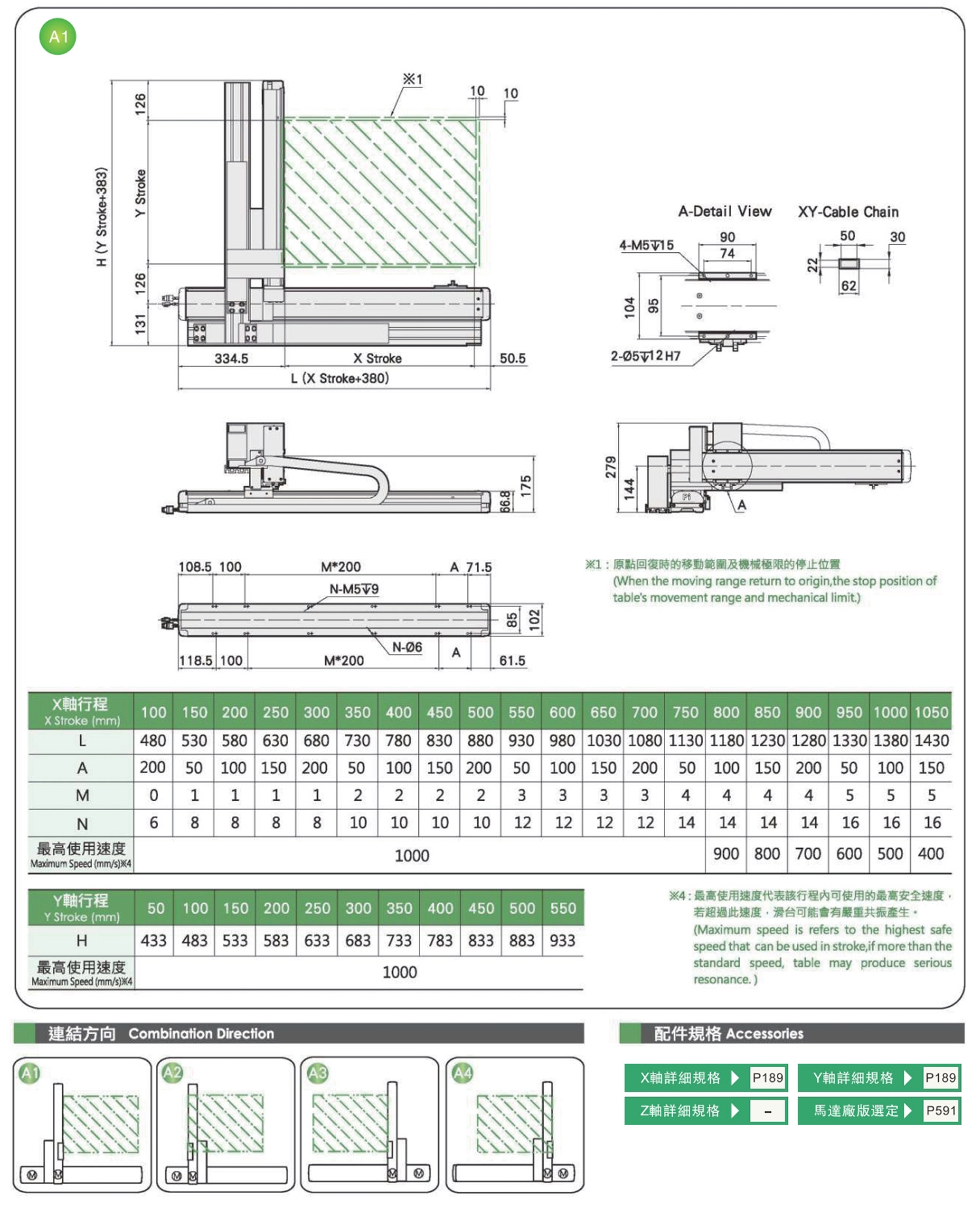

Спецификация нагрузки

Элемент	ось X	ось Y
Тип модели	ГРХ5	ГРХ4
Повторяемость (мм)	±0,01	±0,01
Ход шарико-винтовой передачи (мм)	20	2
Максимальная скорость (мм/с) ※1	1000	100
Ход 50 мм Шаг (мм)	100-1050	50-650
Выходная мощность серводвигателя переменного тока (Вт)	400	200
Среда	0~40°C, относительная влажность ниже 85%

※2 Максимальная скорость указана для серводвигателя переменного тока со скоростью 3000 об/мин.

Максимальная полезная нагрузка

Ход Y (мм)	50	150	250	350	450	550	650
Y Полезная нагрузка (кг)	24	20	17	15	13	11	9

*Только для горизонтальной установки

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация	Комбинация	Номера осей	Максимальная скорость (мм/с)			Ход (мм)
Использовать Где	Режим движения	Спецификация	Комбинация	Номера осей	Ось X	Ось Y	Ось Z	Ось X	Ось Y	Ось Z
Стандартный	Шариковый винт	XYMH440-А	А	2 оси	1000	1000	-	100~1050	50~550	-
		XYMH650-А			1000	1000	-	100~1050	50~650	-
		XYMH760-А			1000	1000	-	100~1250	50~650	-
		XYMH870-А			1250	1000	-	100~1550	50~750	-
		XYMH442-А		3 оси	800	800	500	100~1050	50~450	50~250
		XYMH653-А			1000	1000	500	100~1050	50~650	50~350
		XYMH764-А			1000	1000	500	100~1250	50~650	50~350
		XYMH876-А			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	Г	2 оси	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 оси	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 оси	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 оси	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-П	П	2 оси	1000	-	500	100~1050	-	50~550
		XYMH760-П			1000	-	500	100~1250	-	50~650
		XYMH880-П			1250	-	250	100~1250	-	50~950
		XYMH764-П		3 оси	1000	500	500	100~1250	50-350	50~650
		XYMH886-П		3 оси	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	Ф	2 оси	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH880-P1
