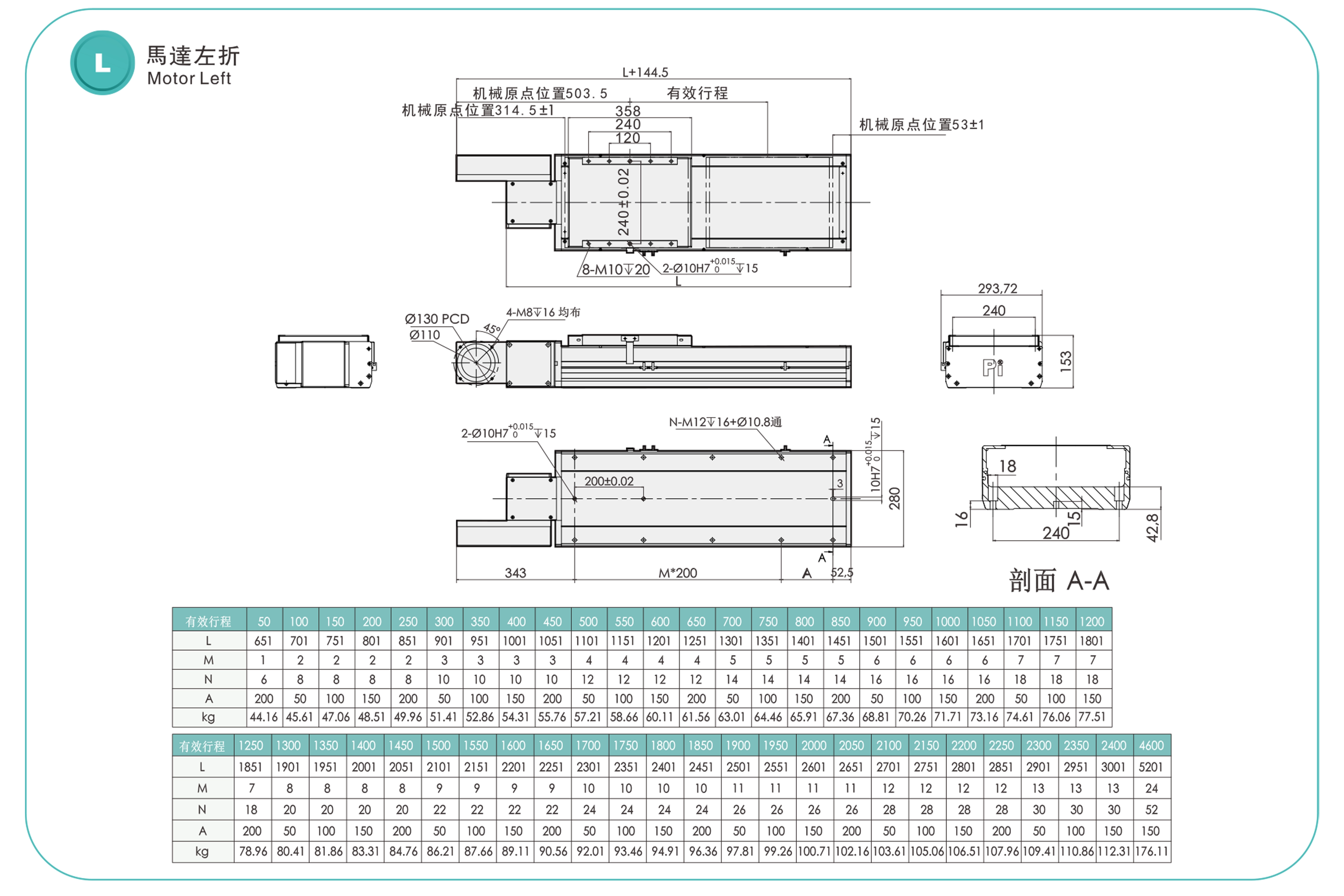

Текущее местоположение：Главная > Продукт > Стандартный ременный привод > Серия RMF > RMF28R > Двигатель напрямую, левая сторона

Легкий вес и длительный срок службы

Повторяемость: ±0,08 мм

Горизонтальная нагрузка: 230 кг

Длина провода: 230 мм

Максимальная скорость: 2300 мм/с

Шаг спирали: 100-4600 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Особенности многопозиционного сиденья: механизм регулировки натяжения ремня, запатентованная конструкция топливной форсунки (опционально).

Высокопрочный корпус/высокопрочная верхняя крышка

Марка двигателя, место установки двигателя

Способ заказа

RMF28R - L230- 100-L -M100 -Y-C4 - 0001

Спецификация

Спецификация	Повторяемость (мм)		±0,08
	Свинец (мм)		230
	Максимальная скорость (мм/с)		2300
	Максимальная полезная нагрузка	Горизонтальный (кг)	230
		Вертикальный (кг)	-
	Номинальная тяга (Н)		960
	Шаг спирали (мм)		Шаг 100-4600 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		1000 Вт
	Ширина ремня (мм)		60
	Высокопрочная линейная направляющая (мм)		W30
	Домашний датчик	Снаружи	EE-SX672(NPN)

Схема расположения датчиков

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
1:5	120 кг	500	300	260
1:10	180 кг	600	270	332
1:20	230 кг	600	230	250

(Единица измерения: мм)

Монтаж на стену	А	Б	С
110 кг	281	296	500
170 кг	259	267	700
220 кг	239	235	700

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	4408
МП	4408
МИСТЕР	3860

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Редукционный механизм	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики ремня		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Редукционный механизм	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Ширина ремня (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Пояс	РМФ14	Да	200 Вт	135	±0,04	22	40	25	-	2000
		РМФ17	Да	400 Вт	170	±0,04	30	40	45	-	2000
		РМФ22	Да	750 Вт	220	±0,04	50	40	85	-	2000
		RMF28R	НЕТ	1000 Вт	280	±0,08	60	230	230	-	2000
		RMF28RN	НЕТ	1000 Вт	280	±0,08	50	230	200	-	2000
