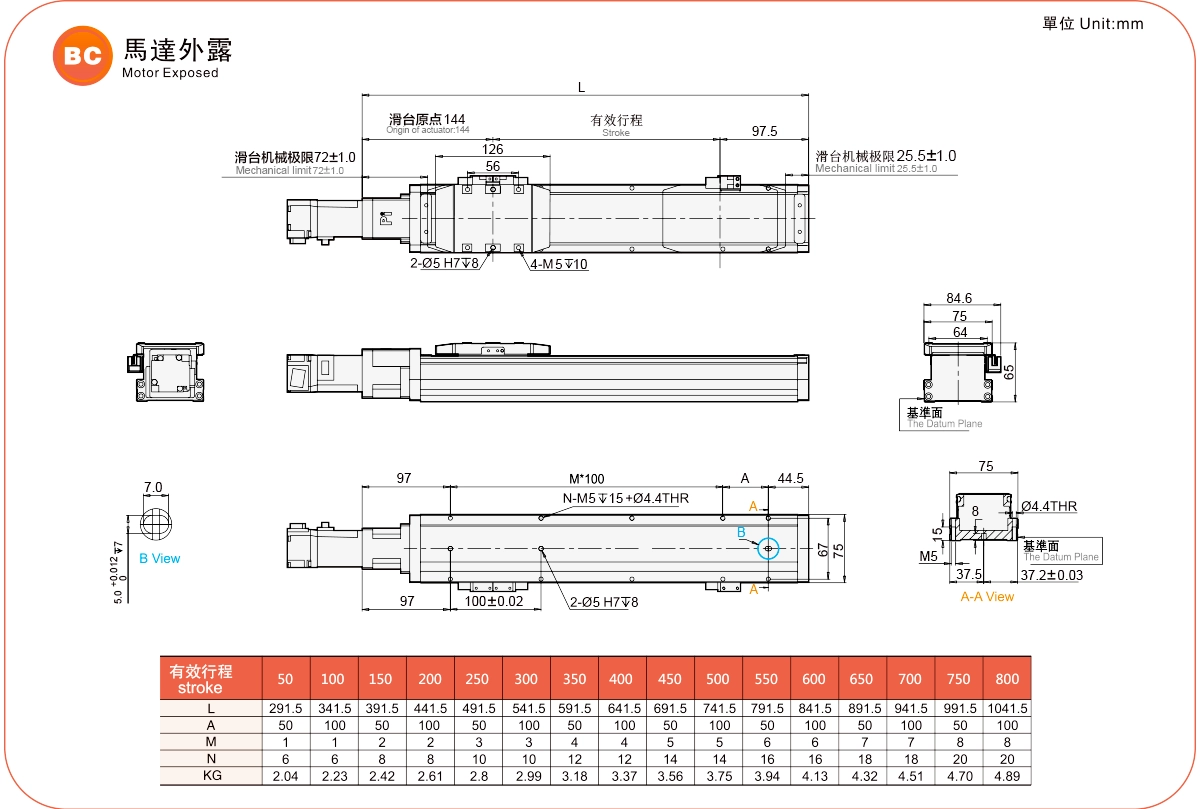

Текущее местоположение：Главная > Продукт > Стандартный шариковинтовой привод > Серия GRH > GRH7 > Двигатель открыт

Легкий вес и длительный срок службы

Ширина корпуса: 75 мм

Повторяемость: ±0,01 мм

Горизонтальная нагрузка: 35 кг

Вертикальная нагрузка: 11 кг

Максимальная скорость: 1000 мм/с

Диапазон перемещения: 50-800 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Жесткое усиление скользящего сиденья

Корпус и направляющая выполнены цельными, что решает проблему недостаточной жесткости и уменьшает ширину, сокращая монтажное пространство оборудования.

Простота в обслуживании

Обе стороны всей серии оснащены внешними маслозаливными форсунками, которые можно заправлять маслом напрямую без необходимости использования крышки. Специальная конструкция стальных ремней позволяет уменьшить образование ворса и подходит для использования в чистых помещениях.

Сборка, экономия времени и удобство.

Его можно закрепить сверху вниз или снизу вверх без демонтажа стальной полосы.
Добавьте опорную поверхность для установки сбоку корпуса. В нижней части корпуса имеется отверстие для установочного штифта.

Прочность увеличивается, а гладкость улучшается.

Благодаря использованию алюминиевой конструкции корпуса, его прочность значительно повышена. По сравнению с RMH5S/6S, стальная направляющая встроена в алюминиевый корпус и затем отшлифована, что повышает точность высоты и прямолинейности хода до уровня ниже ± 0,02 мм (по сравнению с RMH10/12).

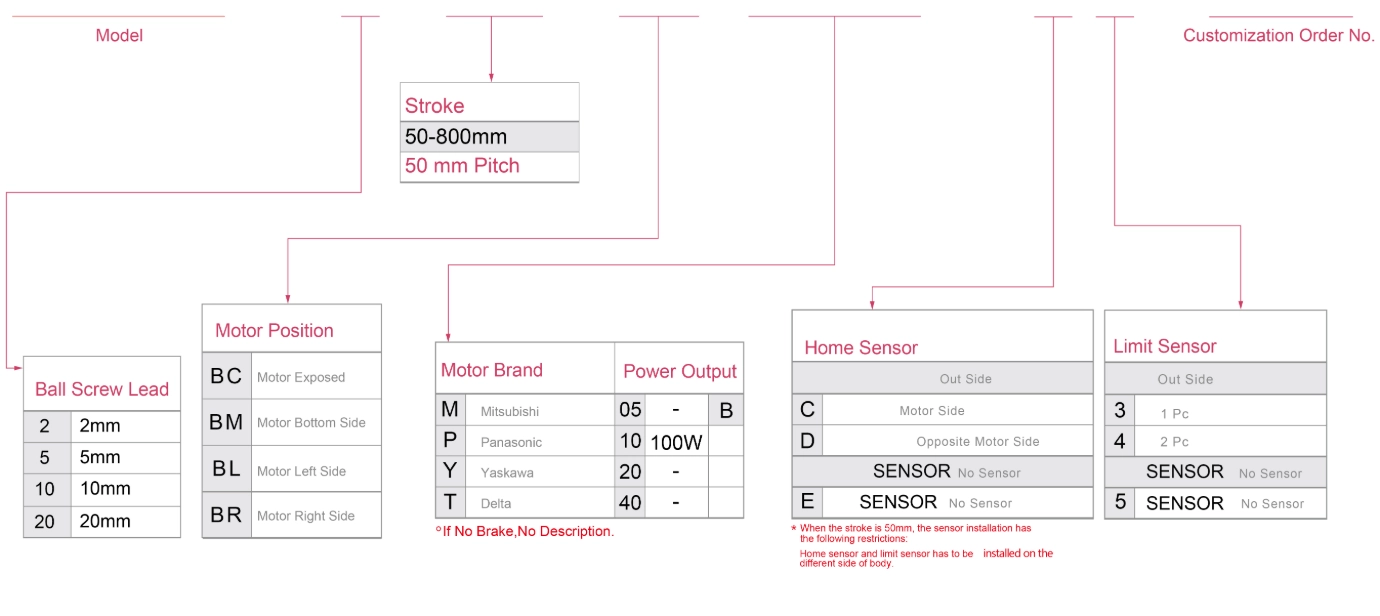

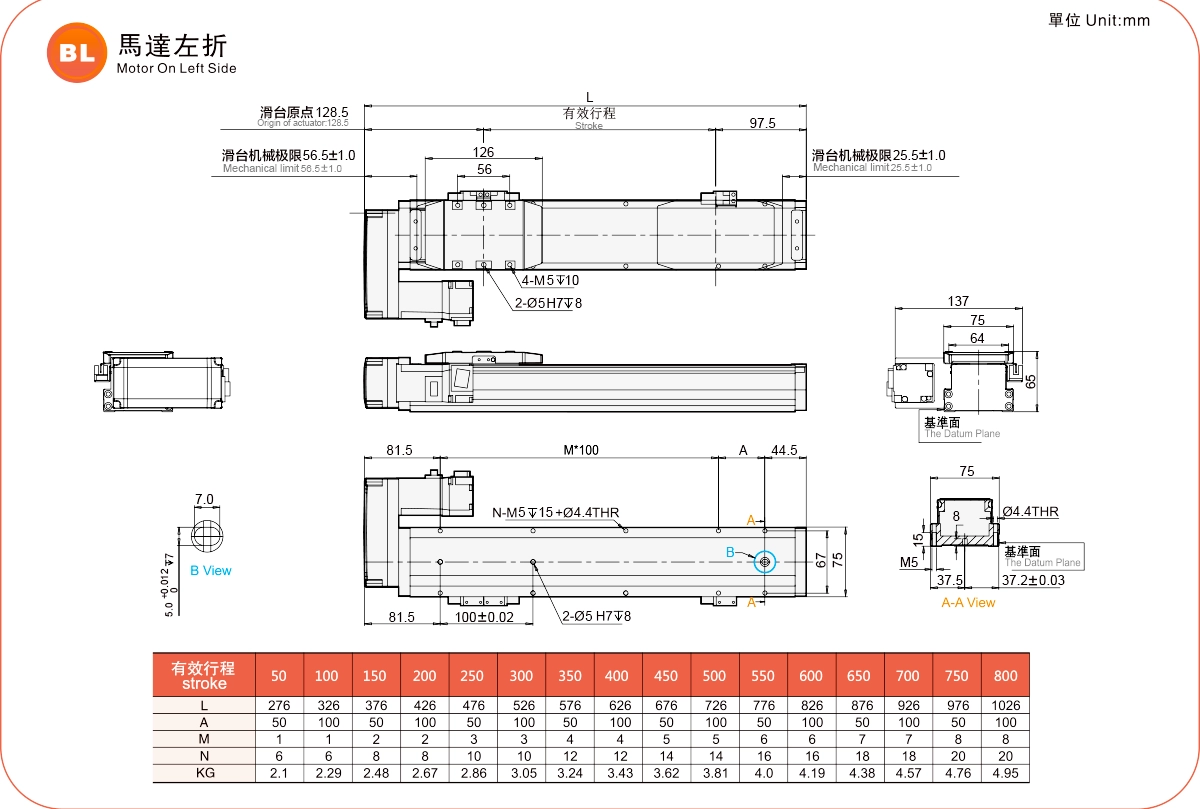

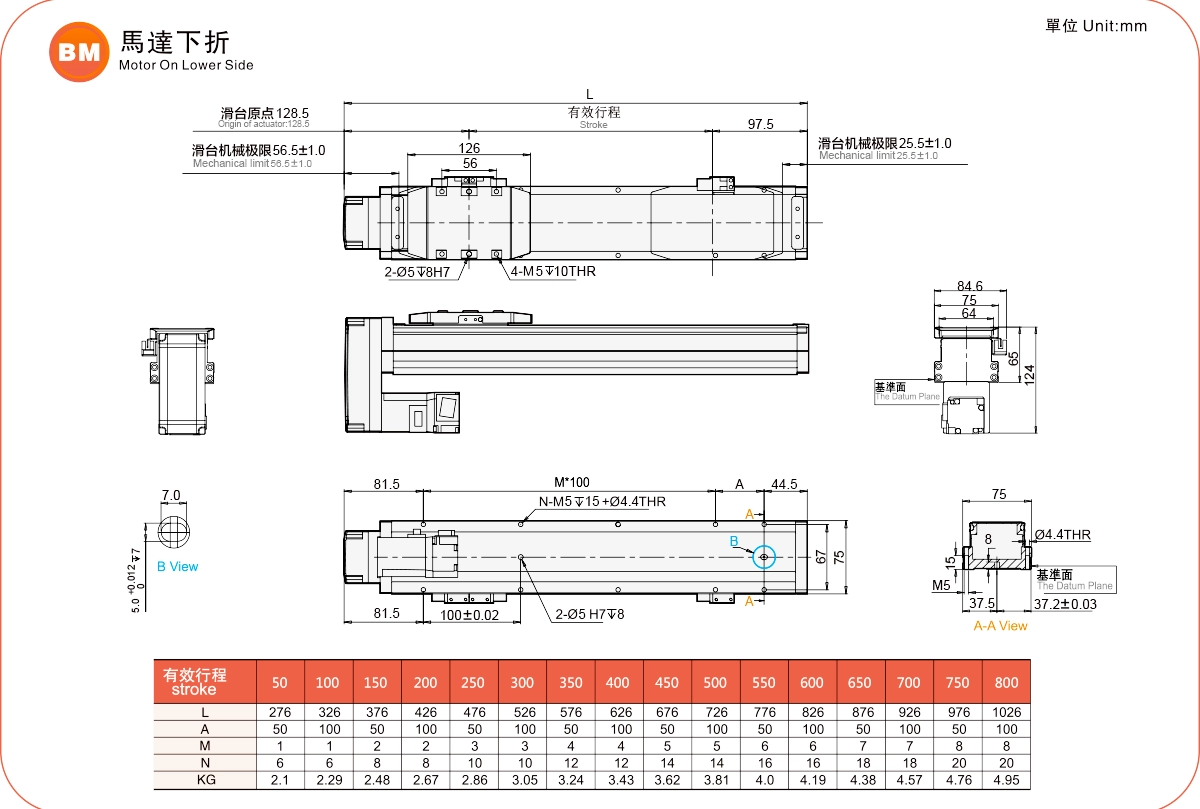

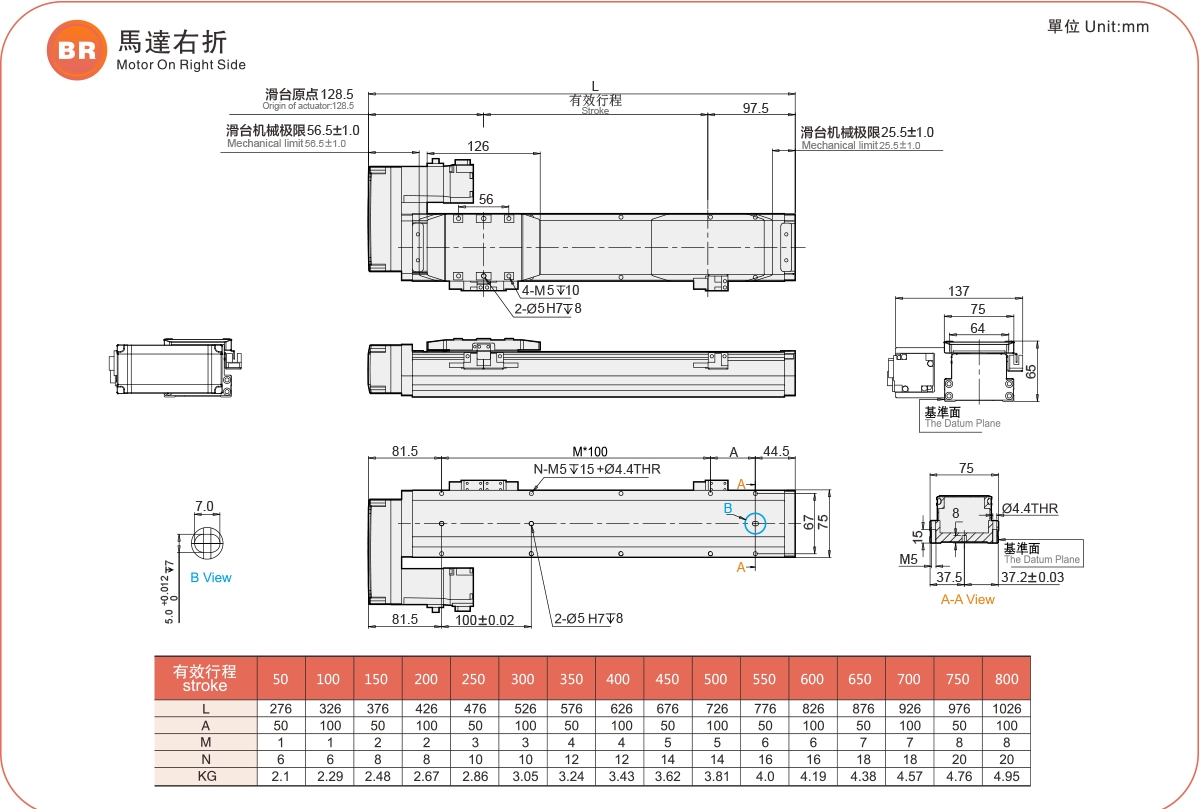

Способ заказа

GRH7 - L5 - 100 - BC- M10 - C4 - 0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Шаг шарикового винта (мм)		2	5	10	20
	Максимальная скорость (мм/с)		100	250	500	1000
	Максимальная полезная нагрузка	Горизонтальный (кг)	35	35	17	11
		Вертикальный (кг)	11	11	6	3
	Номинальная тяга (Н)		854	341	170	85
	Шаг спирали (мм)		Шаг 50-800 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		100
	Диаметр шарикового винта (мм)		C7Ø12
	Соединительная муфта (мм)		7х8
	Домашний датчик	Снаружи	EE-SX674(NPN)

Расположение датчиков

Значение ускорения и замедления установлено на уровне 0,2 секунды.

*При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead2	11 кг	880	130	167
	23 кг	730	56	76
	35 кг	620	32	48
Lead5	11 кг	820	96	110
	23 кг	520	43	51
	35 кг	310	20	21
Lead10	6 кг	720	150	192
	11 кг	435	81	90
	17 кг	280	45	55
Lead20	6 кг	376	130	125
	9 кг	260	73	91
	11 кг	212	57	62

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead2	11 кг	165	110	980
	23 кг	62	51	810
	35 кг	42	31	620
Lead5	11 кг	120	79	650
	23 кг	76	54	420
	35 кг	32	23	271
Lead10	6 кг	230	205	650
	11 кг	95	85	420
	17 кг	58	43	265
Lead20	6 кг	221	204	350
	9 кг	127	119	260
	11 кг	102	93	180

(Единица измерения: мм)

Вертикальная установка		А	С
Lead2	7 кг	230	230
	9 кг	155	155
	11 кг	120	120
Lead5	5 кг	186	186
	9 кг	117	117
	11 кг	95	95
Lead10	1 кг	900	900
	4 кг	253	253
	6 кг	150	150
Lead2	1 кг	700	700
	2,5 кг	330	330
	3 кг	285	285

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	123
МП	123
МИСТЕР	172

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 4	50/100 Вт	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		ГРХ 5	100 Вт	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		ГРХ 7	100 Вт	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		ГРХ 8	200/400 Вт	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		ГРХ 12	400 Вт	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		ГРХ 15	750 Вт	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Максимальная скорость определяется максимальной частотой вращения сервомотора (3000 об/мин).

Шариковинтовой привод с длинным ходом

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 5М	100 Вт	54	±0,01	12	2	30	10	100
		ГРХ 8М	200/400 Вт	82	±0,01	16	5	50	15	250
		GRH 12M	400 Вт	120	±0,01	16	5	110	33	1600
