Легкий вес и длительный срок службы

Ширина корпуса: 120 мм

Повторяемость: ±0,01 мм

Горизонтальная нагрузка: 110 кг

Вертикальная нагрузка: 33 кг

Максимальная скорость: 1600 мм/с

Диапазон хода: 50-1250 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Жесткое усиление скользящего сиденья

Корпус и направляющая выполнены цельными, что решает проблему недостаточной жесткости и уменьшает ширину, сокращая монтажное пространство оборудования.

Простота в обслуживании

Обе стороны всей серии оснащены внешними маслозаливными форсунками, которые можно заправлять маслом напрямую без необходимости использования крышки. Специальная конструкция стальных ремней позволяет уменьшить образование ворса и подходит для использования в чистых помещениях.

Сборка, экономия времени и удобство.

Его можно закрепить сверху вниз или снизу вверх без демонтажа стальной полосы.
Добавьте опорную поверхность для установки сбоку корпуса. В нижней части корпуса имеется отверстие для установочного штифта.

Прочность увеличивается, а гладкость улучшается.

Благодаря использованию алюминиевой конструкции корпуса, его прочность значительно повышена. По сравнению с RMH5S/6S, стальная направляющая встроена в алюминиевый корпус и затем отшлифована, что повышает точность высоты и прямолинейности хода до уровня ниже ± 0,02 мм (по сравнению с RMH10/12).

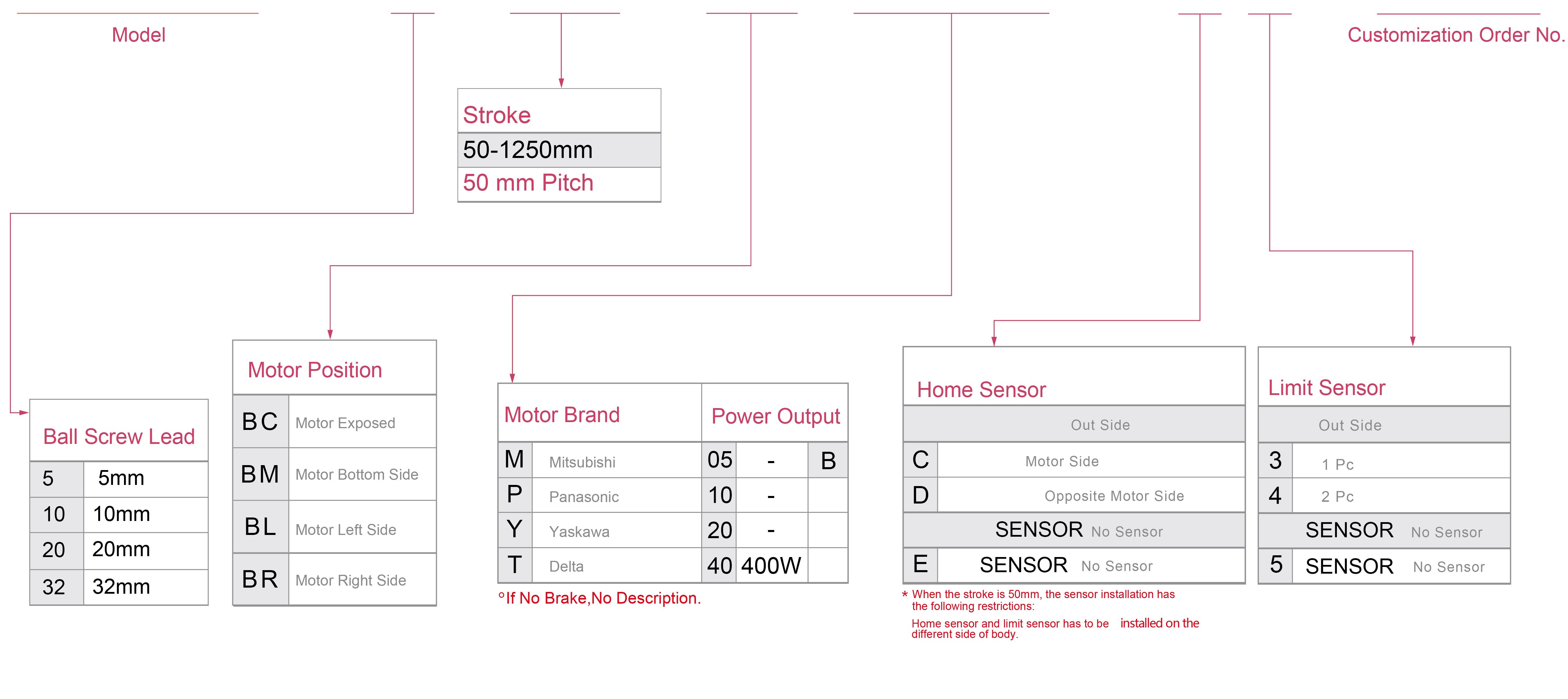

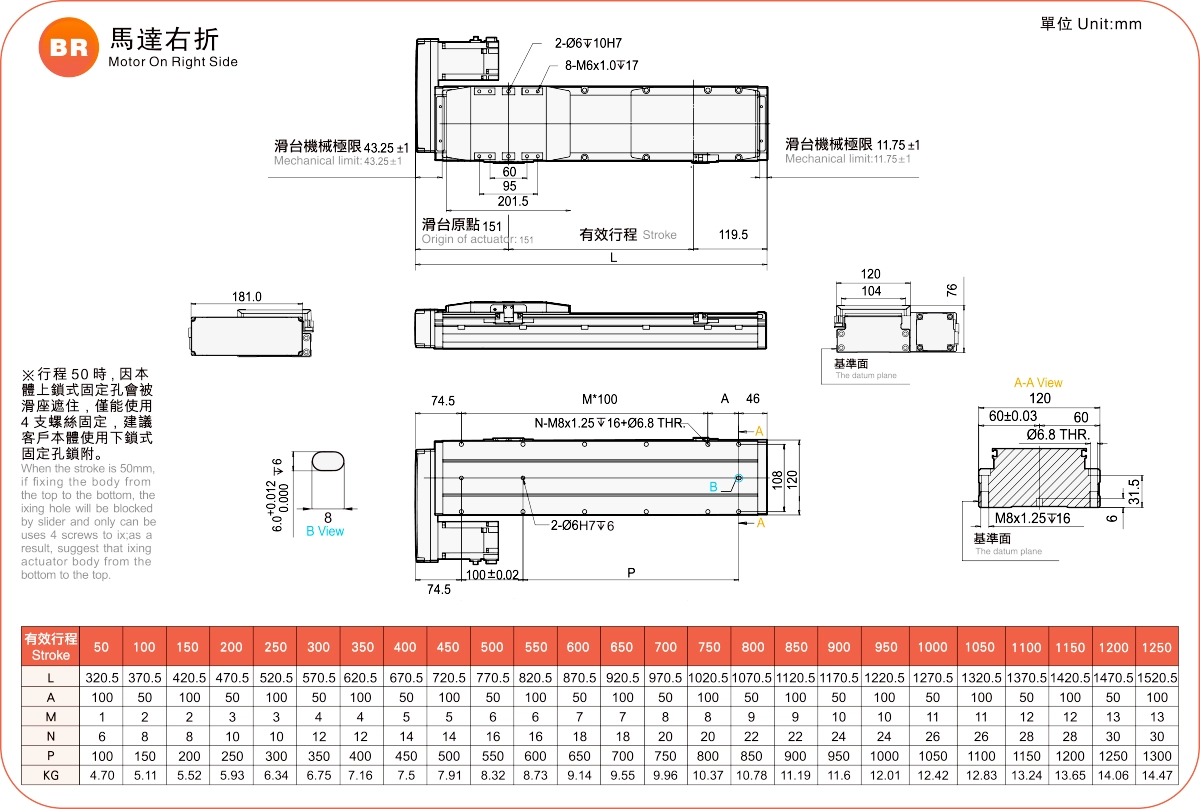

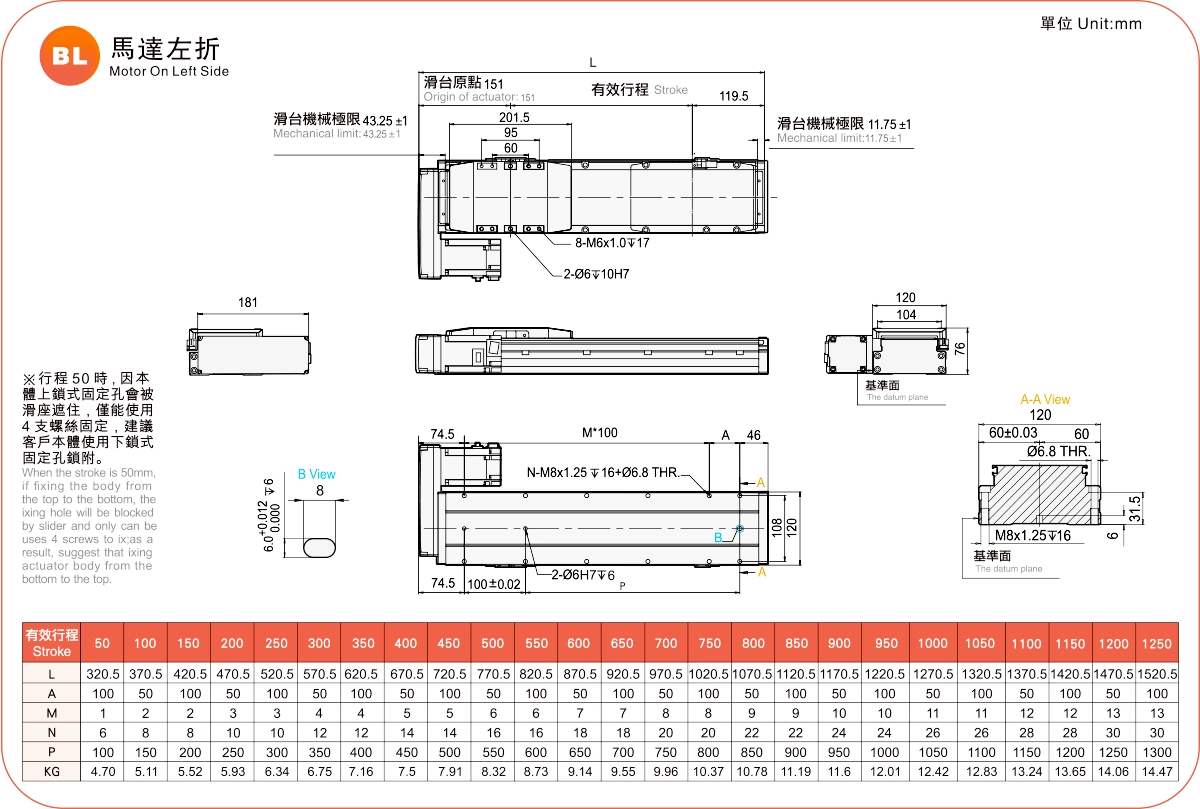

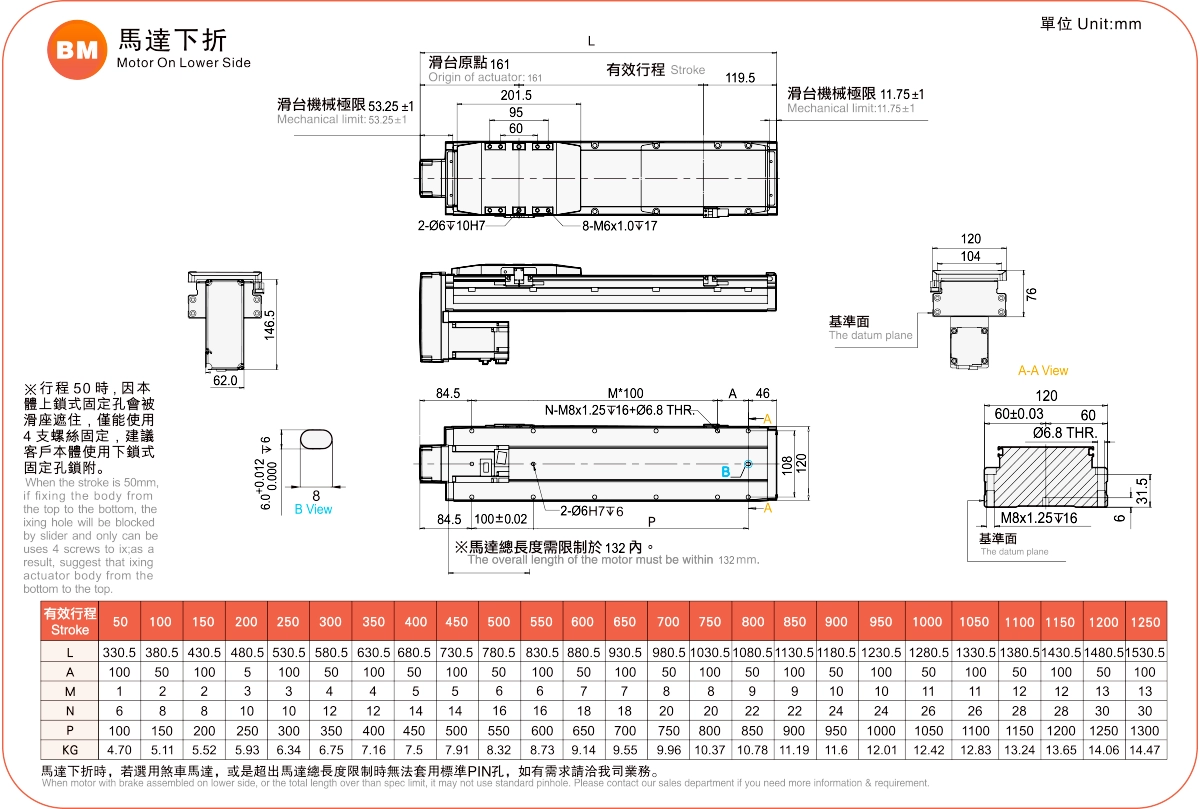

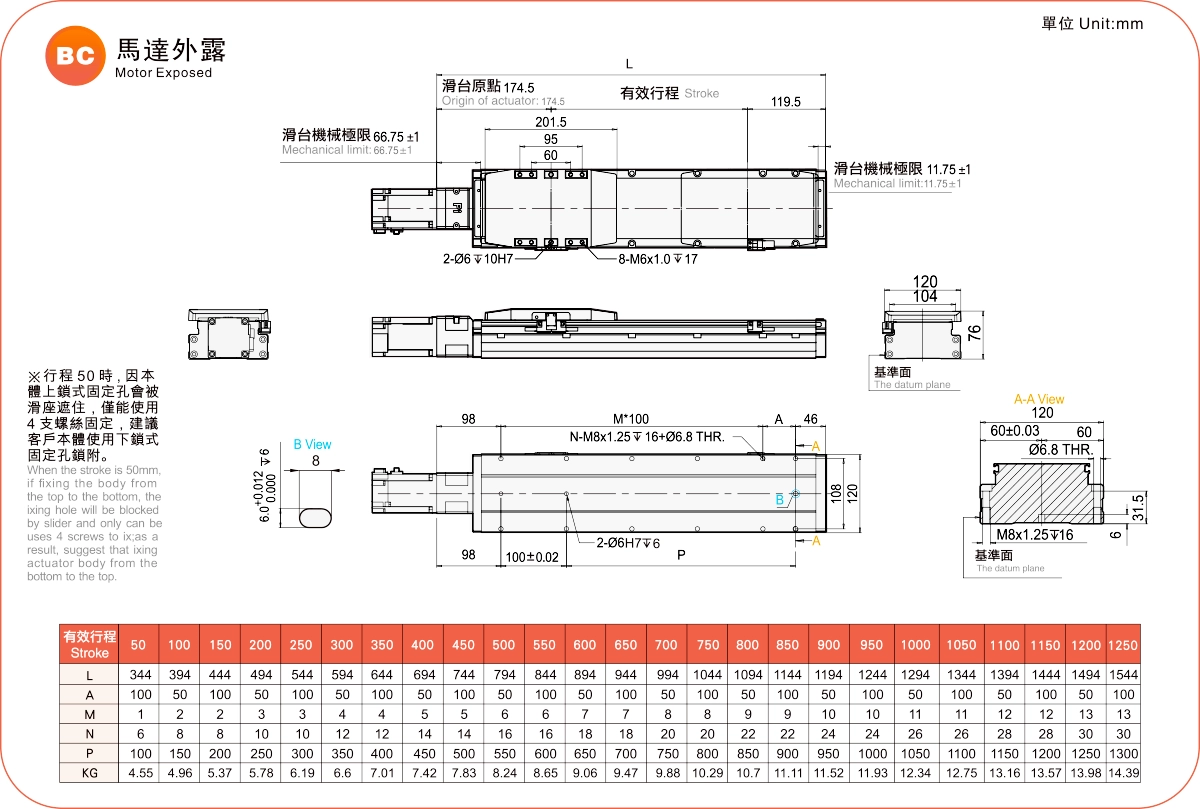

Способ заказа

GRH12 - L5-100-BC-M40B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Шаг шарикового винта (мм)		5	10	20	32
	Максимальная скорость (мм/с) ※1		250	500	1000	1600
	Максимальная полезная нагрузка	Горизонтальный (кг)	110	88	40	30
		Вертикальный (кг)	33	22	10	8
	Номинальная тяга (Н)		1388	694	347	218
	Шаг спирали (мм) ※2		Шаг 50-1250 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		400
	Диаметр шарикового винта (мм)		C7Ø16
	Высокопрочная линейная направляющая (мм)		Шариковинтовой привод
	Соединительная муфта (мм)		10х14
		Встроенный	EE-SX674(NPN)

Расположение датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	60 кг	2850	250	340
	80 кг	2100	180	250
	110 кг	1500	120	170
Lead10	30 кг	2850	490	600
	50 кг	1700	280	350
	88 кг	950	140	190
Lead20	10 кг	3400	1250	1400
	22 кг	1650	550	620
	40 кг	900	290	330
Lead32	15 кг	1100	570	550
	25 кг	620	330	320
	30 кг	520	270	260

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	55 кг	280	280	3300
	75 кг	200	195	2400
	110 кг	130	125	1550
Lead10	35 кг	400	410	2500
	55 кг	245	250	1550
	88 кг	150	150	950
Lead20	12 кг	900	1070	3000
	20 кг	550	630	1800
	40 кг	260	300	900
Lead32	15 кг	440	570	1050
	30 кг	210	270	520
	-	-	-	-

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	15 кг	1200	1200
	22 кг	820	820
	33 кг	550	550
Lead10	10 кг	1600	1600
	14 кг	1150	1150
	22 кг	730	730
Lead20	7 кг	1800	1800
	10 кг	1250	1250
	-	-	-
Lead32	5 кг	1600	1600
	8 кг	1000	1000
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	606
МП	606
МИСТЕР	1168

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 4	50/100 Вт	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		ГРХ 5	100 Вт	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		ГРХ 7	100 Вт	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		ГРХ 8	200/400 Вт	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		ГРХ 12	400 Вт	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		ГРХ 15	750 Вт	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Максимальная скорость определяется максимальной частотой вращения сервомотора (3000 об/мин).

Шариковинтовой привод с длинным ходом

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 5М	100 Вт	54	±0,01	12	2	30	10	100
		ГРХ 8М	200/400 Вт	82	±0,01	16	5	50	15	250
		GRH 12M	400 Вт	120	±0,01	16	5	110	33	1600
