Легкий вес и длительный срок службы

Повторяемость: ± 0,01 мм

Горизонтальная нагрузка: 110 кг

Вертикальная нагрузка: 33 кг

Максимальная скорость: 1280 мм/с.

Шаг хода: 800-2200 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Разнообразные стили раздвижных сидений

Корпус и направляющие выполнены за одно целое, что решает проблему недостаточной жесткости и уменьшает ширину, уменьшая пространство для установки оборудования. Единственная запатентованная конструкция топливной форсунки в отрасли, в которой для впрыска масла используется одна топливная форсунка на направляющей. Он может одновременно впрыскивать масло и обслуживать гайку и несколько комплектов ползунков, что делает обслуживание более удобным и экономит ваше время. Направление установки топливной форсунки можно выбрать в соответствии с потребностями заказчика.

Корпус повышенной жесткости/верхняя крышка повышенной жесткости

Корпус высокой жесткости: изучите возможности использования интегрированной алюминиевой экструзионной конструкции и получите наилучшее соотношение жесткости и веса с помощью анализа элементов. Верхняя крышка с защитой от наматывания: благодаря специальной конструкции, предотвращающей наматывание, верхняя крышка не скручивается и не деформируется при использовании на больших расстояниях.

Марка двигателя

Может работать в паре с серводвигателями различных марок. На выбор доступны разнонаправленные положения установки двигателя, что делает конструкцию машины более гибкой.

Марка двигателя

Марка винта, седло недоступно для выбора

Подходящие характеристики и марки винтов могут быть выбраны в зависимости от различной точности и скорости.

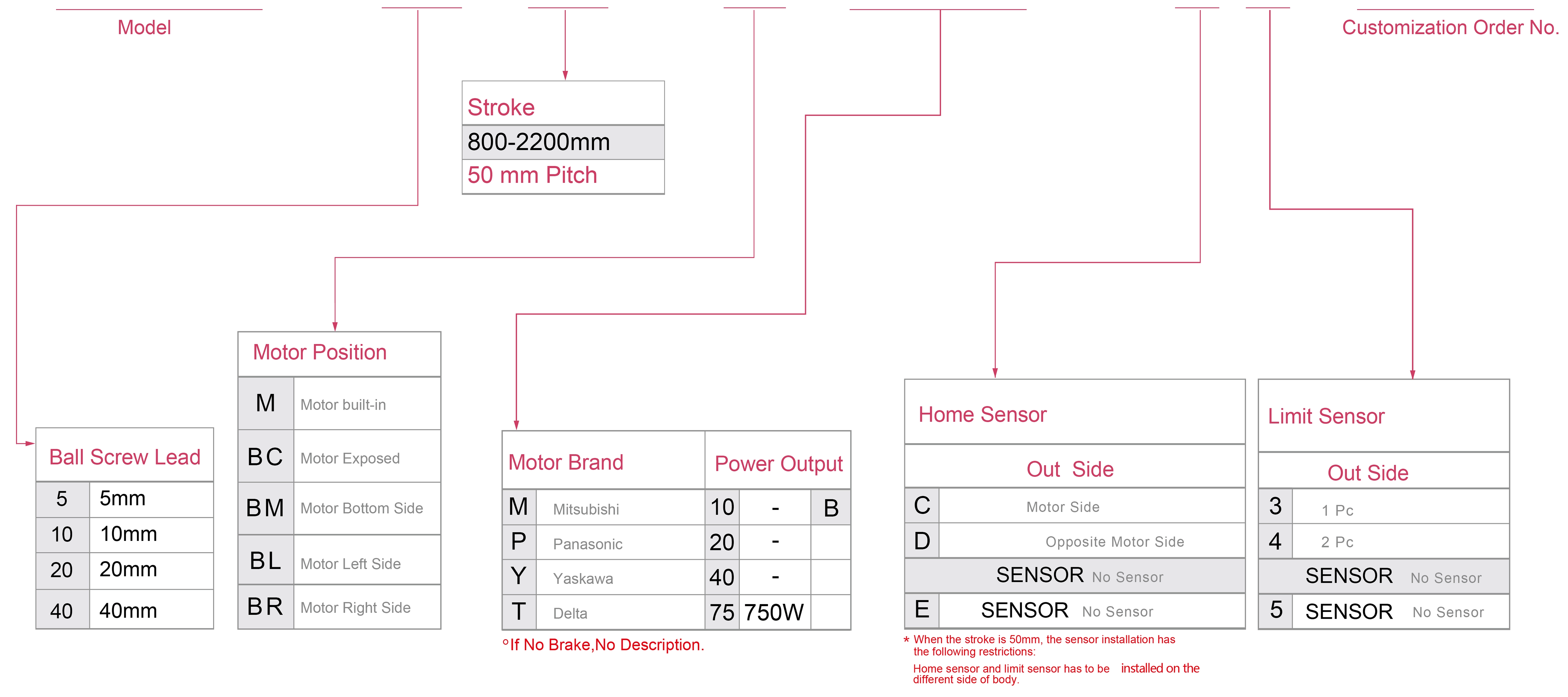

Способ заказа

RMH17S-L5-800-M-M40B-C4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Ход шарико-винтовой передачи (мм)		5	10	20	32
	Максимальная скорость (мм/с)		200	400	800	1280
	Максимальная полезная нагрузка	Горизонтальный (кг)	110	90	40	30
		Вертикальный (кг)	33	22	10	8
	Номинальная тяга (Н)		1388	694	347	218
	Шаг хода (мм)		Шаг 800-2200 мм/50 мм
Части	Мощность серводвигателя переменного тока (Вт)		400 Вт
	ШВП Ø (мм)		C7Ø16
	Линейная направляющая высокой жесткости (мм)		Ш15ХВ12,5
	Муфта (мм)		14х10
	Домашний датчик	Снаружи	ЭЭ-SX672(НПН)

Расположение датчика

Значение ускорения и замедления установлено на 0,2 секунды.

*Когда ход превышает 750 мм, произойдет биение ШВП. В таких случаях мы рекомендуем снизить рабочую скорость. Подробную информацию см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Лид5	70 кг	2092	162	208
	90 кг	1555 г.	117	149
	110 кг	1210	88	113
Лид10	60 кг	1107	172	208
	75 кг	848	130	156
	90 кг	680	101	122
Лид20	20 кг	1498	491	520
	30 кг	973	313	334
	40 кг	712	225	238
Лид32	10 кг	1311	692	625
	20 кг	633	326	295
	30 кг	405	203	187

(Единица измерения: мм)

Установка на стену		А	Б	С
Лид5	75 кг	190	148	1911 год
	95 кг	140	108	1450
	110 кг	113	88	1210
Лид10	65 кг	188	156	1008
	80 кг	144	119	788
	90 кг	122	101	680
Лид20	25 кг	408	382	1180
	35 кг	280	262	825
	40 кг	238	225	712
Лид32	15 кг	408	449	860
	25 кг	230	252	495
	30 кг	187	203	405

(Единица измерения: мм)

Вертикальная установка		А	С
Лид5	15 кг	940	940
	22 кг	640	640
	33 кг	427	427
Лид10	10 кг	1248	1248
	14 кг	894	894
	22 кг	569	569
Лид20	7 кг	1417	1417
	10 кг	993	993
	-	-	-
Лид32	5 кг	1255	1255
	8 кг	785	785
	-	-	-

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	605
член парламента	448
МИСТЕР	448

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	12 ринггитов	100 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		14 ринггитов	200 Вт	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 Вт	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		РМХ17	400 Вт	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000 г.
			750 Вт	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000 г.
		РМХ22	750 Вт	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000 г.
		RMH28	1500 Вт	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Серия с очень длинным ходом

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	РМХ17С	400 Вт	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 Вт	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		РМХ22С	750 Вт	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Максимальная скорость основана на максимальной частоте вращения серводвигателя (3000 об/мин). Самая высокая скорость основана на максимальной частоте вращения шагового двигателя (500 об/мин).

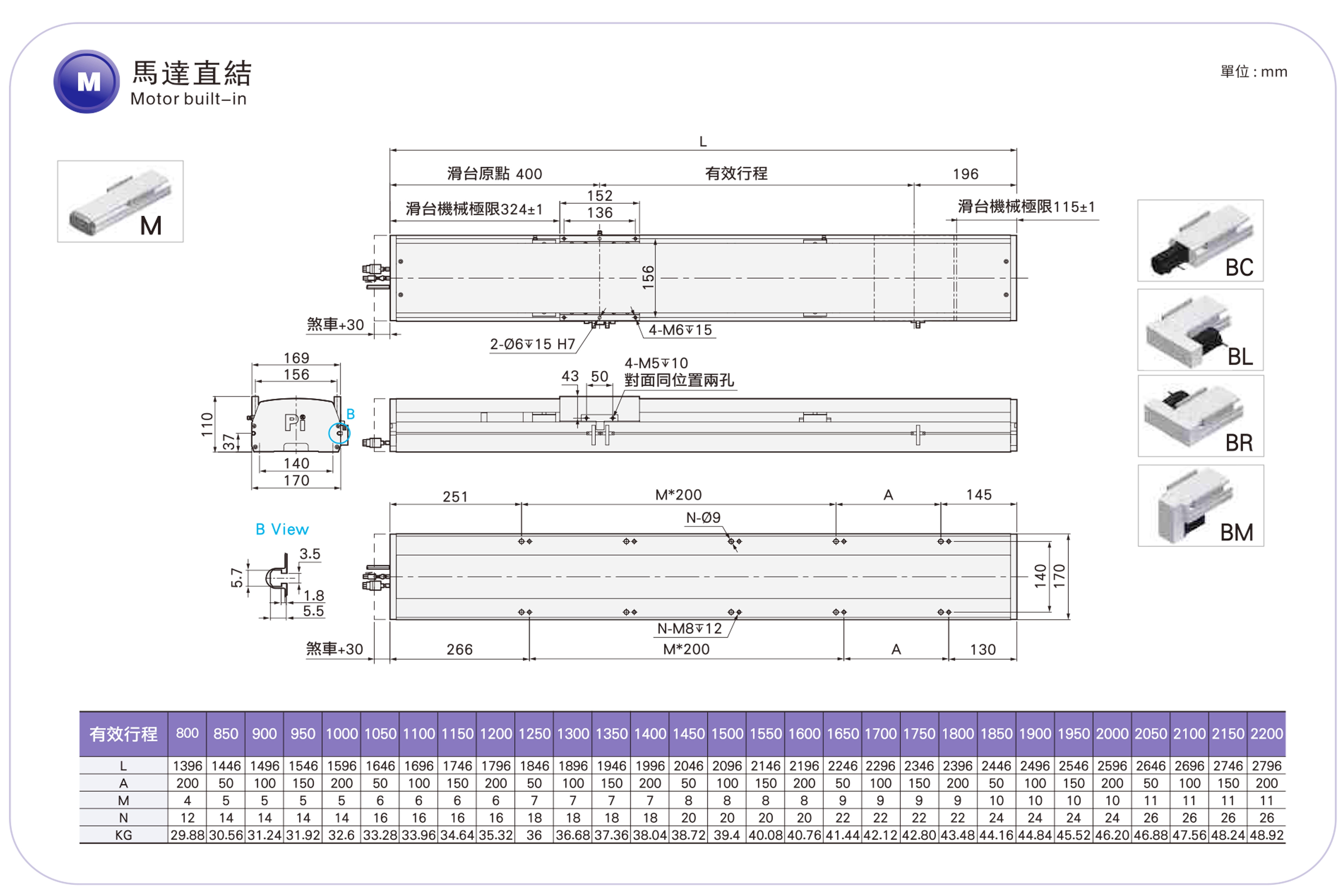

Мортор встроенный
