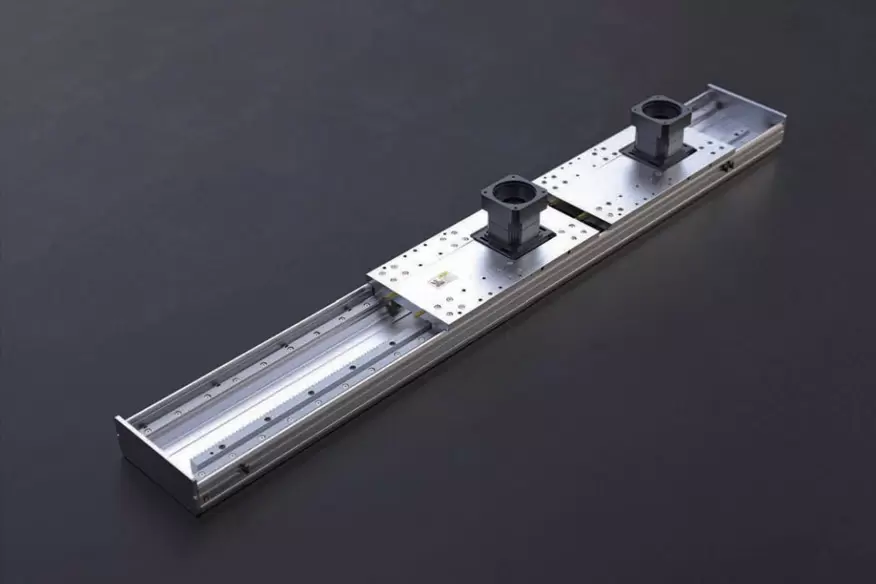

Легкий вес и длительный срок службы

Ширина кузова: 280 мм

Повторяемость: ±0,08 мм

Горизонтальная нагрузка: 350 кг

Вертикальная нагрузка: 155 кг

Максимальная скорость: 1785,67 мм/с

Диапазон перемещения: 7000 мм

*Максимальная скорость определяется максимальной частотой вращения сервомотора (3000 об/мин).

PDF

3D загрузка

Cadenas3 Скачать

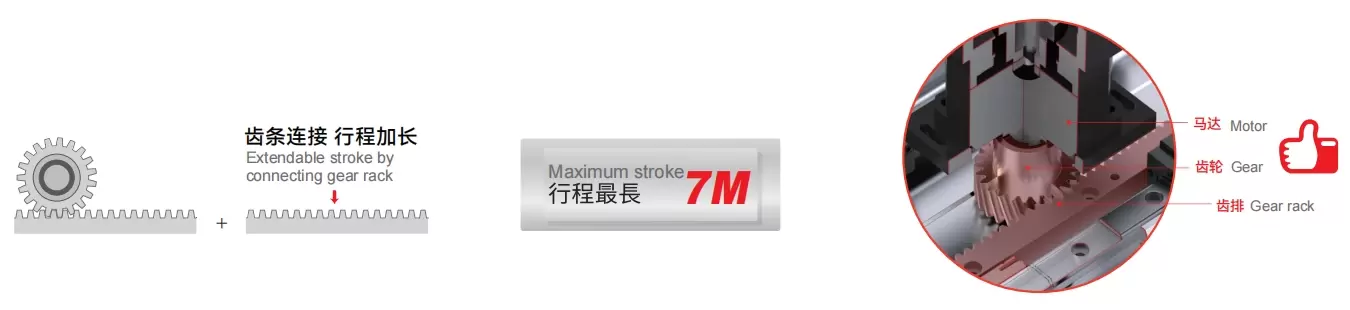

зубчатая передача

Благодаря использованию зубчатой передачи, при больших перемещениях отсутствует винтовой привод, и проблема наматывания винтов не возникает. Передаточная система приводится в движение линейно с помощью зубчатой рейки.

Полный набор стилей — множество преимуществ

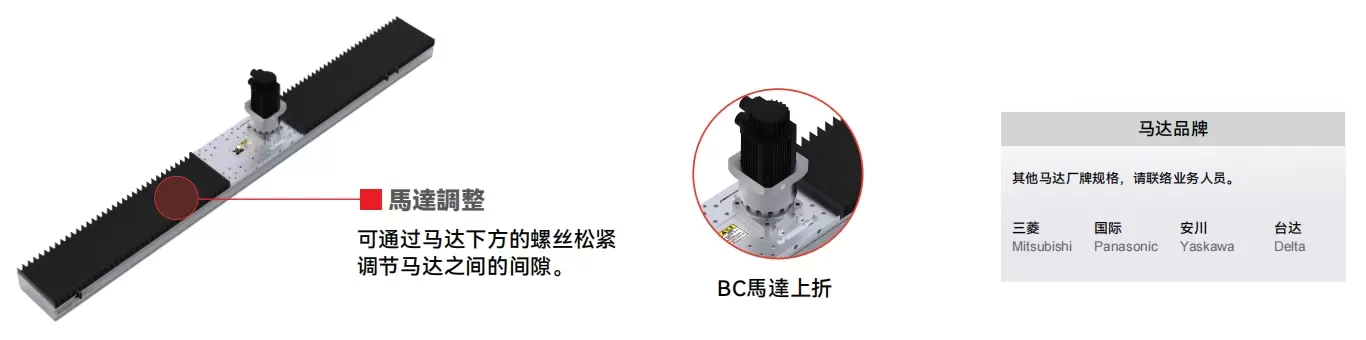

Благодаря стальной ременной защите предотвращается попадание посторонних предметов непосредственно в подвижный стол. Максимальный ход внутри подвижного стола может достигать 1500 мм. Возможность выбора положения установки многонаправленного двигателя делает конструкцию станка более гибкой. Может использоваться в паре с сервомоторами различных производителей.

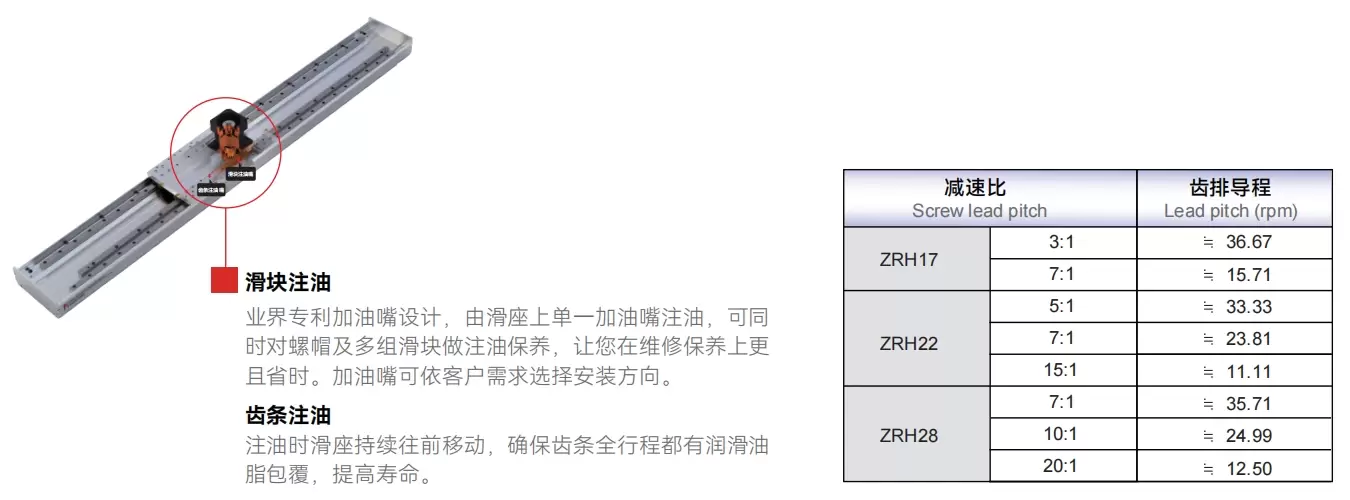

Конструкция с внешним впрыском масла - простота обслуживания

Все серии могут смазываться снаружи без необходимости снятия крышки. Система самосмазывающегося маслонакопителя может быть оснащена соответствующими передаточными числами и подачей масла в зависимости от нагрузки и скорости.

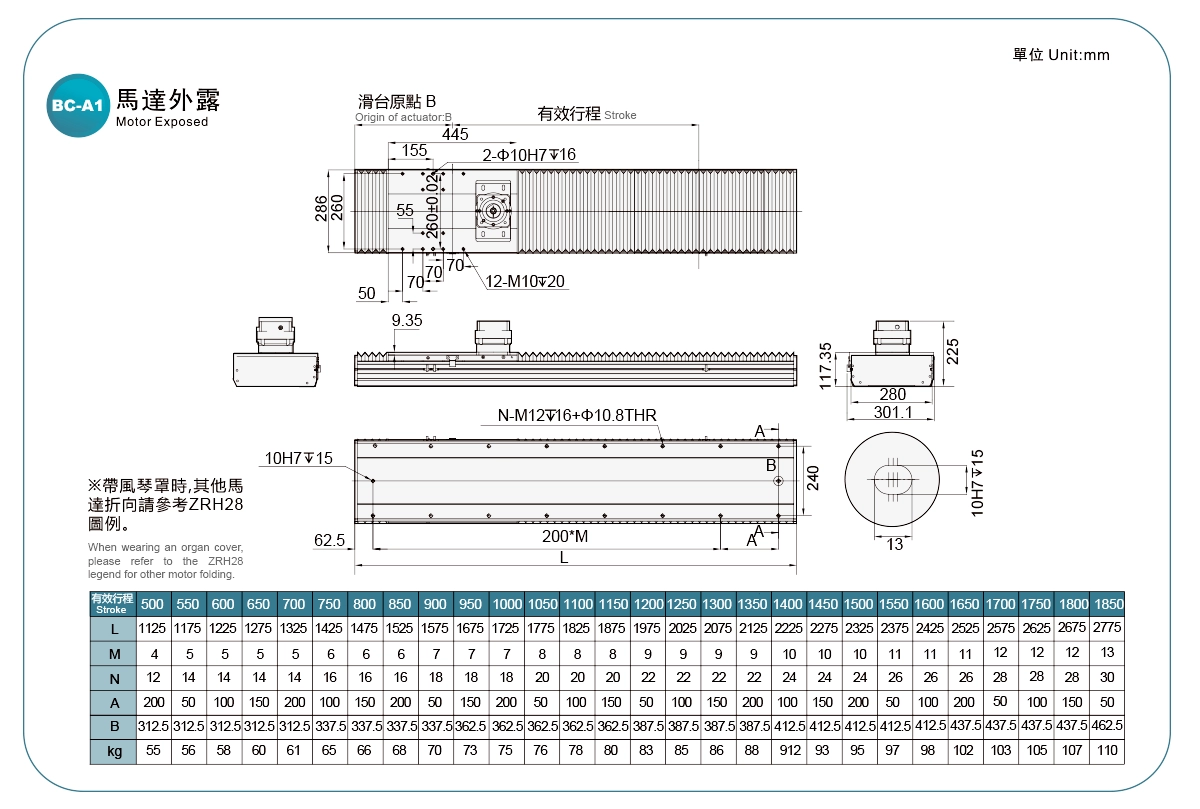

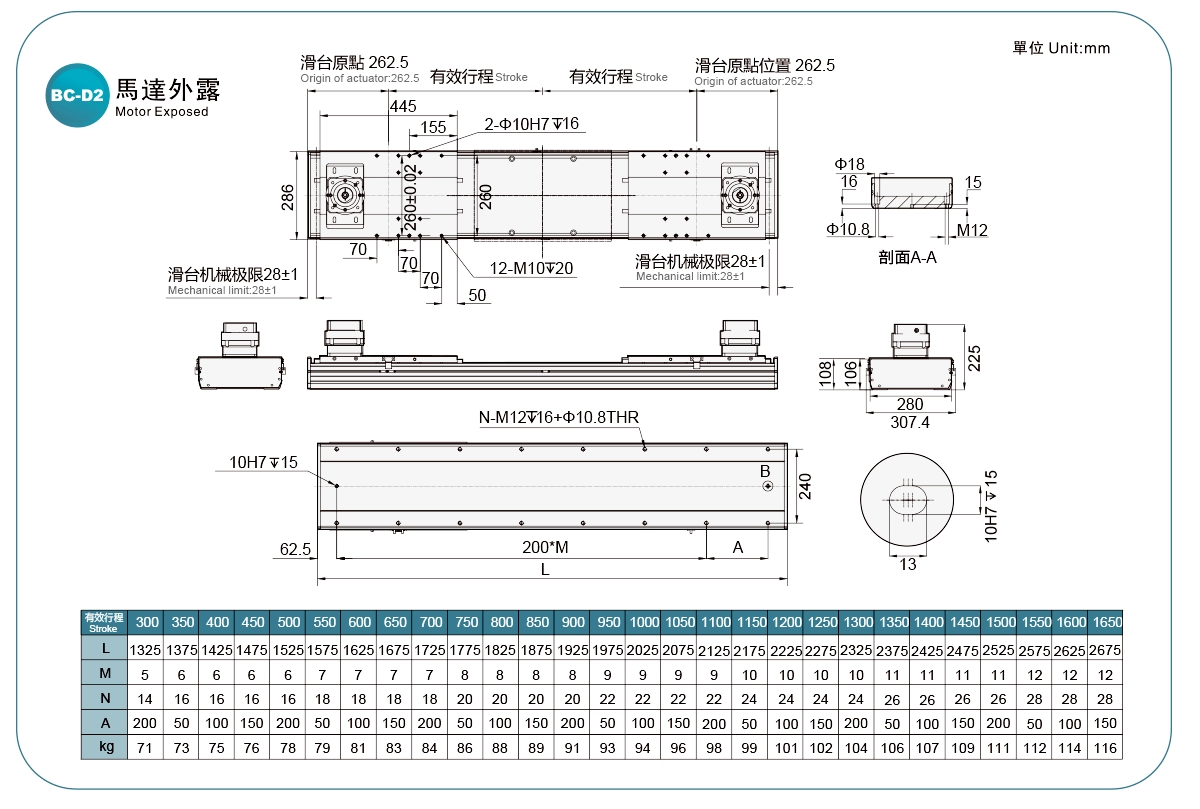

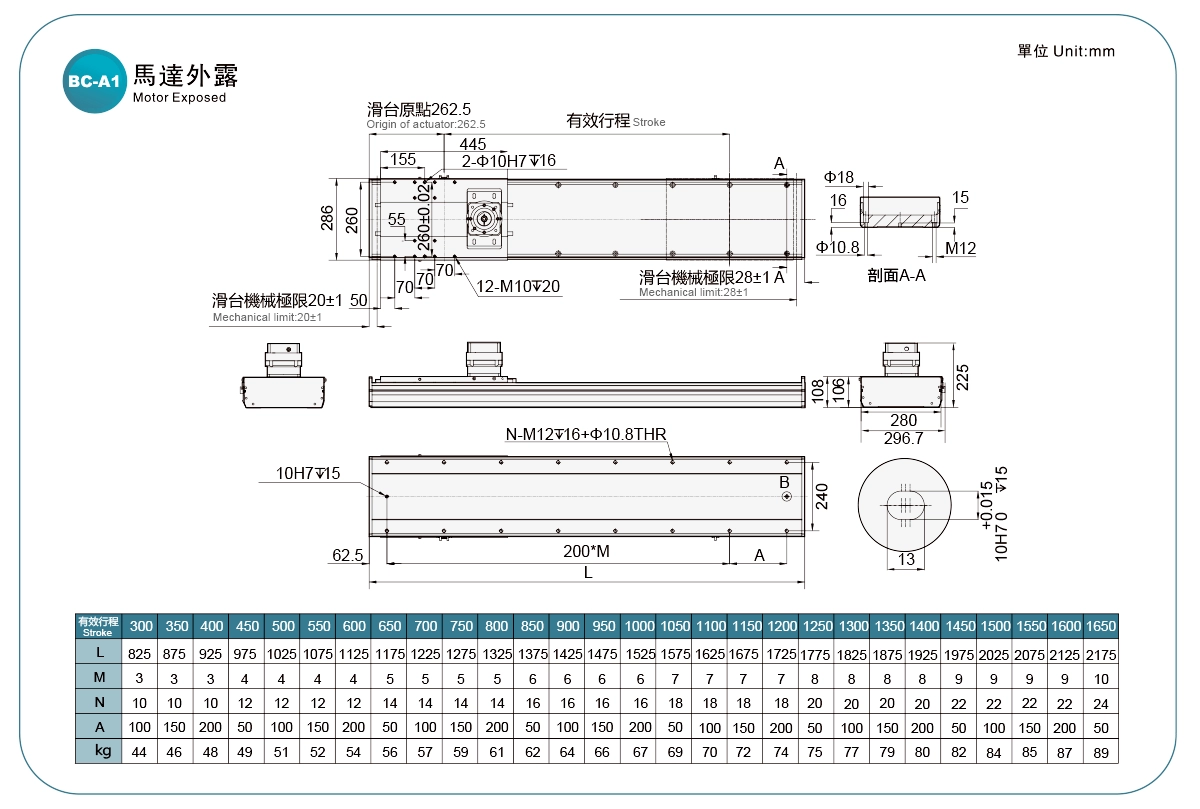

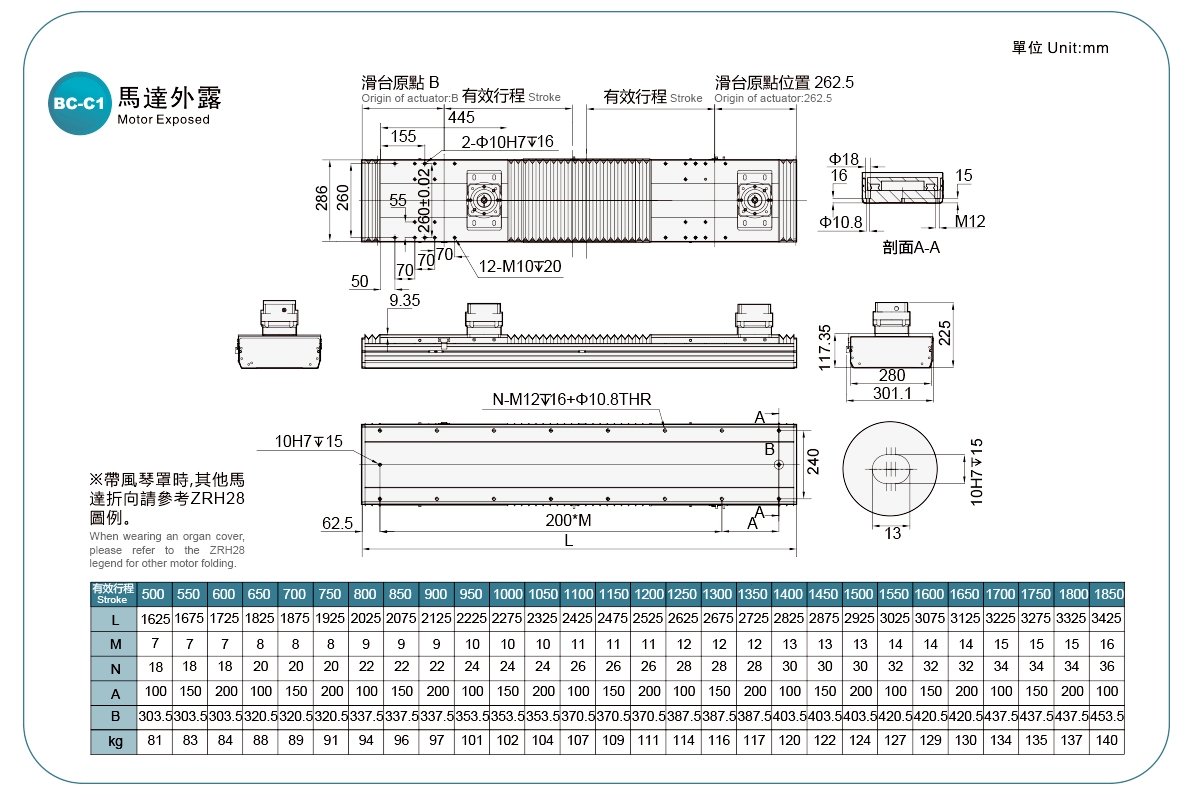

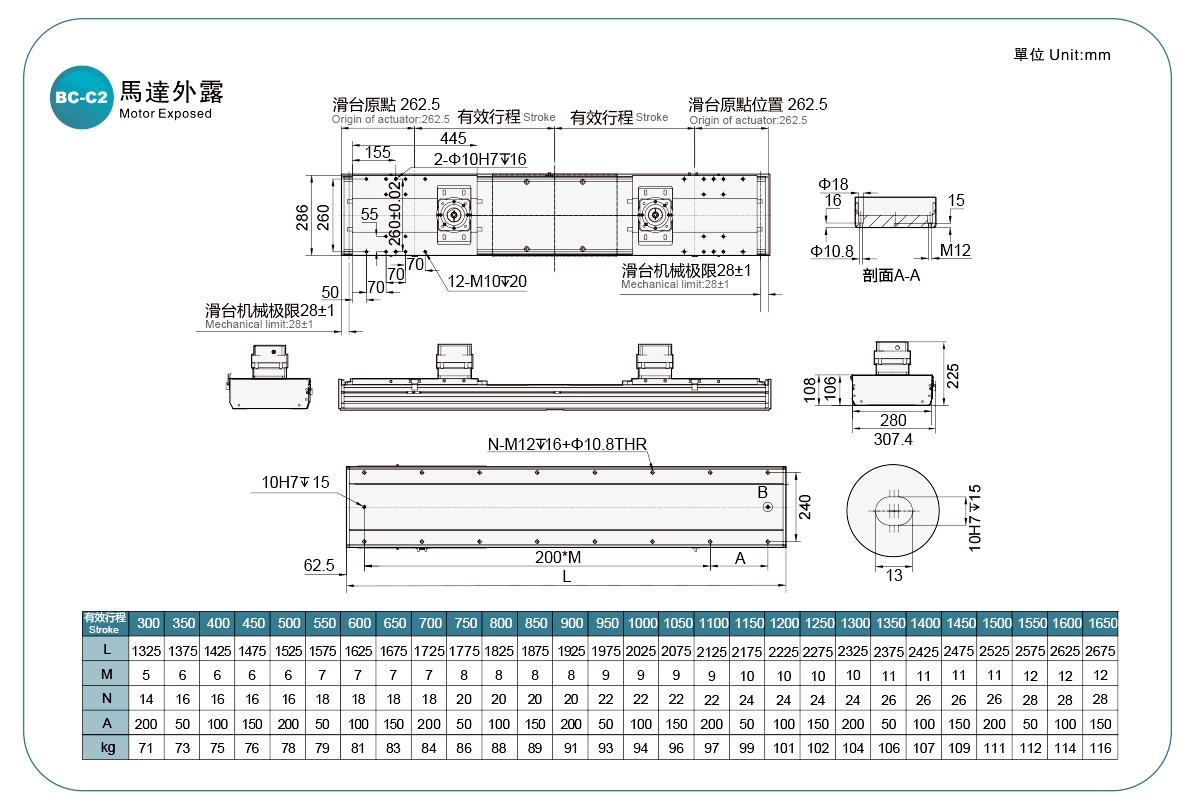

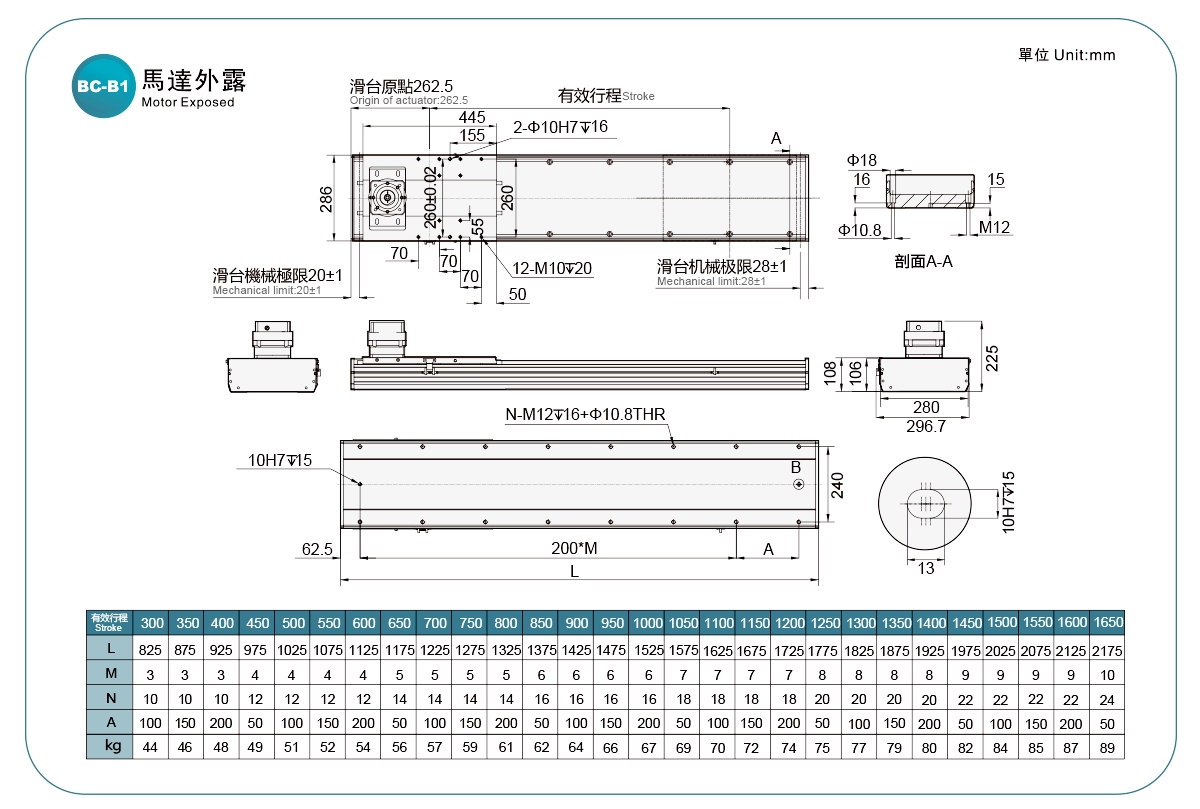

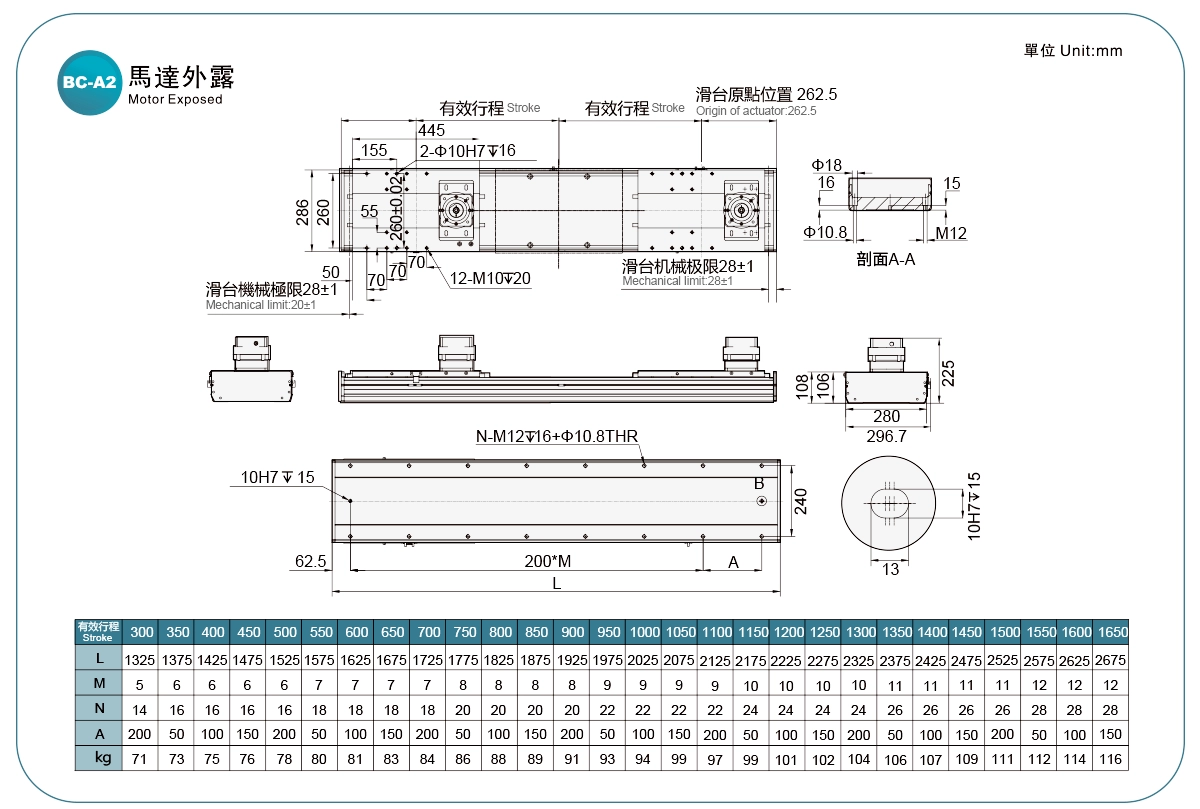

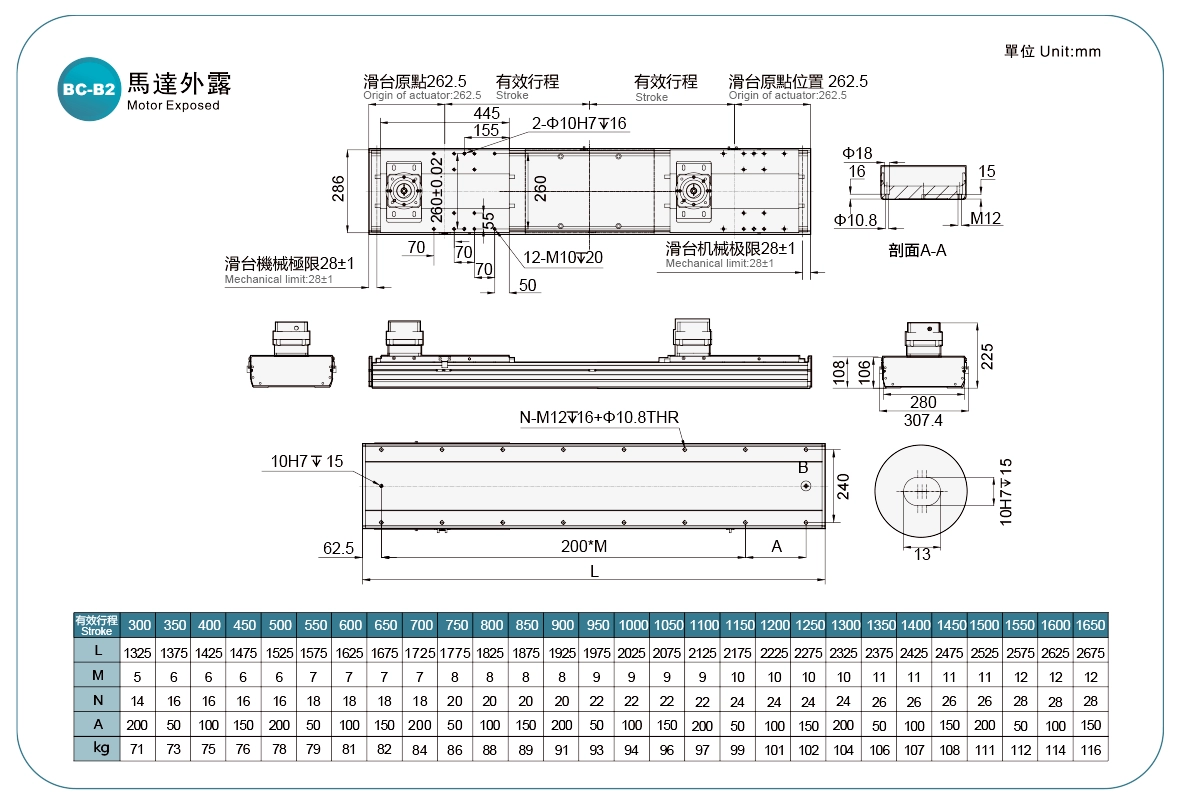

Способ заказа

ZRH28-L 249-300-A1-R7-P150-C4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,08
	Свинец (мм)		35.71	24.99	12.50
	Коэффициент снижения		7	10	20
	Максимальная скорость (мм/с) ※1		1785.67	1249.97	624.99
	Максимальная полезная нагрузка	Горизонтальный (кг)	160	210	350
		Вертикальный (кг)	50	75	150
	Номинальная тяга (Н)		713	1018	2036
	Шаг спирали (мм) ※2		100-6300 мм/50 шагов
Детали	Мощность серводвигателя переменного тока (Вт)		1500 Вт
	Модуль упругости стойки (м)		3
	Двигатель рассчитан на определенную скорость (об/мин).		3000
	Домашний датчик	Снаружи	EE-SX672(NPN)
		Встроенный	EE-SX674(NPN)

Схема расположения датчиков

※Значение ускорения и замедления установлено на 0,4 секунды

※Скорость продукта округляется. Получено целое число.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Передаточное число редуктора 1:7 (1,78 м/с)	80 кг	3252	750	870
Передаточное число редуктора 1:7 (1,78 м/с)	160 кг	2482	619	632
Передаточное число редуктора 1:10 (1,25 м/с)	105 кг	1861	435	484
Передаточное число редуктора 1:10 (1,25 м/с)	210 кг	1911	756	819
Передаточное число редуктора 1:20 (0,62 м/с)	175 кг	1445	546	621
Передаточное число редуктора 1:20 (0,62 м/с)	350 кг	1000	395	421

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Передаточное число редуктора 1:7 (1,78 м/с)	80 кг	1450	1600	1600
Передаточное число редуктора 1:7 (1,78 м/с)	160 кг	700	750	800
Передаточное число редуктора 1:10 (1,25 м/с)	105 кг	1350	1320	1400
Передаточное число редуктора 1:10 (1,25 м/с)	210 кг	630	650	700
Передаточное число редуктора 1:20 (0,62 м/с)	175 кг	950	1150	1300
Передаточное число редуктора 1:20 (0,62 м/с)	350 кг	450	510	550

(Единица измерения: мм)

Вертикальная установка		А	С
Передаточное число редуктора 1:7 (1,78 м/с)	25 кг	4050	4150
Передаточное число редуктора 1:7 (1,78 м/с)	50 кг	1988	2112
Передаточное число редуктора 1:10 (1,25 м/с)	35 кг	3600	3700
Передаточное число редуктора 1:10 (1,25 м/с)	70 кг	1800	1900
Передаточное число редуктора 1:20 (0,62 м/с)	75 кг	2300	2400
Передаточное число редуктора 1:20 (0,62 м/с)	150 кг	1110	1200

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	8249
МП	8249
МИСТЕР	1 3847

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выходная мощность двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Соотношение уменьшающихся	Размер косозубых шестерен (мм)			Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выходная мощность двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Соотношение уменьшающихся	Модуль	Количество зубов	Вести	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Блок шестерен	ZRH17	750 Вт	±0,08	170	3	1.5	22	36.67	40	20	1833.29
		ZRH17	750 Вт	±0,08	170	7	1.5	22	15.71	75	50	785.70
		ZRH22	1000 Вт	±0,08	220	5	2	25	33.33	100	35	1666.63
						7	2	25	23.81	130	50	1190.45
						15	2	25	11.11	170	110	555.54
		ZRH28	1500 Вт	±0,08	280	7	3	25	35.71	160	50	1785.67
						10	3	25	24.99	210	75	1249.97
						20	3	25	12.50	350	155	624.99
