GSF17-Shenzhen Ruan Electronics Co., Ltd.

Легкий вес и длительный срок службы

Повторяемость: ±0,04 мм

Горизонтальная нагрузка: 45 кг

Длина провода: 40 мм

Максимальная скорость: 2000 мм/с

Шаг спирали: 100-3650 мм

Преимущества четырехрядных шарикоподшипников

Высокая жесткость, высокая точность, низкое трение, высокоскоростное движение, высокая грузоподъемность, длительный срок службы, отсутствие зазоров, легкое и маневренное перемещение, а также легкость поддержания высокой точности в течение длительного времени при перемещении в «дугообразную канавку». Обеспечивает одинаковую номинальную нагрузку во всех четырех направлениях внутреннего ползунка и может использоваться в любом направлении.

Обе стороны можно заполнить маслом.

Конструкция топливной форсунки включает в себя единую форсунку на направляющей, что позволяет одновременно смазывать и обслуживать направляющую и саму направляющую, делая техническое обслуживание и ремонт более удобными и экономящими время. Собственная разработка: интегрированная система хранения масла, снижение затрат и повышение эффективности.

Превосходные показатели крутящего момента

Полный набор стилей — множество преимуществ

Благодаря стальной ленте защиты предотвращается прямое попадание посторонних предметов на подвижный стол, что снижает пылеобразование. Может использоваться в чистых помещениях и может быть оснащена двигателями и способами монтажа от различных производителей.

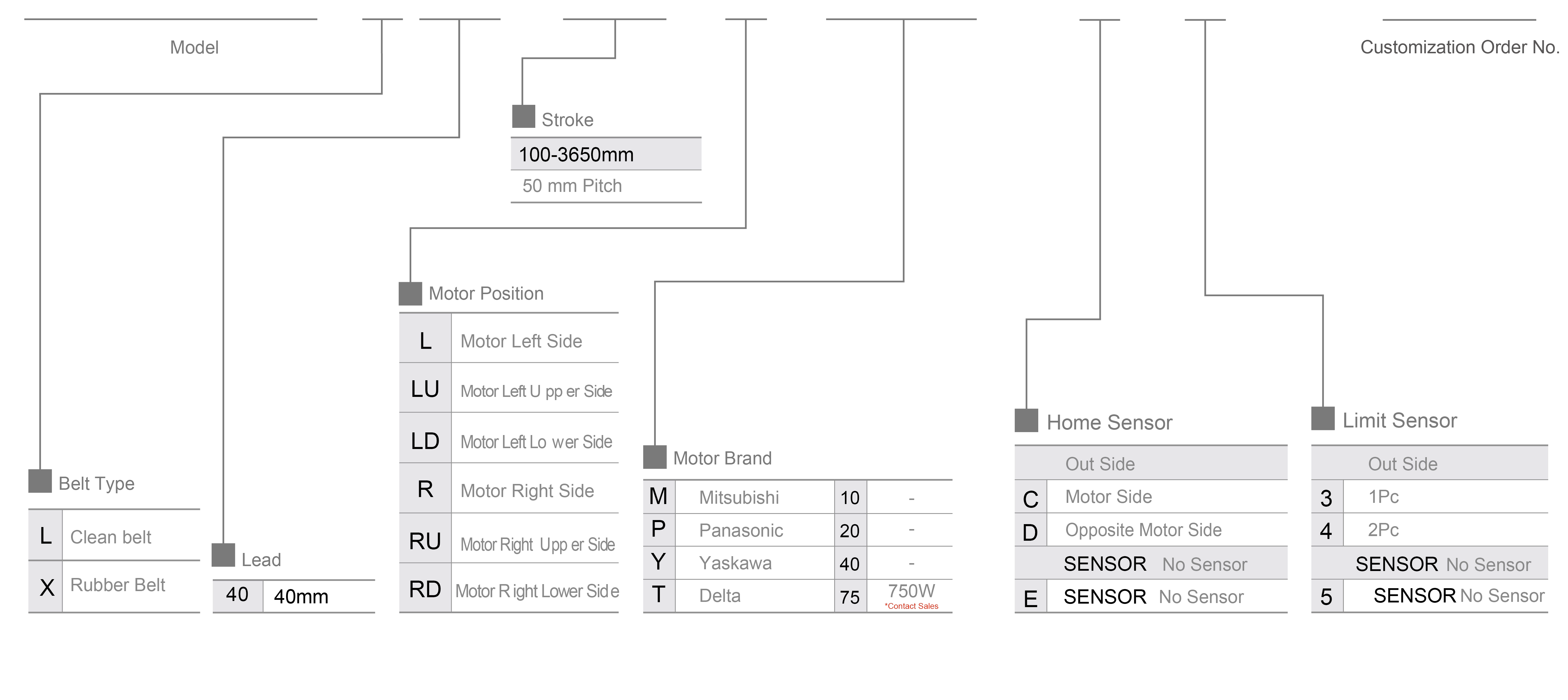

Способ заказа

GSF17-L40-100-L-M40-C 4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,04
	Свинец (мм)		40
	Максимальная скорость (мм/с)		2000
	Максимальная полезная нагрузка	Горизонтальный (кг)	45
		Вертикальный (кг)	-
	Номинальная тяга (Н)		204
	Шаг спирали (мм)		Шаг 100-3650 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		400 Вт
	Ширина шара (мм)		28
	Высокопрочная линейная направляющая (мм)		Шариковинтовой привод
	Домашний датчик	Снаружи	EE-SX672(NPN)

Схема расположения датчиков

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка	А	Б	С
20 кг	250	150	380
30 кг	160	100	250
45 кг	130	50	150

(Единица измерения: мм)

Монтаж на стену	А	Б	С
20 кг	350	150	200
30 кг	200	100	150
45 кг	150	50	100

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	767
МП	767
МИСТЕР	1636

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Редукционный механизм	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Технические характеристики ремня		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Редукционный механизм	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Ширина ремня (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Балт	GSF14	Да	200 Вт	135	78	±0,04	22	40	25	-	2000
		GSF17	Да	400 Вт	170	90	±0,04	28	40	45	-	2000
		GSF20	Да	750 Вт	200	112	±0,04	50	40	85	-	2000

*1 Максимальная скорость определяется на основе максимальной частоты вращения сервомотора (3000 об/мин).

*Максимальная скорость определяется максимальной частотой вращения шагового двигателя (500 об/мин).

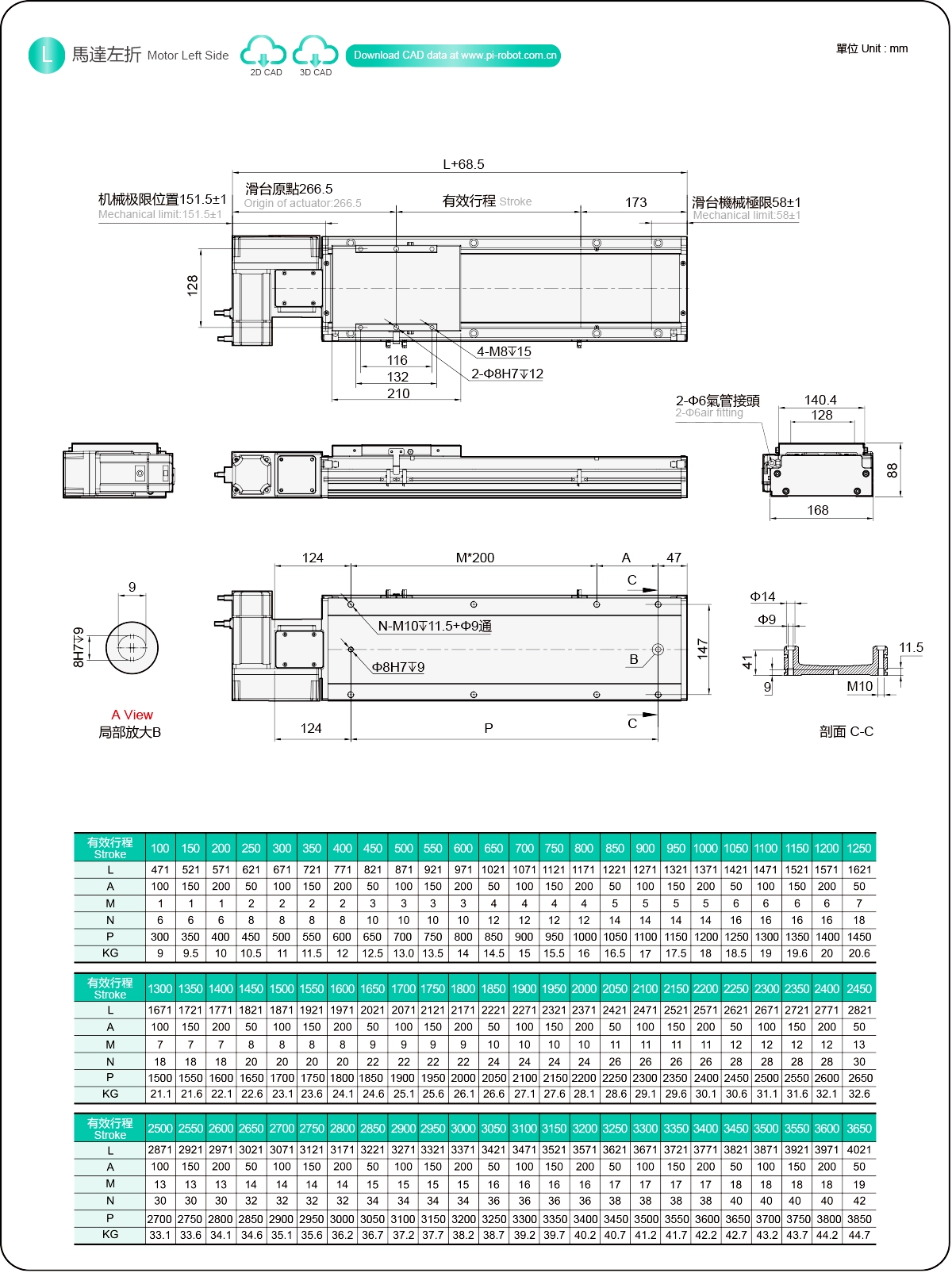

Левая сторона двигателя / Правая сторона двигателя

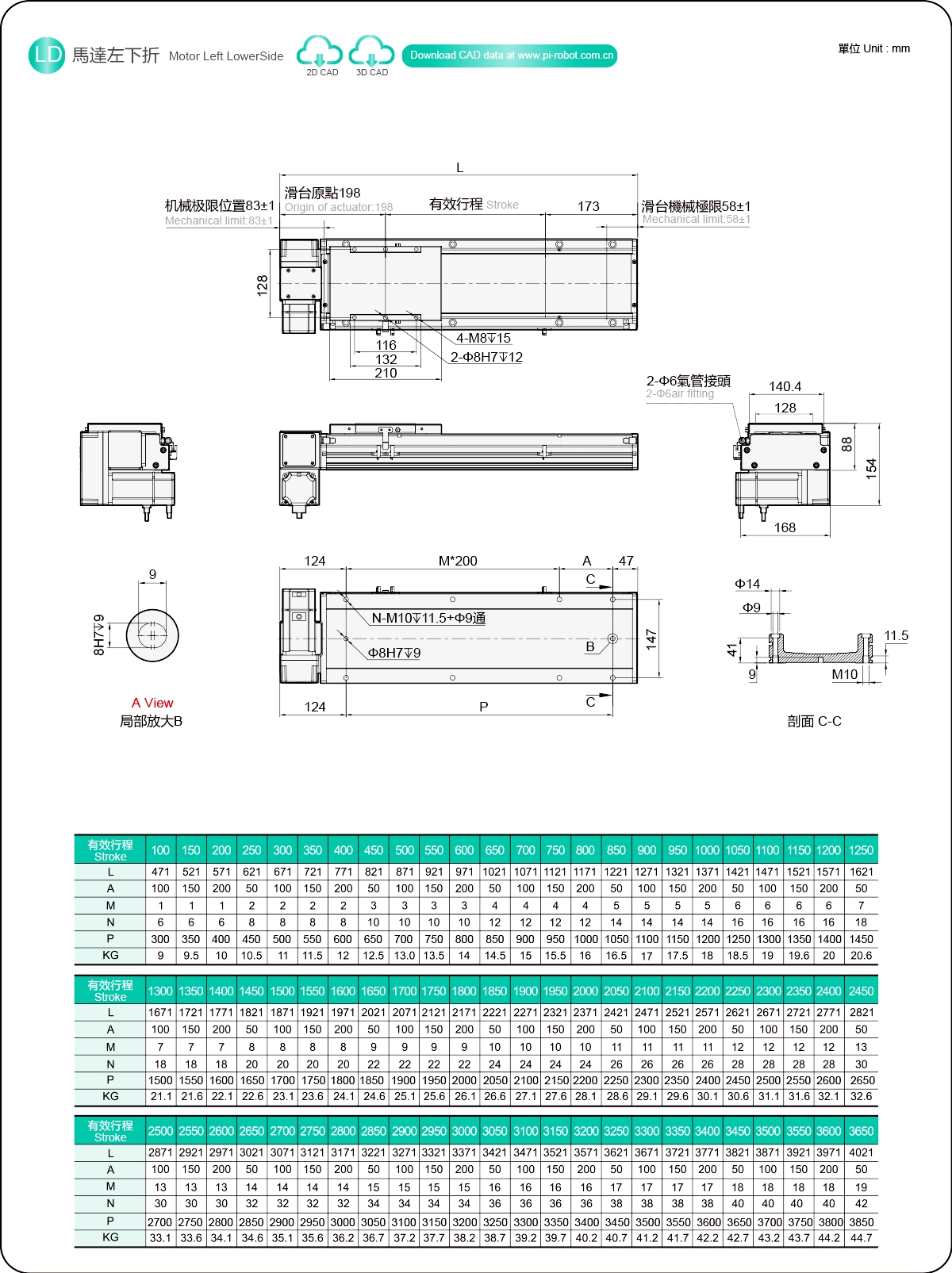

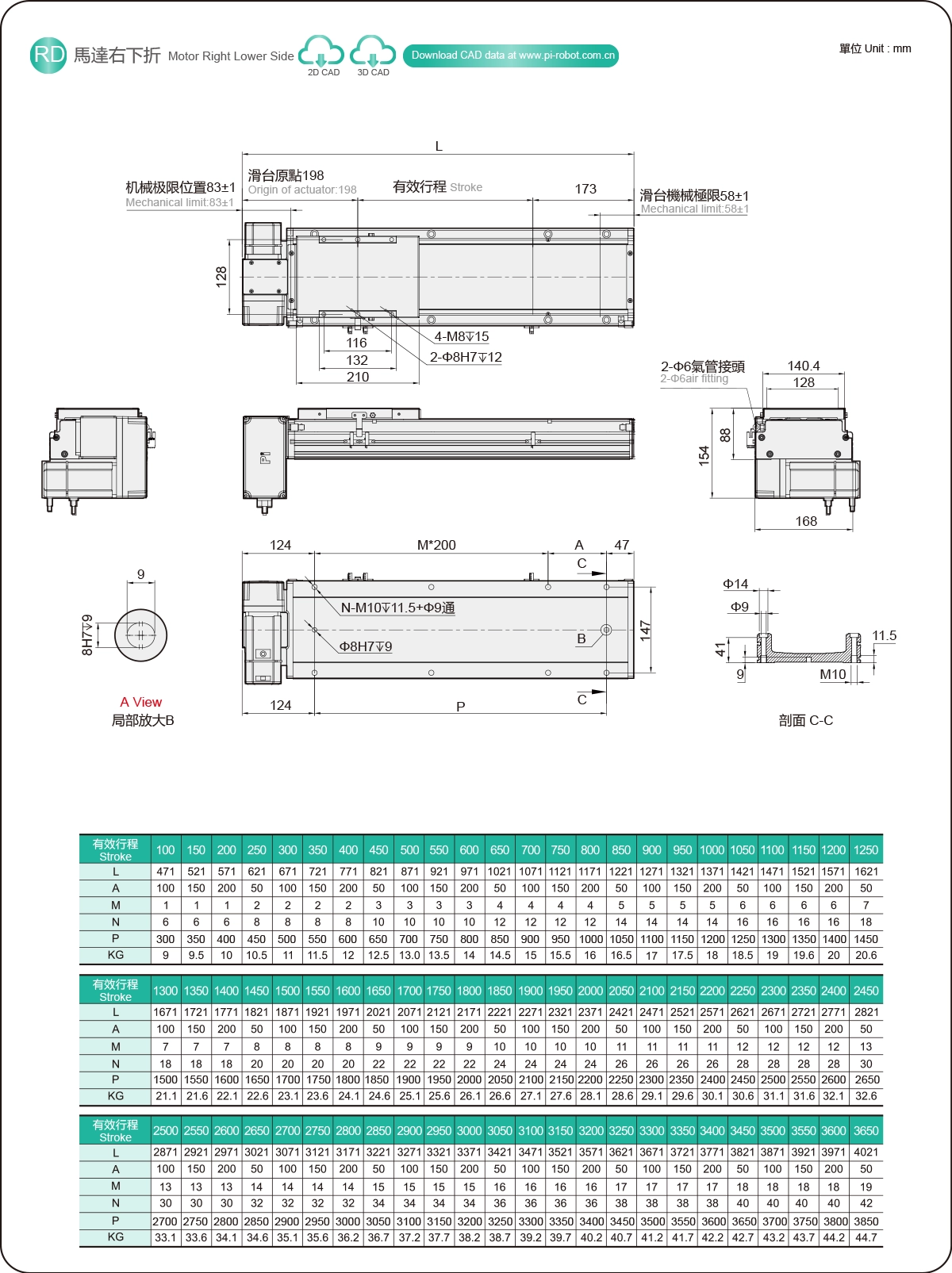

Левая нижняя сторона двигателя / Правая нижняя сторона двигателя

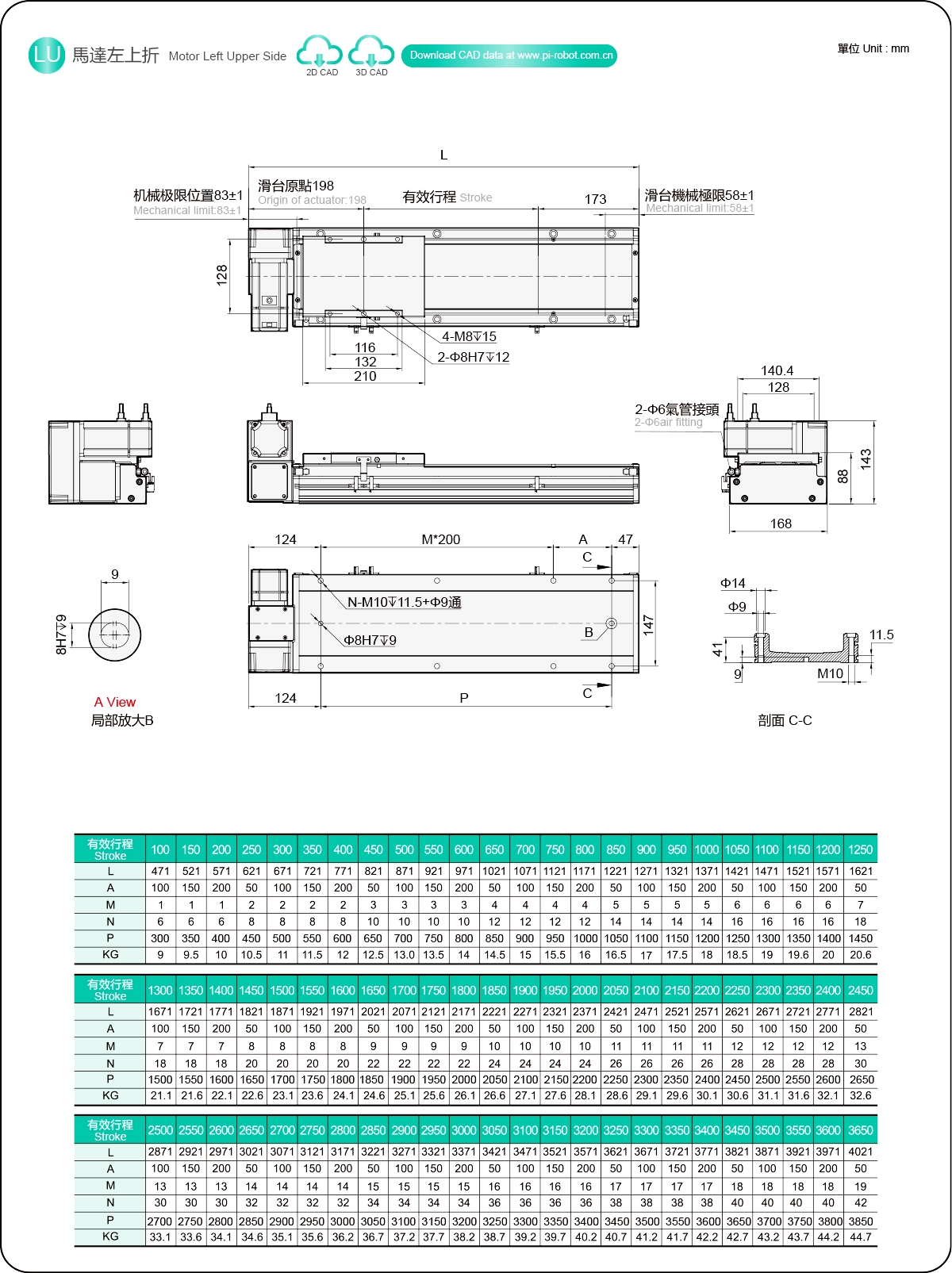

Верхняя левая сторона двигателя / Верхняя правая сторона двигателя
