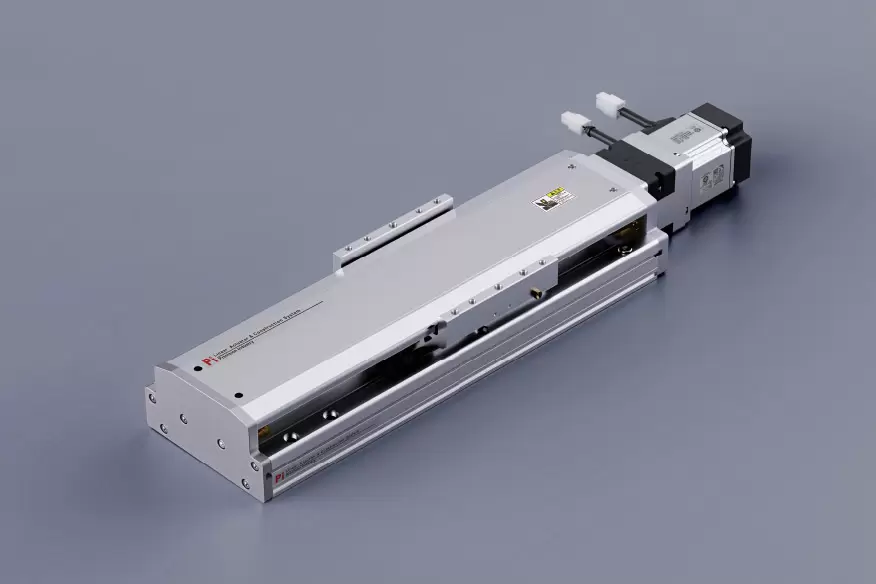

Легкий вес и длительный срок службы

Ширина корпуса: 170-90 мм

Повторяемость: ± 0,005/0,01 мм.

Горизонтальная нагрузка: 120 кг.

Вертикальная нагрузка: 50 кг.

Максимальная скорость: 2000 мм/с.

Диапазон перемещения: 900-2200 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Четырехколонная шаровая конструкция – повышенная точность

Без зазоров он может легко и легко перемещаться к «круглой дуговой канавке», что позволяет легко поддерживать высокую точность в течение длительного времени.
Внутренний ползунок может достигать одинаковой номинальной нагрузки во всех четырех направлениях и может использоваться в любом направлении.
Высокая жесткость, высокая точность, низкое трение, высокая скорость движения, длительный срок службы.

Более компактная структура

По сравнению с традиционными продуктами размер продукта был уменьшен. Он легко монтируется в оборудование, а также способствует миниатюризации самого оборудования.

Долгий путь

Четырехколонный встроенный направляющий стол с шарико-винтовой передачей с диапазоном перемещения до 3000 мм и максимальной скоростью 2200 мм/с.

Возможна установка вертикально

Все серии можно устанавливать вертикально.

Простое обслуживание – чрезвычайно низкая стоимость

Всю серию можно смазывать снаружи, не снимая крышку. Он оснащен самосмазывающейся системой хранения масла со специальной конструкцией стального ремня.

Комплексные стили – многочисленные преимущества

Благодаря защите стального ремня он может предотвратить попадание посторонних предметов прямо на направляющий стол, что снижает образование пыли; его можно использовать в чистых помещениях и оснастить двигателями разных производителей и способов установки.

Способ заказа

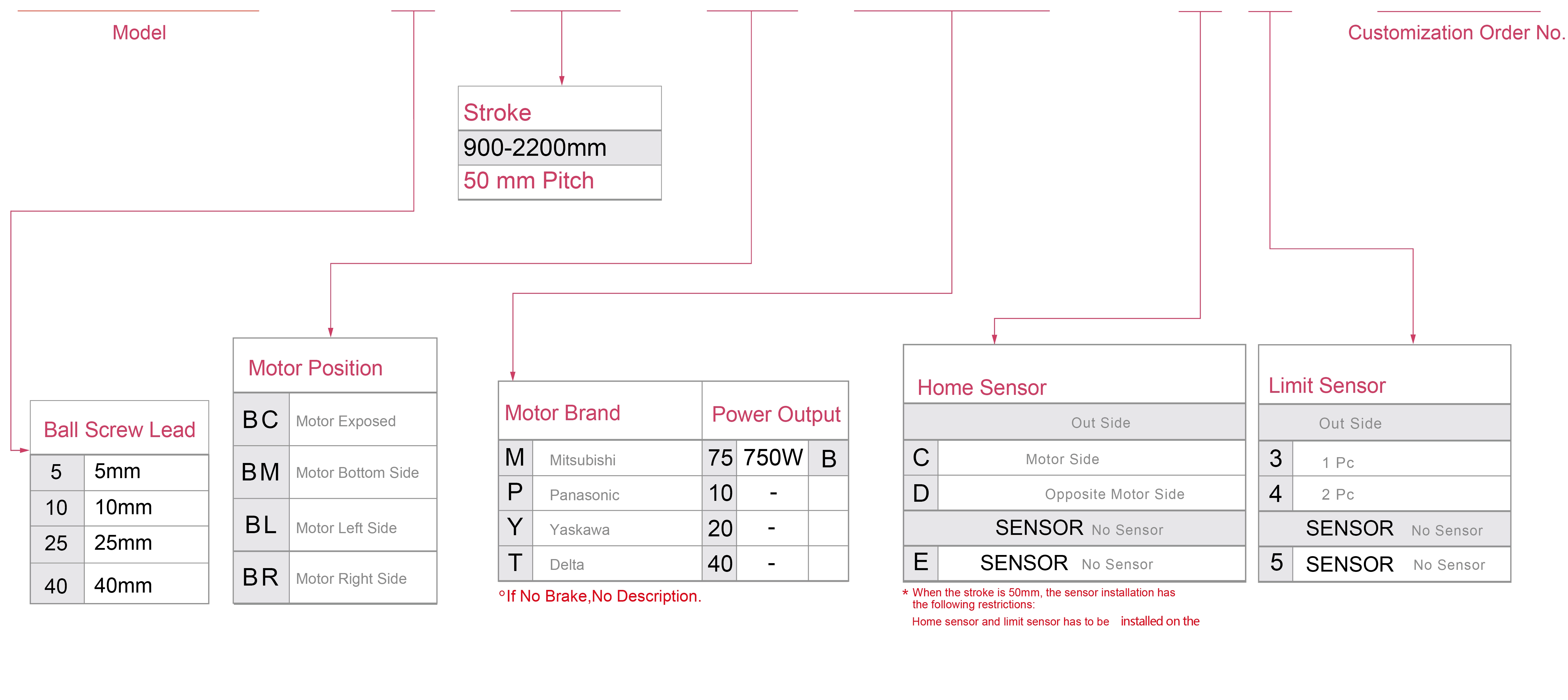

ГШ17С-Л5-900-ВС-М75Б-С4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,005/0,01
	Ход шарико-винтовой передачи (мм)		5	10	20	40
	Максимальная скорость (мм/с) ※1		250	500	1000	2000 г.
	Максимальная полезная нагрузка	Горизонтальный (кг)	120	110	75	35
		Вертикальный (кг)	50	40	25	10
	Номинальная тяга (Н)		2563	1281	640	320
	Шаг хода (мм) ※2		Шаг 100-1250 мм/50 мм
Части	Мощность серводвигателя переменного тока (Вт)		750
	ШВП Ø (мм)		C7Ø20
	Линейная направляющая высокой жесткости (мм)		Шарико-винтовой привод
	Муфта (мм)		12X19
	Домашний датчик	Снаружи	ЭЭ-SX672(НПН)
		Встроенный	ЭЭ-SX674(НПН)

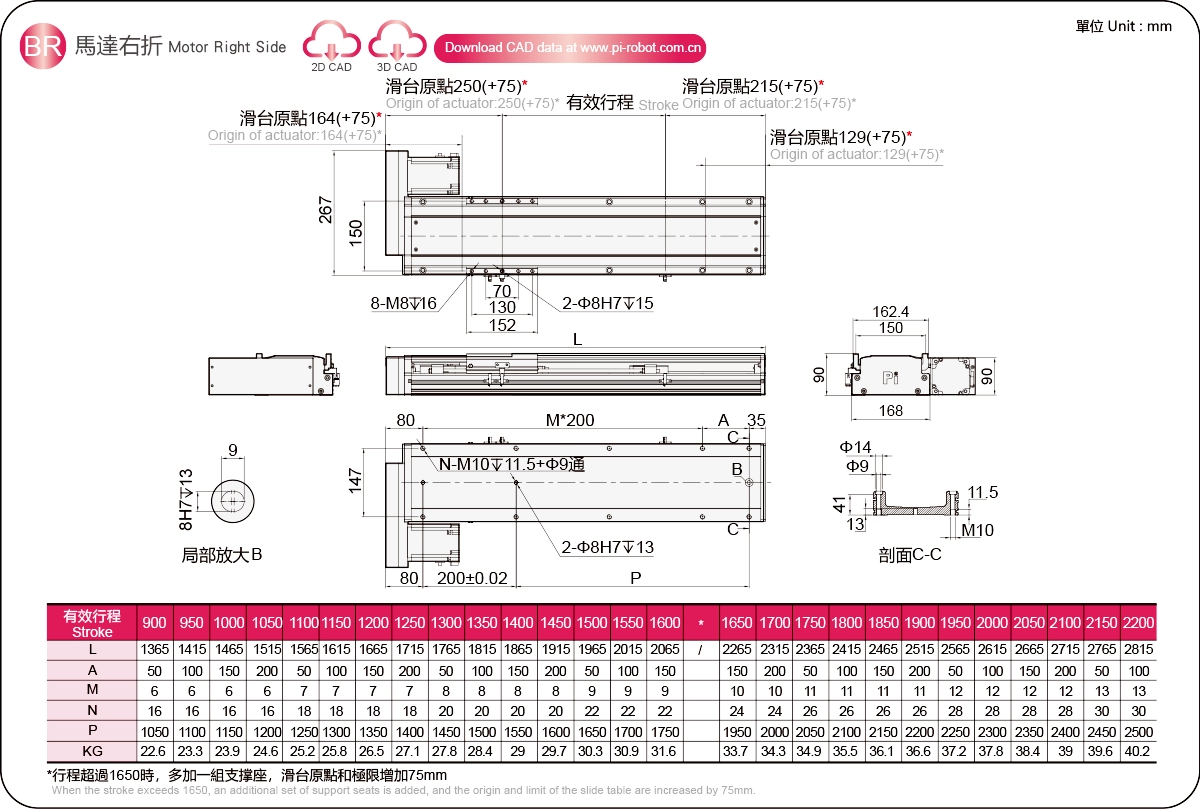

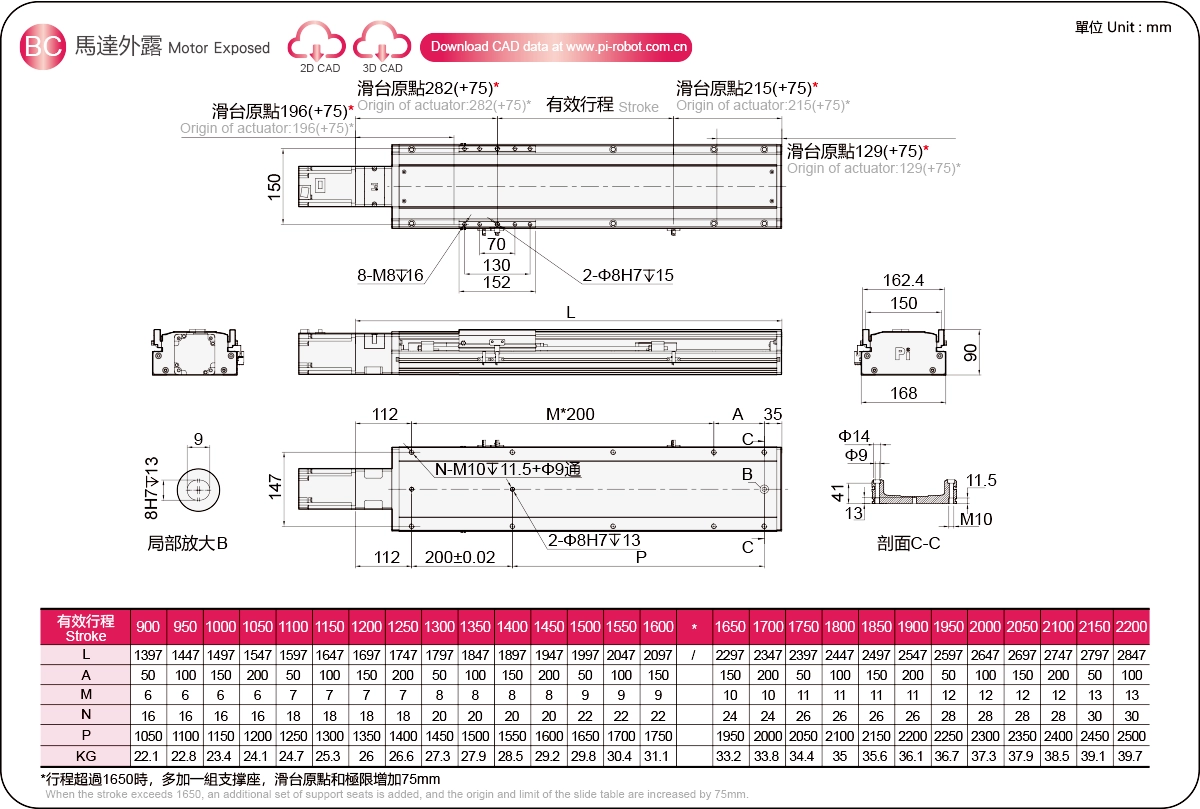

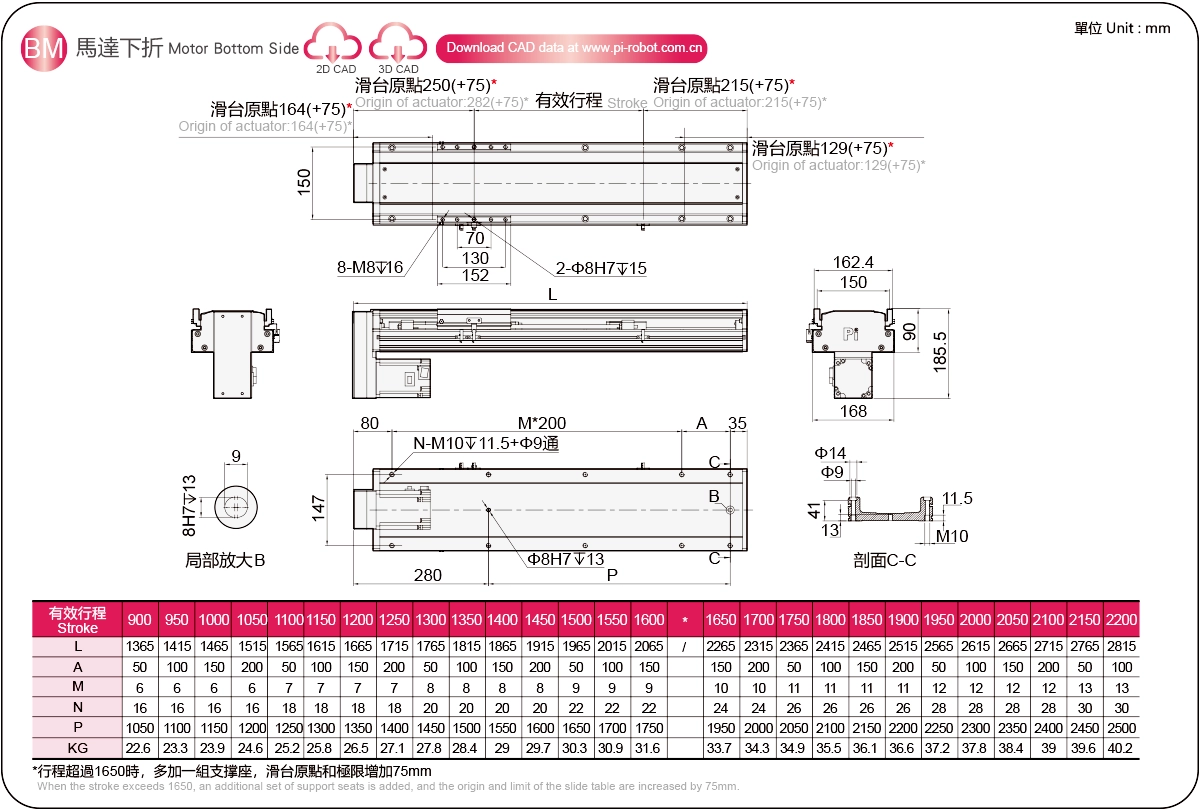

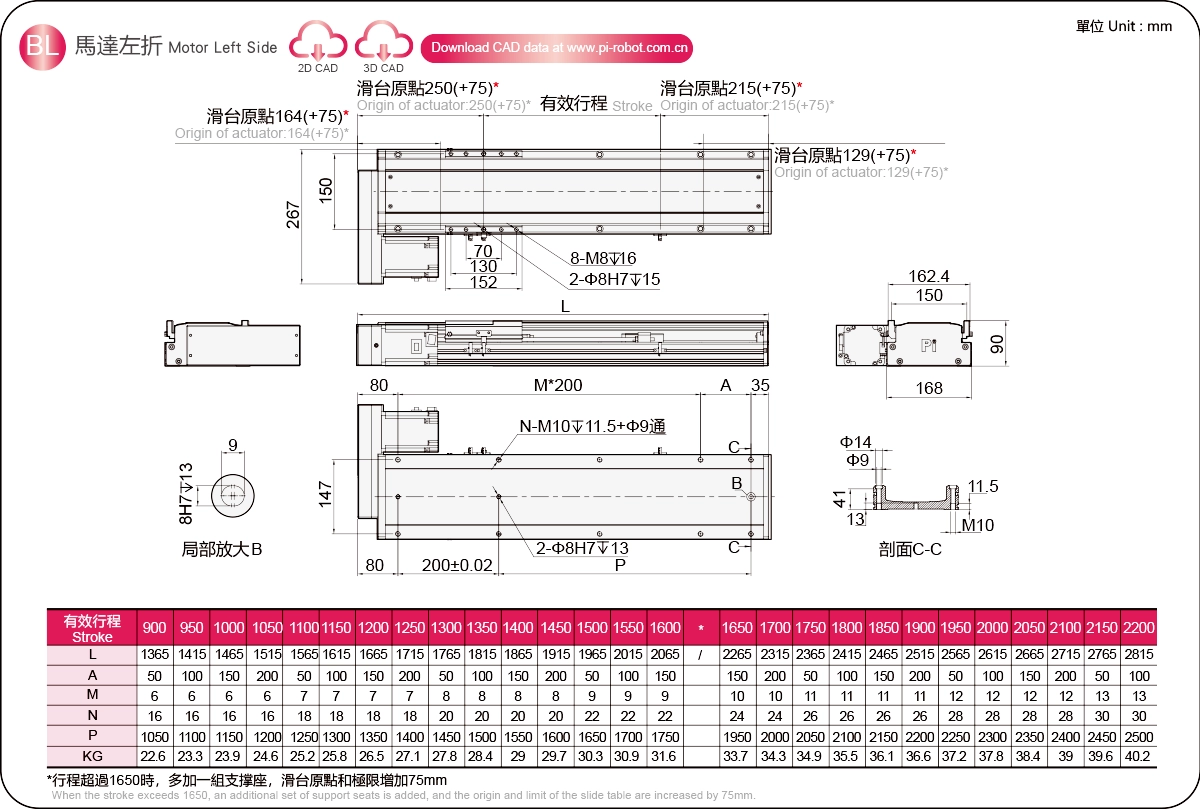

Расположение датчика

※1 Значение ускорения и замедления установлено на 0,2 секунды.

※2 Когда ход превышает 600 мм, происходит биение ШВП. В таких случаях мы рекомендуем снизить рабочую скорость. Подробную информацию см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Лид5	70 кг	600	180	241
	90 кг	400	138	208
	120 кг	200	94	156
Лид10	65 кг	600	168	234
	85 кг	500	126	169
	110 кг	400	90	143
Лид20	35 кг	500	240	306
	55 кг	400	126	195
	75 кг	300	90	137
Свинец40	15 кг	400	294	384
	22 кг	300	168	247
	-	-	-	-

(Единица измерения: мм)

Установка на стену		А	Б	С
Лид5	70 кг	600	221	174
	90 кг	400	176	132
	120 кг	200	143	97
Лид10	60 кг	600	260	180
	80 кг	500	176	132
	110 кг	400	143	90
Лид20	30 кг	500	368	306
	50 кг	400	208	168
	75 кг	300	169	90
Свинец40	12 кг	400	494	384
	22 кг	300	247	174
	-	-	-	-

(Единица измерения: мм)

Вертикальная установка		А	С
Лид5	20 кг	480	480
	30 кг	320	320
	50 кг	180	180
Лид10	15 кг	500	500
	25 кг	350	350
	40 кг	200	200
Лид20	10 кг	450	450
	25 кг	250	250
	-	-	-
Свинец40	4 кг	850	850
	10 кг	320	320
	-	-	-

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	728
член парламента	728
МИСТЕР	1876 г.

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Высота корпуса (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ6	100 Вт	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		ГШ8	400 Вт	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		ГШ10	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		ГШ17	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000 г.
								40	35	10	2000 г.
		ГШ20	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000 г.
							20	40	43	12	2000 г.

Серия с очень длинным ходом

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Высота корпуса (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ10С	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14С	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		ГШ17С	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000 г.
								40	35	10	2000 г.
		ГШ20С	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000 г.
							20	40	43	12	2000 г.
