Легкий вес и длительный срок службы

Ширина корпуса: 60-200 мм

Повторяемость: ±0,005/0,01 мм

Горизонтальная нагрузка: 150 кг

Вертикальная нагрузка: 55 кг

Максимальная скорость: 250 мм/с

Диапазон хода: 800-2600 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Жесткое усиление скользящего сиденья

Корпус и направляющая выполнены цельными, что решает проблему недостаточной жесткости и уменьшает ширину, сокращая монтажное пространство оборудования.

Простота в обслуживании

Обе стороны всей серии оснащены внешними маслозаливными форсунками, которые можно заправлять маслом напрямую без необходимости использования крышки. Специальная конструкция стальных ремней позволяет уменьшить образование ворса и подходит для использования в чистых помещениях.

Сборка, экономия времени и удобство.

Его можно закрепить сверху вниз или снизу вверх без демонтажа стальной полосы.
Добавьте опорную поверхность для установки сбоку корпуса. В нижней части корпуса имеется отверстие для установочного штифта.

Прочность увеличивается, а гладкость улучшается.

Благодаря использованию алюминиевой конструкции корпуса, его прочность значительно повышена. По сравнению с RMH5S/6S, стальная направляющая встроена в алюминиевый корпус и затем отшлифована, что повышает точность высоты и прямолинейности хода до уровня ниже ± 0,02 мм (по сравнению с RMH10/12).

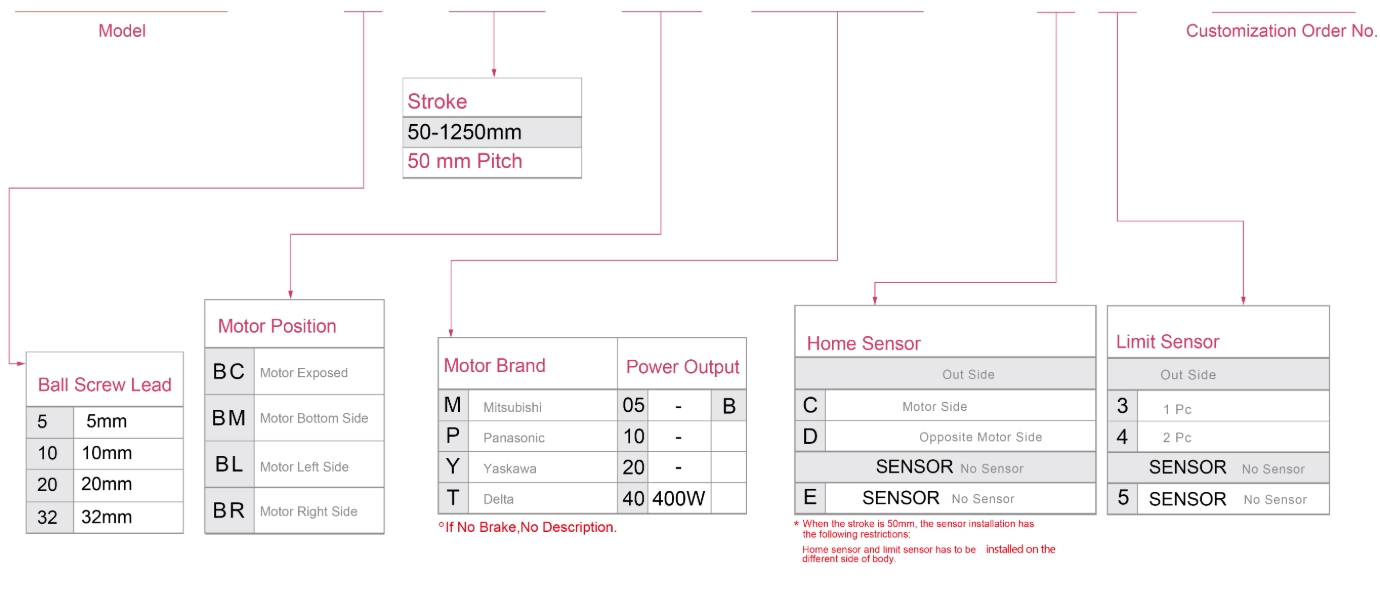

Способ заказа

GRC12 - L5-100-BC-M40B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Шаг шарикового винта (мм)		5	10	20	32
	Максимальная скорость (мм/с)		250	500	1000	1600
	Максимальная полезная нагрузка	Горизонтальный (кг)	50	30	18	5
		Вертикальный (кг)	12	8	3	-
	Номинальная тяга (Н)		341	170	85	53
	Шаг спирали (мм)		Шаг 100-1050 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		100 Вт
	Диаметр шарикового винта (мм)		C7Ø16
	Высокопрочная линейная направляющая (мм)		Ш12хВ7.5
	Соединительная муфта (мм)		8х10
	Домашний датчик	Снаружи	EE-SX672(NPN)
		Встроенный	EE-SX674(NPN)

Схема расположения датчиков

Значение ускорения и замедления установлено на уровне 0,2 секунды.

*При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead2	12 кг	1000	55	80
	18 кг	750	35	50
	25 кг	500	23	32
Lead5	10 кг	550	53	70
	15 кг	350	32	45
	20 кг	250	22	31
Lead10	8 кг	305	59	75
	10 кг	240	45	57
	12 кг	195	37	47

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead2	12 кг	80	55	1000
	18 кг	50	35	750
	25 кг	32	23	500
Lead5	10 кг	72	52	550
	15 кг	45	32	345
	20 кг	31	22	250
Lead10	8 кг	75	59	300
	10 кг	58	45	240
	12 кг	47	37	190

(Единица измерения: мм)

Вертикальная установка		А	С
Lead2	4 кг	200	200
	8 кг	100	100
	-	-	-
Lead5	4 кг	150	150
	8 кг	75	75
	-	-	-
Lead10	2 кг	260	260
	3,5 кг	150	150
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	79
МП	79
МИСТЕР	116

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	GRC 5	100 Вт	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400 Вт	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400 Вт	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750 Вт	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
