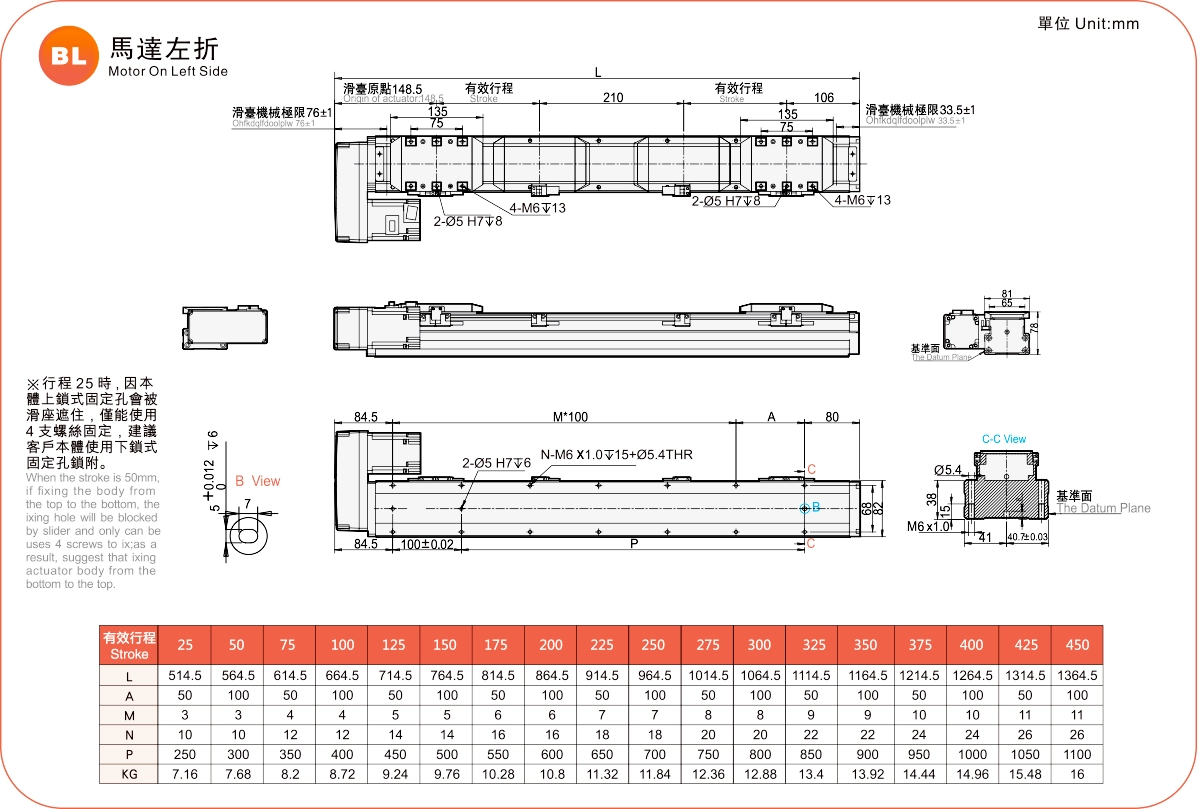

Текущее местоположение：Главная > Продукт > Стандартный шарико-винтовой привод > Серия GRH > ГРХ8М > Левая сторона двигателя

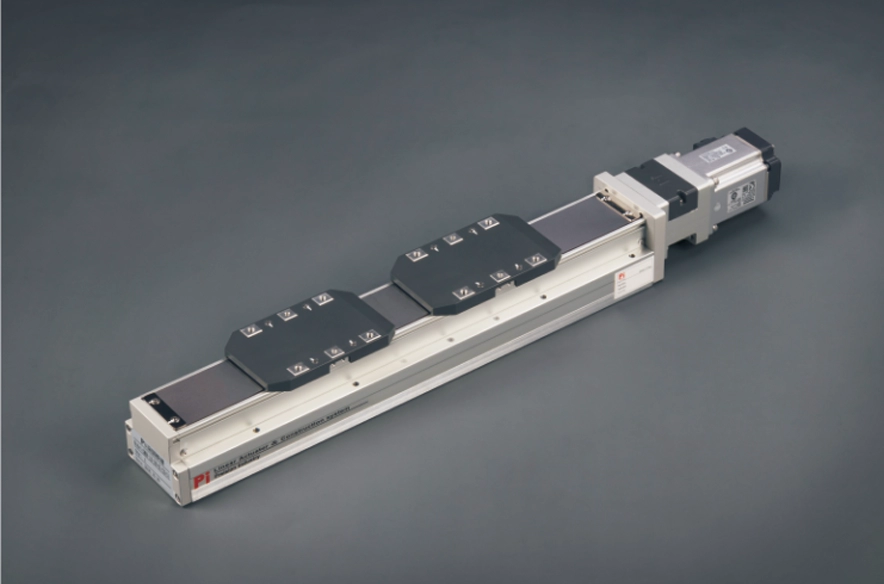

Легкий вес и длительный срок службы

Ширина корпуса: 82 мм

Повторяемость: ± 0,01 мм

Горизонтальная нагрузка: 50 кг

Вертикальная нагрузка: 15 кг.

Максимальная скорость: 250 мм/с.

Диапазон перемещения: 25-450 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Жесткое усиление выдвижного сиденья

Корпус и направляющие выполнены за одно целое, что решает проблему недостаточной жесткости и уменьшает ширину, уменьшая пространство для установки оборудования.

Простое обслуживание

Обе стороны всей серии оснащены внешними форсунками для впрыска масла, которые можно заправлять маслом напрямую без необходимости использования крышки. Специальная конструкция стального ремня позволяет уменьшить количество волос и может использоваться в чистых помещениях.

Сборка, экономия времени и удобство

Его можно крепить сверху вниз или снизу вверх без демонтажа стальной полосы.
Добавьте опорную поверхность для установки на боковую часть корпуса. В нижней части корпуса имеется отверстие для установочного штифта.

Увеличивается прочность и улучшается гладкость.

За счет использования алюминиевой конструкции кузова значительно увеличивается прочность кузова. По сравнению с RMH5S/6S стальная гусеница встроена в алюминиевый корпус, а затем шлифуется, что повышает точность высоты и прямолинейности ходьбы до уровня менее ± 0,02 мм (по сравнению с RMH10/12).

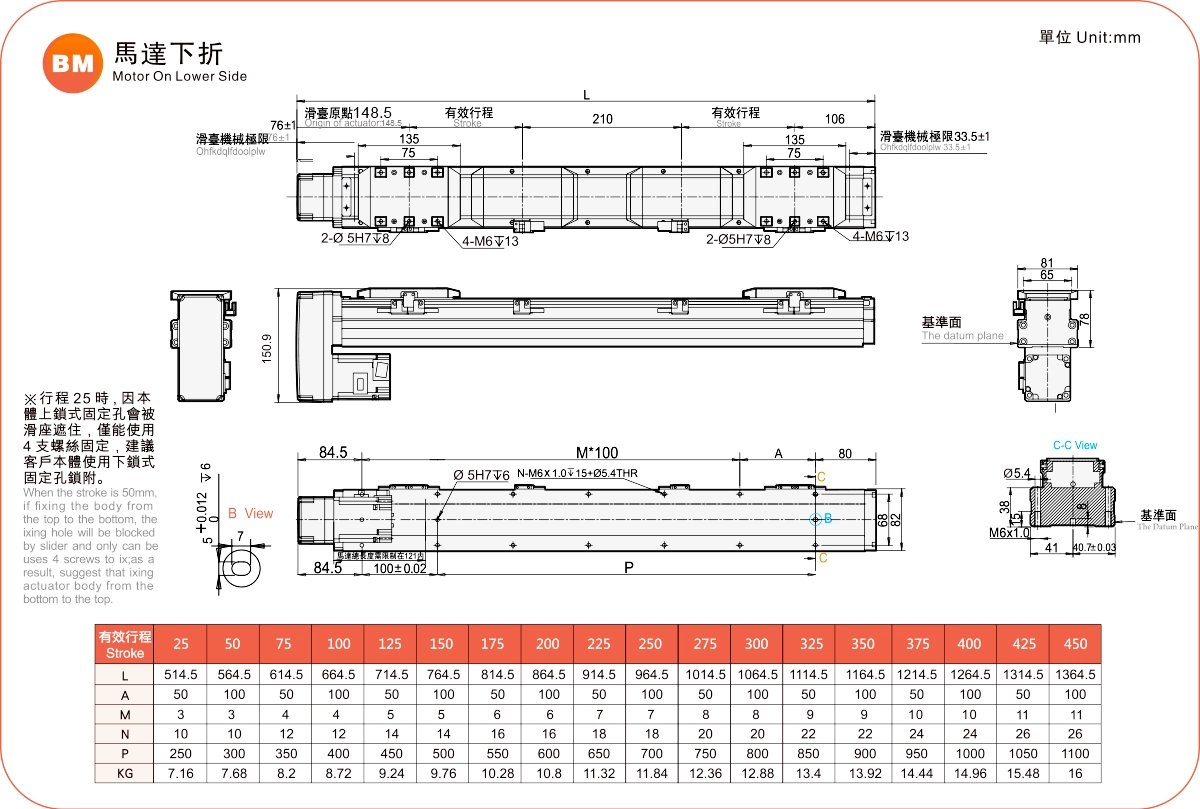

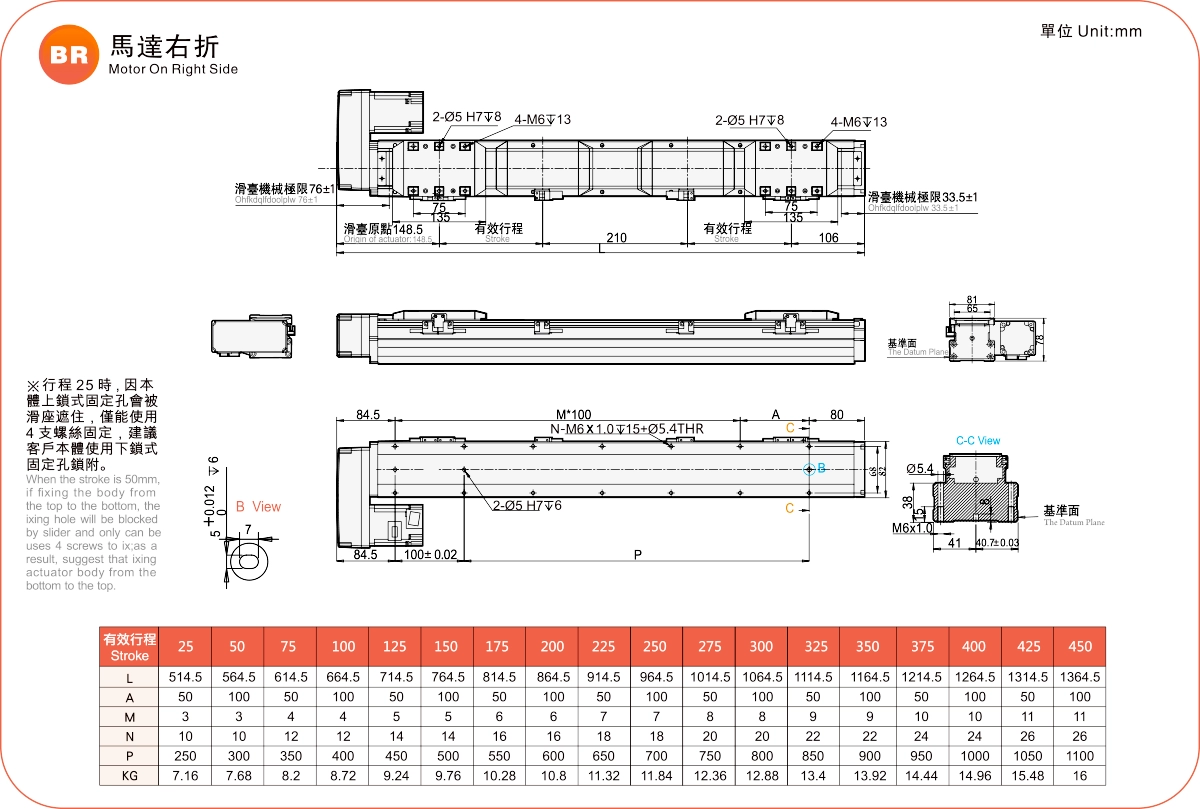

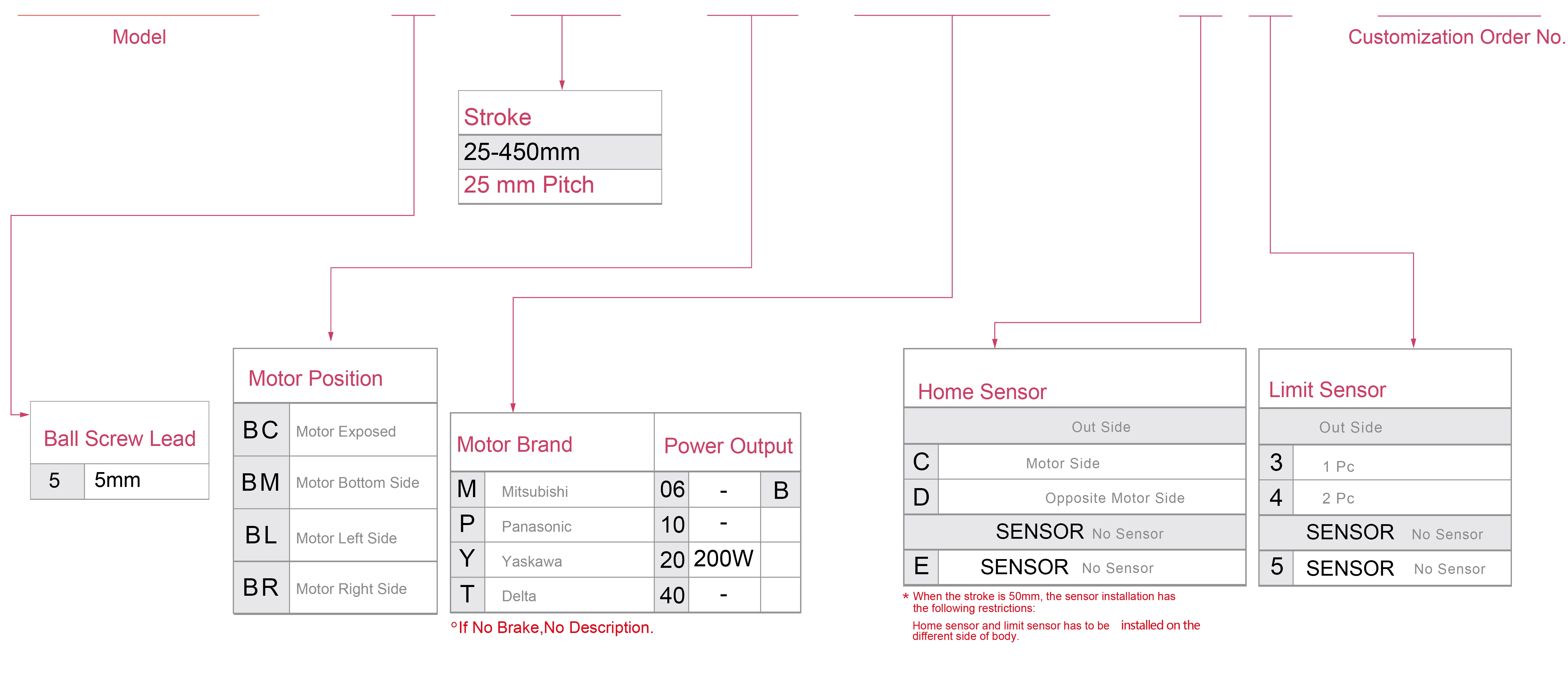

Способ заказа

GRH8M-L5-100-BC-M20B-C4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Ход шарико-винтовой передачи (мм)		5
	Максимальная скорость (мм/с) ※1		250
	Максимальная полезная нагрузка	Горизонтальный (кг)	50 (двойная каретка)
		Вертикальный (кг)	15 ( Двойная каретка)
	Номинальная тяга (Н)		683
	Шаг хода (мм) ※2		25-450 мм/25 шагов
Части	Мощность серводвигателя переменного тока (Вт)		200
	ШВП Ø (мм)		C7Ø16
	Линейная направляющая высокой жесткости (мм)		Шарико-винтовой привод
	Муфта (мм)		10X14/11
	Домашний датчик	Снаружи	ЭЭ-SX674(НПН)

Расположение датчика

※1 Значение ускорения и замедления установлено на 0,2 секунды.

※2 Когда ход превышает 600 мм, происходит биение ШВП. В таких случаях мы рекомендуем снизить рабочую скорость. Подробную информацию см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Лид5	20 кг	1560 г.	153	135
	35 кг	890	81	60
	50 кг	550	53	82

(Единица измерения: мм)

Установка на стену		А	Б	С
Лид5	20 кг	214	153	1435
	35 кг	113	81	845
	50 кг	74	53	506

(Единица измерения: мм)

Вертикальная установка		А	С
Лид5	10 кг	331	331
	15 кг	220	220
	-	-	-

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	318
член парламента	318
МИСТЕР	626

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 4	50/100 Вт	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3,5	500
		ГРХ 5	100 Вт	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		ГРХ 7	100 Вт	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		ГРХ 8	200/400 Вт	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		ГРХ 12	400 Вт	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		ГРХ 15	750 Вт	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Самая высокая скорость основана на максимальной частоте вращения серводвигателя (3000 об/мин).

Привод с шариковым винтом с длинным ходом

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Шариковый винт	ГРХ 5М	100 Вт	54	±0,01	12	2	30	10	100
		ГРХ 8М	200/400 Вт	82	±0,01	16	5	50	15	250
		ГРХ 12М	400 Вт	120	±0,01	16	5	110	33	1600
