Текущее местоположение：Главная > Продукт > Стандартный ременный привод > Серия GRP > GRP15 > Правая сторона двигателя
Повторяемость: ±0,04 мм
Горизонтальная нагрузка: 25 кг
Длина провода: 40 мм
Максимальная скорость: 2000 мм/с
Шаг спирали: 50-575 мм
Установите время разгона и замедления двигателя на 0,2 секунды.
Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.
Срок доставки: 7-10 дней
| Спецификация | Повторяемость (мм) | ±0,04 | |
| Свинец (мм) | 40 | ||
| Максимальная скорость (мм/с) | 2000 | ||
| Максимальная полезная нагрузка | Горизонтальный (кг) | 25 (Двойной слайд) | |
| Вертикальный (кг) | - | ||
| Номинальная тяга (Н) | 185 | ||
| Шаг спирали (мм) | Шаг 50-575 мм/25 мм | ||
| Детали | Мощность серводвигателя переменного тока (Вт) | 400 Вт | |
| Ширина шара (мм) | 25 | ||
| Домашний датчик | Снаружи | EE-SX674(NPN) | |
| Горизонтальная установка | А | Б | С |
| 10 кг | 1885 | 735 | 564 |
| 20 кг | 900 | 340 | 265 |
| 25 кг | 703 | 303 | 206 |
| Монтаж на стену | А | Б | С |
| 10 кг | 365 | 458 | 1280 |
| 20 кг | 299 | 383 | 1009 |
| 25 кг | 206 | 263 | 703 |
| МОЙ | 606 |
| МП | 606 |
| МИСТЕР | 1168 |
| Использовать там, где | Режим движения | Технические характеристики модели | Редукционный механизм | Выход двигателя (в) | Ширина (мм) | Повторяемость (мм) | Технические характеристики ремня | Максимальная полезная нагрузка (кг) | Максимальная скорость (мм/с) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина ремня (мм) | Свинец (мм) | Горизонтальный | Вертикальный | ||||||||
| Стандарт | Балт | ГРАФ 5 | Нет | 100 Вт | 54 | ±0,04 | 9 | 40 | 5 | - | 2000 |
| ГРАФ 8 | Нет | 200 Вт | 82 | ±0,04 | 15 | 48 | 15 | - | 2400 | ||
| ГРАФ 12 | Да | 400 Вт | 120 | ±0,04 | 25 | 40 | 25 | - | 2000 | ||
| GRP 15 | Да | 400 Вт | 150 | ±0,04 | 30 | 40 | 45 | - | 2000 | ||
*1 Максимальная скорость определяется на основе максимальной частоты вращения сервомотора (3000 об/мин).
| Использовать там, где | Режим движения | Технические характеристики модели | Редукционный механизм | Выход двигателя (в) | Ширина (мм) | Повторяемость (мм) | Технические характеристики ремня | Максимальная полезная нагрузка (кг) | Максимальная скорость (мм/с) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина ремня (мм) | Свинец (мм) | Горизонтальный | Вертикальный | ||||||||
| Стандарт | Балт | GRP 5M | Нет | 100 Вт | 54 | ±0,04 | 9 | 40 | 10 | - | 2000 |
| GRP 8M | Нет | 200 Вт | 82 | ±0,04 | 15 | 48 | 15 | - | 2400 | ||
| GRP12M | Нет | 400 Вт | 120 | ±0,04 | 25 | 40 | 25 | - | 2000 | ||

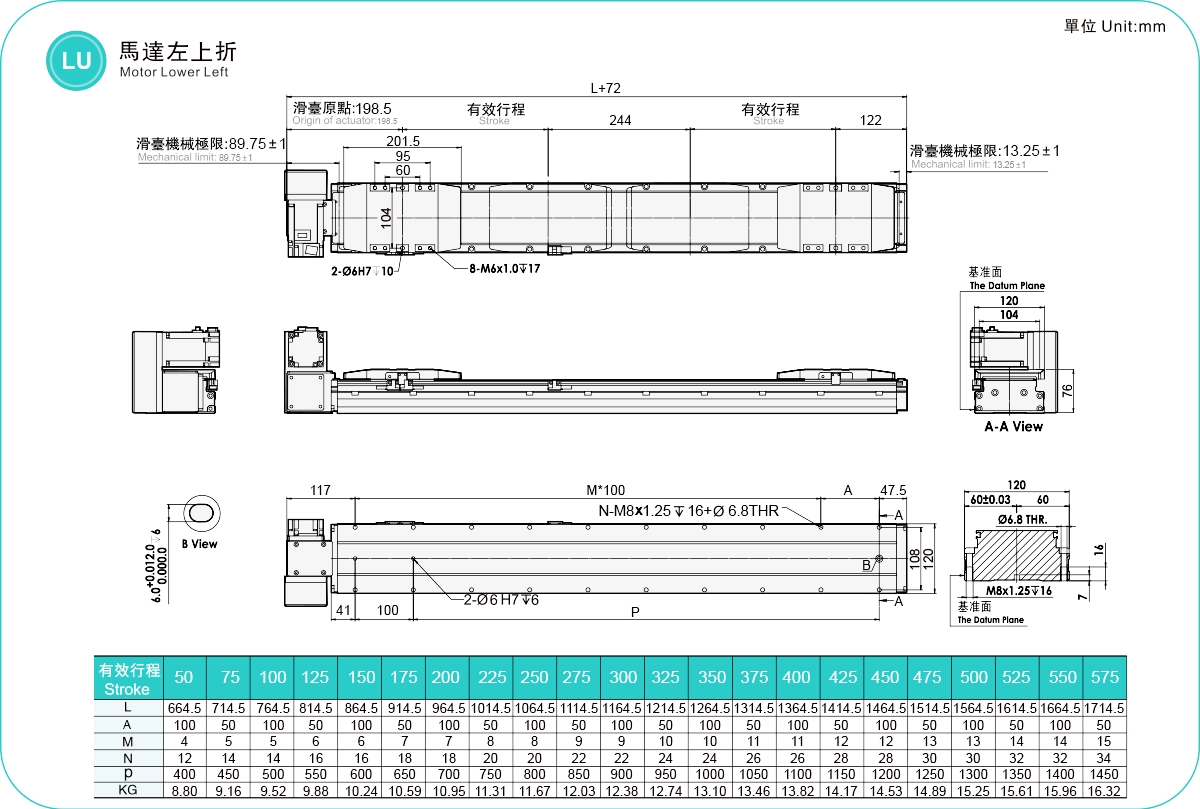

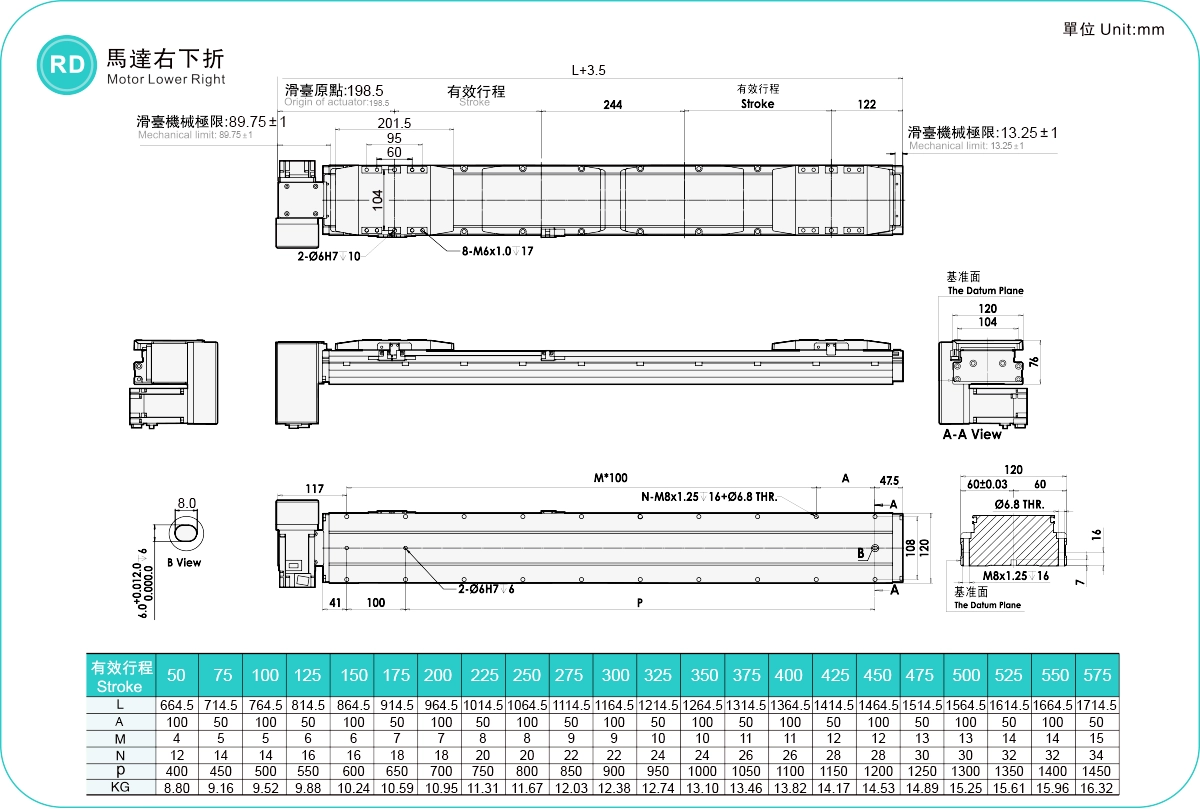

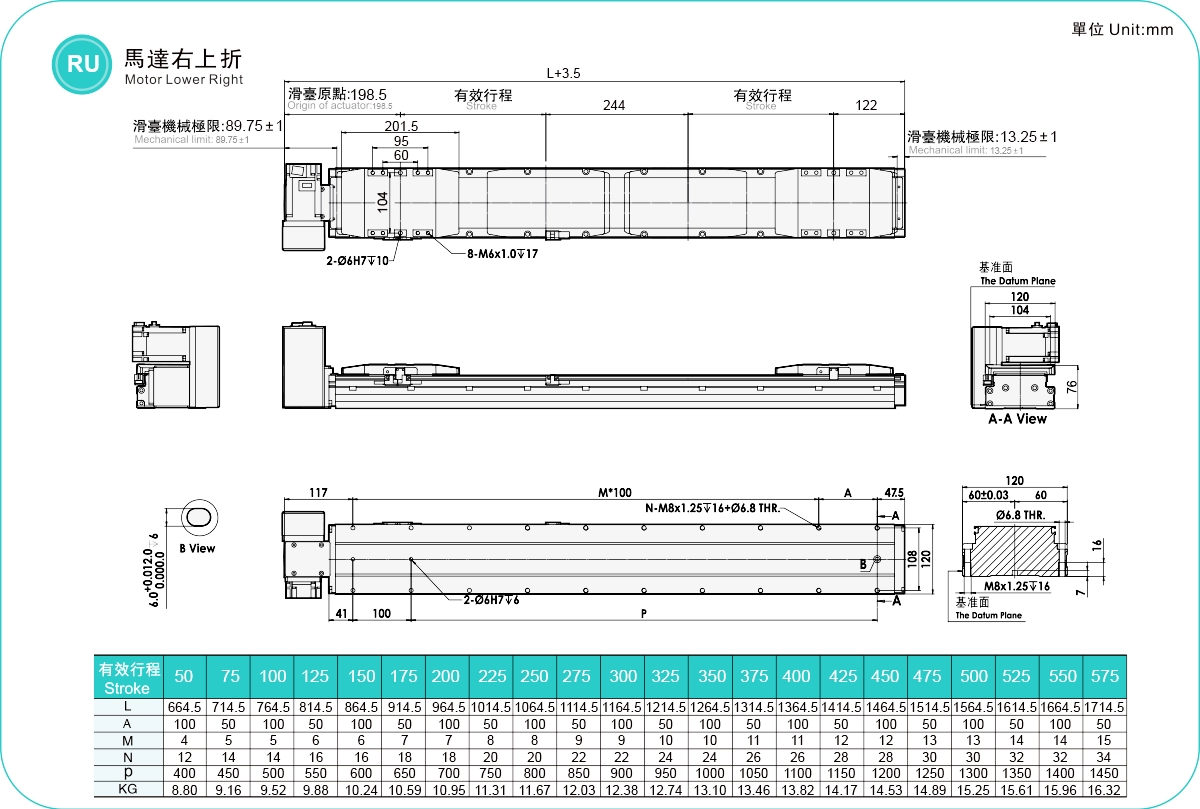

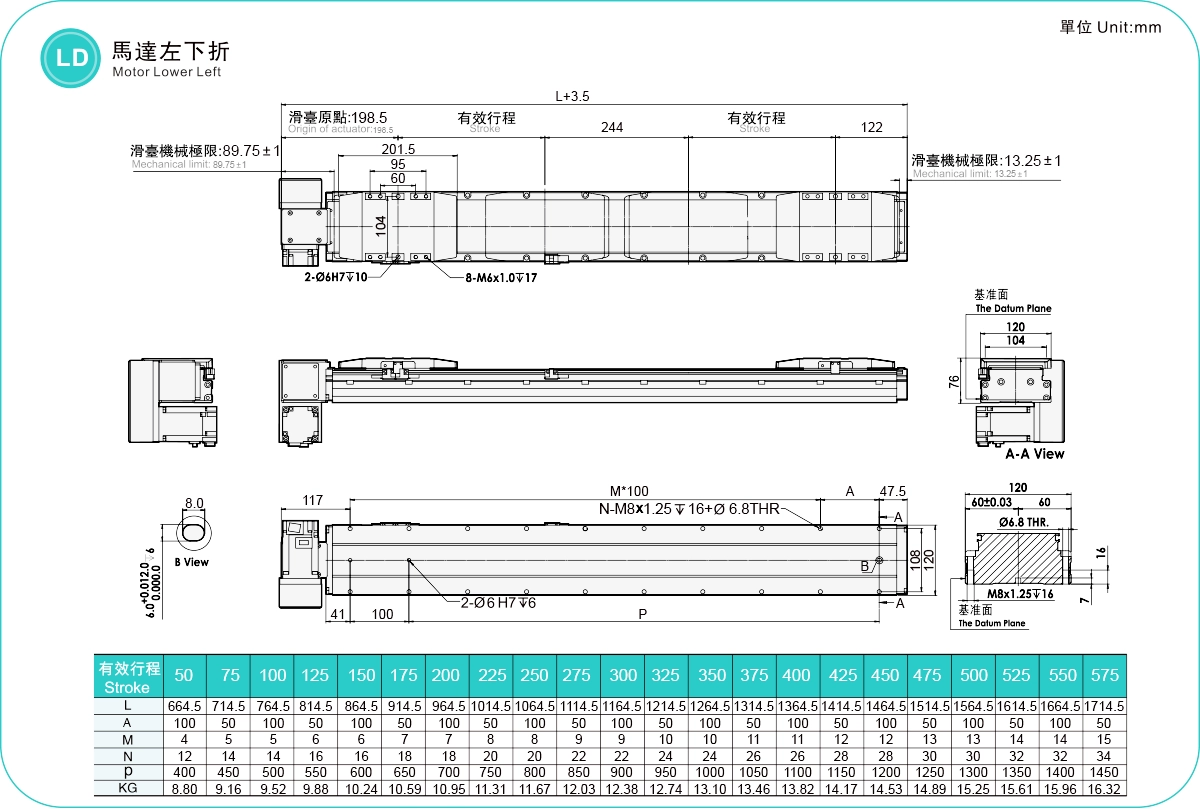

Двигатель внизу слева/двигатель внизу справа

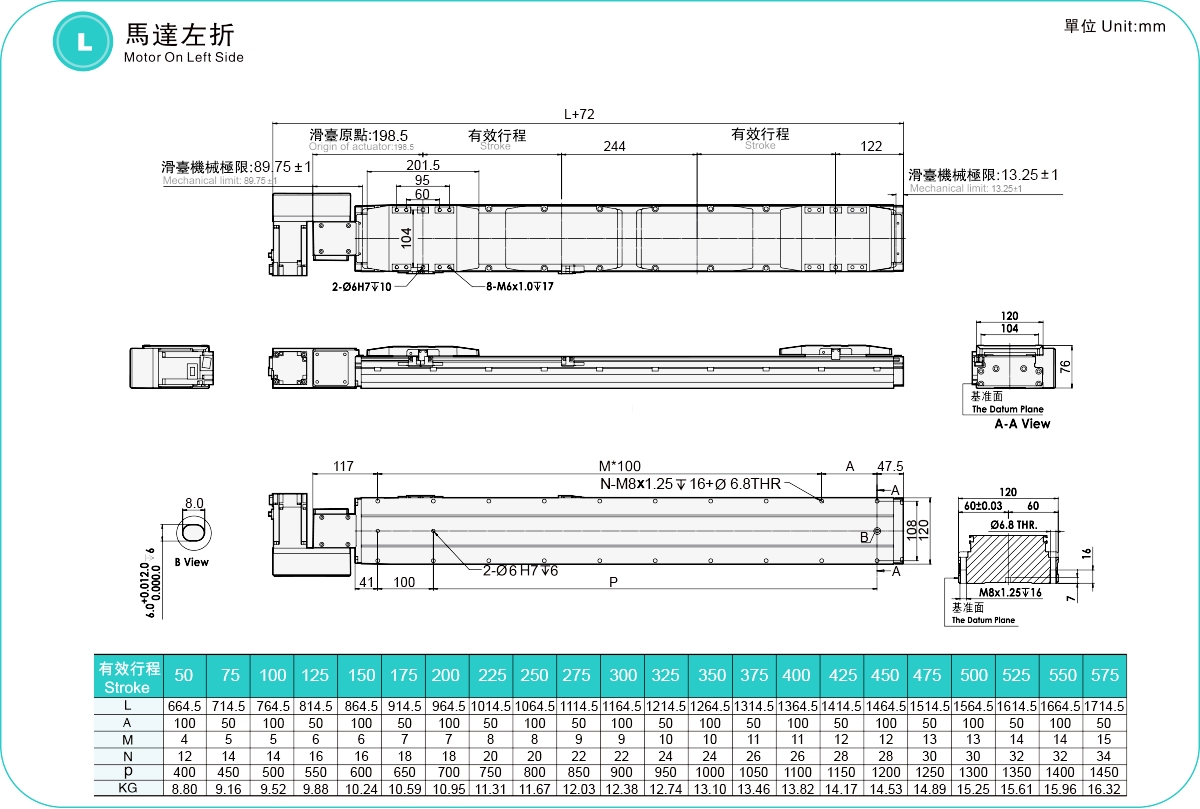

МДвигатель слева/Двигатель справа
