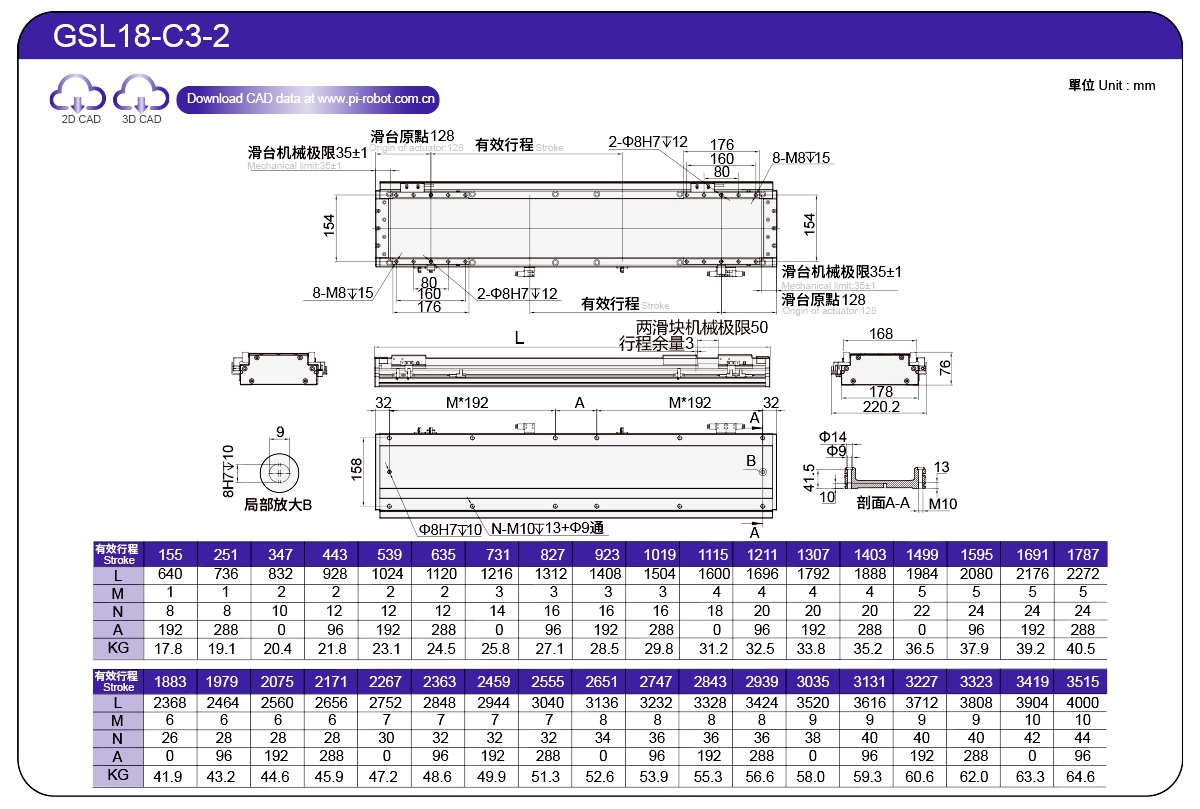

Текущее местоположение：Главная > Продукт > Линейный моторный привод > Серия GSL > GSL18 > C3-2

Легкий вес и длительный срок службы

Ширина корпуса: 178-76 мм

Повторяемость: ±0,003 мм

Нагрузка P64-C1: 23 кг

Нагрузка P64-C3: 70 кг

Максимальная скорость: 2500 мм/с

Диапазон хода: 96-3744 мм

PDF

3D загрузка

Cadenas3 Скачать

Высокая точность, высокая жесткость, внешняя подача масла.

Единственная в отрасли запатентованная конструкция топливной форсунки с одной форсункой на направляющей для впрыска масла позволяет одновременно впрыскивать масло и обслуживать как направляющую, так и сам ползунок, что делает техническое обслуживание более удобным и экономит время.

Длительное путешествие с полным набором технических характеристик и удобным расположением.

Четырехколонный шаровой линейный двигатель, встроенный в стол, с ходом до 3744 мм, который может быть увеличен в соответствии с потребностями заказчика.

Встроенная конструкция направляющей для шарикового направляющего элемента

После встраивания направляющей в алюминиевый профиль, параллельные и одинаково высокоточные направляющие с обеих сторон шлифуются с помощью шлифовального оборудования, что обеспечивает более высокую точность, чем при использовании двух стандартных направляющих в качестве закрепки алюминиевого профиля.

Несколько дополнительных драйверов

Способ заказа

GSL18 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

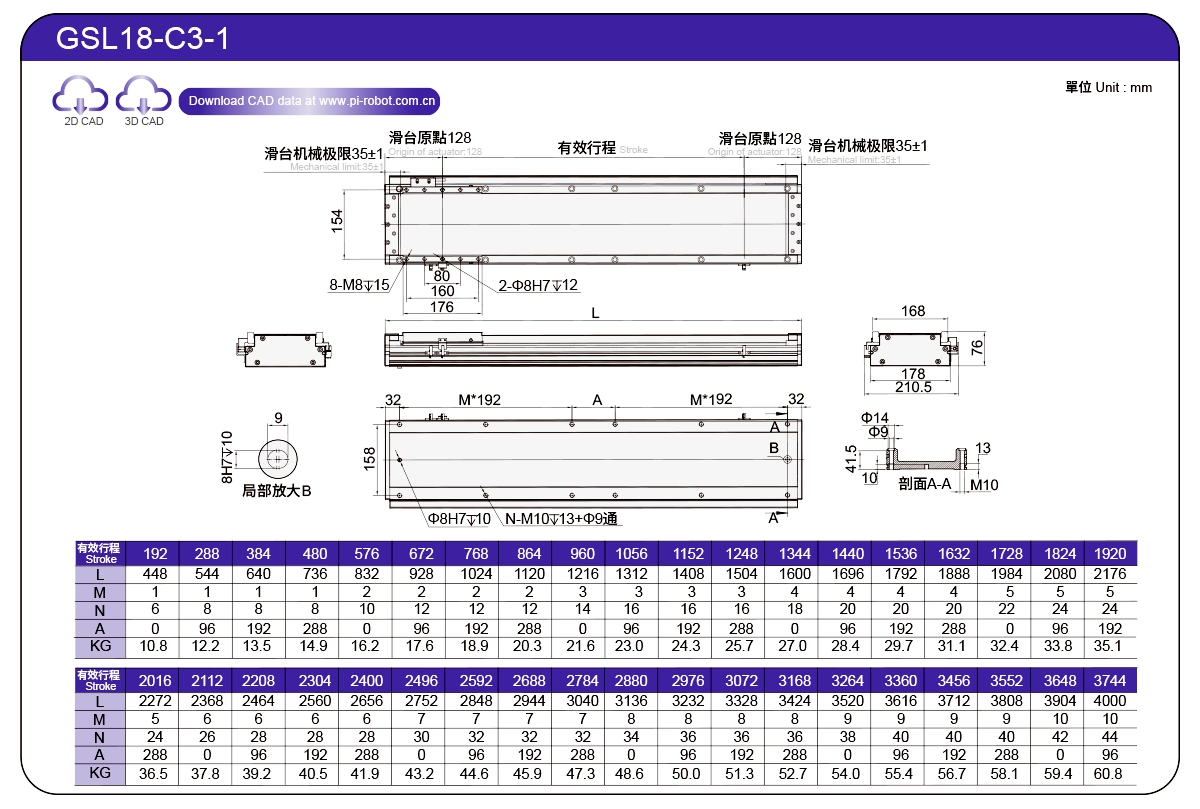

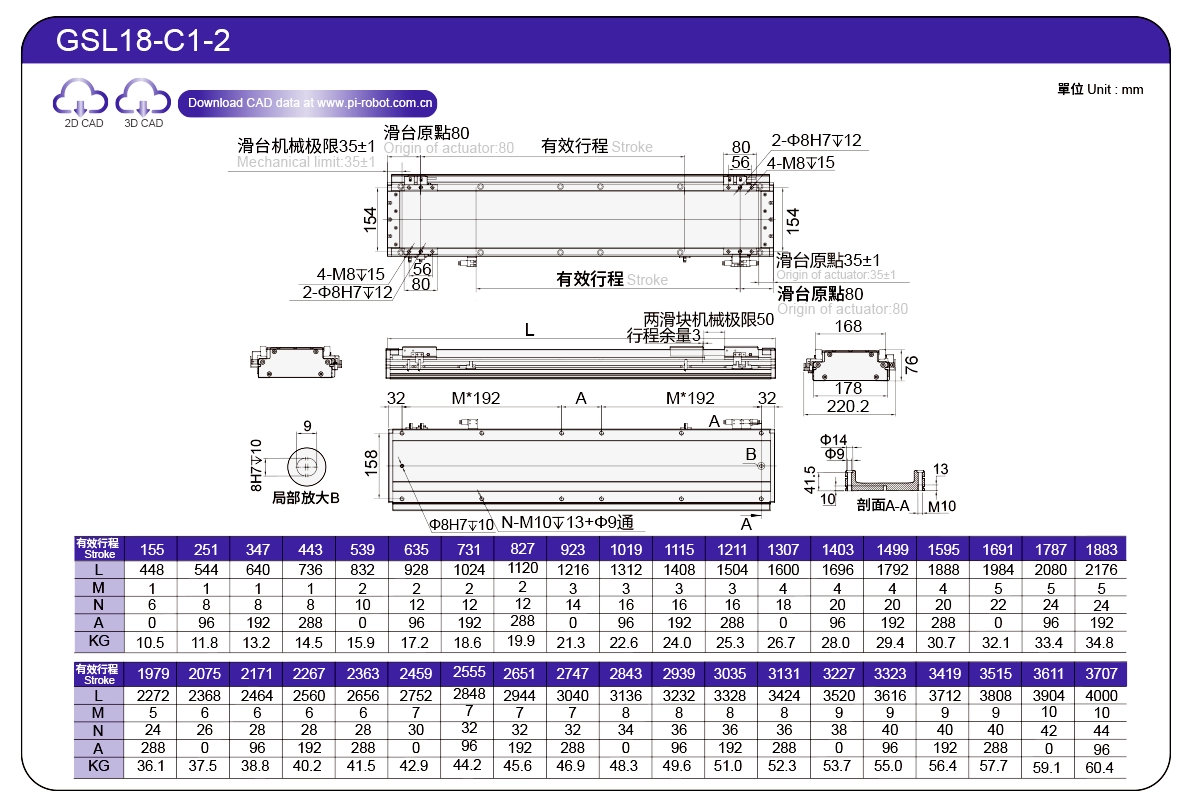

Спецификация

Каталог	Технические характеристики проволочного круга	П88-С1	П88-С3
Спецификация	Повторяемость (мм)	±0,003
	Максимальная полезная нагрузка (кг)	23	70
	Максимальная скорость (мм/с)	2500
	Непрерывная тяга (Н)	136	408
	Максимальная тяга (Н)	299	897
	Постоянный ток (Амс)	3.3	3.3
	Пиковый ток (Arms)	10.5	10.5
	Постоянная силы (Н/Возможности воздействия)	41.5	123.6
	Индуктивность (мГн)	24.5	73.4
	Сопротивление (Ом)	4.2	12.6
	Расстояние между магнитными полюсами (мм)	24

Схема расположения датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Срок службы изделия составляет 10 000 км при эксплуатации в указанных условиях.

Данная информация не предназначена для использования в режиме потолочного монтажа в обратном порядке. Для получения подробной информации о применении в режиме потолочного монтажа в обратном порядке, пожалуйста, свяжитесь с нами.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		Нагрузка	А	Б	С
Нагрузка	П88-С1	10 кг	130	100	100
		13 кг	90	80	80
		17 кг	70	60	60
		20 кг	60	50	50
		23 кг	50	40	40
	П88-С3	30 кг	160	120	120
		40 кг	110	95	95
		50 кг	100	70	70
		60 кг	70	60	60
		70 кг	60	50	50

(Единица измерения: мм)

Монтаж на стену		Нагрузка	А	Б	С
Нагрузка	П88-С1	10 кг	100	100	130
		13 кг	80	80	90
		17 кг	60	60	70
		20 кг	50	50	60
		23 кг	40	40	50
	П88-С3	30 кг	120	120	160
		40 кг	95	95	110
		50 кг	70	70	100
		60 кг	60	60	70
		70 кг	50	50	60

Момент статической нагрузки

(Единица измерения: Нм)

Направление	П64-С1	П64-С3
МОЙ	283	1403
МП	283	1403
МИСТЕР	1503	3383

Взаимосвязь между скоростью и ускорением

П88-С1

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с	3 м/с	3,5 м/с
10	1.7	1.7	1.7	1.7	1.7	1.5
13	1.4	1.4	1.4	1.3	1.3	1.23
17	1.1	1.1	1.1	1	1	0.9
20	0.9	0.9	0.9	0.9	0.9	0,8
23	0,8	0,8	0,8	0,8	0,8	0.7

П88-С3

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0,8	0,4
50	1.4	1.1	0,6	0.3
60	1.2	0.9	0,5	0.2
70	1.1	0,8	0,4	0.2

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Технические характеристики двигателя	Ширина корпуса (мм)	Высота тела (мм)	Повторяемость (мм)	Непрерывная тяга (Н)	Максимальная тяга (Н)	lrms(A)	Максимальная полезная нагрузка (кг)	Максимальная скорость (мм/с) *1
Стандарт	Робот с линейным двигателем	GSL7	П27-С1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	П27-С2	75	65	±0,003	52	114	3.3	10
		GSL8	П35-С1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	П44-С1	134	70	±0,003	48	105	3.3	11
		GSL14	П44-С3	134	70	±0,003	144	315	3.3	25
		GSL16	П64-С1	154	70	±0,003	88	193	3.3	20
		GSL16	П64-С3	154	70	±0,003	264	580	3.3	50
		GSL18	П88-С1	178	76	±0,003	136	299	3.3	23
		GSL18	П88-С3	178	76	±0,003	408	897	3.3	70
