Легкий вес и длительный срок службы

Ширина корпуса: 87-65 мм

Повторяемость: ±0,003 мм

Нагрузка P35-C1: 10 кг

Нагрузка P35-C2: 20 кг

Максимальная скорость: 2500 мм/с

Диапазон хода: 48-1842 мм

PDF

3D загрузка

Cadenas3 Скачать

Высокая точность, высокая жесткость, внешняя подача масла.

Единственная в отрасли запатентованная конструкция топливной форсунки с одной форсункой на направляющей для впрыска масла позволяет одновременно впрыскивать масло и обслуживать как направляющую, так и сам ползунок, что делает техническое обслуживание более удобным и экономит время.

Длительное путешествие с полным набором технических характеристик и удобным расположением.

Четырехколонный шаровой линейный двигатель, встроенный в стол, с ходом до 3744 мм, который может быть увеличен в соответствии с потребностями заказчика.

Встроенная конструкция направляющей для шарикового направляющего элемента

После встраивания направляющей в алюминиевый профиль, параллельные и одинаково высокоточные направляющие с обеих сторон шлифуются с помощью шлифовального оборудования, что обеспечивает более высокую точность, чем при использовании двух стандартных направляющих в качестве закрепки алюминиевого профиля.

Несколько дополнительных драйверов

Способ заказа

GSL8 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Спецификация

Каталог	Технические характеристики проволочного круга	П35-С1	P35-C2
Спецификация	Повторяемость (мм)	±0,003
	Максимальная полезная нагрузка (кг)	10	20
	Максимальная скорость (мм/с)	2500
	Непрерывная тяга (Н)	40	80
	Максимальная тяга (Н)	88	176
	Постоянный ток (Амс)	3.3	3.3
	Пиковый ток (Arms)	10.5	10.5
	Постоянная силы (Н/Возможности воздействия)	12.1	24.2
	Индуктивность (мГн)	9.4	18.7
	Сопротивление (Ом)	1.7	3.4
	Расстояние между магнитными полюсами (мм)	24

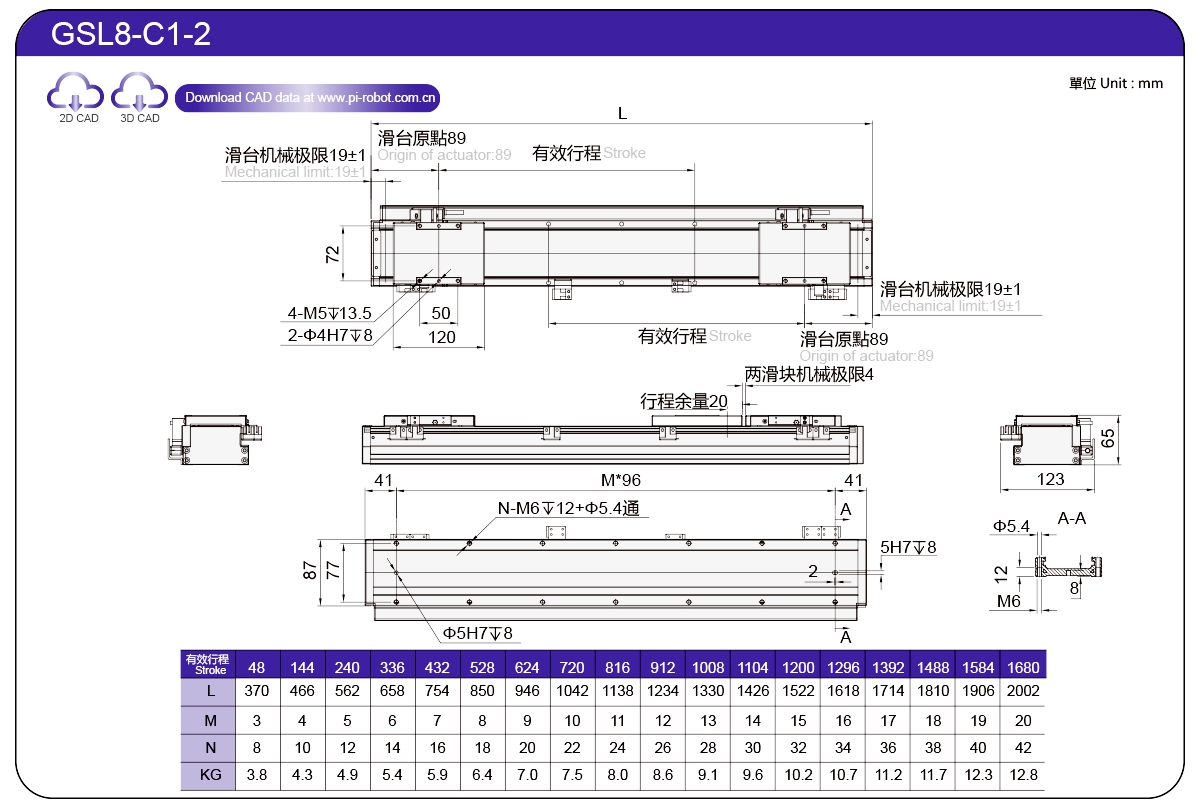

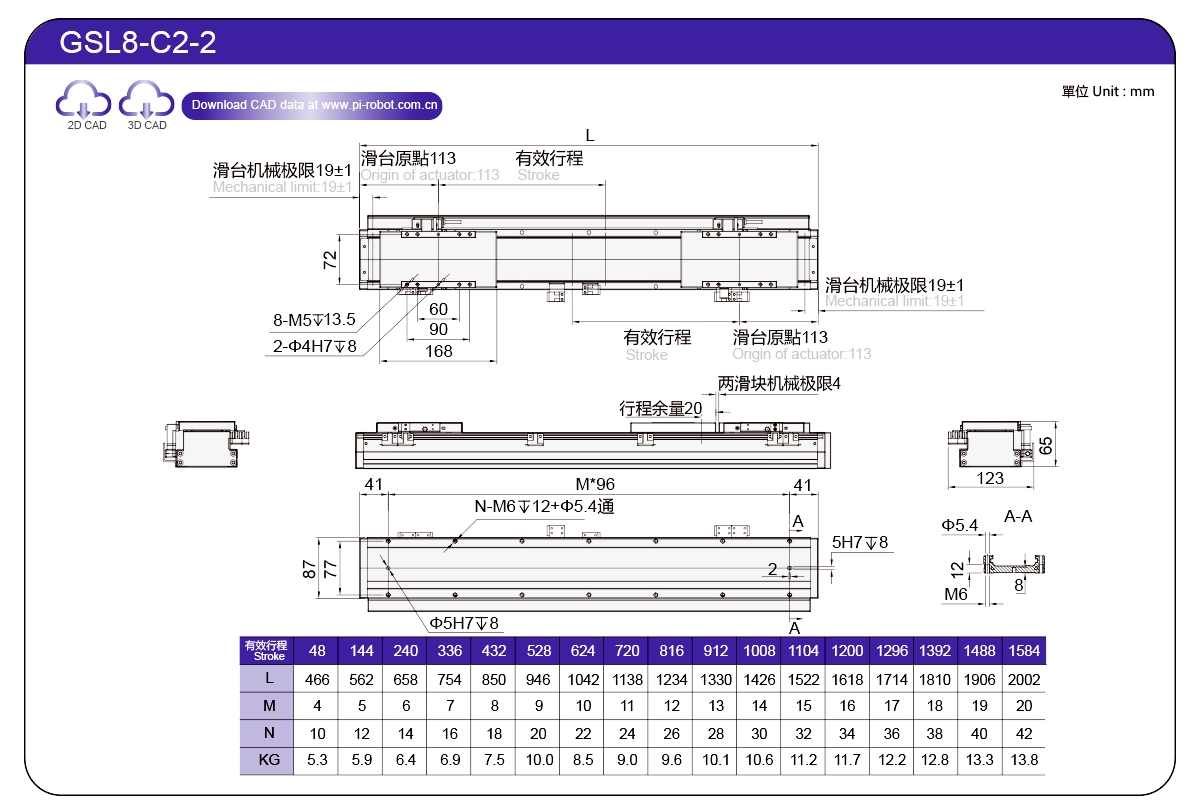

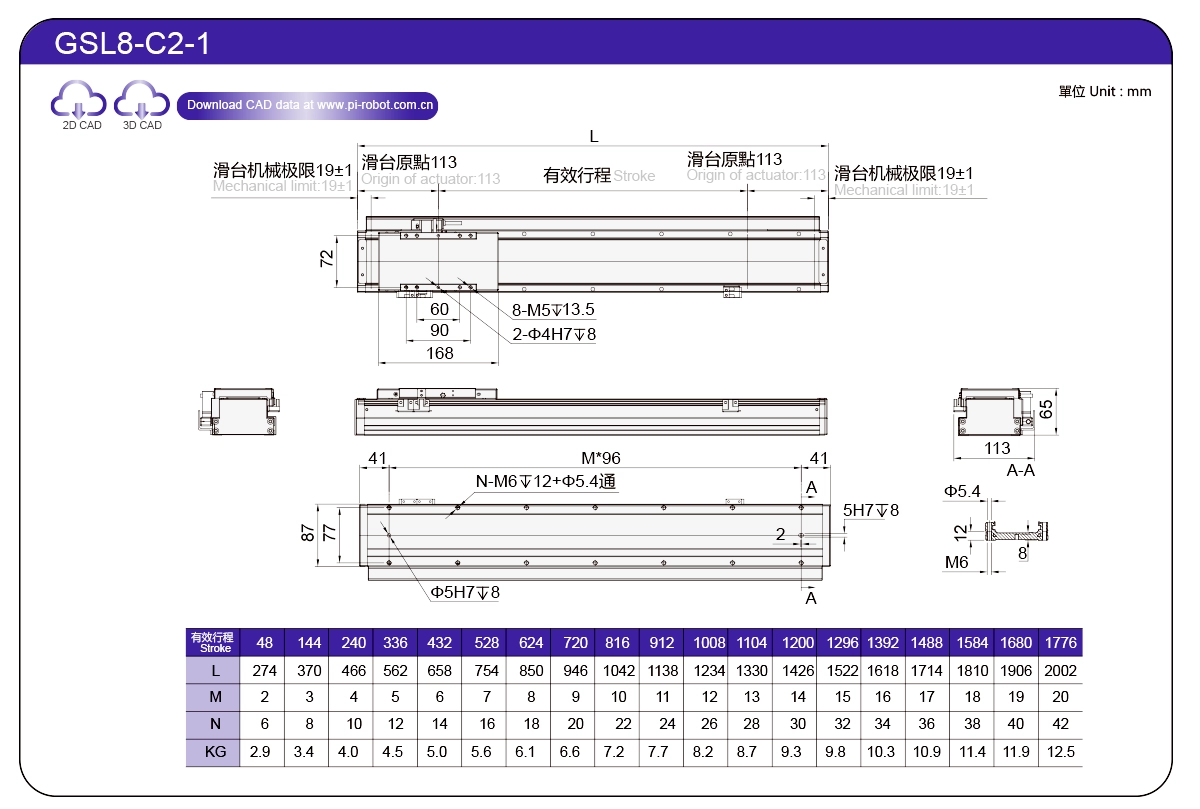

Расположение датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Срок службы изделия составляет 10 000 км при эксплуатации в указанных условиях.

Данная информация не предназначена для использования в режиме потолочного монтажа в обратном порядке. Для получения подробной информации о применении в режиме потолочного монтажа в обратном порядке, пожалуйста, свяжитесь с нами.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		Нагрузка	А	Б	С
Нагрузка	П35-С1	2 кг	320	300	300
		4 кг	160	140	140
		6 кг	110	80	80
		8 кг	90	60	60
		10 кг	70	50	50
	P35-C2	4 кг	350	300	300
		8 кг	170	150	150
		12 кг	110	90	90
		16 кг	90	60	60
		20 кг	70	50	50

(Единица измерения: мм)

Монтаж на стену		Нагрузка	А	Б	С
Нагрузка	П35-С1	2 кг	300	300	320
		4 кг	140	140	160
		6 кг	90	80	110
		8 кг	60	60	90
		10 кг	50	50	70
	P35-C2	4 кг	300	300	350
		8 кг	150	150	170
		12 кг	90	90	110
		16 кг	60	60	90
		20 кг	50	50	70

Момент статической нагрузки

(Единица измерения: Нм)

Направление	П35-С1	P35-C2
МОЙ	106	277
МП	106	277
МИСТЕР	160	260

Взаимосвязь между скоростью и ускорением

П35-С1

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с	3 м/с	3,5 м/с
2	2.1	2.1	2.1	2	2	1.8
4	1.4	1.3	1.3	1.3	1.2	1.1
6	1	1	0.9	0,8	0,8	0.7
8	0.7	0.7	0.7	0,6	0,6	0,6
10	0,6	0,6	0,5	0,5	0,5	0,4

P35-C2

Скорость (м/с) Ускорение (г) Нагрузка (кг)	1 м/с	1,5 м/с	2 м/с	2,5 м/с	3 м/с	3,5 м/с
4	2.6	2.6	2.6	2.6	2.5	2.5
8	1.4	1.4	1.4	1.4	1.4	1.3
12	1	1	1	1	1	0.9
16	0.7	0.7	0.7	0.7	0.7	0,6
20	0,6	0,6	0,6	0,6	0,6	0,5

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Технические характеристики двигателя	Ширина корпуса (мм)	Высота тела (мм)	Повторяемость (мм)	Непрерывная тяга (Н)	Максимальная тяга (Н)	lrms(A)	Максимальная полезная нагрузка (кг)	Максимальная скорость (мм/с) *1
Стандарт	Робот с линейным двигателем	GSL7	П27-С1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	П27-С2	75	65	±0,003	52	114	3.3	10
		GSL8	П35-С1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	П44-С1	134	70	±0,003	48	105	3.3	11
		GSL14	П44-С3	134	70	±0,003	144	315	3.3	25
		GSL16	П64-С1	154	70	±0,003	88	193	3.3	20
		GSL16	П64-С3	154	70	±0,003	264	580	3.3	50
		GSL18	П88-С1	178	76	±0,003	136	299	3.3	23
		GSL18	П88-С3	178	76	±0,003	408	897	3.3	70
