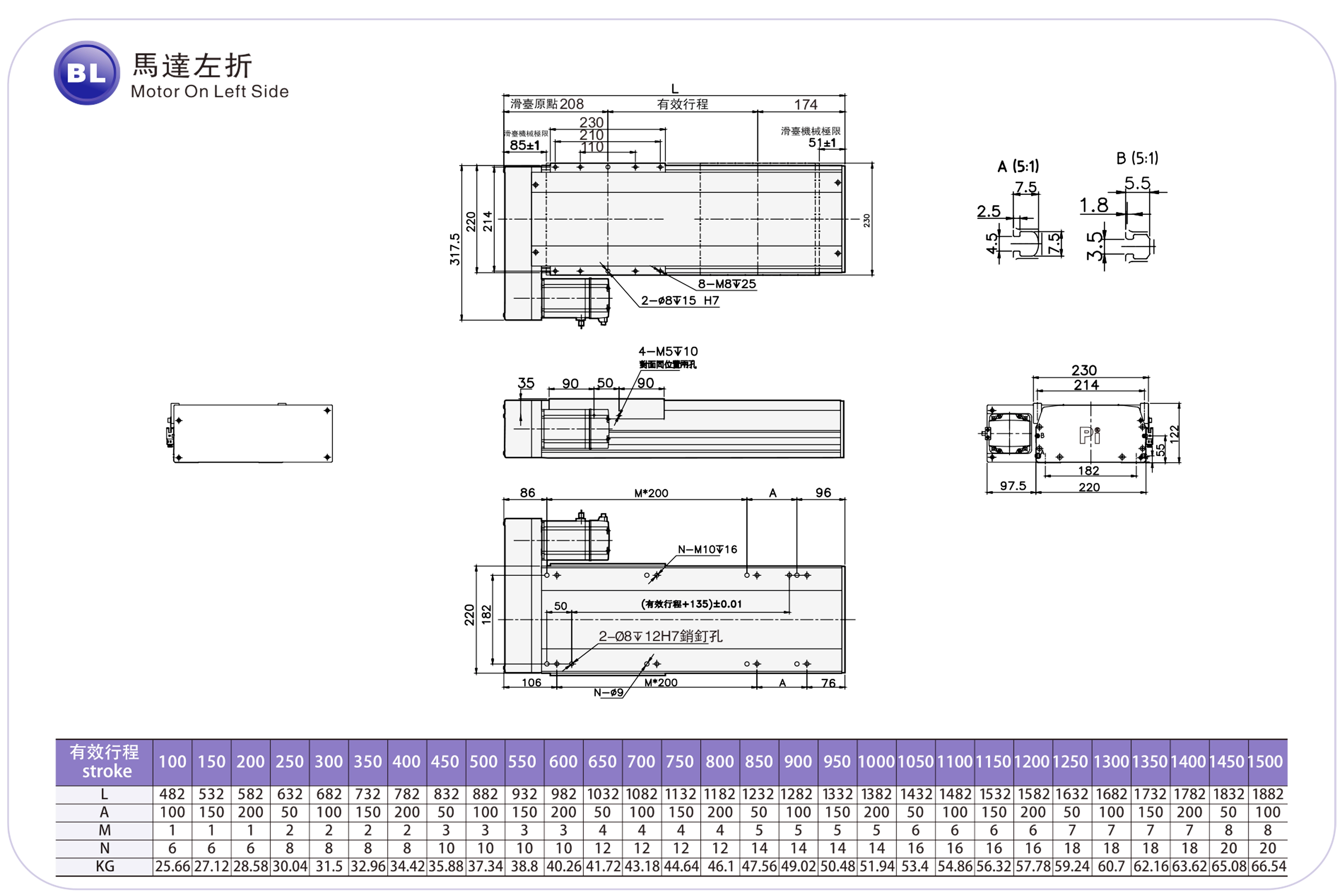

Текущее местоположение：Главная > Продукт > Стандартный шариковинтовой привод > Серия RMH > RMH22 > Левая сторона двигателя

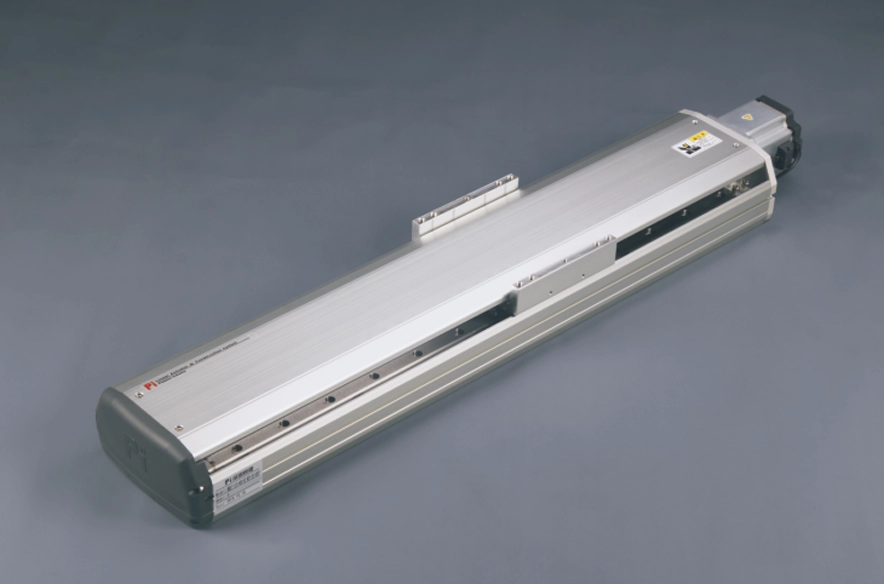

Легкий вес и длительный срок службы

Повторяемость: ±0,01 мм

Горизонтальная нагрузка: 50 кг

Вертикальная нагрузка: 12 кг

Максимальная скорость: 250 мм/с

Шаг спирали: 100-1050 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Разнообразие вариантов сидений с выдвижными секциями

Корпус и направляющая выполнены в едином корпусе, что решает проблему недостаточной жесткости и уменьшает ширину, сокращая монтажное пространство оборудования. Единственная в отрасли запатентованная конструкция топливной форсунки, использующая одну топливную форсунку на направляющей для впрыскивания масла. Она позволяет одновременно впрыскивать масло и обслуживать гайку и несколько комплектов направляющих, что делает техническое обслуживание более удобным и экономит время. Направление установки топливной форсунки может быть выбрано в соответствии с потребностями заказчика.

Высокопрочный корпус/высокопрочная верхняя крышка

Высокопрочный корпус: Использование интегрированной алюминиевой экструзионной конструкции позволяет получить оптимальное соотношение жесткости и веса благодаря элементному анализу. Верхняя крышка с защитой от закручивания: Благодаря специальной конструкции, предотвращающей закручивание, верхняя крышка не скручивается и не деформируется при длительной эксплуатации.

Автомобильный бренд

Может использоваться в паре с сервомоторами различных марок. Доступны различные варианты установки двигателя, что делает конструкцию машины более гибкой.

Автомобильный бренд

Свинцовый винт марки Screw, посадочное место отсутствует.

Подходящие характеристики и марки винтов можно выбирать в зависимости от точности и скорости вращения.

Способ заказа

RMH22 - L10-100- BC -M75B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Шаг шарикового винта (мм)		5	10	25	40
	Максимальная скорость (мм/с)		250	500	1250	2000
	Максимальная полезная нагрузка	Горизонтальный (кг)	150	150	105	43
		Вертикальный (кг)	55	45	20	12
	Номинальная тяга (Н)		2563	1281	640	320
	Шаг спирали (мм)		Шаг 100-15000 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		750 Вт
	Диаметр шарикового винта (мм)		C7Ø25
	Высокопрочная линейная направляющая (мм)		W23XH18
	Соединительная муфта (мм)		17х19
	Домашний датчик	Снаружи	EE-SX672(NPN)
		Встроенный	EE-SX674(NPN)

Схема расположения датчиков

Значение ускорения и замедления установлено на уровне 0,2 секунды.

*При ходе более 750 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	100 кг	5000	633	557
	125 кг	3880	491	431
	150 кг	3357	396	347
Lead10	100 кг	3220	563	474
	125 кг	3554	434	367
	150 кг	2113	349	295
Lead25	65 кг	1522	614	458
	85 кг	1136	451	336
	105 кг	893	350	262
Lead40	18 кг	2445	1616	1052
	30 кг	1436	938	613
	43 кг	978	630	412

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	110 кг	550	569	4500
	130 кг	412	469	3711
	150 кг	347	396	3357
Lead10	110 кг	427	503	2900
	130 кг	351	414	2444
	150 кг	295	349	2113
Lead25	70 кг	420	564	1404
	90 кг	315	420	1066
	105 кг	262	350	893
Lead40	15 кг	1272	1955	2948
	24 кг	778	1190	1813
	43 кг	412	630	978

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	30 кг	2355	2355
	40 кг	1768	1768
	55 кг	1288	1288
Lead10	25 кг	2505	2505
	35 кг	1795	1795
	45 кг	1396	1396
Lead25	15 кг	2711	2711
	20 кг	2033	2033
	-	-	-
Lead40	7 кг	3511	3511
	12 кг	2055	2055
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	2052
МП	2052
МИСТЕР	1810

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	RMH12	100 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 Вт	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 Вт	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 Вт	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 Вт	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 Вт	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500 Вт	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Серия сверхдлинных ходов

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	RMH17S	400 Вт	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 Вт	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 Вт	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Максимальная скорость определяется максимальной частотой вращения сервомотора (3000 об/мин). Максимальная скорость определяется максимальной частотой вращения шагового двигателя (500 об/мин).

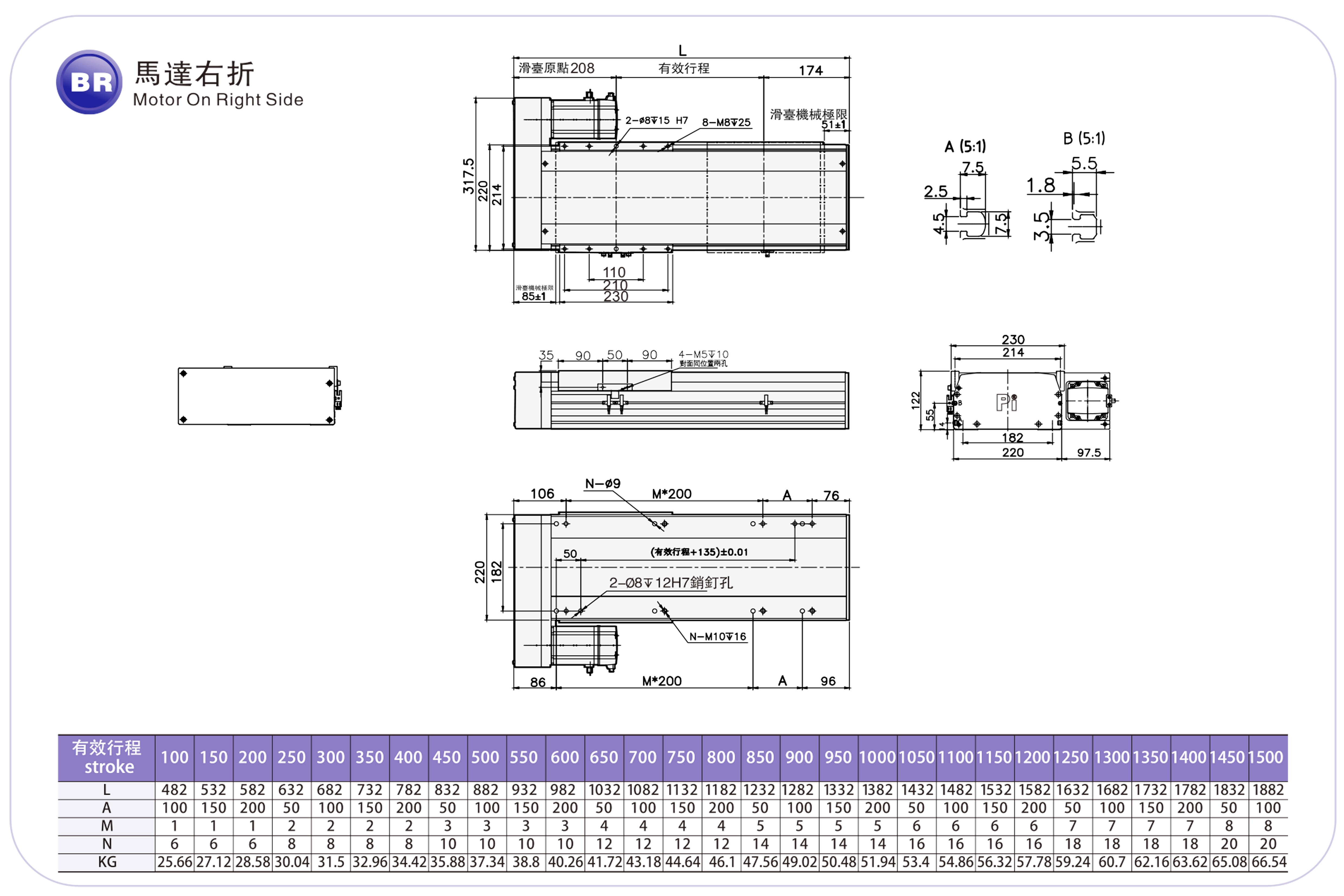

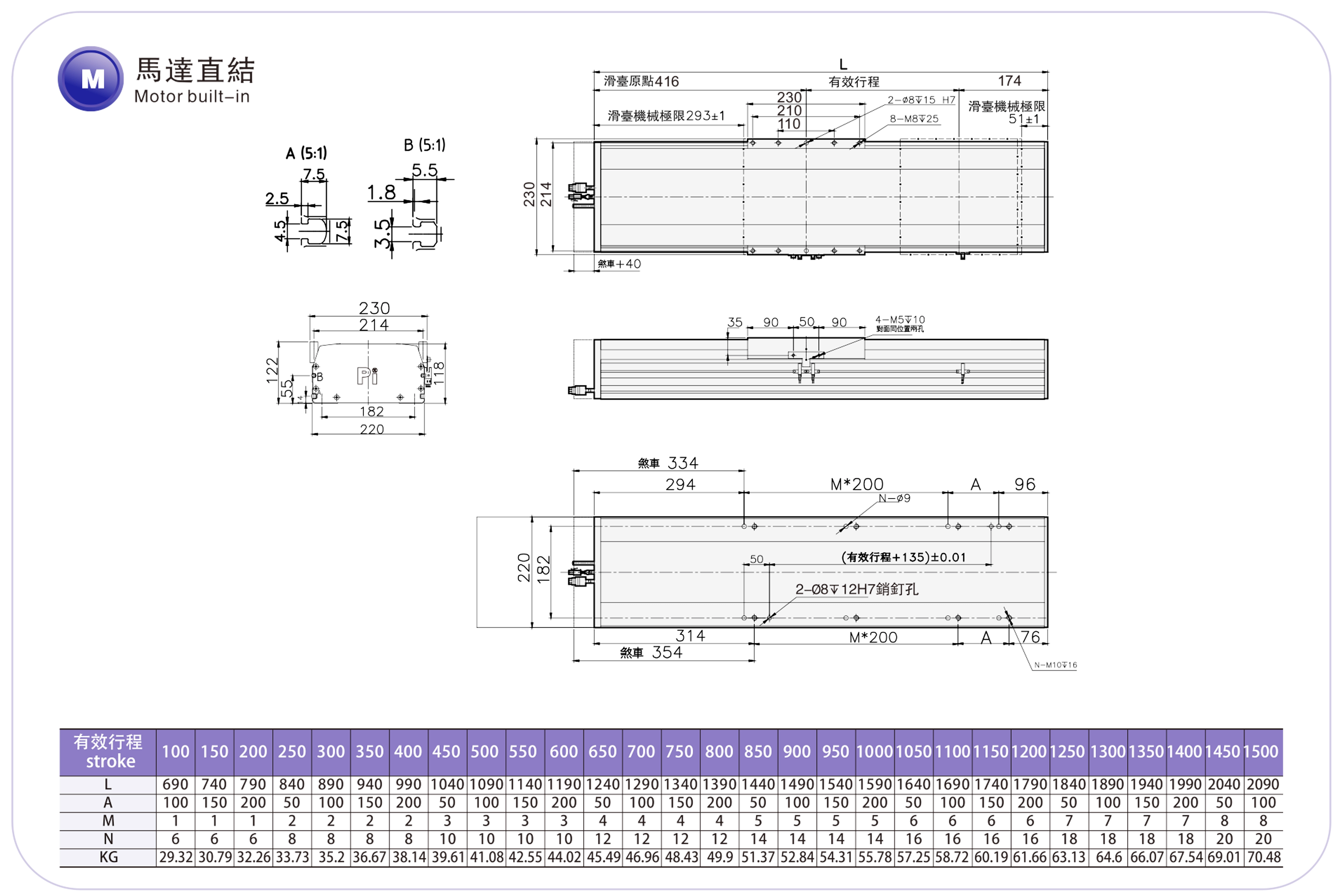

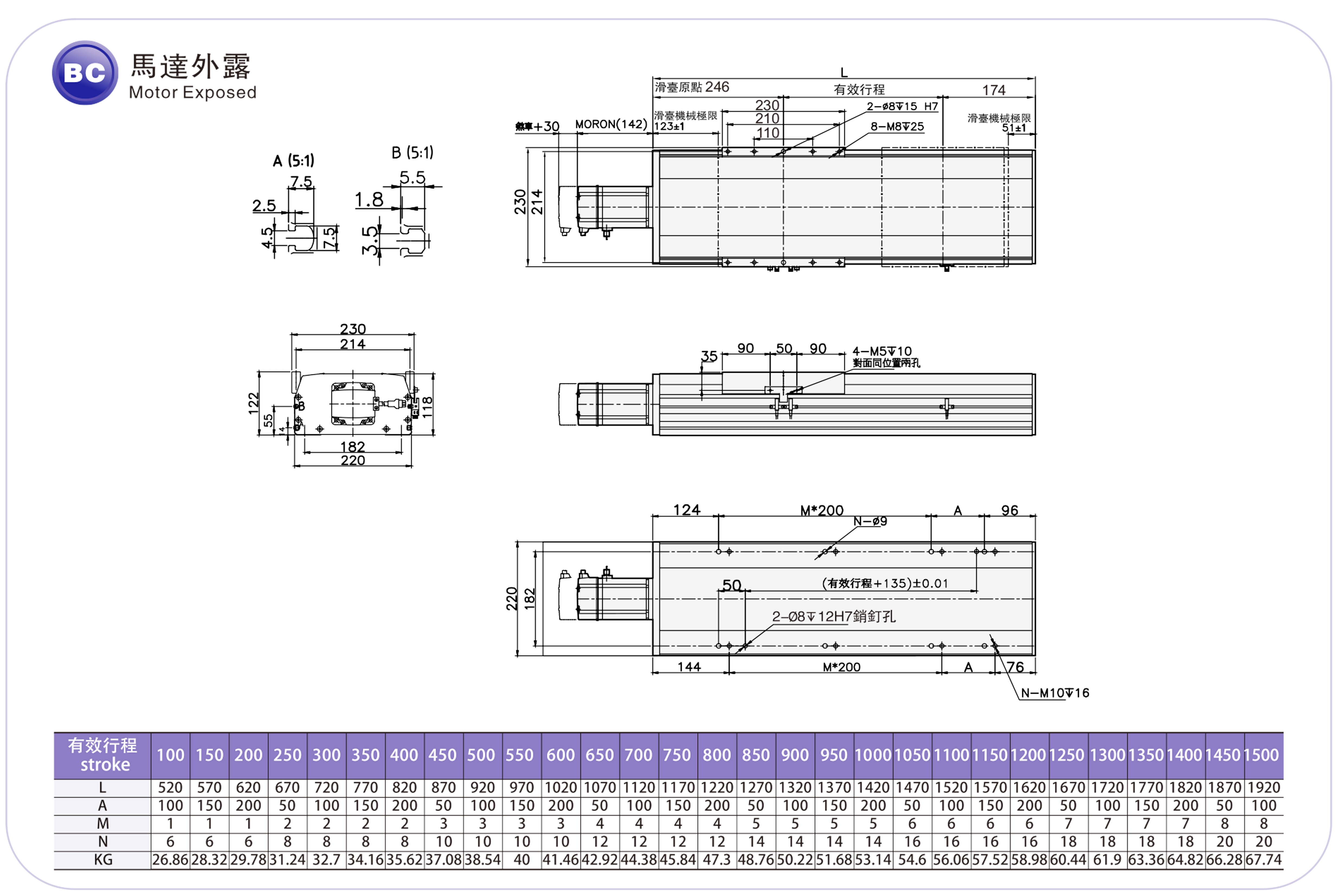

Двигатель открытый / Двигатель встроенный
