Легкий вес и длительный срок службы

Повторяемость: ± 0,01 мм

Горизонтальная нагрузка: 50 кг

Вертикальная нагрузка: 12 кг.

Максимальная скорость: 250 мм/с.

Шаг хода: 100-1050 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Разнообразные стили раздвижных сидений

Корпус и направляющие выполнены за одно целое, что решает проблему недостаточной жесткости и уменьшает ширину, уменьшая пространство для установки оборудования. Единственная запатентованная конструкция топливной форсунки в отрасли, в которой для впрыска масла используется одна топливная форсунка на направляющей. Он может одновременно впрыскивать масло и обслуживать гайку и несколько комплектов ползунков, что делает обслуживание более удобным и экономит ваше время. Направление установки топливной форсунки можно выбрать в соответствии с потребностями заказчика.

Корпус повышенной жесткости/верхняя крышка повышенной жесткости

Корпус высокой жесткости: изучите возможности использования интегрированной алюминиевой экструзионной конструкции и получите наилучшее соотношение жесткости и веса с помощью анализа элементов. Верхняя крышка с защитой от наматывания: благодаря специальной конструкции, предотвращающей наматывание, верхняя крышка не скручивается и не деформируется при использовании на больших расстояниях.

Марка двигателя

Может работать в паре с серводвигателями различных марок. На выбор доступны разнонаправленные положения установки двигателя, что делает конструкцию машины более гибкой.

Марка двигателя

Марка винта, седло недоступно для выбора

Подходящие характеристики и марки винтов могут быть выбраны в зависимости от различной точности и скорости.

Способ заказа

RMH28-L10-100-BC-M150B-C4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,01
	Ход шарико-винтовой передачи (мм)		5	10	20	40
	Максимальная скорость (мм/с)		250	500	1000	2000 г.
	Максимальная полезная нагрузка	Горизонтальный (кг)	120	110	75	22
		Вертикальный (кг)	40	30	14	7
	Номинальная тяга (Н)		1388	694	347	174
	Шаг хода (мм)		Шаг 100-1950 мм/50 мм
Части	Мощность серводвигателя переменного тока (Вт)		1500 Вт
	ШВП Ø (мм)		C7Ø32
	Линейная направляющая высокой жесткости (мм)		30
	Муфта (мм)		20X24
	Домашний датчик	Снаружи	ЭЭ-SX672(НПН)
		Встроенный	ЭЭ-SX674(НПН)

Расположение датчика

Значение ускорения и замедления установлено на 0,2 секунды.

*Когда ход превышает 750 мм, произойдет биение ШВП. В таких случаях мы рекомендуем снизить рабочую скорость. Подробную информацию см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Лид10	120 кг	900	580	630
	160 кг	860	390	415
	320 кг	800	255	260
Лид20	100 кг	1100	500	490
	140 кг	1100	400	395
	180 кг	1000	250	260
Лид32	60 кг	650	560	600
	75 кг	550	330	330
	-	-	-	-

(Единица измерения: мм)

Установка на стену		А	Б	С
Лид10	100 кг	610	570	780
	150 кг	390	386	600
	200 кг	265	285	650
Лид20	80 кг	600	600	600
	120 кг	390	400	450
	160 кг	260	300	600
Лид32	60 кг	480	500	560
	70 кг	300	320	500
	-	-	-	-

(Единица измерения: мм)

Вертикальная установка		А	С
Лид10	60 кг	950	950
	90 кг	720	720
	150 кг	430	430
Лид20	40 кг	1000	1000
	60 кг	830	830
	75 кг	610	610
Лид32	35 кг	650	650
	-	-	-
	-	-	-

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	4408
член парламента	4408
МИСТЕР	3860

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	12 ринггитов	100 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 Вт	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		14 ринггитов	200 Вт	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 Вт	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		РМХ17	400 Вт	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000 г.
			750 Вт	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000 г.
		РМХ22	750 Вт	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000 г.
		RMH28	1500 Вт	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Серия с очень длинным ходом

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Повторяемость (мм)	Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартная среда	Шариковый винт	РМХ17С	400 Вт	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 Вт	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		РМХ22С	750 Вт	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Максимальная скорость основана на максимальной частоте вращения серводвигателя (3000 об/мин). Самая высокая скорость основана на максимальной частоте вращения шагового двигателя (500 об/мин).

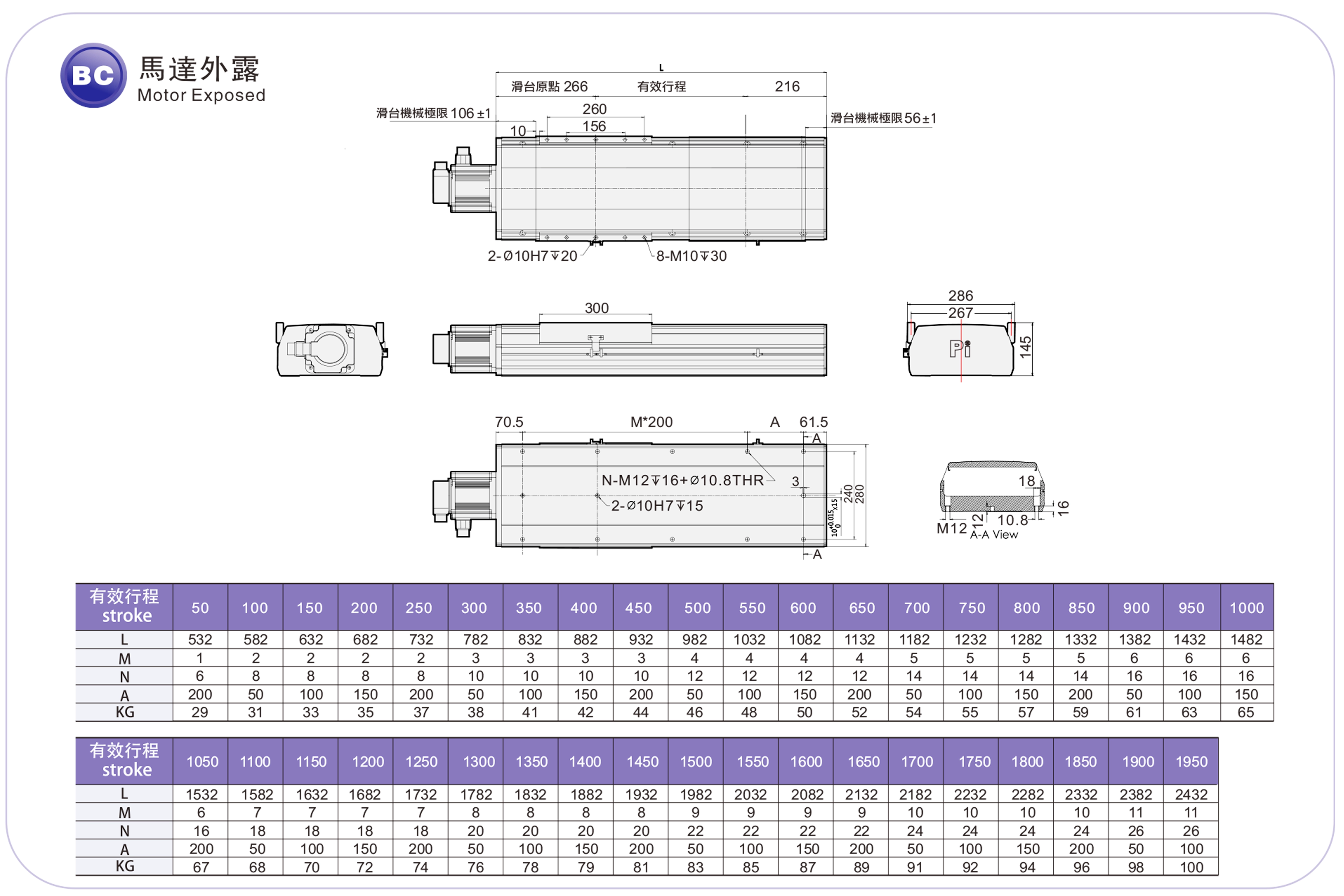

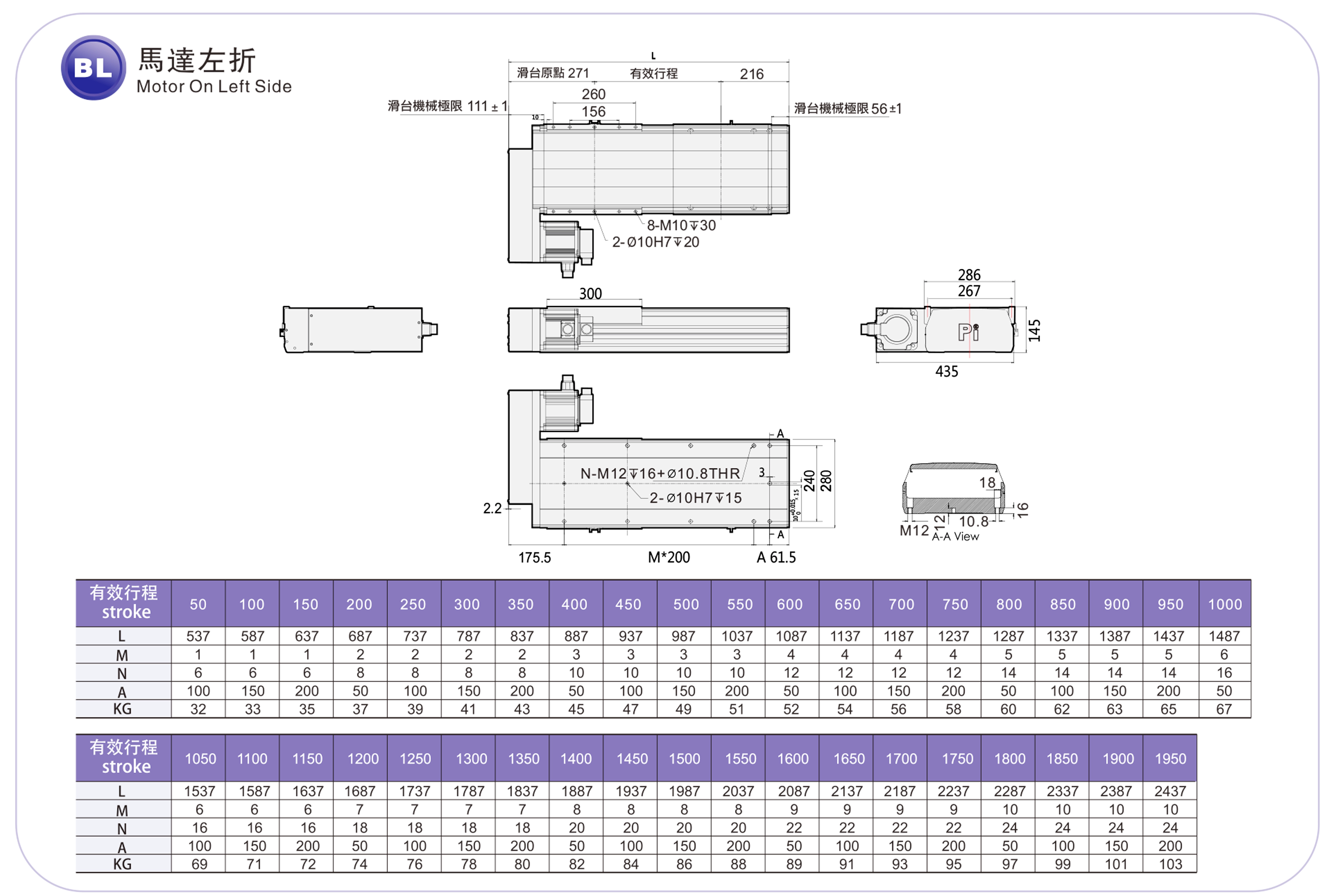

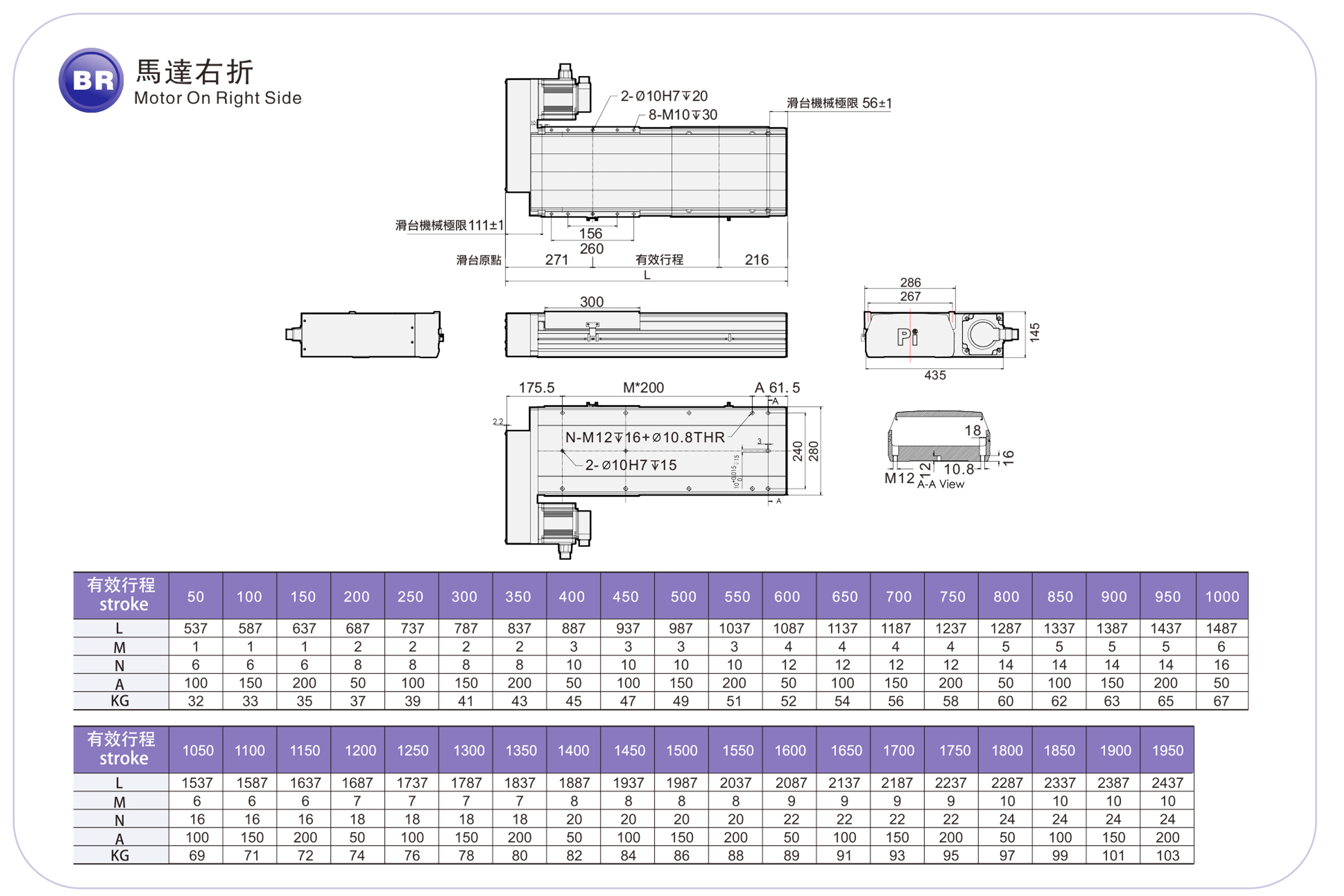

Двигатель открыт / Мортор на нижней стороне
