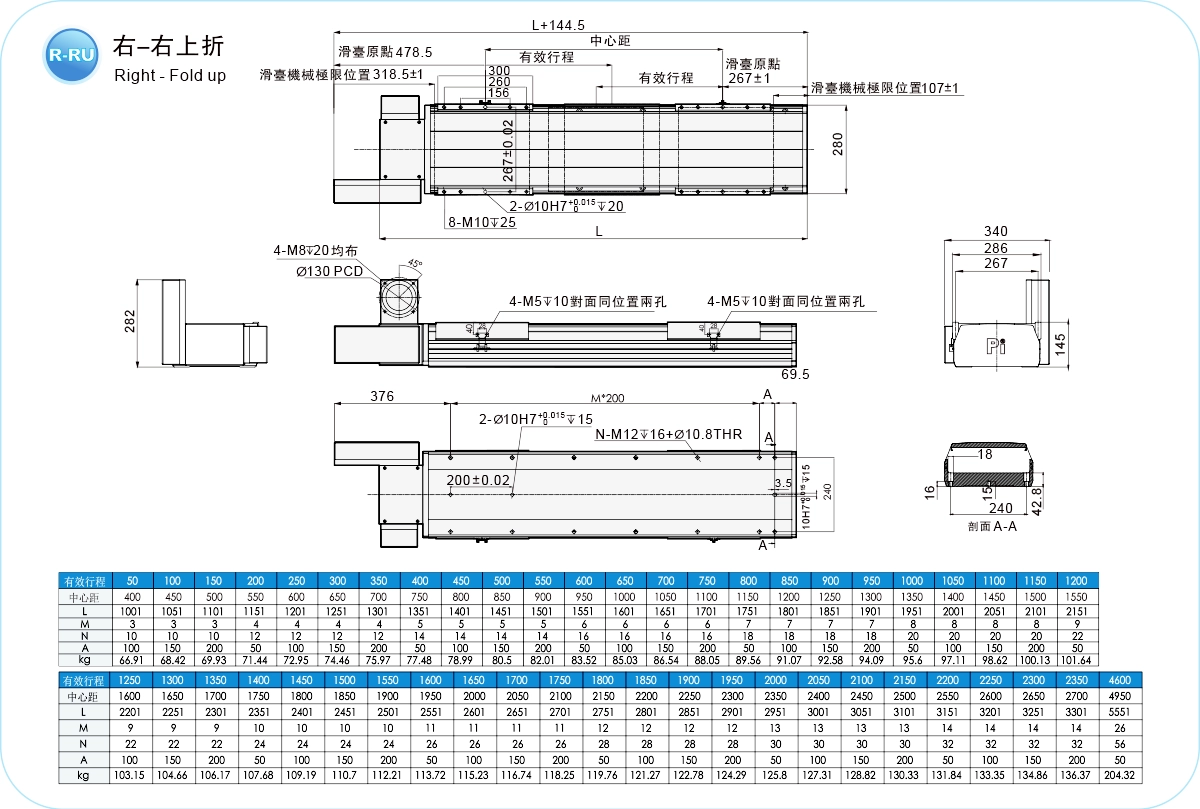

Текущее местоположение：Главная > Продукт > Стандартный ременный привод > Серия RMP > RMP28RN > Верхняя правая сторона двигателя

Легкий вес и длительный срок службы

Повторяемость: ±0,08 мм

Горизонтальная нагрузка: 230 кг

Длина провода: 50 мм

Максимальная скорость: 2300 мм/с

Шаг спирали: 50-6150 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Особенности многопозиционного сиденья: механизм регулировки натяжения ремня, запатентованная конструкция топливной форсунки (опционально).

Высокопрочный корпус/высокопрочная верхняя крышка

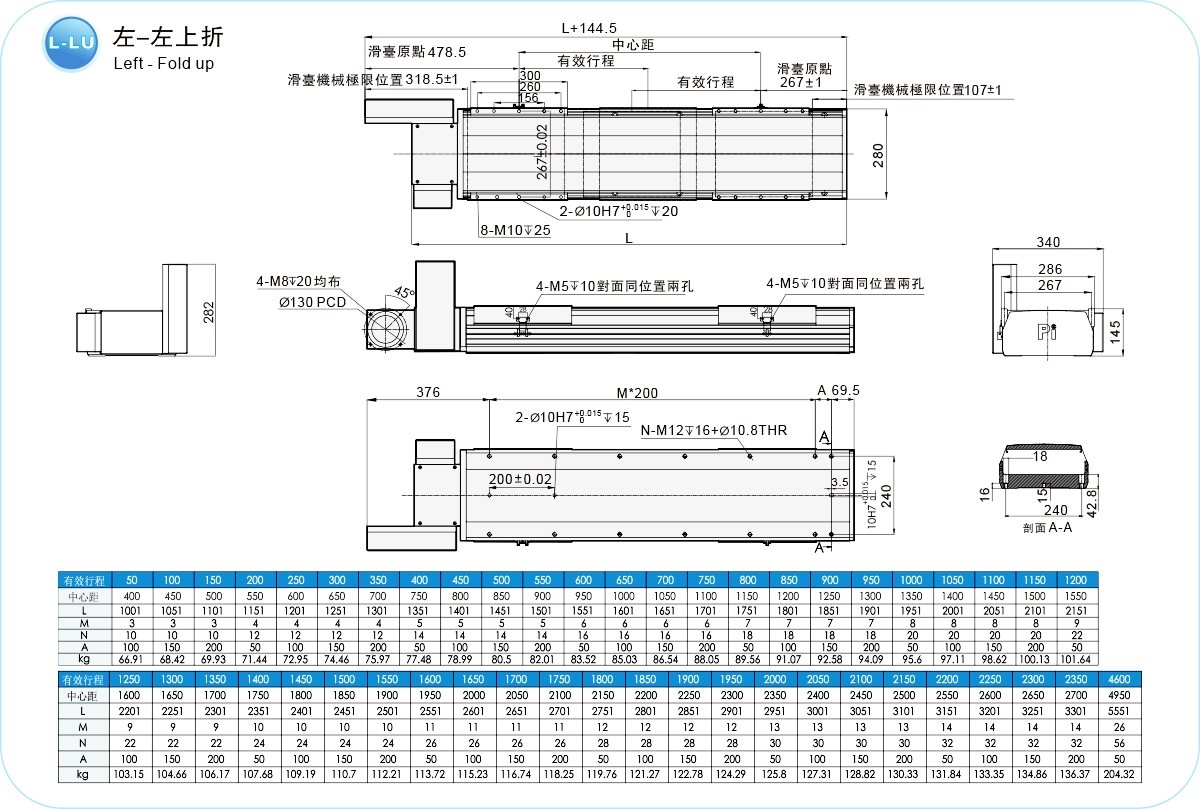

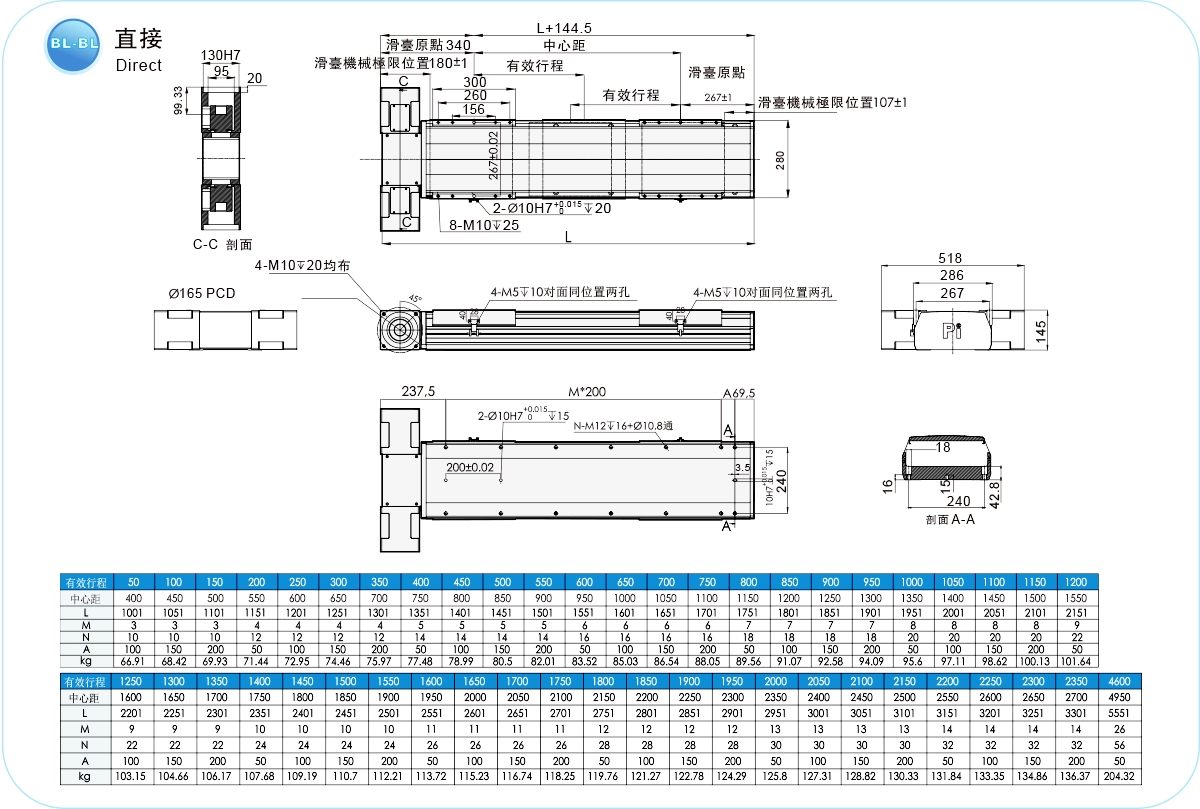

Марка двигателя, место установки двигателя

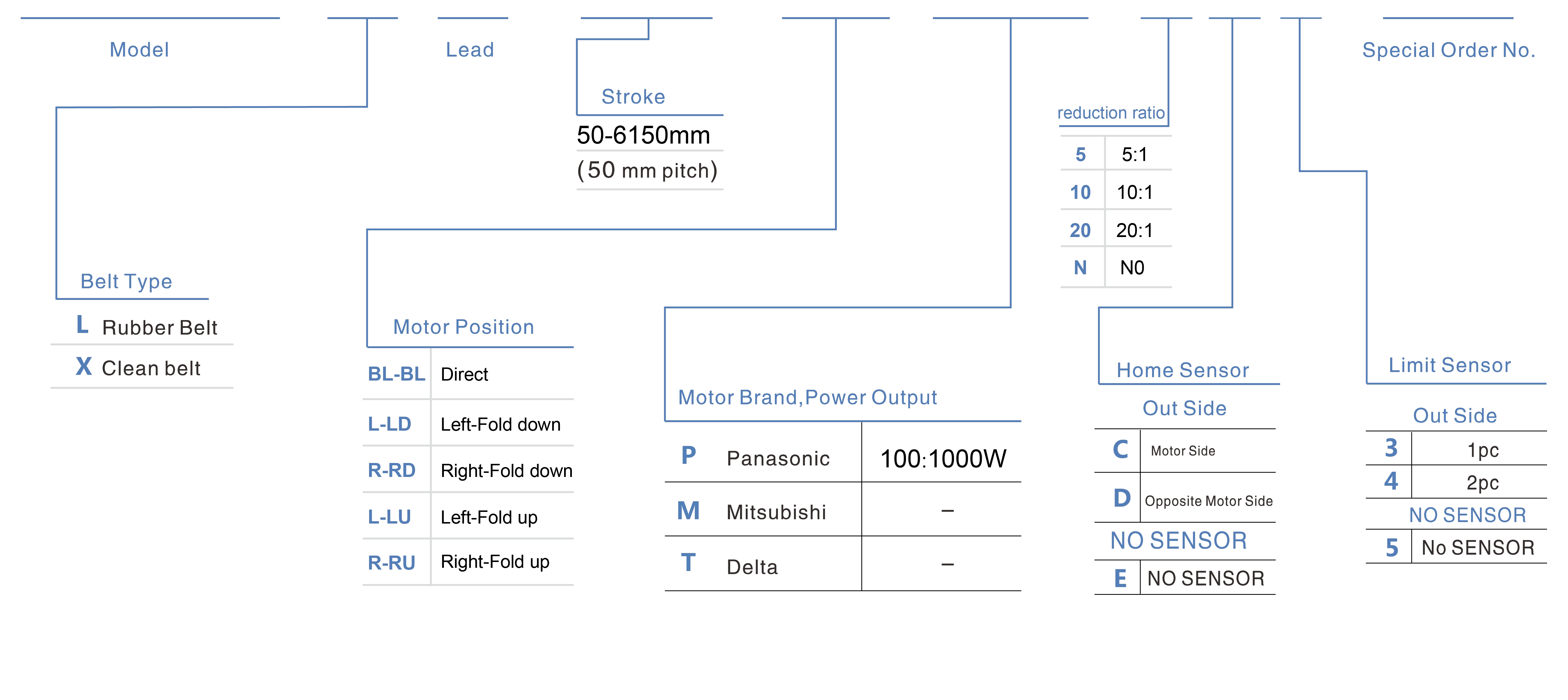

Способ заказа

RMP28RN - L- 230-100 -BL-M100 -YC4 - 0001

Спецификация

Спецификация	Повторяемость (мм)		±0,08
	Свинец (мм)		50
	Максимальная скорость (мм/с)		2300
	Максимальная полезная нагрузка	Горизонтальный (кг)	200
		Вертикальный (кг)	-
	Номинальная тяга (Н)		965
	Шаг спирали (мм)		Шаг 50-6150 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		1000 Вт
	Ширина ремня (мм)		50
	Высокопрочная линейная направляющая (мм)		W30
	Домашний датчик	Снаружи	EE-SX672(NPN)

Схема расположения датчиков

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
1:5	100 кг	900	310	320
1:10	150 кг	802	290	315
1:20	200 кг	768	261	260

(Единица измерения: мм)

Монтаж на стену	А	Б	С
100 кг	320	310	800
150 кг	315	270	800
200 кг	230	251	868

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	4408
МП	4408
МИСТЕР	3860

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Редукционный механизм	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Технические характеристики ремня		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать там, где	Режим движения	Технические характеристики модели	Редукционный механизм	Выход двигателя (в)	Ширина (мм)	Повторяемость (мм)	Ширина ремня (мм)	Свинец (мм)	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандарт	Балт	РМП14С	Да	200 Вт	135	±0,04	22	40	25	-	2000
		РМП17С	Да	400 Вт	170	±0,04	30	40	45	-	2000
		РМП22С	Да	750 Вт	220	±0,04	50	40	85	-	2000
		РМП28Р	НЕТ	1000 Вт	280	±0,08	50	230	230	-	2000
		RMP28RN	НЕТ	1000 Вт	280	±0,08	50	230	200	-	2000
