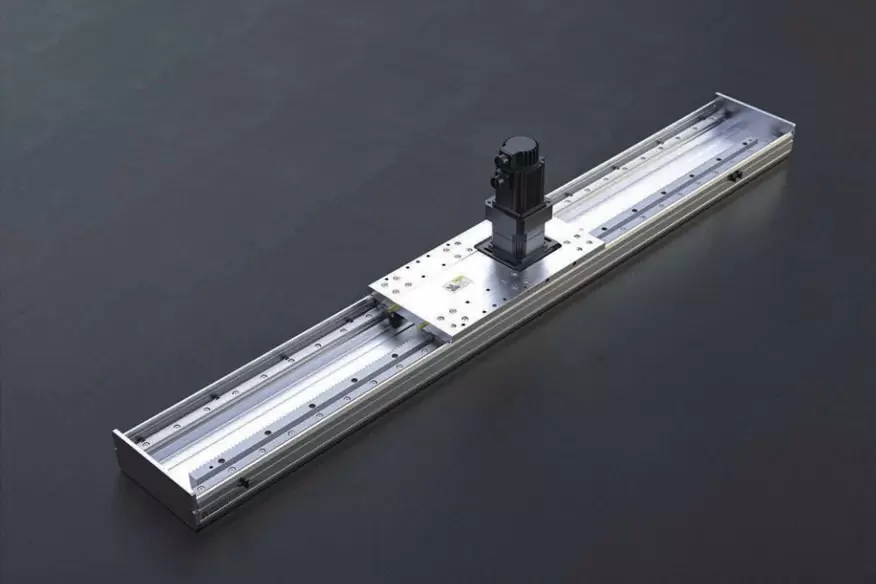

Легкий вес и длительный срок службы

Ширина корпуса: 170 мм

Повторяемость: ± 0,08 мм

Горизонтальная нагрузка: 75 кг

Вертикальная нагрузка: 50 кг.

Максимальная скорость: 1833,29 мм/с.

Диапазон перемещения: 7000 мм

*Самая высокая скорость основана на максимальной частоте вращения серводвигателя (3000).

PDF

3D загрузка

Cadenas3 Скачать

Реечный привод

Благодаря использованию зубчатой передачи во время длительного перемещения не будет привода винта, и проблемы с намоткой винта не возникнут. Структура передачи приводится в движение линейно с помощью стойки.

Полные стили – множество преимуществ

Благодаря защите стального ремня он может предотвратить попадание посторонних предметов непосредственно на направляющий стол. Максимальный ход внутри подвижного стола может достигать 1500 мм. Положение установки многонаправленного двигателя доступно для выбора, что делает конструкцию машины более гибкой. Может работать в паре с серводвигателями различных марок.

Конструкция с внешним впрыском масла – простота обслуживания

Все серии можно смазывать снаружи без необходимости снимать крышку. Самосмазывающаяся система хранения масла может быть оснащена подходящим передаточным числом и работать в соответствии с различными нагрузками и скоростями.

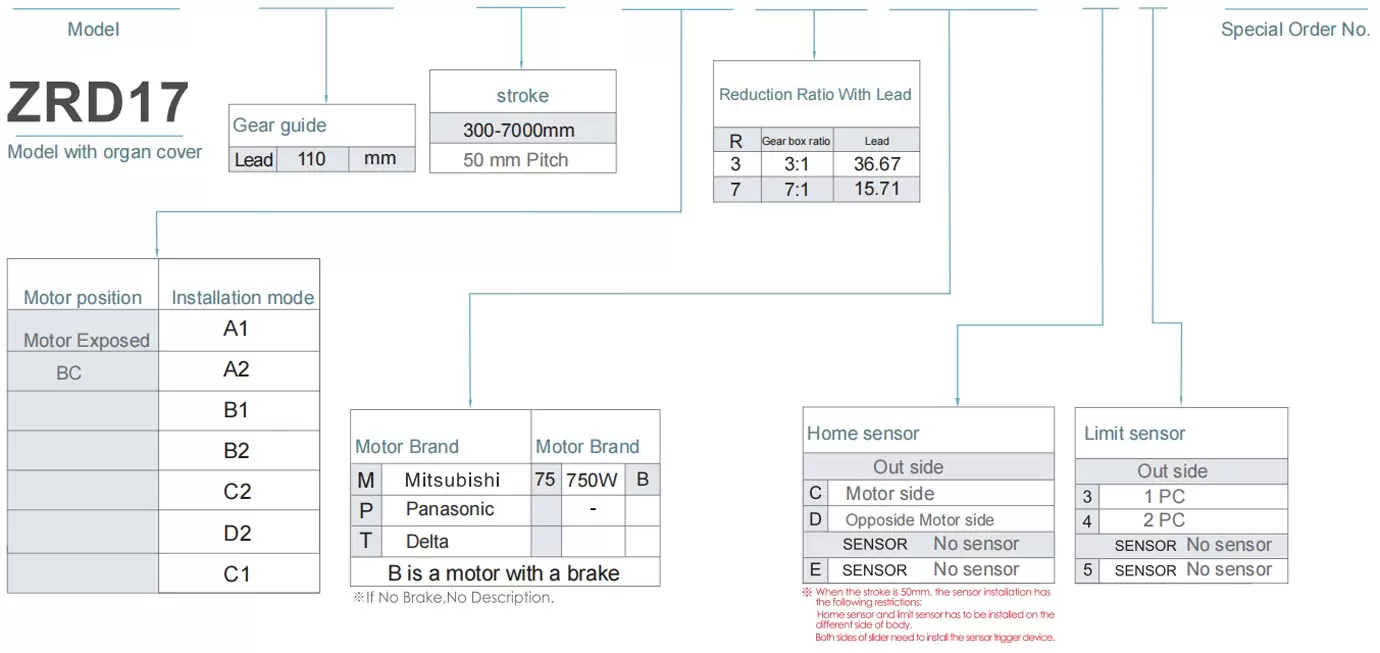

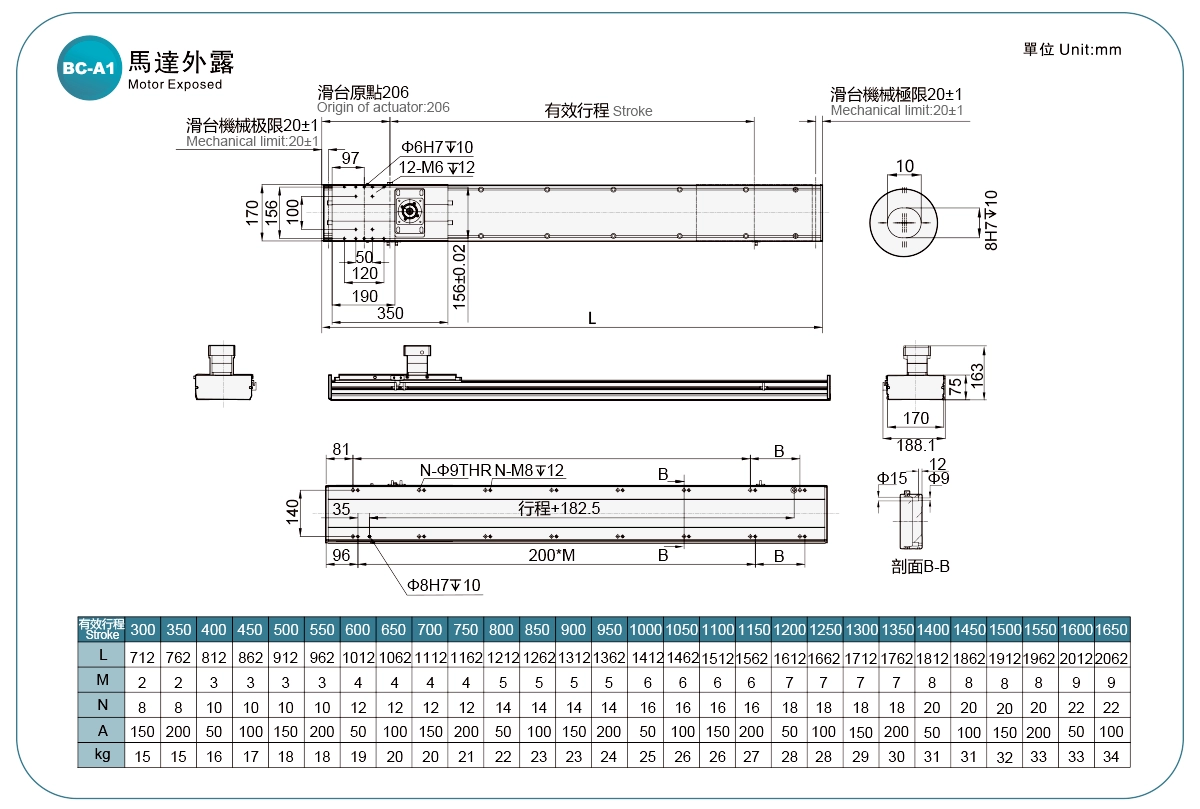

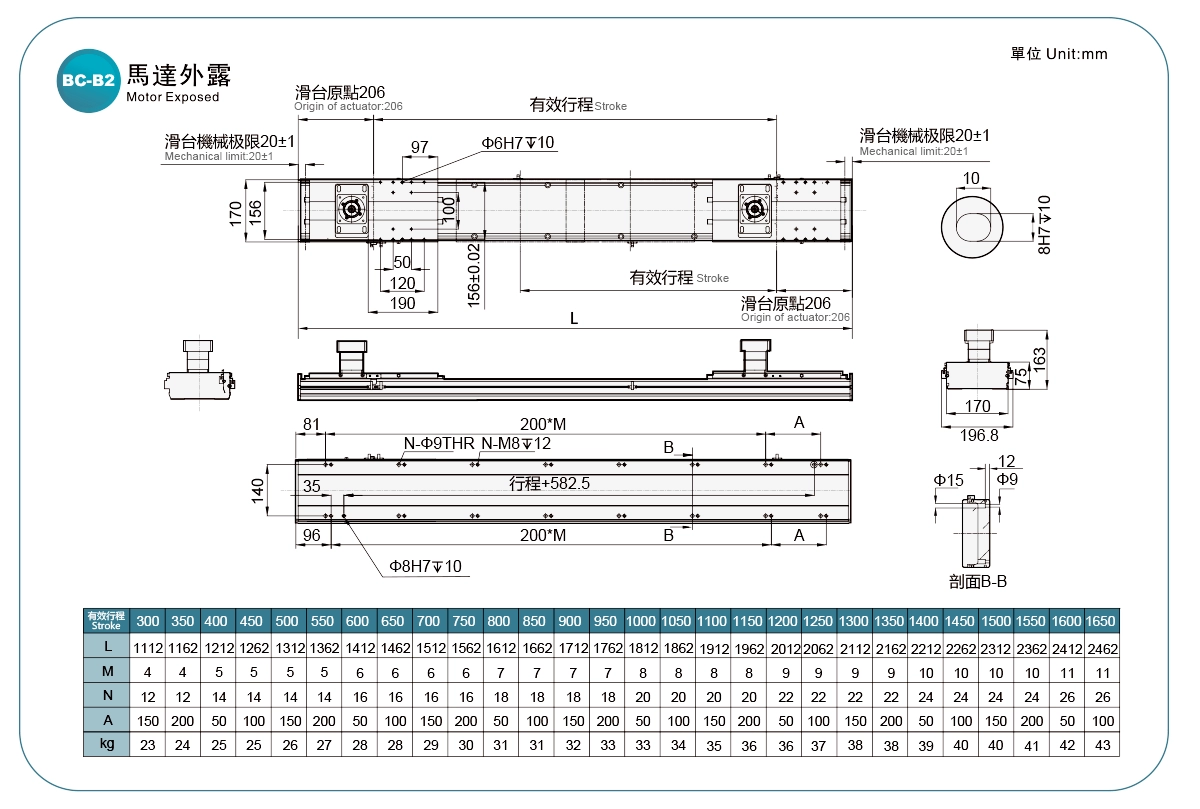

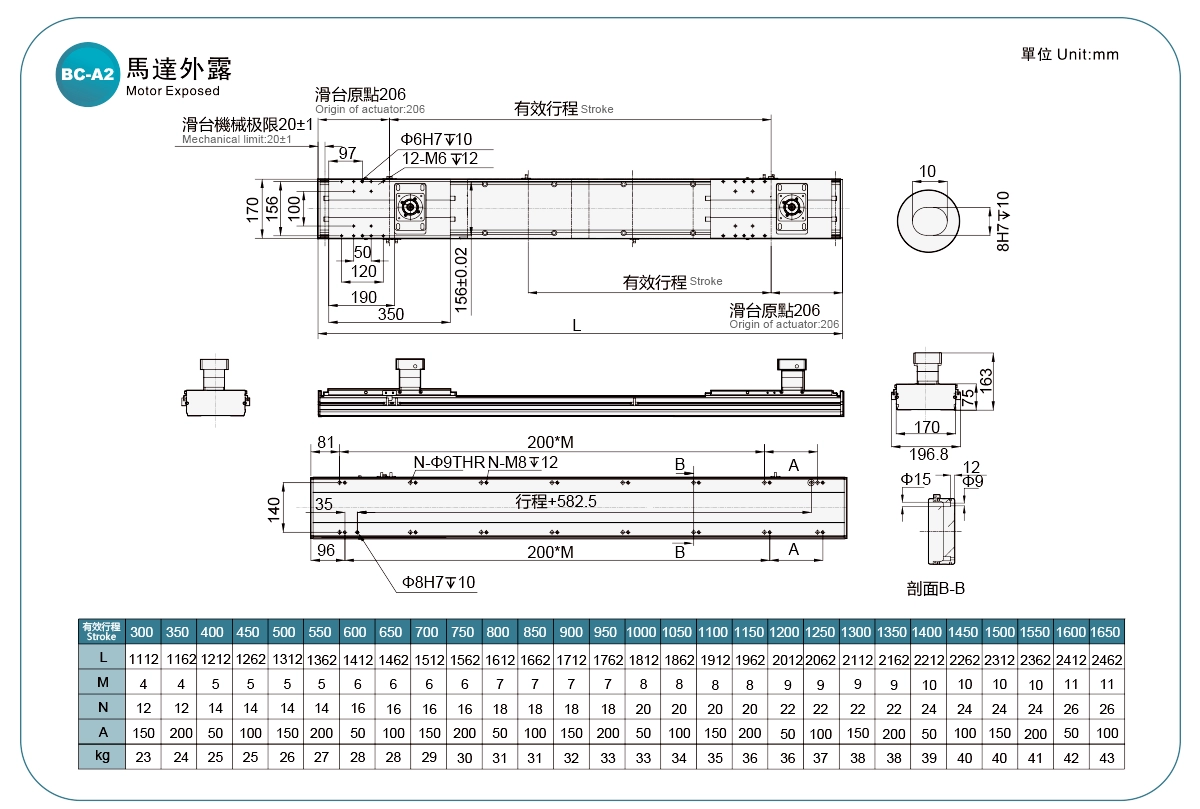

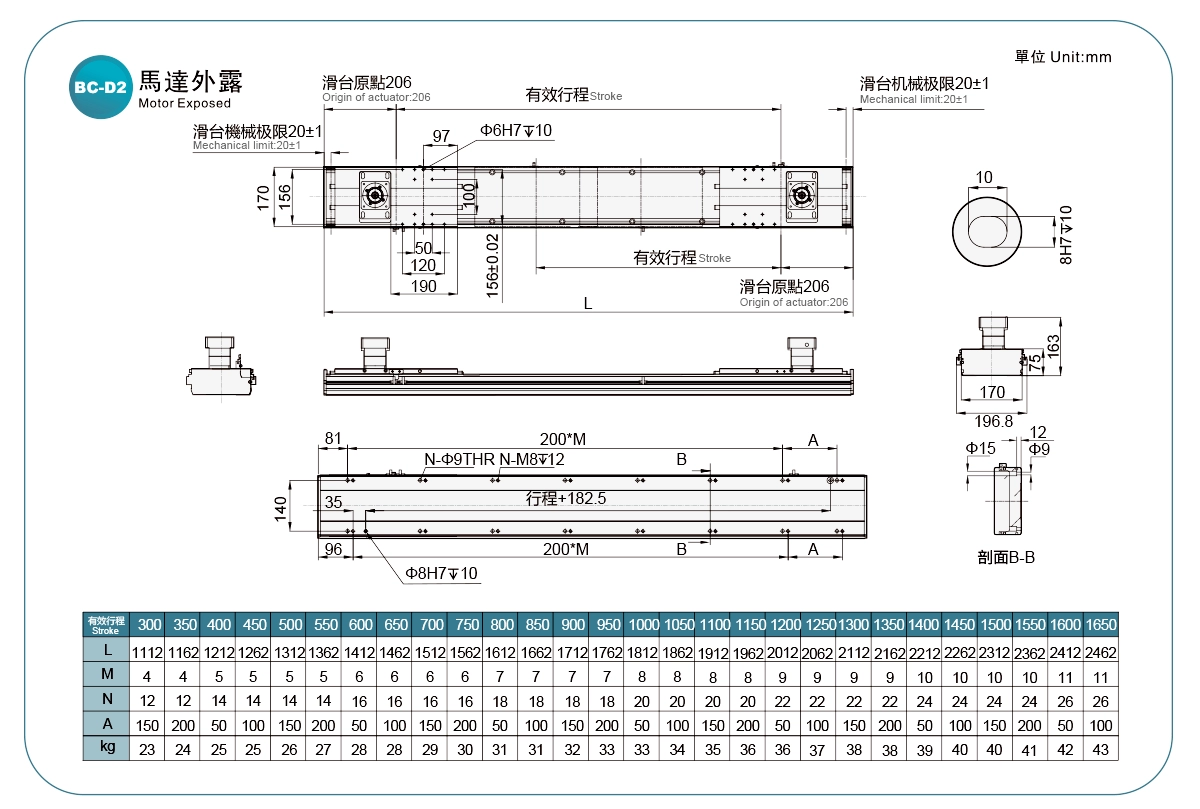

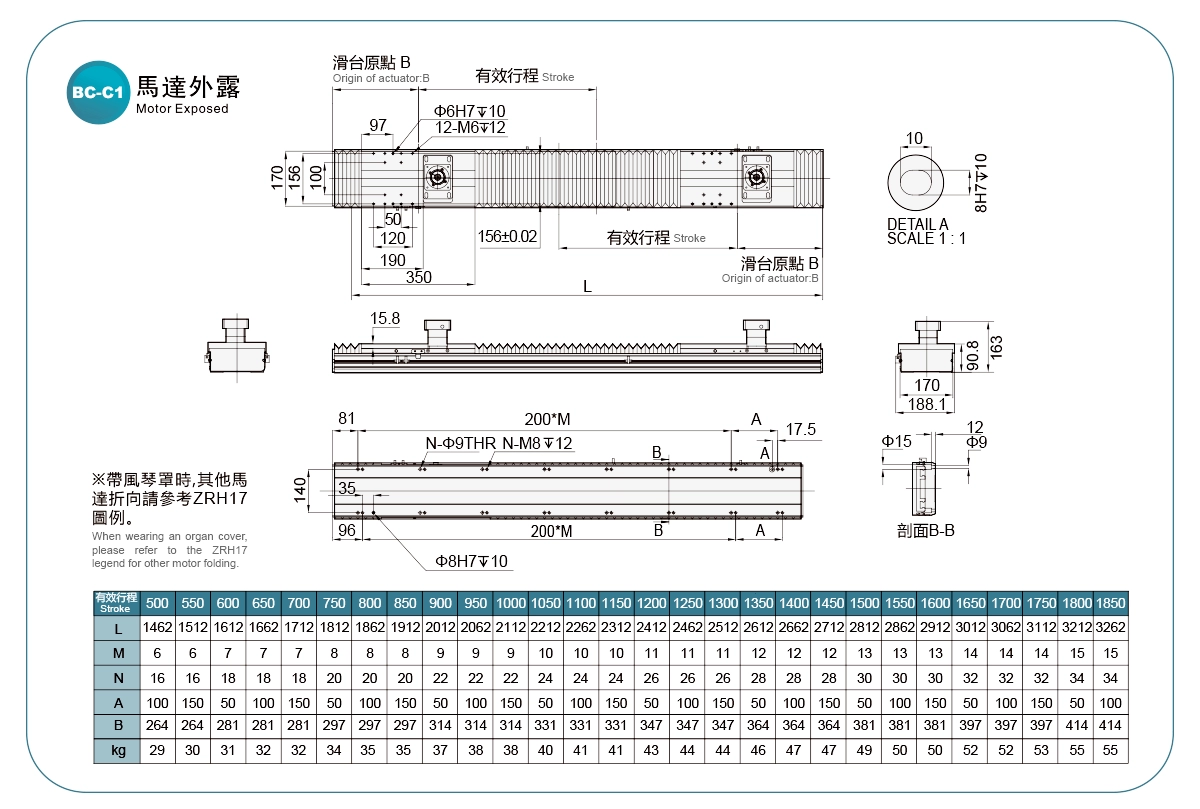

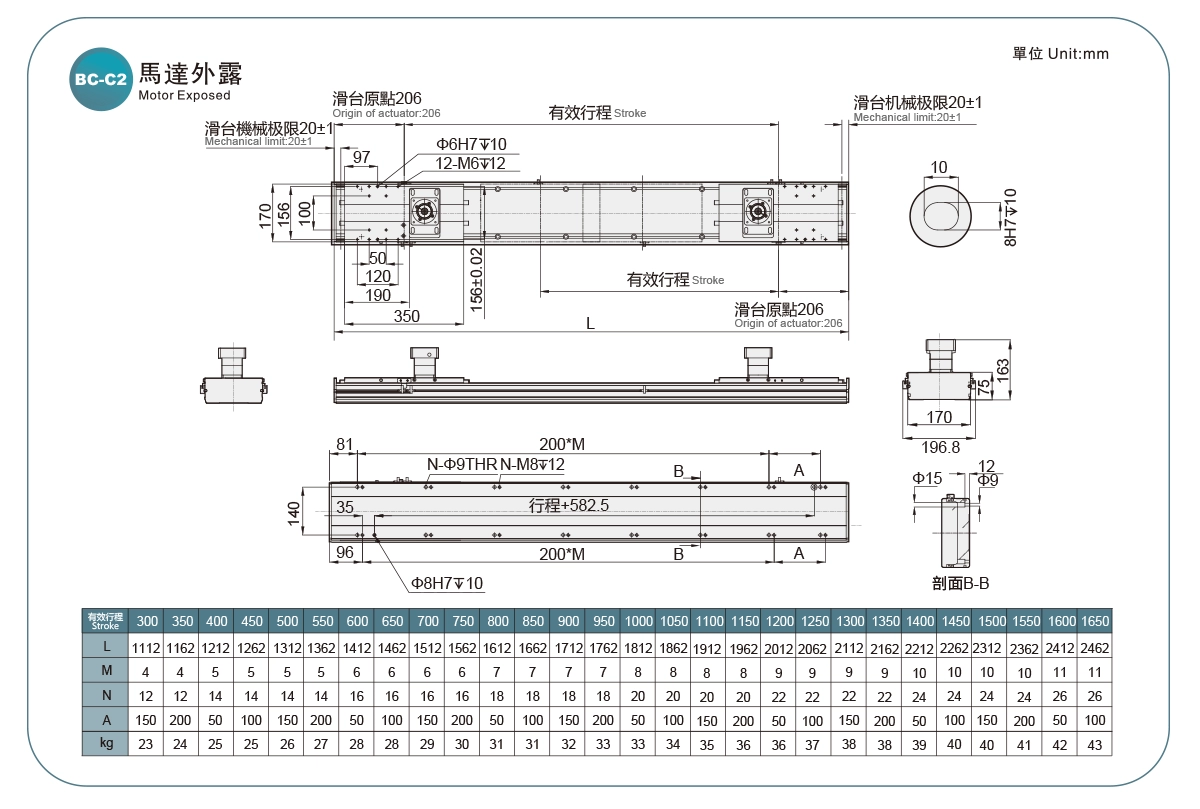

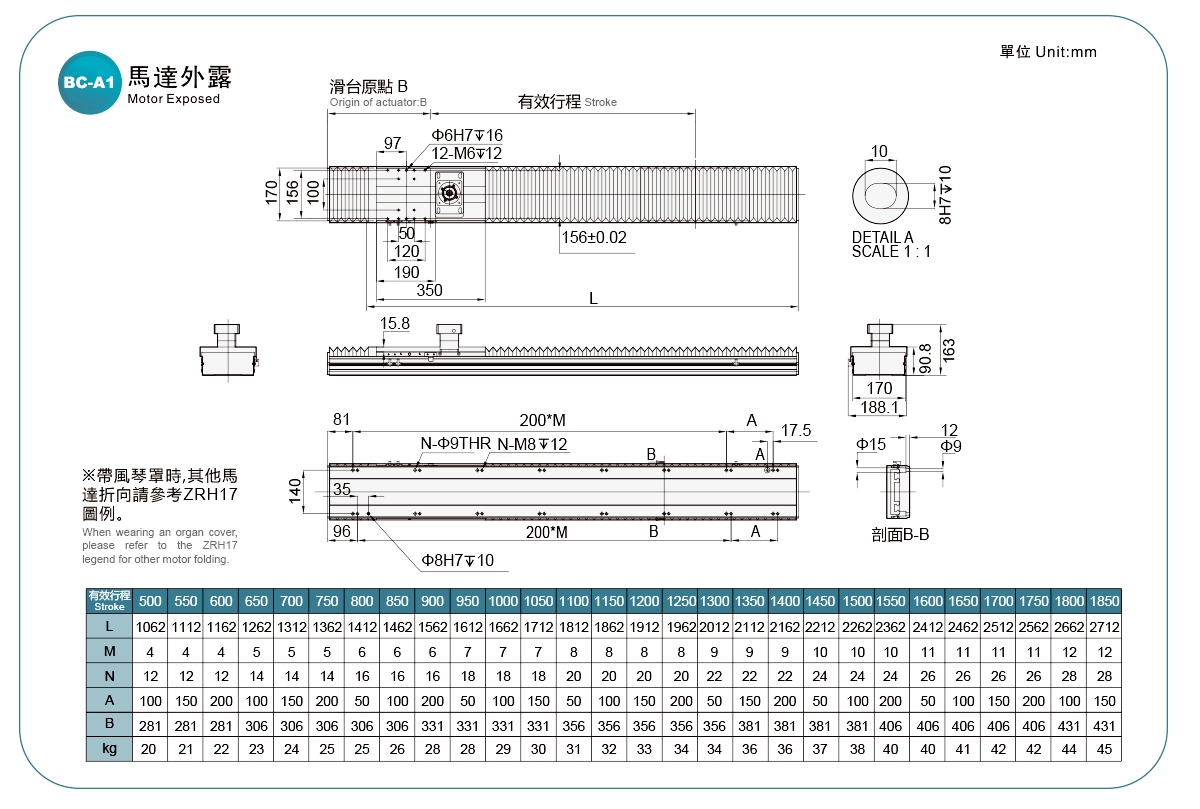

Способ заказа

ZRH17 - L 110 - 300 - A1 - R7 - P75 - C4 - 0001

Спецификация

Спецификация	Повторяемость (мм)		±0,08
	Свинец (мм)		36,67	15.71
	Коэффициент уменьшения		3	7
	Максимальная скорость (мм/с) ※1		1833,29	785,70
	Максимальная полезная нагрузка	Горизонтальный (кг)	40	75
		Вертикальный (кг)	20	50
	Номинальная тяга (Н)		347	812
	Шаг хода (мм) ※2		300-7000 мм/50 шагов
Части	Мощность серводвигателя переменного тока (Вт)		750 Вт
	Модуль стойки (м)		1,5
	Двигатель рассчитан на скорость (об/мин)		3000
	Домашний датчик	Снаружи	ЭЭ-SX672(НПН)
		Встроенный	ЭЭ-SX674(НПН)

Расположение датчика

※Значение ускорения и замедления установлено на 0,4 секунды.

※Скорость продукта округляется. Получите целое число.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Передаточное число коробки передач 1:3 (1,75 м/с)	40 кг	11000	577	663
Передаточное число коробки передач 1:3 (1,75 м/с)	75 кг	656	263	325
Передаточное число коробки передач 1:7 (0,75 м/с)	40 кг	1455	1156	1243
Передаточное число коробки передач 1:7 (0,75 м/с)	75 кг	1235	583	626

(Единица измерения: мм)

Установка на стену		А	Б	С
Передаточное число коробки передач 1:3 (1,75 м/с)	40 кг	1000	1000	1100
Передаточное число коробки передач 1:3 (1,75 м/с)	75 кг	490	550	550
Передаточное число коробки передач 1:7 (0,75 м/с)	40 кг	1400	1500	1600
Передаточное число коробки передач 1:7 (0,75 м/с)	75 кг	750	750	800

(Единица измерения: мм)

Вертикальная установка		А	С
Передаточное число коробки передач 1:3 (1,75 м/с)	20 кг	2000 г.	2150
Передаточное число коробки передач 1:3 (1,75 м/с)	50 кг	800	880
Передаточное число коробки передач 1:7 (0,75 м/с)	20 кг	3400	3500
Передаточное число коробки передач 1:7 (0,75 м/с)	50 кг	1300	1450

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	3709
член парламента	3709
МИСТЕР	4153

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Выход двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Соотношение редукторов	Размер косозубой передачи (мм)			Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
Использовать Где	Режим движения	Спецификация модели	Выход двигателя (Вт)	Ширина (мм)	Повторяемость (мм)	Соотношение редукторов	Модуль	Количество зубьев	Вести	Горизонтальный	Вертикальный	Максимальная скорость (мм/с) *1
Стандартный	Банк передач	ЗРХ17	750 Вт	±0,08	170	3	1,5	22	36,67	40	20	1833,29
		ЗРХ17	750 Вт	±0,08	170	7	1,5	22	15.71	75	50	785,70
		ЗРХ22	1000 Вт	±0,08	220	5	2	25	33.33	100	35	1666,63
						7	2	25	23.81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ЗРХ28	1500 Вт	±0,08	280	7	3	25	35,71	160	50	1785,67
						10	3	25	24.99	210	75	1249,97
						20	3	25	12.50	350	155	624,99
