Шариковинтовой линейный привод против ременного привода: что лучше подходит для вашего применения?

Date: Nov 18 2025

Линейные актуаторы являются основополагающими компонентами современной автоматизации и промышленного оборудования. Независимо от того, используются ли они в системах обработки полупроводников, контроле ЖК-дисплеев, сборке печатных плат, медицинских приборах или автоматизированных системах тестирования, актуаторы служат основой для точного линейного перемещения. Среди множества доступных методов передачи, шариковинтовые линейные актуаторы и ременные актуаторы являются двумя наиболее распространенными вариантами.

Каждый метод имеет свои преимущества, характеристики производительности и ограничения. Выбор между ними зависит от тщательного понимания скорости, точности, требований к нагрузке, условий окружающей среды и конструктивных особенностей.

В компании Ruan Pi-Robot, основанной в 2003 году с целью повышения точности в промышленности, обе технологии являются ключевыми компонентами продуктового портфеля. Обладая 20-летним опытом и двумя промышленными парками общей площадью 70 000 квадратных метров в Шэньчжэне и Юэяне, компания предлагает полный спектр решений для управления движением, включая прецизионные позиционирующие столы, линейные XY-столы, электрические цилиндры, прямоугольные координатные модули, модули линейных двигателей, встроенные столы, промышленные роботизированные манипуляторы и компоненты автоматических передач.

В этой статье проводится сравнение линейных актуаторов с шариковинтовой передачей и ременных актуаторов, чтобы помочь инженерам, интеграторам и специалистам по автоматизации определить, какое решение наилучшим образом соответствует их требованиям.

1. Понимание принципов работы линейных актуаторов с шариковинтовой передачей.

Шариковинтовые приводы преобразуют вращательное движение в линейное перемещение с помощью шариковинтовой передачи и гайки. Подшипники с рециркуляцией шариков снижают трение, сохраняя при этом жесткость и точность.

Основные характеристики

• Высокая точность и повторяемость : подходит для задач, требующих контролируемого перемещения на микронном уровне.

• Высокая несущая способность : винтовая конструкция выдерживает более тяжелые нагрузки, чем другие механические варианты аналогичного размера.

• Предсказуемое и стабильное движение : идеально подходит для высокоточных процессов, требующих высокой точности при непрерывных рабочих циклах.

• Повышенная жесткость : обеспечивает минимальное отклонение и стабильное положение.

Типичные области применения

• Обработка полупроводниковых пластин

• Системы точного дозирования

• Медицинские анализаторы

• Вспомогательные оси ЧПУ

• Оптический осмотр

• Автоматизированные сборочные платформы

• Высокоточное испытательное оборудование

Технология шариковых винтовых передач обычно выбирается в тех случаях, когда требования к точности и нагрузке превышают необходимость в максимальной скорости или чрезвычайно большой длине хода.

2. Понимание принципов работы ременных приводов

В ременных приводах используется усиленная система зубчатого ремня и шкивов для перемещения каретки вдоль линейной направляющей. Такая конструкция обеспечивает большие расстояния перемещения и высокую скорость работы.

Основные характеристики

• Очень высокая скорость : ременные системы часто достигают более высоких скоростей, чем шариковинтовые приводы.

• Большой ход : идеально подходит для применений, требующих значительно большего перемещения, чем у обычных винтовых приводов.

• Низкий уровень шума и плавное движение : преимущество для оборудования, требующего бесшумной работы.

• Низкая инерция : обеспечивает быстрое ускорение и замедление.

Типичные области применения

• Высокоскоростная операция захвата и перемещения

• Упаковочное оборудование

• Модули передачи материалов

• Легкие сборочные линии

• Системы автоматизации дальних поездок

• Быстрый осмотр и сканирование

Если приоритет отдается скорости или длине хода, а не точности на микронном уровне, то ременный привод часто является лучшим выбором.

3. Сравнение производительности: шариковинтовая передача и ременная передача.

1) Точность и воспроизводимость

Шариковый винт:
обеспечивает превосходную точность и повторяемость, что делает его предпочтительным выбором для полупроводниковых приборов, лабораторных систем и высокоточного контроля.

Ременный привод:
Обеспечивает общую точность, подходящую для многих промышленных задач, но не идеален для применений, где необходимо поддерживать чрезвычайно жесткие допуски.

Лучший вариант для точной работы:
линейный актуатор с шариковинтовой передачей.

2) Скорость и ускорение

Шариковый винт:
умеренная или высокая скорость, в зависимости от шага винта и выбранного двигателя. Не подходит для экстремально высокоскоростных применений из-за механических ограничений.

Ременные приводы:
Среди механических приводов ременные системы обеспечивают самые высокие скорости перемещения и быстрое ускорение.

Лучший вариант для скорости:
ременный привод

3) Грузоподъемность и жесткость

Шариковый винт:
Благодаря жесткости вала винта, способен выдерживать большие нагрузки с минимальной деформацией.

Ремень:
предназначен для легких и средних нагрузок; не подходит для тяжелых работ по вертикальному позиционированию или для применения с высокими нагрузками.

Лучший вариант по грузоподъемности:
шариковинтовой привод.

4) Гибкость длины хода

Шариковый винт:
Ограничен деформацией винта и критической скоростью. Для больших длин требуются большие диаметры или специальные опорные механизмы.

Лента:
легко выдерживает большую длину хода, что делает ее подходящей для переноса материалов или сканирования больших площадей.

Лучший вариант для дальних поездок:
ременный привод.

5) Техническое обслуживание и долговечность

Шариковый винт:
Требует периодической смазки и осмотра, особенно в условиях высоких нагрузок или непрерывной циклической работы.

Ремень:
В зависимости от интенсивности использования ремни могут нуждаться в регулировке натяжения или замене, но, как правило, отличаются хорошей долговечностью.

Лучший вариант для тех, кто не требует сложного обслуживания:
зависит от условий эксплуатации.
Для чистых помещений → ременная передача.
Для обеспечения контролируемой точности → шариковинтовая передача.

6) Экономическая эффективность и интеграция

Обе технологии экономически эффективны при правильном подборе к конкретному применению.

Шариковинтовые приводы дороже в производстве, но обеспечивают высокую точность в долгосрочной перспективе. Ременные приводы проще и легче интегрируются в модульные системы автоматизации.

При выборе инженерам следует учитывать показатели жизненного цикла, а не сосредотачиваться исключительно на стоимости компонентов.

4. Выбор подходящего исполнительного механизма для вашего применения

Выбор оптимального исполнительного механизма зависит от требований к производительности оборудования:

Выберите линейный актуатор с шариковинтовой передачей, если вам необходимо:

• Высокая точность и воспроизводимость

• Высокая грузоподъемность

• Вертикальное или силовое позиционирование

• Контролируемое, стабильное движение

• Жесткость на уровне ЧПУ

• Плавное микроперемещение

• Точность в течение длительных циклов

Выберите ременный привод, если вам это необходимо:

• Высокая скорость передвижения

• Большая длина хода

• Меньшая инерция

• Тихие условия работы

• Высокопроизводительное сканирование или обработка

• Экономичный универсальный исполнительный механизм

Для многих платформ автоматизации сочетание различных типов исполнительных механизмов в одной системе обеспечивает оптимальный баланс скорости и точности.

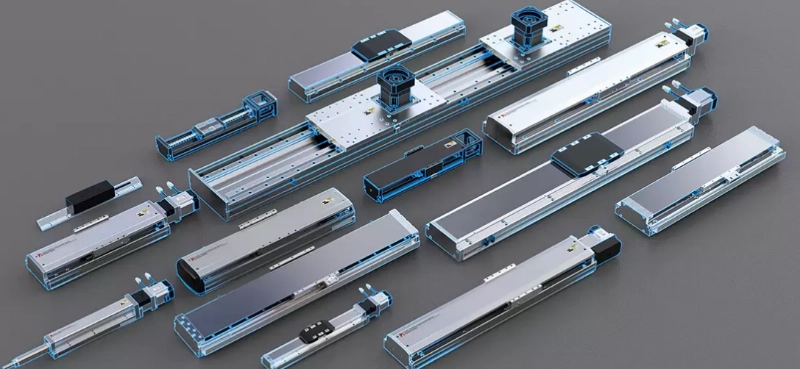

Компания Ruan Pi-Robot предлагает полный ассортимент продукции, сочетающей в себе обе технологии, в рамках своего линейки прецизионных приводов , что позволяет инженерам выбрать модель, наилучшим образом соответствующую их требованиям к перемещению.

5. Как робот Ruan Pi-Robot поддерживает выбор, специфичный для конкретного применения

Обладая двадцатилетним опытом, Руан помогает клиентам в выборе исполнительных механизмов, предоставляя следующие услуги:

• Анализ конструкции

• Расчет и выбор нагрузки

• Подбор и настройка двигателя

• Оценка экологических требований

• Компоновка многоосевой системы

• Индивидуальные варианты приводов

Среди обслуживаемых отраслей — полупроводниковая промышленность, новые источники энергии, производство ЖК-дисплеев, обработка печатных плат, автоматизация медицинского оборудования, автомобильная электроника и специализированное испытательное оборудование. Каждое применение требует различных характеристик движения, и команда инженеров Ruan гарантирует, что выбранный привод будет соответствовать целевым показателям производительности.

Заключение

Как шариковинтовые линейные актуаторы, так и ременные актуаторы играют важную роль в автоматизации. Правильный выбор зависит от точности перемещения, нагрузки, длины хода, скорости и факторов окружающей среды. Шариковинтовые актуаторы отличаются точностью и жесткостью, в то время как ременные актуаторы преобладают по скорости и большой длине хода.

Компания Ruan Pi-Robot продолжает оказывать поддержку глобальным клиентам в сфере автоматизации, предлагая передовые решения в области исполнительных механизмов, основанные на реальном инженерном опыте. От проектирования до производства компания по-прежнему стремится помогать отраслям промышленности достигать более высоких уровней точности, надежности и эффективности.
