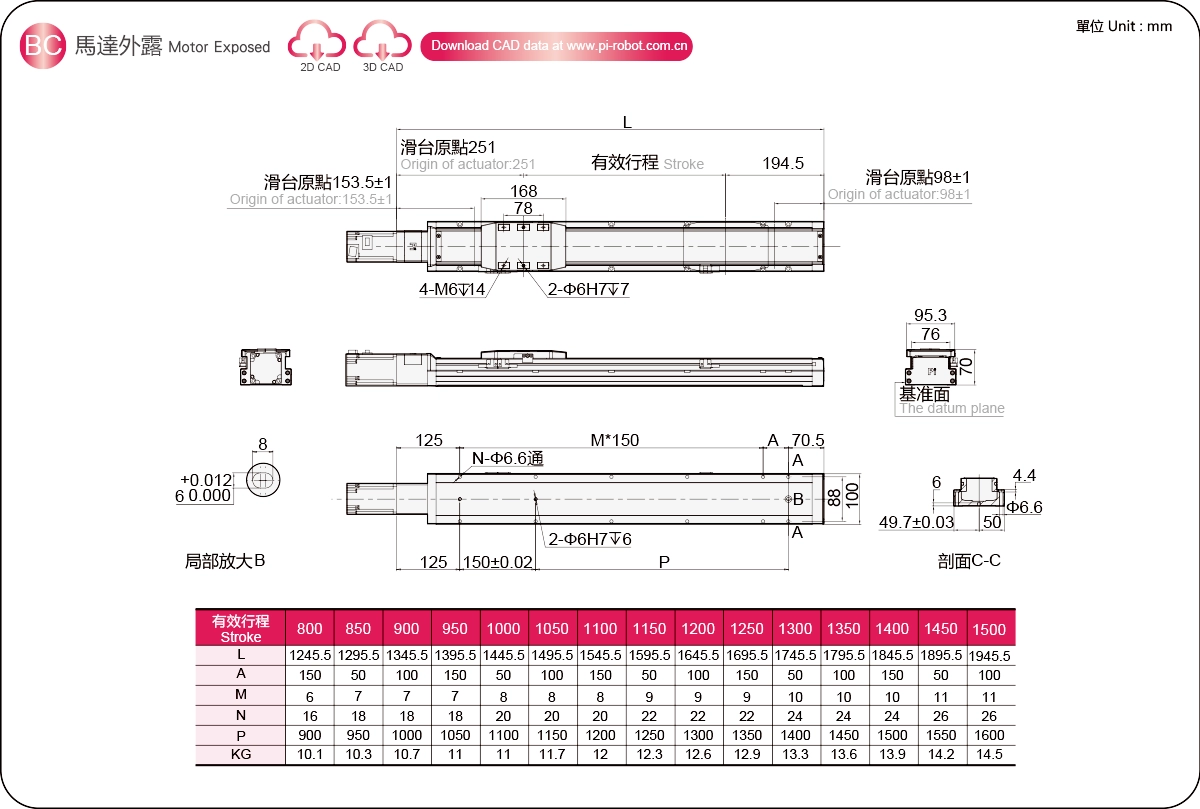

Текущее местоположение：Главная > Продукт > Стандартный шариковинтовой привод > Серия GSH > GSH10S Длинный ход > Двигатель открыт

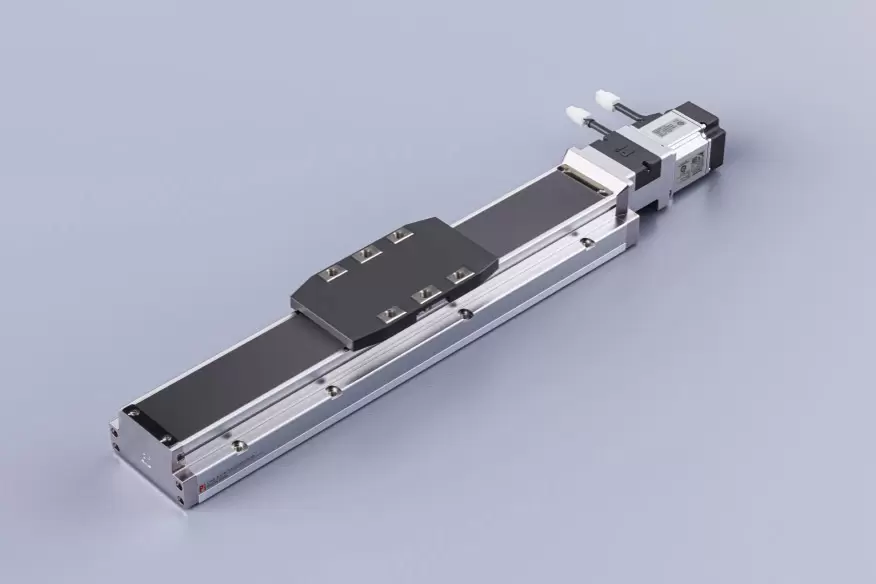

Легкий вес и длительный срок службы

Ширина корпуса: 100-70 мм

Повторяемость: ±0,005/0,01 мм

Горизонтальная нагрузка: 60 кг

Вертикальная нагрузка: 22 кг

Максимальная скорость: 1600 мм/с

Диапазон перемещения: 800-1500 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Четырехколонная шаровая конструкция — повышенная точность

Благодаря отсутствию зазоров, он легко и плавно перемещается по «круговой дугообразной канавке», что позволяет поддерживать высокую точность в течение длительного времени.
Внутренний ползунок обеспечивает одинаковую номинальную нагрузку во всех четырех направлениях и может использоваться в любом направлении.
Высокая жесткость, высокая точность, низкое трение, высокая скорость перемещения, грузоподъемность, длительный срок службы.

Более компактная конструкция

По сравнению с традиционными изделиями, размеры изделия уменьшены. Оно легко собирается в оборудование и способствует миниатюризации самого оборудования.

Долгий путь

Четырехколонный шариковинтовой подвесной стол с диапазоном перемещения до 3000 мм и максимальной скоростью 2200 мм/с.

Может устанавливаться вертикально.

Все серии допускают вертикальную установку.

Простота в обслуживании - чрезвычайно низкая стоимость

Вся серия может смазываться снаружи без снятия крышки. Она оснащена самосмазывающейся системой хранения масла со специальной конструкцией стального ремня.

Полный набор стилей — многочисленные преимущества

Благодаря стальной ленте, система предотвращает прямое попадание посторонних предметов на подвижный стол, снижая пылеобразование; она может использоваться в чистых помещениях и может быть оснащена двигателями различных производителей и способами установки.

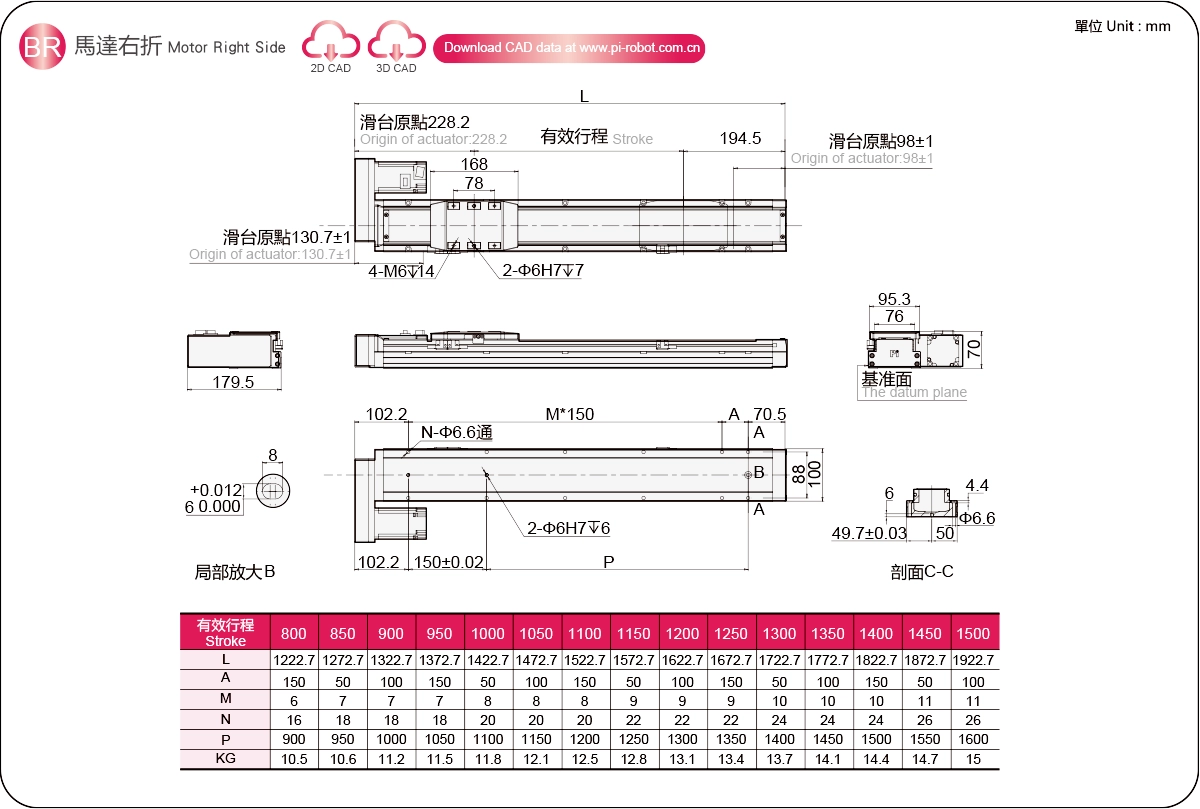

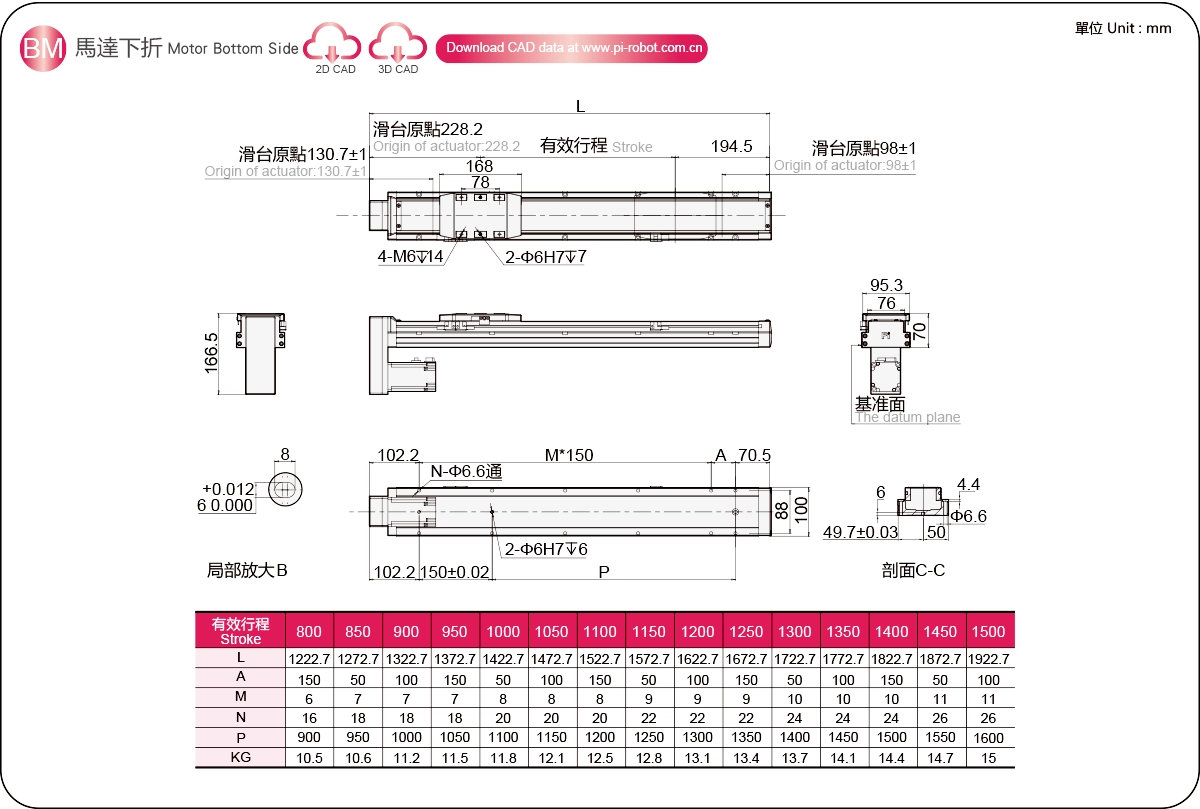

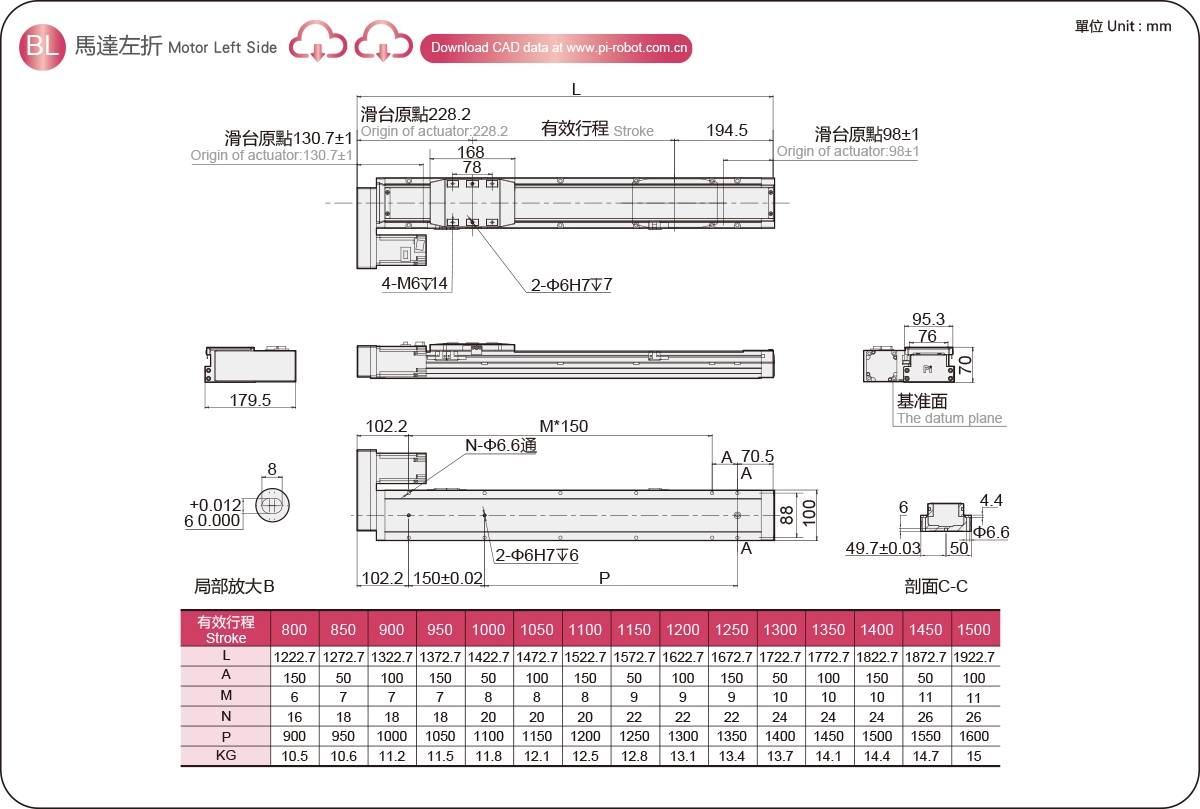

Способ заказа

GSH10S - L5-800-BC-M40B - C4 -0001

Спецификация

Спецификация	Повторяемость (мм)		±0,005/0,01
	Шаг шарикового винта (мм)		5	10	20	32
	Максимальная скорость (мм/с) ※1		250	500	1000	1600
	Максимальная полезная нагрузка	Горизонтальный (кг)	60	50	30	20
		Вертикальный (кг)	22	16	7	5
	Номинальная тяга (Н)		1388	694	347	218
	Шаг спирали (мм) ※2		Шаг 800-1500 мм/50 мм
Детали	Мощность серводвигателя переменного тока (Вт)		400
	Диаметр шарикового винта (мм)		C7Ø16
	Высокопрочная линейная направляющая (мм)		Шариковинтовой привод
	Соединительная муфта (мм)		10х14
	Домашний датчик	Снаружи	EE-SX672(NPN)
		Встроенный	EE-SX674(NPN)

Схема расположения датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	30 кг	400	162	247
	40 кг	200	110	170
	60 кг	100	62	103
Lead10	25 кг	400	180	237
	40 кг	200	90	165
	50 кг	100	66	88
Lead20	10 кг	400	384	494
	20 кг	300	162	241
	30 кг	200	110	143
Lead32	5 кг	400	324	455
	10 кг	300	114	208
	20 кг	100	72	117

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	30 кг	230	100	400
	40 кг	160	85	200
	60 кг	101	50	100
Lead10	25 кг	235	110	400
	40 кг	130	70	200
	50 кг	100	58	100
Lead20	10 кг	420	210	500
	20 кг	235	85	250
	30 кг	115	75	150
Lead32	5 кг	429	300	400
	10 кг	230	130	250
	20 кг	130	68	100

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	5 кг	720	720
	15 кг	240	240
	20 кг	150	150
Lead10	5 кг	650	650
	10 кг	320	320
	16 кг	200	200
Lead20	3 кг	750	750
	7 кг	350	350
	-	-	-
Lead32	3 кг	500	500
	5 кг	300	300
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	384
МП	384
МИСТЕР	771

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ6	100 Вт	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400 Вт	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		ГШ10	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		ГШ20	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Серия сверхдлинных ходов

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ10С	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14С	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		ГШ20С	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
