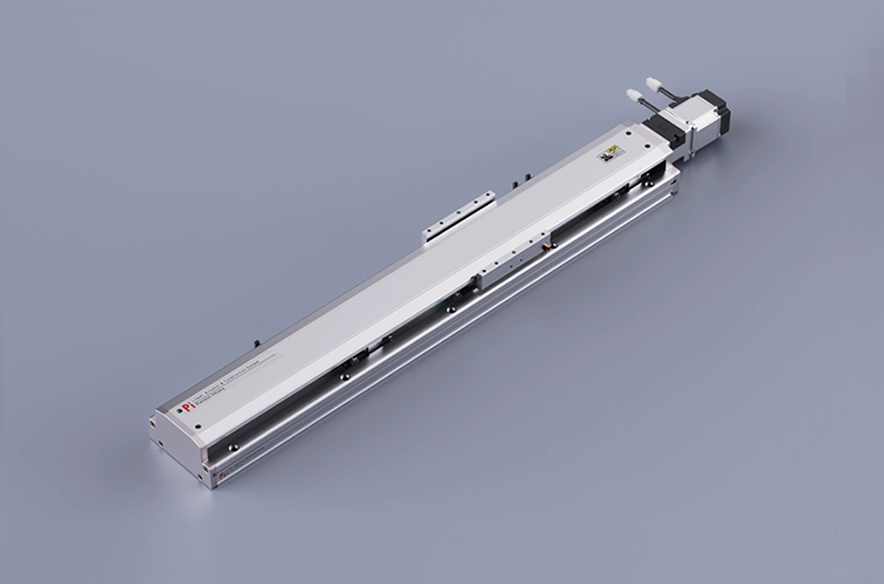

Легкий вес и длительный срок службы

Ширина корпуса: 135-78 мм

Повторяемость: ± 0,005/0,01 мм.

Горизонтальная нагрузка: 110 кг

Вертикальная нагрузка: 33 кг

Максимальная скорость: 1600 мм/с.

Диапазон перемещения: 800-2100 мм

Установите ускорение и замедление двигателя на 0,2 секунды.

Стандартные спецификации не могут применяться при использовании перевернутых кранов. Если у вас есть какие-либо требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Четырехколонная шаровая конструкция — повышенная точность

Без зазоров он может легко и легко перемещаться к «круглой дуговой канавке», что позволяет легко поддерживать высокую точность в течение длительного времени.
Внутренний ползунок может достигать одинаковой номинальной нагрузки во всех четырех направлениях и может использоваться в любом направлении.
Высокая жесткость, высокая точность, низкое трение, высокая скорость движения, длительный срок службы.

Более компактная структура

По сравнению с традиционными продуктами размер продукта был уменьшен. Он легко монтируется в оборудование, а также способствует миниатюризации самого оборудования.

Долгий путь

Четырехколонный встроенный направляющий стол с шарико-винтовой передачей с диапазоном перемещения до 3000 мм и максимальной скоростью 2200 мм/с.

Возможна установка вертикально

Все серии можно устанавливать вертикально.

Простое обслуживание – чрезвычайно низкая стоимость

Всю серию можно смазывать снаружи, не снимая крышку. Он оснащен самосмазывающейся системой хранения масла со специальной конструкцией стального ремня.

Комплексные стили – многочисленные преимущества

Благодаря защите стального ремня он может предотвратить попадание посторонних предметов прямо на направляющий стол, что снижает образование пыли; его можно использовать в чистых помещениях и оснастить двигателями разных производителей и способов установки.

Способ заказа

ГШ14С-Л5-800-ВС-М40Б-С4-0001

Спецификация

Спецификация	Повторяемость (мм)		±0,005/0,01
	Ход шарико-винтовой передачи (мм)		5	10	20	32
	Максимальная скорость (мм/с) ※1		250	500	1000	1600
	Максимальная полезная нагрузка	Горизонтальный (кг)	110	88	40	30
		Вертикальный (кг)	33	22	10	8
	Номинальная тяга (Н)		1388	694	347	218
	Шаг хода (мм) ※2		Шаг 800-2100 мм/50 мм
Части	Мощность серводвигателя переменного тока (Вт)		400
	ШВП Ø (мм)		C7Ø16
	Линейная направляющая высокой жесткости (мм)		Шарико-винтовой привод
	Муфта (мм)		14х10
	Домашний датчик	Снаружи	ЭЭ-SX672(НПН)
		Встроенный	ЭЭ-SX674(НПН)

Расположение датчика

※1 Значение ускорения и замедления установлено на 0,2 секунды.

※2 Когда ход превышает 600 мм, происходит биение ШВП. В таких случаях мы рекомендуем снизить рабочую скорость. Подробную информацию см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Лид5	60 кг	500	166	280
	80 кг	300	120	214
	110 кг	200	90	131
Лид10	30 кг	500	324	405
	50 кг	400	176	243
	88 кг	300	80	135
Лид20	12 кг	600	636	878
	22 кг	500	300	439
	40 кг	400	145	203
Лид32	15 кг	500	162	300
	25 кг	300	98	200
	30 кг	200	90	180

(Единица измерения: мм)

Установка на стену		А	Б	С
Лид5	50 кг	300	150	300
	70 кг	200	120	250
	100 кг	150	60	200
Лид10	35 кг	350	200	400
	55 кг	220	120	350
	88 кг	150	60	250
Лид20	12 кг	630	452	700
	20 кг	380	320	600
	40 кг	180	150	500
Лид32	15 кг	300	220	500
	25 кг	180	120	350
	30 кг	150	110	250

(Единица измерения: мм)

Вертикальная установка		А	С
Лид5	15 кг	500	500
	22 кг	350	350
	33 кг	230	230
Лид10	10 кг	620	620
	14 кг	480	480
	22 кг	300	300
Лид20	7 кг	750	750
	10 кг	550	550
	-	-	-
Лид32	5 кг	660	660
	8 кг	402	402
	-	-	-

Статический момент нагрузки

(Единица измерения: Нм)

МОЙ	584
член парламента	584
МИСТЕР	1224

*Значение крутящего момента в таблице указывает центр тяжести.

*Срок эксплуатации составляет 10 000 км при использовании изделия в указанных условиях.

*Информация не предназначена для обратного использования при потолочном креплении. Свяжитесь с нами для получения подробной информации, если вы хотите применить обратное использование для крепления к потолку.

Индекс технических характеристик электропривода

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Высота корпуса (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ6	100 Вт	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		ГШ8	400 Вт	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		ГШ10	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		ГШ17	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000 г.
								40	35	10	2000 г.
		ГШ20	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000 г.
							20	40	43	12	2000 г.

Серия с очень длинным ходом

Использовать Где	Режим движения	Спецификация модели	Мощность двигателя (ж)	Ширина (мм)	Высота корпуса (мм)	Повторяемость (мм)	Спецификация шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ10С	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14С	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		ГШ17С	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000 г.
								40	35	10	2000 г.
		ГШ20С	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000 г.
							20	40	43	12	2000 г.

Открытый двигатель/нижняя сторона двигателя

Левая сторона двигателя/Правая сторона двигателя
