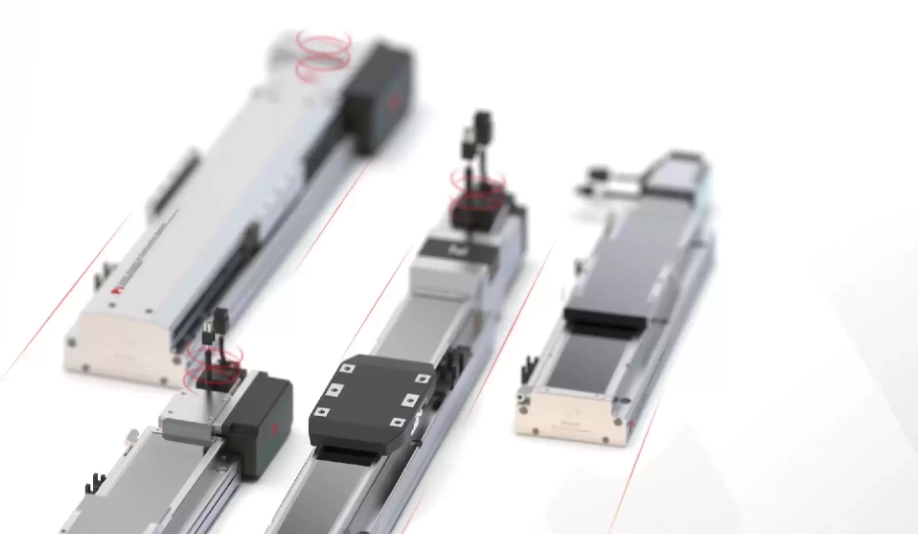

Слайд-стол для прецизионного позиционирования. Регулярный процесс калибровки: этапы применения лазерного интерферометра.

Date: Jan 21 2026

Точность позиционирования (от ±0,1 мкм до ±10 мкм), точность повторного позиционирования и прямолинейность перемещения прецизионного подвижного стола со временем ухудшаются из-за механического износа, термической деформации или неплотной сборки. Регулярная калибровка является основным средством обеспечения работоспособности оборудования. Лазерные интерферометры с их наноразмерной точностью измерения (до 0,1 мкм) и преимуществами бесконтактного измерения стали «золотым стандартом» для калибровки столиков. В этой статье подробно рассматриваются стандартизированные этапы применения лазерных интерферометров при калибровке слайд-столов с пяти аспектов: предкалибровочная подготовка, установка и юстировка лазерных интерферометров, процедуры многопараметрических измерений, обработка и настройка данных, а также проверка и архивирование.

I. Подготовка перед калибровкой: подтверждение состояния окружающей среды и оборудования.

Надежность результатов калибровки зависит от строгого контроля внешних условий, поэтому необходимо заранее выполнить следующие приготовления:

1. Экологический контроль (Основная предпосылка

Лазерные интерферометры чувствительны к окружающей среде и должны работать в условиях постоянной температуры, постоянной влажности и низкой вибрации.

• Температура: контролируется на уровне 20±0,5℃ (±0,1℃ для точных сценариев) с колебаниями температуры ≤0,5℃/ч (во избежание ошибки теплового расширения);

• Влажность: от 40% до 60% относительной влажности (для предотвращения образования конденсата на оптических компонентах или электростатической адсорбции пыли);

• Вибрация: используются таблицы активной/пассивной виброизоляции (виброускорение ≤50 мкм/с², частота ≤100 Гц), и они располагаются вдали от источников вибрации, таких как штамповочные прессы и наружные блоки кондиционеров.

• Воздушный поток: Закройте двери и окна, чтобы движение людей не нарушало оптический путь воздушного потока (на лазерные лучи легко влияют изменения показателя преломления воздуха).

2. Список инструментов и материалов.

Категория Элемент Использование

Основные инструменты измерения для измерительного оборудования включают хосты лазерных интерферометров (таких как Renishaw XL-80, Keysight 5530), группы зеркал прямолинейности и угловые интерферометры, поддерживающие измерение позиционирования/прямолинейности/угловой ошибки.

Оптические компоненты, в том числе линейный отражатель (перемещающийся вместе с направляющим столом), светоделитель (фиксированный эталон) и установочный кронштейн (магнитный/механический фиксированный), образуют оптический путь для отражения/разделения лазерного луча.

Вспомогательные инструменты: уровнемер (точность 0,02 мм/м), термометр (±0,1 ℃), динамометрический ключ, безворсовая ткань, спиртовой ватный диск для калибровки уровня направляющего стола, очистки оптических компонентов и затяжки винтов.

Очистите направляющие/ходовые винты слайд-стола (удалите масляные пятна и металлический мусор) и проверьте смазку (замените смазку в соответствии со списком технического обслуживания), чтобы обеспечить плавное движение слайд-стола и избежать загрязнений, влияющих на измерение.

3. Настройки подвижного стола и системы управления.

• Диапазон движения: подтвердите полный ход подвижного стола (например, от 0 до 500 мм), установите точки измерения как «начальная точка – средняя точка – конечная точка» и промежуточные точки равного деления (рекомендуется иметь как минимум 5 точек, например 0, 125, 250, 375, 500 мм);

• Контроль скорости: используйте низкую скорость для калибровки (≤0,1 м/с), чтобы избежать деформации направляющей, вызванной инерционной силой;

• Режим системы управления: переключитесь на «Ручное управление точками» или «Одноэтапное выполнение программы», чтобы обеспечить точные и контролируемые инструкции по положению.

II. Установка и юстировка лазерного интерферометра: ключ к избежанию ошибки Аббе

Точность измерения лазерного интерферометра (особенно прямолинейность и угловые ошибки) сильно зависит от ориентации оптического пути. Суть заключается в устранении «ошибки Аббе» (ошибки, вызванной несовпадением оси измерения и оси движения).

Шаг 1. Определите ось измерения и ориентир для установки.

• Ось измерения: лазерный луч должен находиться точно в направлении движения слайд-стола (идеальное состояние). Если есть Угол θ, ошибка смещения ΔL≈H×sinθ (H — высота установки отражателя, а θ — Угол).

• Базовая плоскость: возьмите плоскость установки основания направляющего стола в качестве опорной и выровняйте ее с помощью спиртового уровня (уровень ≤0,02 мм/м), чтобы гарантировать, что направление движения направляющего стола параллельно земле (избегайте ошибок наклона, вызванных силой тяжести).

Шаг 2. Установка оптических компонентов и выравнивание оптических путей.

Фиксированный светоделитель

Установите светоделитель на контрольном конце направления движения слайда (например, на переднем конце основания) и закрепите его магнитным кронштейном, чтобы гарантировать, что поверхность зеркала перпендикулярна лазерному лучу (прямоугольный угольник можно использовать для вспомогательной калибровки).

Отрегулируйте высоту светоделителя так, чтобы лазерный луч проходил через центр поверхности зеркала (отметьте центральную точку и наведите перекрестную мишень).

(2) Установите линейное зеркало (со стороны следящего механизма).

Закрепите отражатель на направляющем блоке столика через кронштейн, убедившись, что поверхность зеркала параллельна поверхности зеркала светоделителя (калибровка с помощью функции выравнивания автоколлиматора или лазерного интерферометра, с перекрытием пятен ≥90%).

Ключевой момент: Траектория движения отражателя должна быть соосна лазерному лучу (это можно проверить «методом пробного перемещения»: вручную перемещать слайдер и наблюдать, изменяются ли показания лазерного интерферометра линейно, без скачков и смещений).

(3) Меры по оптимизации, позволяющие избежать ошибки Аббе.

• Коаксиальная конструкция: высота установки отражателя H должна быть как можно меньшей (например, ближе к нижней поверхности ползуна), чтобы уменьшить член H×sinθ;

• Компенсация ошибок: Если невозможно обеспечить полную коаксиальность, введите «смещение Аббе» (H×sinθ) через программное обеспечение лазерного интерферометра, чтобы автоматически исправить ошибку (включенный угол θ необходимо измерить заранее).

Шаг 3. Предварительный прогрев системы и калибровка нулевой точки.

Лазерный интерферометр следует предварительно прогреть в течение 30 минут после запуска (со стабильными электронными компонентами), затем подключить к компьютеру и запустить измерительное программное обеспечение (например, Renishaw LaserXL).

• Выполните «калибровку нулевой точки»: переместите слайдер в начальную точку (например, 0 мм) и настройте показания лазерного интерферометра на ноль (убедитесь, что программное обеспечение отображает «0,000 мм»).

III. Многопараметрический процесс измерения: точность позиционирования, прямолинейность и угловая погрешность.

Калибровка слайд-стола требует измерения пяти основных параметров: точности позиционирования, точности повторного позиционирования, прямолинейности, угла наклона и угла отклонения от курса. Шаги следующие:

1. Измерение точности позиционирования и точности повторного позиционирования.

Принцип: Сравните отклонение между заданным положением слайдового стола и фактическим положением и оцените систематические ошибки (точность позиционирования) и случайные ошибки (точность повторения позиционирования).

Этапы работы

• Однонаправленное измерение

Установите точки измерения (например, 0, 100, 200, 300, 400, 500 мм), и подвижной стол будет двигаться в одном направлении от начальной точки (0 мм) к конечной точке, последовательно останавливаясь в целевых точках.

2. Лазерный интерферометр записывает фактическое положение каждой точки (например, команда 100 мм, а фактическое положение 99,8 мм с погрешностью -0,2 мкм).

После завершения всего процесса нарисуйте кривую «заданное положение – фактическое положение» (кривую ошибки позиционирования).

• Двунаправленное измерение

Ползун перемещается по циклу от начальной точки к конечной точке, а затем обратно к начальной точке (например, 0→500→0→500 мм), при этом каждая точка повторяется три раза.

2. Запишите ошибку движения вперед/назад и рассчитайте «обратный зазор» (разницу между конечной точкой вперед и начальной точкой назад).

• Повторите точность позиционирования: повторно переместите одну и ту же целевую точку (например, на 250 мм) 5 раз и рассчитайте максимальное отклонение (например, ±0,3 мкм).

2. Измерение погрешности прямолинейности

Принцип: с помощью группы зеркал прямолинейности (включая два вертикально расположенных зеркала) измеряется смещение подвижного стола вверх и вниз (вертикальное направление), а также влево и вправо (горизонтальное направление) во время движения.

Этапы работы

В группе зеркал прямолинейности замените одно зеркало «прямоугольным зеркалом» (или напрямую используйте модуль лазерного интерферометра с измерением прямолинейности);

Слайд-стол перемещается на протяжении всего своего хода, а лазерный интерферометр регистрирует смещения в вертикальном (ось Y) и горизонтальном (ось Z) направлениях соответственно.

Программное обеспечение генерирует «кривую ошибки прямолинейности» для оценки максимального смещения (например, ±2 мкм/500 мм в вертикальном направлении).

3. Измерение угловых ошибок (угол тангажа, угла рыскания)

Принцип: с помощью углового интерферометра (включая клиновую призму) измеряется погрешность вращения подвижного стола вокруг оси X (угол тангажа) и оси Y (угол рыскания) во время его движения.

Этапы работы

Установите Угловой интерферометр (закреплен на ползунке столика). После отражения лазерного луча интерферометром угла угол рассчитывается по изменению интерференционной полосы.

Подвижной стол перемещается на протяжении всего своего хода и записывает изменения угла наклона (θx) и угла отклонения от курса (θy) (например, угол наклона ±0,5 угловой секунды/500 мм).

Если угловая погрешность превышает допуск, необходимо отрегулировать затяжку установочных болтов направляющей (снять напряжение) или заменить изношенные ползунки направляющей.

Ив. Обработка и корректировка данных: от кривых ошибок к механической коррекции

Программное обеспечение лазерного интерферометра (например, Renishaw LaserXL, API Laser Calibrator) автоматически генерирует отчеты об ошибках. Необходимо определить первопричину проблемы и внести корректировки в сочетании с данными.

Ключевые показатели обработки данных

Критерии квалификации определения параметра (пример)

Максимальная погрешность полного хода для точности позиционирования (Макс-Мин) составляет ± 1 мкм (класс точности) и ± 5 мкм (промышленный класс).

Стандартное отклонение (σ) нескольких перемещений в одном и том же положении для точности повторного позиционирования составляет ≤0,5 мкм (степень точности).

Максимальное смещение ошибки прямолинейности в вертикальном/горизонтальном направлении на протяжении всего хода составляет ≤2 мкм/500 мм.

Разница в ошибках позиционирования между прямым и обратным движениями люфта составляет ≤1 мкм.

2. Распространенные ошибки и меры по их устранению

Типы ошибок, характеристики кривой ошибок, меры корректировки

Периодическая ошибка позиционирования представляет собой синусоидальную волну (например, ошибка ±0,5 мкм на каждые 100 мм). Ошибка шага ходового винта: введите «таблицу компенсации шага» в систему управления (обратная компенсация на основе измеренной погрешности).

Суммарная ошибка позиционирования увеличивается линейно с увеличением хода (например, ошибка 0→500 мм +2 мкм). Недостаточная прямолинейность направляющей: отрегулируйте горизонтальность установки направляющей или отшлифуйте боковую часть направляющей для устранения местного износа.

Кривая угловой ошибки отклонения угла шага показывает тенденцию к росту (например, шаг 0 → 500 мм + 1 угловая секунда). Сила предварительной нагрузки ползуна неравномерна: ослабьте крепежные болты ползуна и равномерно затяните их (или отрегулируйте толщину прокладки предварительного натяга).

Если зазор слишком велик и разница между конечной точкой переднего хода и начальной точкой обратного хода превышает 1 мкм, отрегулируйте болт крышки гайки (увеличьте предварительную нагрузку) или замените изношенную гайку ходового винта.

3. Компенсация параметров системы управления.

Если механическая регулировка не может полностью устранить ошибки (например, ошибки шага ходового винта), необходимо ввести таблицу компенсации ошибок в систему управления подвижным столом (например, ПЛК, контроллер движения):

• Компенсация шага: на основе ошибки позиционирования, измеренной лазерным интерферометром, введите значение компенсации в каждой точке измерения (например, если ошибка в точке 100 мм составляет -0,2 мкм, то компенсация составит +0,2 мкм).

• Компенсация люфта: установите «значение люфта» (например, 0,5 мкм) в контроллере, и величина компенсации будет автоматически накладываться при движении.

V. Проверка и архивирование: убедитесь в достоверности калибровки.

1. Повторно протестируйте и проверьте

После настройки все параметры были снова обнаружены с помощью лазерного интерферометра в соответствии с исходным процессом измерения, чтобы подтвердить, что ошибка была уменьшена до допустимого диапазона (например, точность позиционирования ≤±1 мкм).

2. Записи и отчеты

Создайте «Файл калибровки предметного столика», включающий:

• Параметры окружающей среды: температура, влажность, уровень вибрации (с привязкой показаний измерительных приборов);

• Данные измерений: кривая ошибки позиционирования, отчет об ошибке прямолинейности/угла (скриншот заархивирован);

• Записи о регулировке: детали механической регулировки (такие как крутящий момент болтов направляющей, предварительная нагрузка ходовых винтов), компенсационные значения системы управления;

• Заключение: результаты калибровки (квалифицированная/неквалифицированная), дата следующей калибровки (рекомендуется калибровать прецизионные предметные стекла каждые 3–6 месяцев, а промышленные предметные стекла – каждые 12 месяцев).

Ви. Меры предосторожности: избегайте пяти основных ошибок при калибровке.

1. Пренебрежение контролем окружающей среды: калибровка не проводилась в среде с постоянной температурой, что приводило к ошибкам теплового расширения (например, при изменении температуры на 1 ℃ погрешность хода 500 мм составляет примерно 5,6 мкм);

2. Несовпадение оптического пути: отражатель не соосен лазерному лучу, что приводит к ошибке Аббе (например, H=50 мм, θ=0,01°, ошибка ≈8,7 мкм);

3. Недостаточное количество точек измерения: измеряется только начальная/конечная точка, а периодические ошибки в промежуточных точках опускаются (например, местный износ ходового винта).

4. Только измерение без регулировки. После обнаружения ошибок только запись без регулировки приводит к постоянному ухудшению точности слайд-стола.

5. Невыполнение обратного измерения: игнорирование обратного зазора приводит к нестабильной точности двунаправленного позиционирования (например, к несовпадению прямой и обратной линий гравировального станка).

Краткое содержание

Основой прецизионного слайд-стола для калибровки лазерного интерферометра является «строгий контроль окружающей среды, точное выравнивание оптического пути, многопараметрическое измерение и регулировка на основе данных». Благодаря стандартизированным процессам точность позиционирования слайдового стола может быть стабилизирована в пределах ±1 мкм, а срок его службы может быть продлен более чем на 30%. Помните: Калибровка — это не «разовая задача», а непрерывный процесс «регулярного обслуживания + отслеживания данных». План калибровки должен динамически корректироваться в зависимости от частоты использования подвижного стола (например, цикл калибровки должен быть сокращен, если он работает в течение 24 часов).
