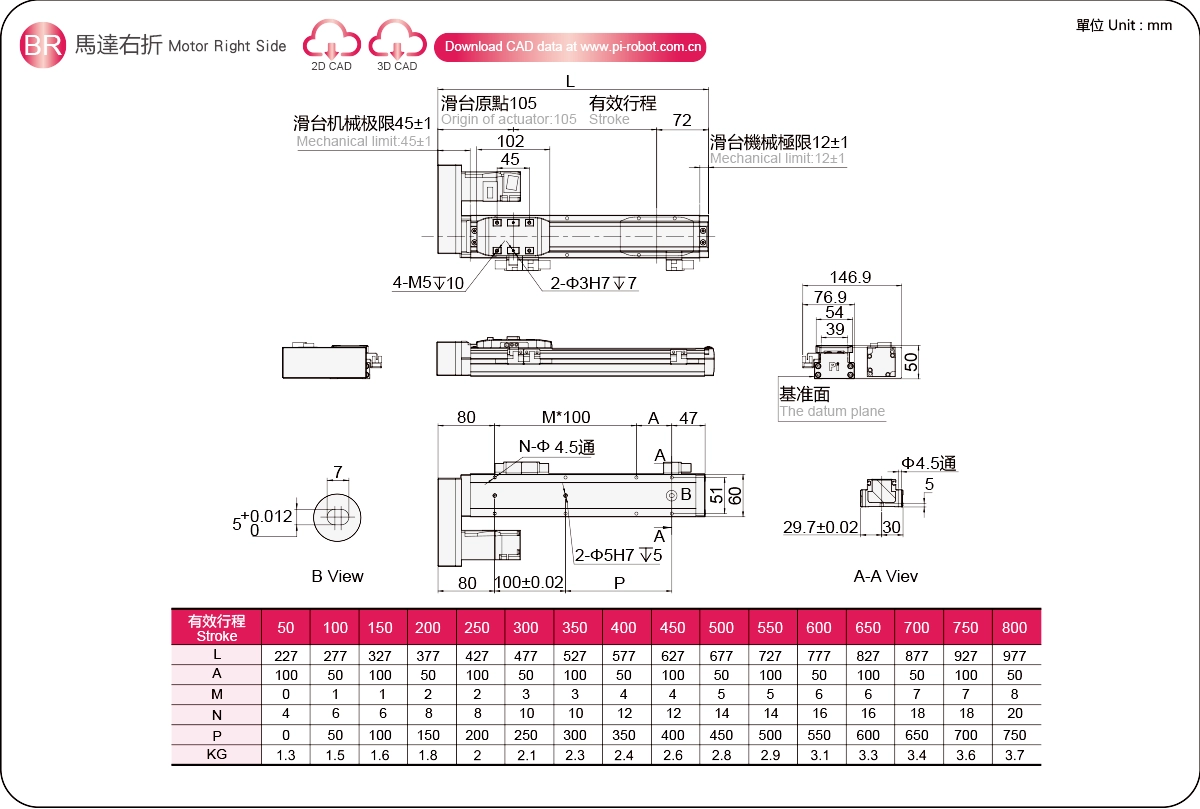

Текущее местоположение：Главная > Продукт > Стандартный шариковинтовой привод > Серия GSH > ГШ6 > Правая сторона двигателя

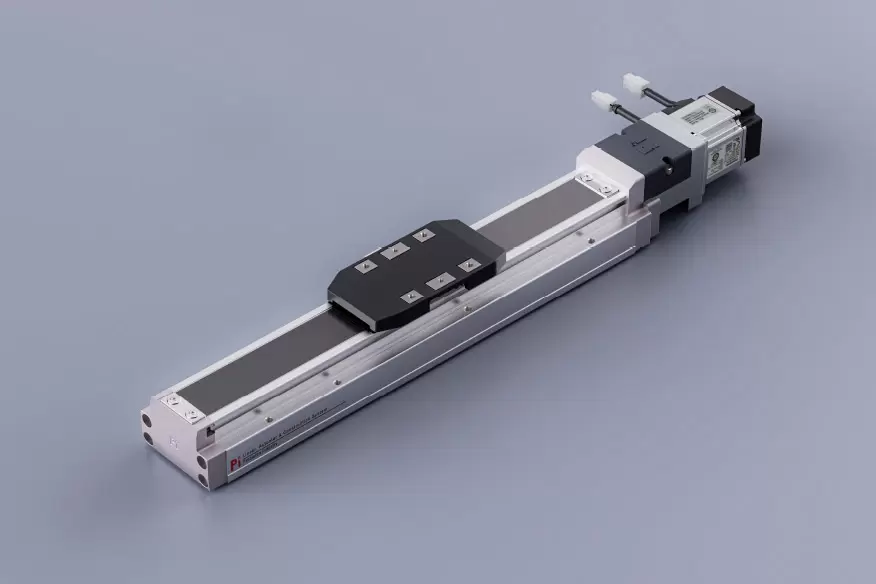

Легкий вес и длительный срок службы

Ширина корпуса: 60-50 мм

Повторяемость: ±0,005/0,01 мм

Горизонтальная нагрузка: 30 кг

Вертикальная нагрузка: 15 кг

Максимальная скорость: 250 мм/с

Диапазон перемещения: 50-800 мм

Установите время разгона и замедления двигателя на 0,2 секунды.

Стандартные технические характеристики не применимы к использованию перевернутых кранов. Если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нами по телефону или оставьте сообщение онлайн.

Срок доставки: 7-10 дней

PDF

3D загрузка

Cadenas3 Скачать

Четырехколонная шаровая конструкция — повышенная точность

Благодаря отсутствию зазоров, он легко и плавно перемещается по «круговой дугообразной канавке», что позволяет поддерживать высокую точность в течение длительного времени.
Внутренний ползунок обеспечивает одинаковую номинальную нагрузку во всех четырех направлениях и может использоваться в любом направлении.
Высокая жесткость, высокая точность, низкое трение, высокая скорость перемещения, грузоподъемность, длительный срок службы.

Более компактная конструкция

По сравнению с традиционными изделиями, размеры изделия уменьшены. Оно легко собирается в оборудование и способствует миниатюризации самого оборудования.

Долгий путь

Четырехколонный шариковинтовой подвесной стол с диапазоном перемещения до 3000 мм и максимальной скоростью 2200 мм/с.

Может устанавливаться вертикально.

Все серии допускают вертикальную установку.

Простота в обслуживании - чрезвычайно низкая стоимость

Вся серия может смазываться снаружи без снятия крышки. Она оснащена самосмазывающейся системой хранения масла со специальной конструкцией стального ремня.

Полный набор стилей — многочисленные преимущества

Благодаря стальной ленте, система предотвращает прямое попадание посторонних предметов на подвижный стол, снижая пылеобразование; она может использоваться в чистых помещениях и может быть оснащена двигателями различных производителей и способами установки.

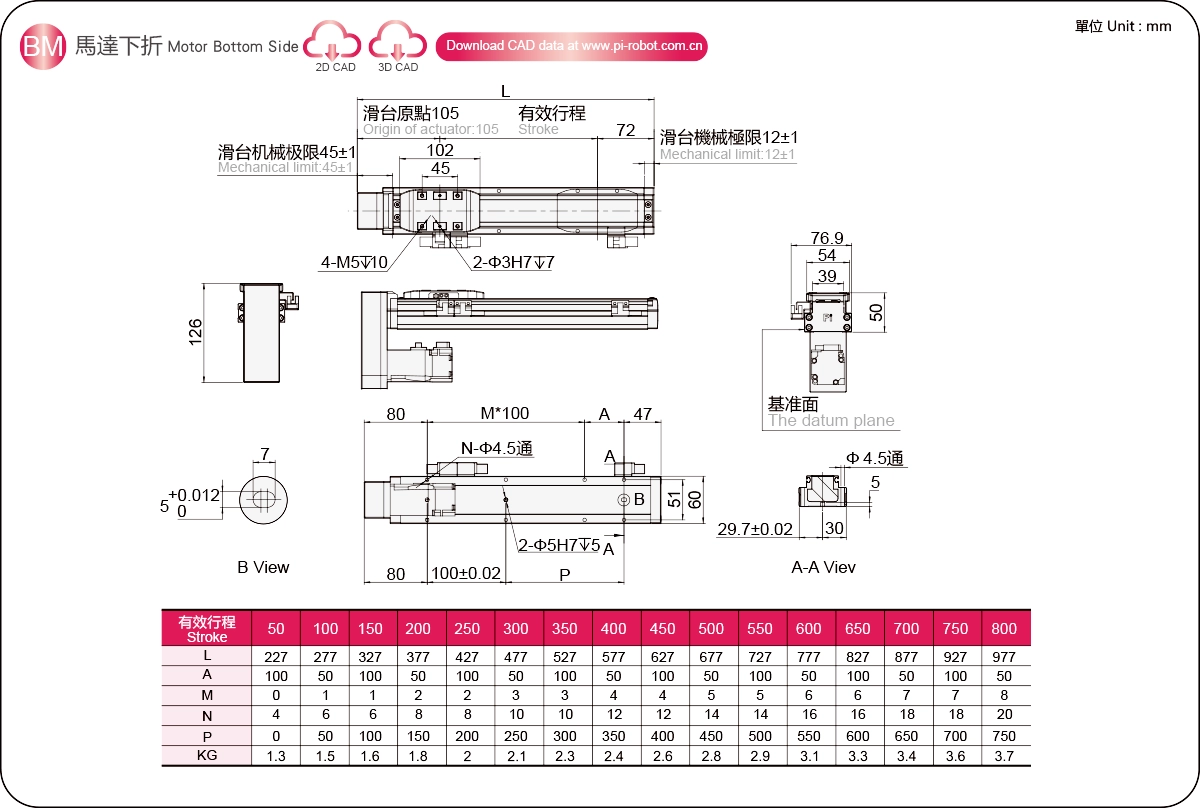

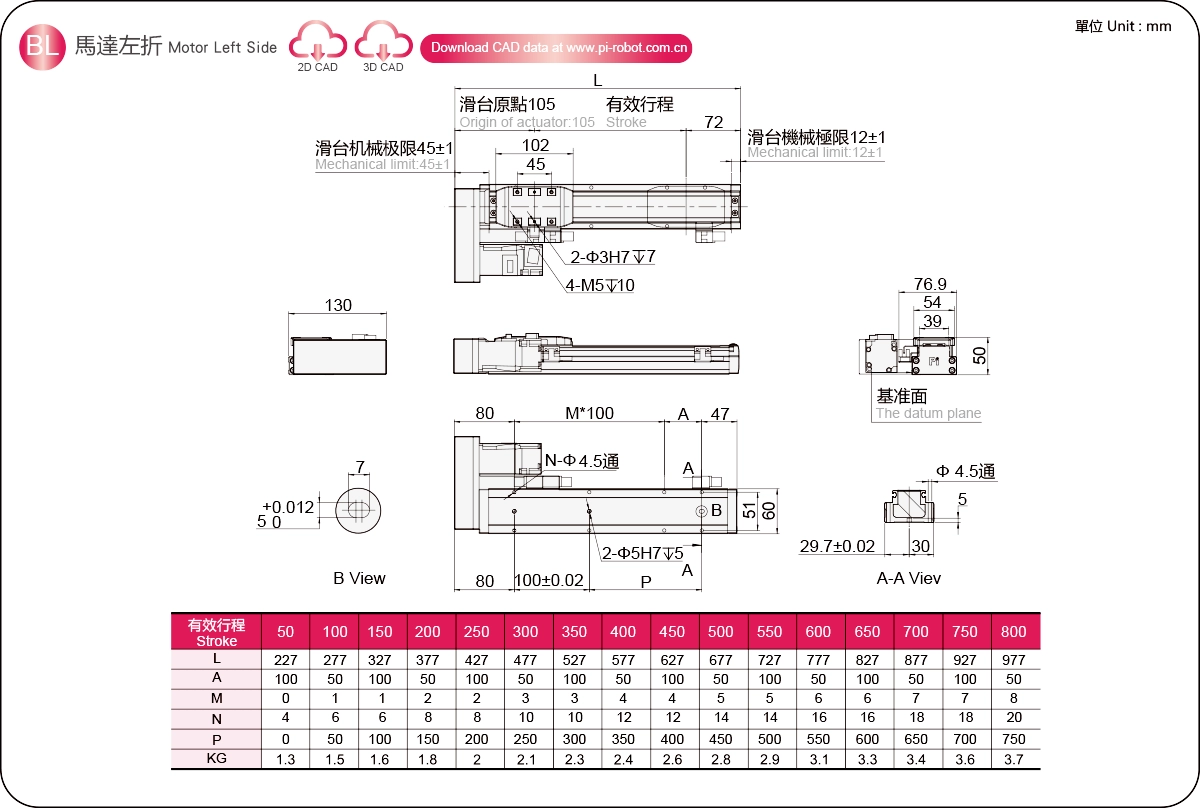

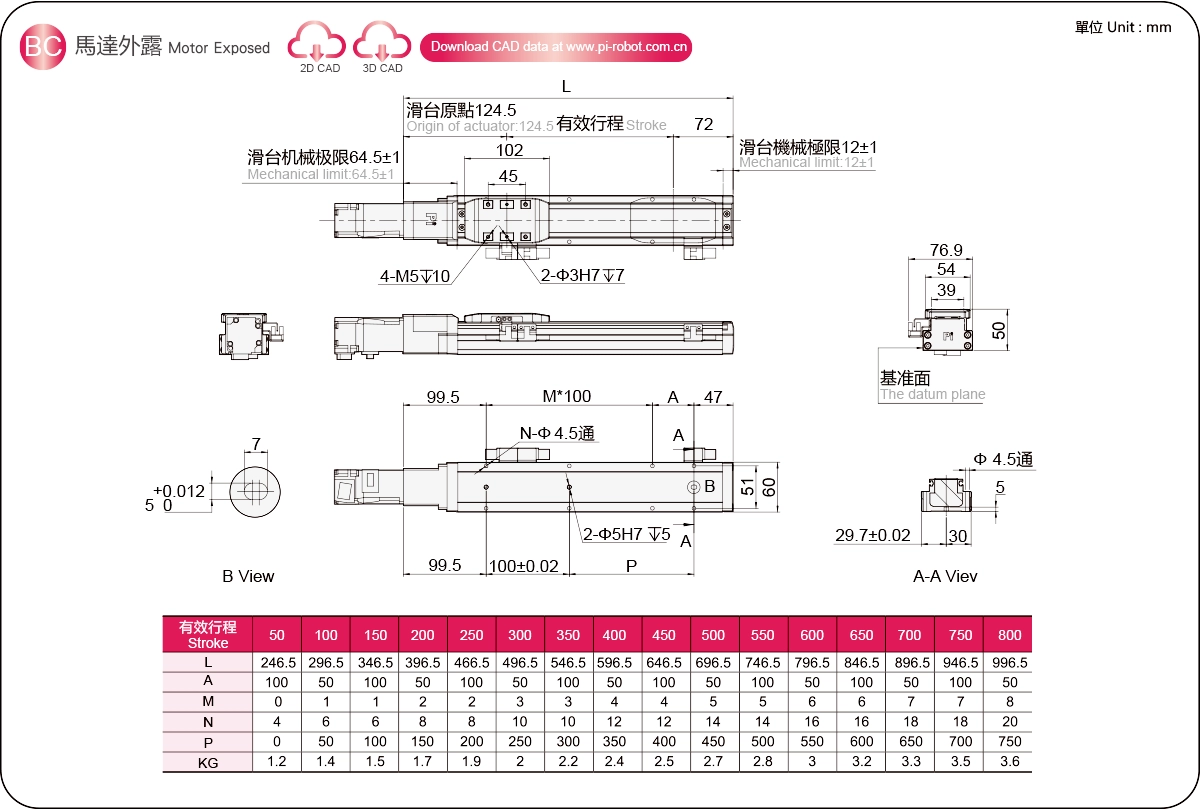

Способ заказа

GSH6 - L5 - 100 - B C- M 1 0 B - C 4 - 0001

Спецификация

Спецификация	Повторяемость (мм)		±0,005/0,01
	Шаг шарикового винта (мм)		5	10	20
	Максимальная скорость (мм/с) ※1		250	500	1000
	Максимальная полезная нагрузка	Горизонтальный (кг)	30	18	12
		Вертикальный (кг)	15	7	3
	Номинальная тяга (Н)		341	170	85
	Шаг спирали (мм) ※2		50-800 мм/50 шагов
Детали	Мощность серводвигателя переменного тока (Вт)		100
	Диаметр шарикового винта (мм)		C7Ø12
	Высокопрочная линейная направляющая (мм)		Шариковинтовой привод
	Соединительная муфта (мм)		10х14
	Домашний датчик	Снаружи	EE-SX672(NPN)
		Встроенный	EE-SX674(NPN)

Схема расположения датчиков

※1. Значение ускорения и замедления установлено на 0,2 секунды.

※2 При ходе более 600 мм происходит биение шариковинтовой передачи. В таких случаях рекомендуется снизить рабочую скорость. Подробности см. на стр. 85.

Допустимый свес

(Единица измерения: мм)

Горизонтальная установка		А	Б	С
Lead5	10 кг	300	134	246
	20 кг	200	67	112
	30 кг	100	45	70
Lead10	10 кг	300	80	165
	15 кг	200	50	110
	18 кг	100	40	85
Lead20	4 кг	300	204	259
	8 кг	150	90	114
	12 кг	100	55	88

(Единица измерения: мм)

Монтаж на стену		А	Б	С
Lead5	9 кг	246	134	300
	18 кг	112	67	200
	26 кг	70	45	100
Lead10	9 кг	230	95	300
	14 кг	145	60	200
	18 кг	95	43	100
Lead20	4 кг	310	204	300
	8 кг	165	90	150
	12 кг	110	55	100

(Единица измерения: мм)

Вертикальная установка		А	С
Lead5	5 кг	250	250
	8 кг	160	160
	12 кг	100	100
Lead10	2 кг	500	500
	5 кг	220	220
	7 кг	160	160
Lead20	1,5 кг	400	400
	3 кг	230	230
	-	-	-

Момент статической нагрузки

(Единица измерения: Нм)

МОЙ	122
МП	122
МИСТЕР	225

*Значения крутящего момента на диаграмме указывают на центр тяжести.

*Срок службы составляет 10 000 км при использовании изделия в указанных условиях.

*Данные не предназначены для использования в режиме потолочного монтажа в обратном порядке. Свяжитесь с нами для получения подробной информации, если вы хотите использовать этот метод в обратном порядке.

Технические характеристики электропривода

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ6	100 Вт	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400 Вт	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		ГШ10	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		ГШ20	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Серия сверхдлинных ходов

Использовать там, где	Режим движения	Технические характеристики модели	Выход двигателя (в)	Ширина (мм)	Рост тела (мм)	Повторяемость (мм)	Технические характеристики шарикового винта		Максимальная полезная нагрузка (кг)		Максимальная скорость (мм/с) *1
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
							Внешний диаметр (мм)	Свинец (мм)	Горизонтальный	Вертикальный
Стандарт	Шариковый винт	ГШ10С	400 Вт	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		ГШ14С	400 Вт	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750 Вт	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		ГШ20С	750 Вт	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
