Как линейные актуаторы с шариковинтовой передачей повышают точность позиционирования в прецизионном производстве

Date: Dec 05 2025

Высокоточное производство стало одним из определяющих столпов современной промышленности. По мере того, как изделия становятся меньше, легче и сложнее — будь то полупроводники, компоненты ЖК-дисплеев, медицинские приборы или передовые автомобильные системы — спрос на точное и воспроизводимое позиционирование продолжает расти. Даже незначительное отклонение в линейном перемещении может повлиять на качество сборки, целостность контроля и общую эффективность производства.

Линейные актуаторы с шариковинтовой передачей зарекомендовали себя как одно из наиболее надежных решений для обеспечения стабильной точности позиционирования. Их механическая конструкция, низкое трение и управляемое движение делают их незаменимыми в условиях высокой точности.

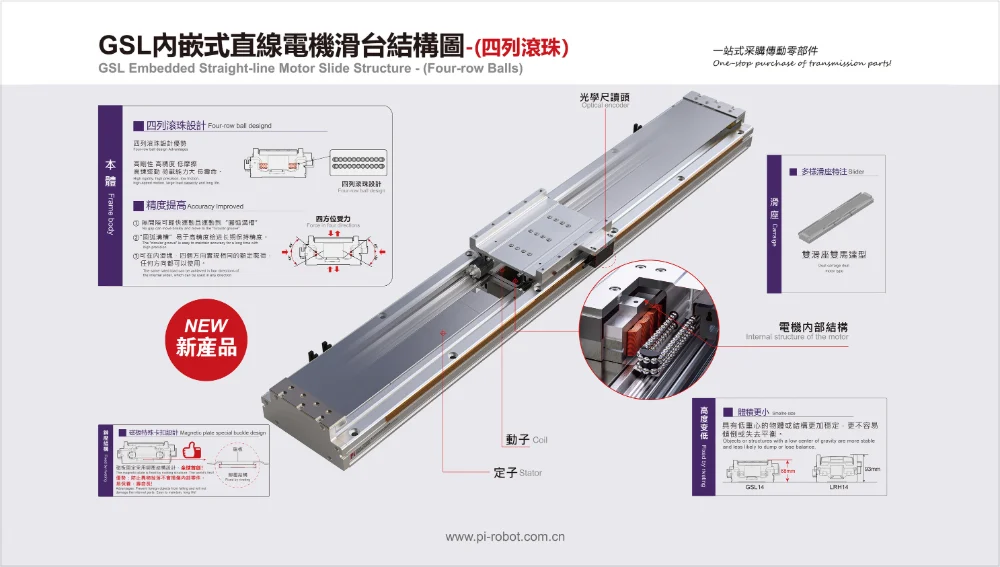

С 2003 года компания Ruan специализируется на поддержке промышленных клиентов с помощью технологий управления движением, повышающих точность производства. Имея более 300 сотрудников и два промышленных парка в Шэньчжэне и Юэяне, компания под брендом Pi специализируется на прецизионных компонентах машин, включая направляющие столы, электрические цилиндры, модули линейных двигателей и роботизированные системы передачи. Этот многолетний опыт определяет, как линейные актуаторы с шариковинтовой передачей повышают точность в сложных условиях эксплуатации.

В данной статье рассматриваются инженерные принципы и факторы, определяющие реальные условия эксплуатации шариковинтовых приводов, обеспечивающих исключительную точность позиционирования.

1. Низкофрикционный механизм качения повышает стабильность движения.

В отличие от ходовых винтов или ремней, в шариковинтовых приводах используется механизм качения. Стальные шарики циркулируют между валом винта и гайкой, значительно снижая трение.

Как это влияет на точность позиционирования

• Низкое трение обеспечивает предсказуемое линейное движение.

• Исполнительный механизм демонстрирует минимальное скольжение-залипание, что крайне важно для микроперемещений.

• Воспроизводимость остается стабильной даже при большом ходе поршня.

• Снижаются потери энергии из-за трения, что приводит к более стабильному управлению движением.

Для такого оборудования, как устройства для обработки полупроводниковых пластин или медицинские диагностические приборы, плавность хода на низких скоростях имеет решающее значение. Система качения в шариковых винтах обеспечивает точное перемещение на малых скоростях, чего часто не могут обеспечить другие приводные механизмы.

2. Высокая осевая жесткость обеспечивает стабильное движение под нагрузкой.

Точность позиционирования в значительной степени зависит от жесткости конструкции. Гибкая или нестабильная система приводит к смещению положения, вибрации и люфту.

Шариковинтовые приводы обеспечивают превосходную осевую жесткость благодаря:

• Прочная геометрия винта

• Предварительно установленные шаровые гайки

• Высококачественные направляющие рельсы

• Усиленные корпуса приводов

Преимущества высокой жесткости

• Снижение прогиба под действием вертикальных или горизонтальных нагрузок.

• Стабильная работа при разгоне и торможении.

• Сохранялась точность даже при использовании тяжелых захватов или инструментов.

• Повышенная долговременная надежность

В таких процессах, как микросборка, точная настройка на станках с ЧПУ и оптический контроль, для обеспечения точности позиционирования используется жесткая поддержка приводов.

3. Контроль люфта повышает повторяемость результатов.

Люфт — нежелательный зазор между механическими компонентами — является одной из основных причин неточности позиционирования. Шариковинтовые приводы минимизируют люфт за счет:

• Регулируемые или заводские предварительно затянутые гайки

• Прецизионно отшлифованная резьба винта

• Жесткие производственные допуски

Влияние на качество производства

• Точные изменения направления

• Стабильное позиционирование в целевых точках

• Устранение колебаний после остановки

• Более высокая стабильность при повторных циклах

Например, для точной сборки электроники требуются сотни тысяч одинаковых движений. Шариковые винты с малым люфтом обеспечивают точность, которая быстро снижалась бы в системах с ременным приводом.

4. Предсказуемый профиль движения обеспечивает расширенное сервоуправление.

Современные системы автоматизации используют серводвигатели для регулирования скорости, ускорения и положения. Шариковинтовые приводы идеально подходят для сервоприводного движения, поскольку механическая система предсказуемо реагирует на управляющие сигналы.

Преимущества высокоточного управления

• Высокое разрешение при малых шагах регулировки двигателя.

• Плавные кривые ускорения с минимальным резонансом.

• Точная передача крутящего момента на тягу.

• Контролируемая остановка без отскока

Благодаря точной настройке сервопривода шариковинтовой привод может обеспечить повторяемость на микронном уровне. Это крайне важно для метрологического оборудования, микрорезки, роботизированного дозирования и систем обработки поверхностей.

5. Превосходное микропозиционирование для малых перемещений и точной регулировки.

Во многих отраслях точная мелкомасштабная фиксация движений важнее, чем перемещение на большие расстояния. Шариковинтовые приводы превосходно справляются с микропозиционированием, потому что:

• Элементы качения снижают трение значительно меньше, чем механизмы скольжения.

• Шариковый контакт обеспечивает точное пошаговое управление.

• Ход винта влияет на точность хода и может быть оптимизирован.

• Сервосистемы с обратной связью преобразуют слабые сигналы в стабильное физическое движение.

В полупроводниковых литографических платформах, системах автоматизации лабораторий и инструментах контроля качества возможность микроперемещений обеспечивает точное измерение и контроль процесса.

6. Качество материалов и точность изготовления влияют на достоверность.

Стабильность работы шариковинтового привода зависит от качества следующих факторов:

• Обработка и шлифовка винтовых винтов

• процессы термической обработки

• Точность сборки гайки

• Прямолинейность направляющей рельсы

• Устойчивость конструкции корпуса

Бренд Pi, принадлежащий Руану, фокусируется на следующих основных принципах:

• Использование высококачественной стали

• Применение строгих допусков на шлифовку винтов.

• Контроль параллельности и плоскостности тел исполнительных механизмов.

• Обеспечение постоянного предварительного натяжения гаек и подшипников.

Эти детали напрямую влияют на точность, особенно в быстро развивающихся многоосевых производственных ячейках.

7. Выравнивание и механическая интеграция повышают точность системы.

Даже высококачественный актуатор не сможет хорошо работать, если он плохо интегрирован.

Инженерные аспекты выравнивания

• Монтажные поверхности должны быть плоскими и жесткими.

• Направляющие должны быть параллельны ходу привода.

• Муфты электродвигателя должны быть выровнены, чтобы предотвратить деформацию от скручивания.

• Внешние нагрузки должны поглощаться направляющими, а не винтом.

Правильное выравнивание предотвращает:

• Вибрация

• Неравномерный износ

• Дрейф с течением времени

• Потеря точности в многоосевых системах

Конструкторы оборудования в полупроводниковой и медицинской отраслях должны уделять этим деталям пристальное внимание, чтобы обеспечить точность работы в течение длительных циклов эксплуатации.

8. Регулярное техническое обслуживание обеспечивает сохранение точности в долгосрочной перспективе.

Техническое обслуживание влияет на точность позиционирования больше, чем большинство пользователей себе представляют. Ключевые рекомендации включают в себя:

• Плановая смазка

• Усиливается мониторинг на предмет негативной реакции.

• Проверка износа направляющей рейки

• Перенастройка параметров сервоуправления

• Проверка на наличие загрязнений или мусора.

Надлежащее техническое обслуживание предотвращает потерю точности, которая может повлиять на производительность, качество контроля или надежность медицинских изделий.

Заключение

Линейные актуаторы с шариковинтовой передачей играют важнейшую роль в обеспечении точности позиционирования в прецизионном производстве. Сочетание низкого трения, высокой жесткости, минимального люфта, предсказуемой реакции сервопривода и превосходных возможностей микроперемещения делает их уникально подходящими для сложных промышленных применений.

Обладая более чем 20-летним опытом в области точного машиностроения, компания Ruan продолжает предлагать решения для управления движением, отвечающие меняющимся потребностям полупроводниковой, ЖК-, печатной, медицинской и автомобильной промышленности. Для производителей, стремящихся к стабильному, повторяемому и точному линейному перемещению, правильно подобранный и должным образом интегрированный шариковинтовой привод остается незаменимой частью современной производственной среды.
