Стандартный шариковинтовой привод против других линейных приводов: объяснение ключевых различий.

Date: Dec 18 2025

Системы линейного перемещения являются основой современной автоматизации. От производства полупроводников и сборки электроники до медицинского оборудования и промышленного тестирования — машины полагаются на линейные приводы для обеспечения точного и повторяемого перемещения. Однако не все технологии линейных приводов одинаковы. Каждая имеет свои сильные и слабые стороны, влияющие на точность позиционирования, грузоподъемность, скорость и долговременную стабильность.

К числу наиболее распространенных решений относятся стандартные шариковинтовые приводы, приводы с ременным приводом, линейные двигатели и реечные системы. Понимание различий между этими технологиями помогает инженерам выбрать наиболее подходящее решение для каждого конкретного применения.

С момента своего основания в 2003 году компания Ruan специализируется на технологиях точного позиционирования. Под брендом Pi компания разрабатывает и производит прецизионные позиционирующие столы, линейные модули XY, электрические цилиндры, прямоугольные координатные модули, модули линейных двигателей, встроенные столы-платформы, промышленные роботизированные манипуляторы и компоненты трансмиссии. В этом портфеле стандартный шариковинтовой привод остается ключевым решением для применений, требующих высокой точности и стабильного позиционирования.

В этой статье проводится сравнение стандартных шариковинтовых приводов с другими распространенными технологиями линейных приводов и объясняются их основные различия.

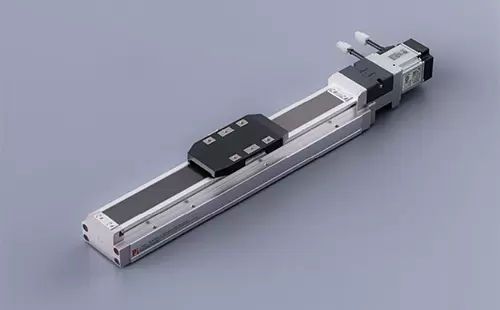

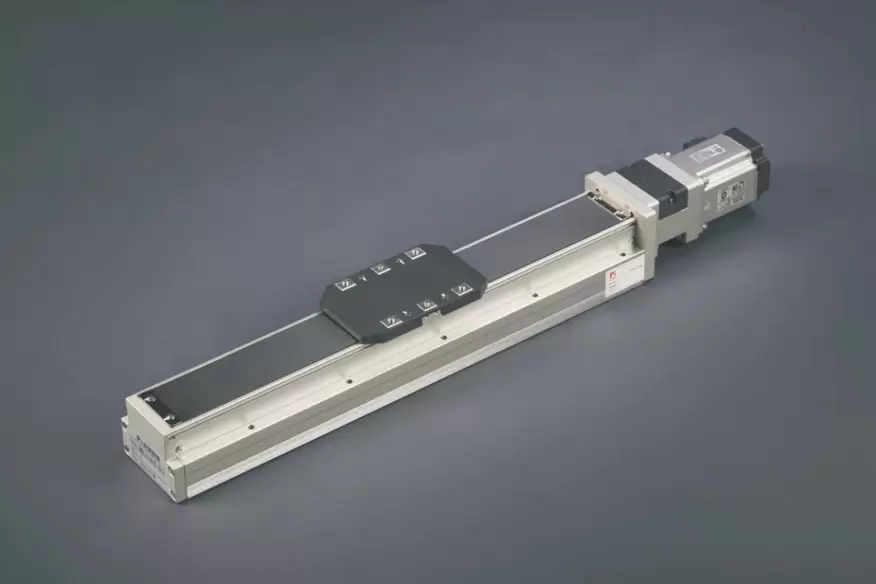

1. Стандартный шариковинтовой привод: основа для точного перемещения.

Стандартный шариковинтовой привод преобразует вращательное движение в линейное посредством механизма качения. Стальные шарики циркулируют между винтом и гайкой, значительно снижая трение по сравнению с системами скольжения.

Основные характеристики

• Высокая точность и повторяемость позиционирования

• Высокая осевая жесткость и несущая способность.

• Предсказуемая механическая реакция

• Отличная совместимость с сервоуправлением.

• Зрелый, широко распространенный промышленный дизайн

Благодаря этому балансу шариковинтовые приводы часто используются в качестве эталона при сравнении решений для линейных приводов.

2. Шариковинтовой привод против ременного линейного привода

Приводы с ременным приводом

В системах с ременным приводом для создания линейного движения используются зубчатые ремни и шкивы. Они широко применяются в областях, требующих большой длины хода и высокой скорости.

Сильные стороны

• Высокая скорость передвижения

• Возможность длинного хода

• Легкие подвижные компоненты

Ограничения

• Более низкая точность позиционирования

• Сниженная жесткость под нагрузкой

• Эластичность ремней может влиять на повторяемость результатов.

• Износ с течением времени влияет на точность.

Ключевые различия

Шариковинтовые приводы обеспечивают превосходную точность и жесткость, что делает их более подходящими для задач точного позиционирования. Приводы с ременным приводом, напротив, часто выбираются для высокоскоростной транспортировки, где требования к точности менее строгие.

Типичные сценарии использования

• Шариковый винт: инспекционные платформы, прецизионная сборка, медицинское оборудование.

• Ременная передача: перемещение материалов, упаковка, транспортировка на большие расстояния.

3. Шариковинтовой привод против линейных двигателей

Линейные двигатели

Линейные двигатели создают движение напрямую, без использования механических компонентов трансмиссии. Они известны своей чрезвычайно высокой скоростью и ускорением.

Сильные стороны

• Отсутствие механического контакта

• Очень высокая скорость и ускорение

• Превосходная динамическая реакция

Ограничения

• Более высокая сложность системы

• Более высокие требования к контролю и охлаждению.

• Чувствительность к условиям окружающей среды

• Снижение собственной удерживающей силы при выключенном питании.

Ключевые различия

Стандартные шариковинтовые приводы обеспечивают более высокую грузоподъемность и упрощают механическую интеграцию. Линейные двигатели отлично подходят для сверхбыстрых режимов работы, но могут быть не идеальным вариантом там, где требуется жесткость, стабильность удержания или устойчивость к воздействию окружающей среды.

Типичные сценарии использования

• Шариковый винт: прецизионное позиционирование, вертикальные оси, несущие системы.

• Линейный двигатель: высокоскоростное сканирование, сверхбыстрое перемещение и установка.

4. Шариковинтовой привод против реечно-зубчатой ​​системы

Реечные приводы

Реечные системы преобразуют вращательное движение в линейное с помощью зубчатых передач. Они часто используются для перемещения на большие расстояния и перевозки тяжелых грузов.

Сильные стороны

• Подходит для применений с длинным ходом поршня.

• Способен перемещать большие грузы.

• Простая механическая концепция

Ограничения

• Более низкая точность позиционирования

• Люфт в зубчатой ​​передаче влияет на повторяемость.

• Шум и износ с течением времени

Ключевые различия

Шариковинтовые приводы обеспечивают более высокую точность и более плавное движение, в то время как реечные системы обычно выбираются для тяжелых условий эксплуатации, где точность имеет второстепенное значение.

Типичные сценарии использования

• Шариковый винт: вспомогательные оси ЧПУ, высокоточная автоматизация

• Реечные передачи: портальные системы, перемещение крупногабаритного оборудования.

5. Сравнение точности и воспроизводимости.

Точность и повторяемость позиционирования имеют решающее значение в таких отраслях, как производство полупроводников, печатных плат и медицинского оборудования.

• Шариковинтовые приводы : высокая точность, низкий люфт, превосходная повторяемость.

• Ременные передачи : умеренная точность, зависит от эластичности ремня.

• Линейные двигатели : очень высокая точность, зависящая от систем управления и обратной связи.

• Реечная передача : умеренная или низкая точность, зависит от зазора между шестернями.

Для применений, где повторяемость позиционирования напрямую влияет на качество продукции, шариковинтовые приводы остаются предпочтительным выбором.

6. Грузоподъемность и жесткость

Еще одним важным отличием является способность к обработке грузов.

• Шариковинтовые приводы : высокая осевая грузоподъемность и компактная конструкция.

• Ременные приводы : Ограниченная грузоподъемность из-за натяжения ремня.

• Линейные двигатели : грузоподъемность зависит от размера двигателя и магнитной силы.

• Реечная передача : подходит для очень больших нагрузок, но с пониженной точностью.

Шариковинтовые приводы обеспечивают баланс между грузоподъемностью и точностью, поэтому они широко используются в промышленной автоматизации.

7. Техническое обслуживание и долгосрочная стабильность

Механический износ по-разному влияет на все линейные приводные системы.

• Шариковинтовые приводы : качение снижает износ; предсказуемое техническое обслуживание.

• Ременные приводы : ремни растягиваются и требуют периодической замены.

• Линейные двигатели : меньше механических частей, но требуют тщательного управления температурным режимом и режимами работы.

• Реечная передача : износ шестерен влияет на люфт и шум.

При надлежащей смазке и правильной центровке шариковинтовые приводы сохраняют стабильную работу в течение длительного срока службы.

8. Вопросы интеграции и проектирования системы.

С точки зрения проектирования системы, стандартные шариковинтовые приводы предлагают:

• Простая механическая интеграция

• Совместимость с распространенными серво- и шаговыми двигателями.

• Предсказуемое поведение во время ввода в эксплуатацию

• Широкая доступность стандартных размеров и конфигураций.

Это упрощает проектирование машин и сокращает время разработки.

Почему компания Ruan продолжает полагаться на технологию шариковинтовых передач

Обладая более чем 20-летним опытом, Руан понимает важность стабильного и надежного движения в промышленной автоматизации. Хотя в портфолио продукции Pi входят модули линейных двигателей и другие передовые решения, стандартные шариковинтовые приводы остаются ключевым предложением благодаря своей проверенной эффективности в различных отраслях промышленности.

Сосредоточившись на высокоточном производстве, структурной жесткости и проектировании с учетом конкретных задач, компания Ruan предлагает решения для шариковинтовых приводов, отвечающие реальным требованиям высокоточного позиционирования.

Заключение

Каждая технология линейного привода занимает своё место в промышленной автоматизации. Ременные приводы отличаются высокой скоростью и большим ходом, линейные двигатели обеспечивают сверхдинамичные движения, а реечные системы справляются с тяжёлыми нагрузками. Однако, когда требуются точность, повторяемость, жёсткость и долговременная стабильность, стандартные шариковинтовые приводы остаются надёжным решением.

Для высокоточных производственных сред, таких как полупроводниковая, электронная, медицинская и автоматизированная промышленность, стандартный шариковинтовой привод предлагает сбалансированный и надежный подход к линейному перемещению. Опираясь на многолетний инженерный опыт, компания Ruan продолжает оказывать поддержку этим отраслям, предлагая решения для перемещения, разработанные для обеспечения точности и стабильности.
